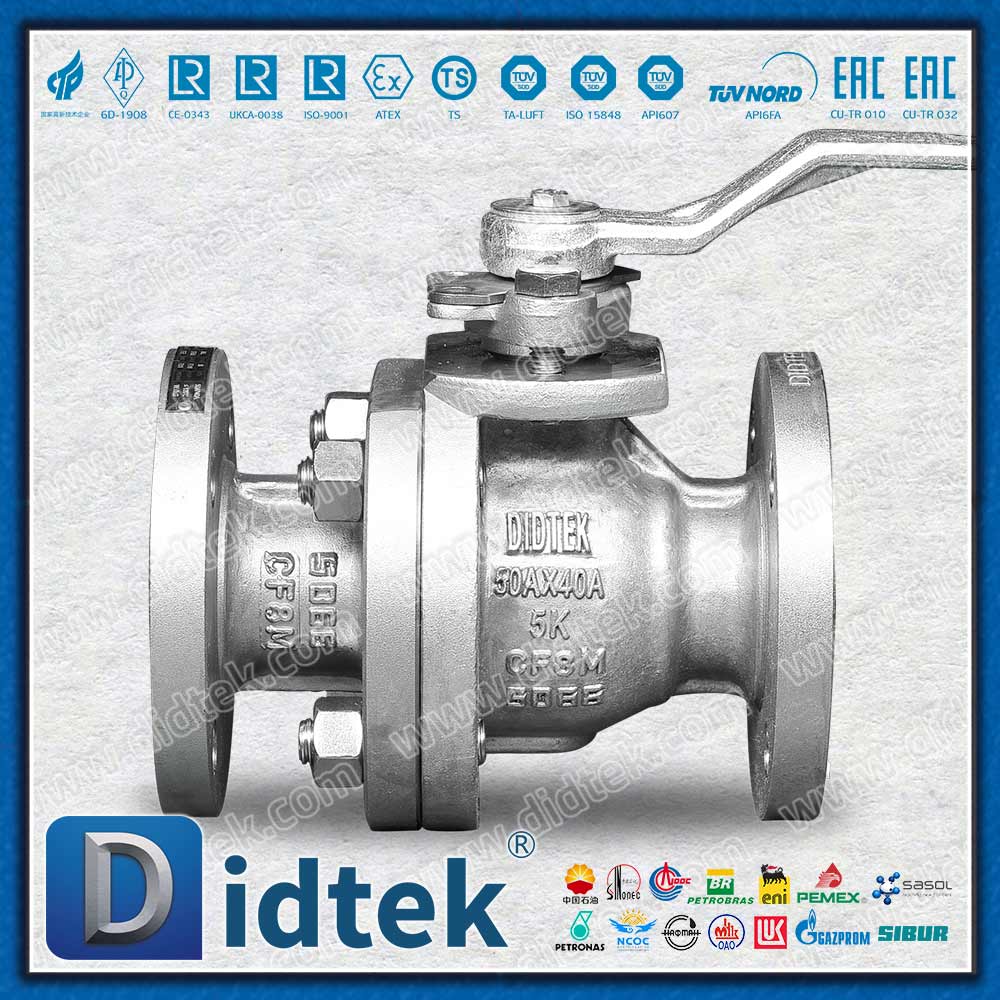

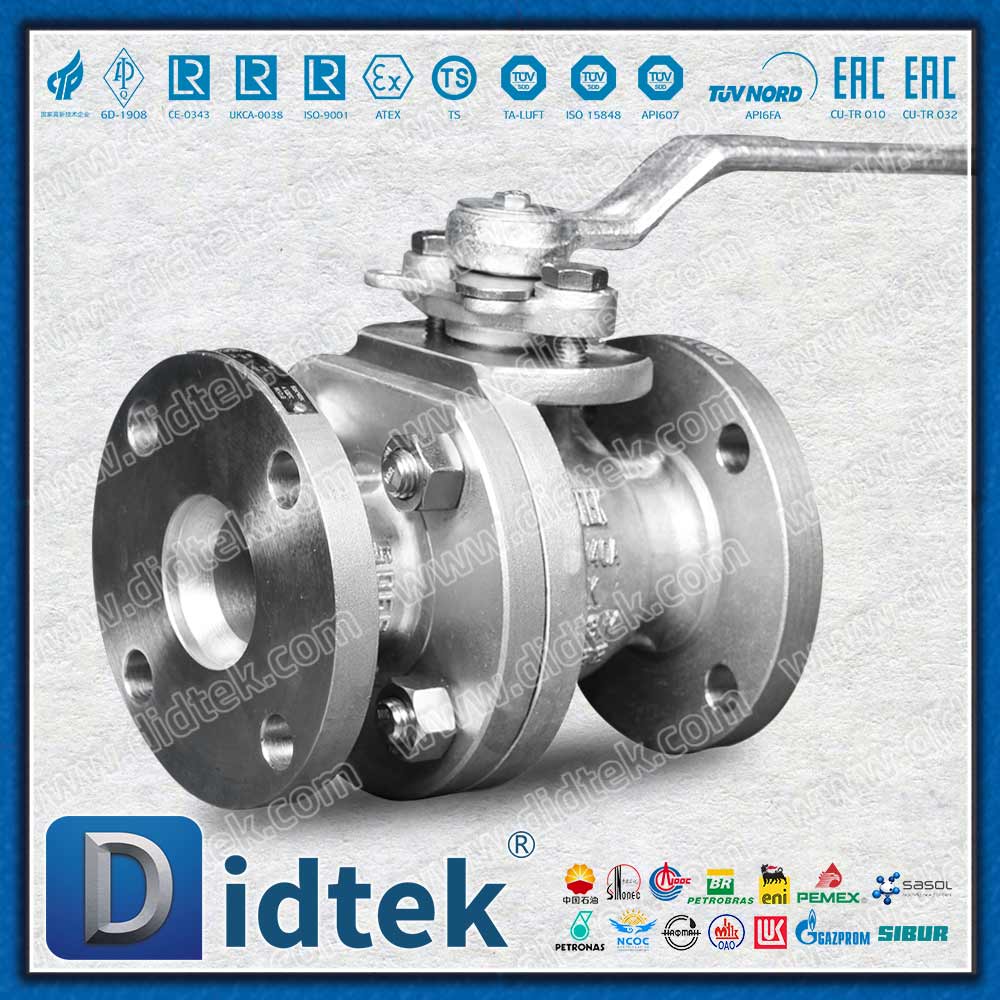

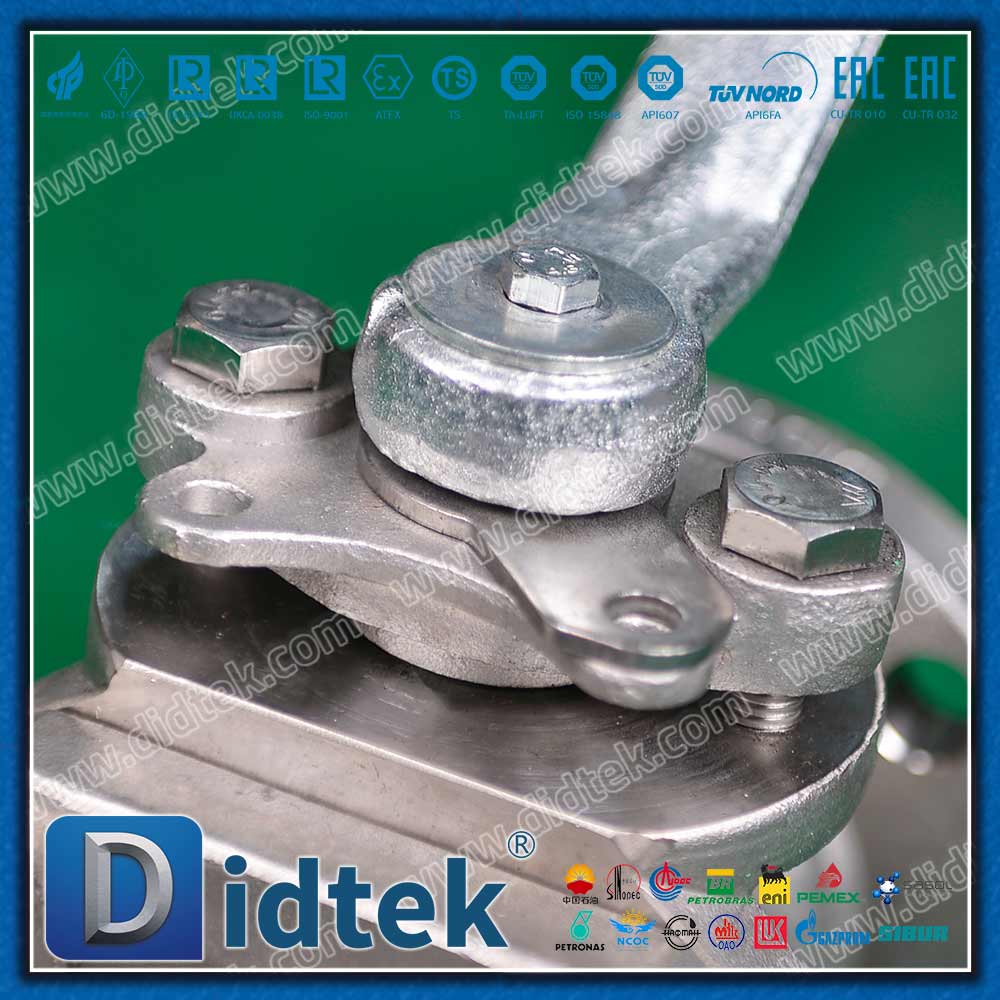

Válvula de esfera flutuante reduzida do furo JIS 5K PTFE Seat

Posicionamento do produto principal

Uma válvula de esfera flutuante que segue rigorosamente os padrões industriais japoneses (JIS), apresentando um design de caminho de fluxo reduzido e uma sede de válvula macia em politetrafluoretileno (PTFE). Ao mesmo tempo que garante uma vedação confiável, alcança excelente desempenho econômico e é a escolha ideal para controle e fechamento em sistemas de tubulações de baixa pressão com meios corrosivos.

Detalhes das especificações técnicas

Principais recursos de design

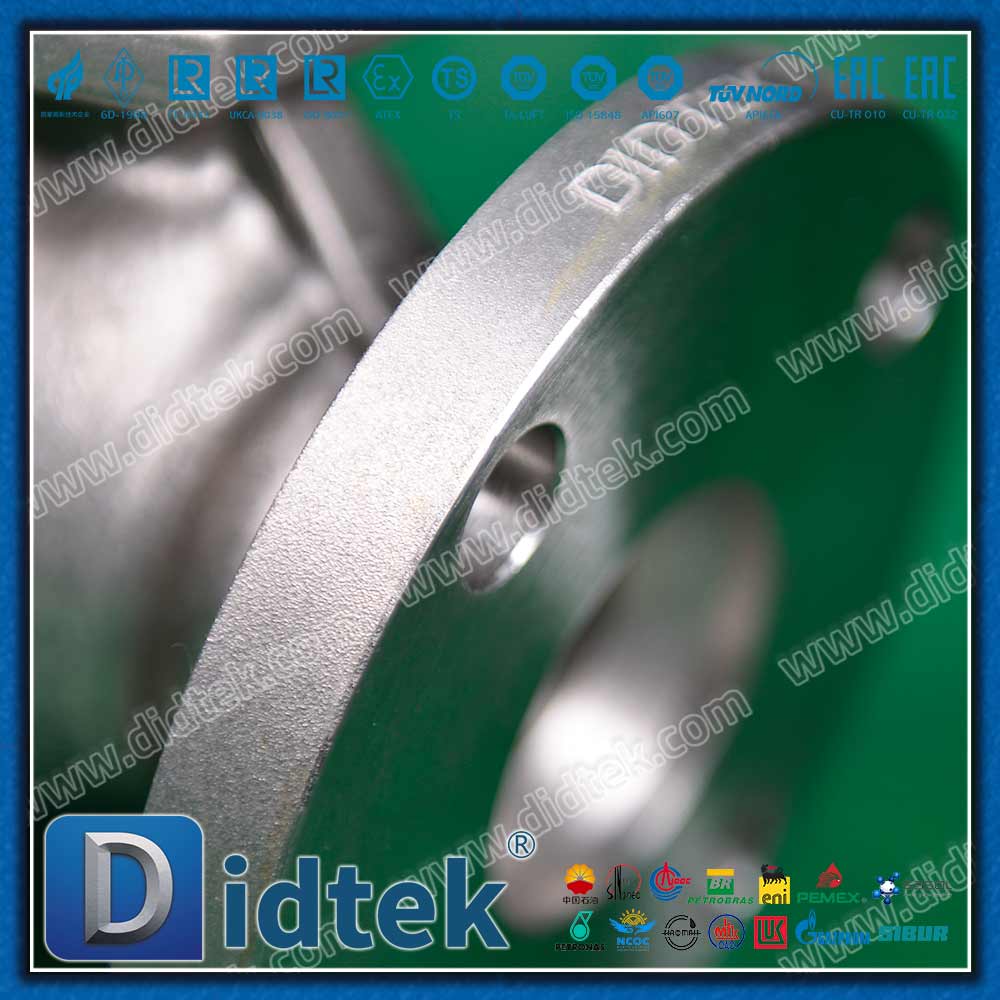

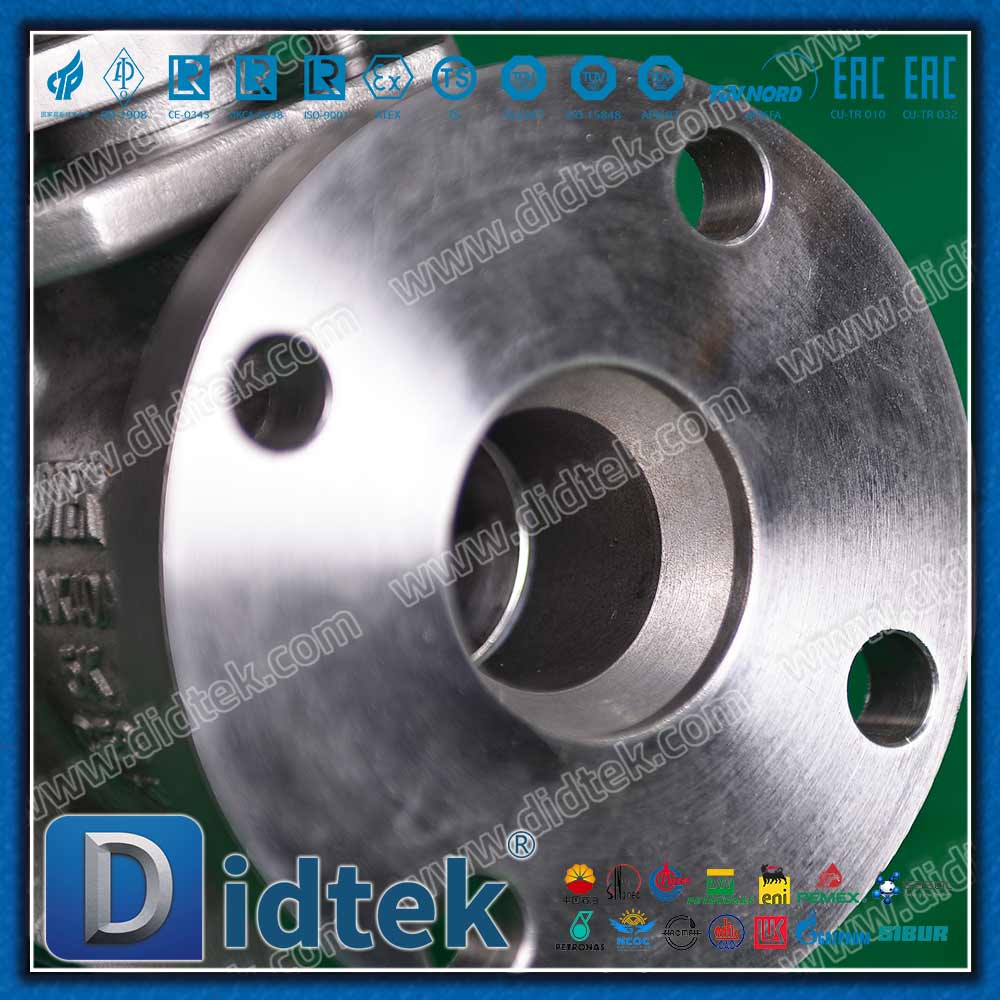

1. Padrão de flange JIS 5K

Conformidade com o padrão: As principais dimensões, como o diâmetro externo do flange, a distância central dos furos dos parafusos e a espessura, atendem totalmente ao padrão JIS B 2220, garantindo uma conexão perfeita com tubulações e equipamentos no Japão, Coreia do Sul e Sudeste Asiático que usam o padrão JIS.

Classificação de pressão: A classificação de pressão 5K é adequada para sistemas de tubulação de média e baixa pressão, com um limite superior de pressão de trabalho de aproximadamente 9,8 bar (1,0 MPa) em temperatura normal.

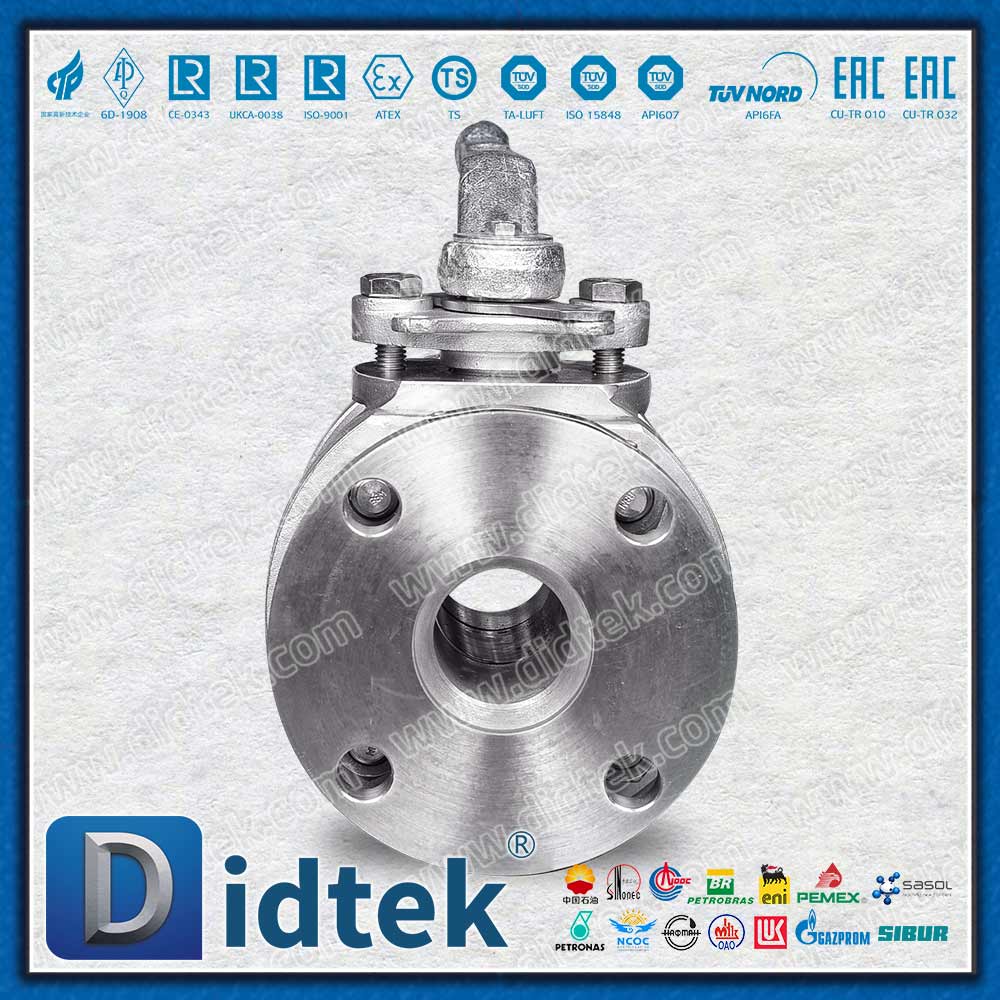

2. Projeto de canais de escoamento reduzido

Econômico e eficiente: O diâmetro do canal esférico é menor que o diâmetro nominal da tubulação, tornando a estrutura da válvula mais compacta e leve, reduzindo significativamente os custos de fabricação e tendo altíssima competitividade de preços.

Operação de baixo torque: A esfera menor significa que é necessário menos torque operacional durante o processo de abertura e fechamento, tornando a operação manual conveniente e também reduzindo a demanda por força motriz do atuador.

Consideração de aplicação: É adequado para cenários de aplicação que permitem uma certa queda de pressão e são sensíveis ao custo.

3. Vedação da sede da válvula PTFE

Excelente desempenho de vedação: o material PTFE apresenta um coeficiente de atrito extremamente baixo e excelente plasticidade, permitindo vedação em nível de bolha (normalmente até ANSI B16.104 Classe IV ou superior) e alcançando vazamento quase zero.

Ampla compatibilidade química: Possui excelente resistência à grande maioria de ácidos fortes, álcalis fortes, solventes e produtos químicos corrosivos, tornando-o a escolha ideal para lidar com meios corrosivos.

Propriedade de autolimpeza: A superfície lisa e não pegajosa não é propensa a aderir mídia e tem uma certa capacidade de autolimpeza.

4. Estrutura de bola flutuante

Vedação automática assistida por pressão: Sob a ação da pressão média, a esfera sofre um leve deslocamento e é firmemente pressionada contra a sede da válvula na extremidade de saída, formando uma vedação auto-apertada. Quanto maior a pressão do sistema, maior será a pressão específica de vedação e mais confiável será o efeito de vedação.

Vedação bidirecional: No projeto, geralmente permite bloqueio e vedação bidirecional, sem restrições no sentido de instalação.

Estrutura simples: Comparada com válvulas de esfera fixas, possui uma estrutura mais simples e é mais conveniente de manter.

Desempenho e vantagens

Desempenho de alto custo: O design de diâmetro reduzido e a produção padronizada trazem vantagens de custo significativas.

Excelente resistência à corrosão: O corpo da válvula em aço inoxidável combinado com a sede da válvula em PTFE pode suportar uma ampla gama de meios corrosivos.

Fácil operação e vedação confiável: A combinação de baixo torque e excelentes propriedades do PTFE garante a operação confiável da válvula durante sua longa vida útil.

Compatibilidade e intercambialidade padrão: O padrão JIS garante conveniência de instalação e intercambialidade de peças de reposição em mercados específicos.

Design de segurança: O dispositivo antiestático integrado e o design à prova de fogo aumentam a segurança em condições de trabalho inflamáveis ​​e explosivas.

Campos de aplicação típicos

Esta válvula é amplamente utilizada em tubulações de meio corrosivo de média e baixa pressão nas seguintes indústrias:

Engenharia Química e Petroquímica: Transporte de diversos ácidos, álcalis, solventes e outros produtos químicos.

Tratamento de água e proteção ambiental: Tratamento de esgoto, preparação de água pura, sistemas de dosagem de produtos químicos.

Semicondutores e Eletrônicos: Sistemas de água ultrapura e sistemas de distribuição de produtos químicos.

Fabricação de papel e celulose: soluções farmacêuticas, agentes branqueadores e pipelines de celulose.

Engenharia Naval e Oceânica: Dutos de água do mar, água de lastro, sistemas de água de esgoto.

Indústria geral: água de refrigeração, ar comprimido e outros sistemas de utilidade pública.

Guia de seleção

Por favor confirme os seguintes parâmetros ao selecionar o modelo

Diâmetro nominal: DN15 - DN300 (ou especificações em polegadas correspondentes).

Material do corpo da válvula: Selecione CF8(304)/CF8M(316)/CF3(304L)/CF3M(316L) com base na corrosividade do meio.

Modo de operação: Manopla manual, redutor, atuador pneumático ou elétrico.

Configurações opcionais: Tampa estendida da válvula (para isolamento ou baixa temperatura), dispositivo de travamento, microinterruptor, etc.

Resumo

A válvula de esfera flutuante com sede de válvula PTFE JIS 5K com diâmetro reduzido é um produto clássico que atinge um equilíbrio perfeito entre custo, desempenho e conformidade com os padrões. Tornou-se uma escolha confiável e econômica para controle de fluidos em muitos campos industriais, especialmente no mercado asiático, graças ao amplo reconhecimento dos padrões JIS, aos benefícios econômicos do projeto de diâmetro reduzido e à excelente resistência à corrosão e desempenho de vedação das vedações de PTFE.
