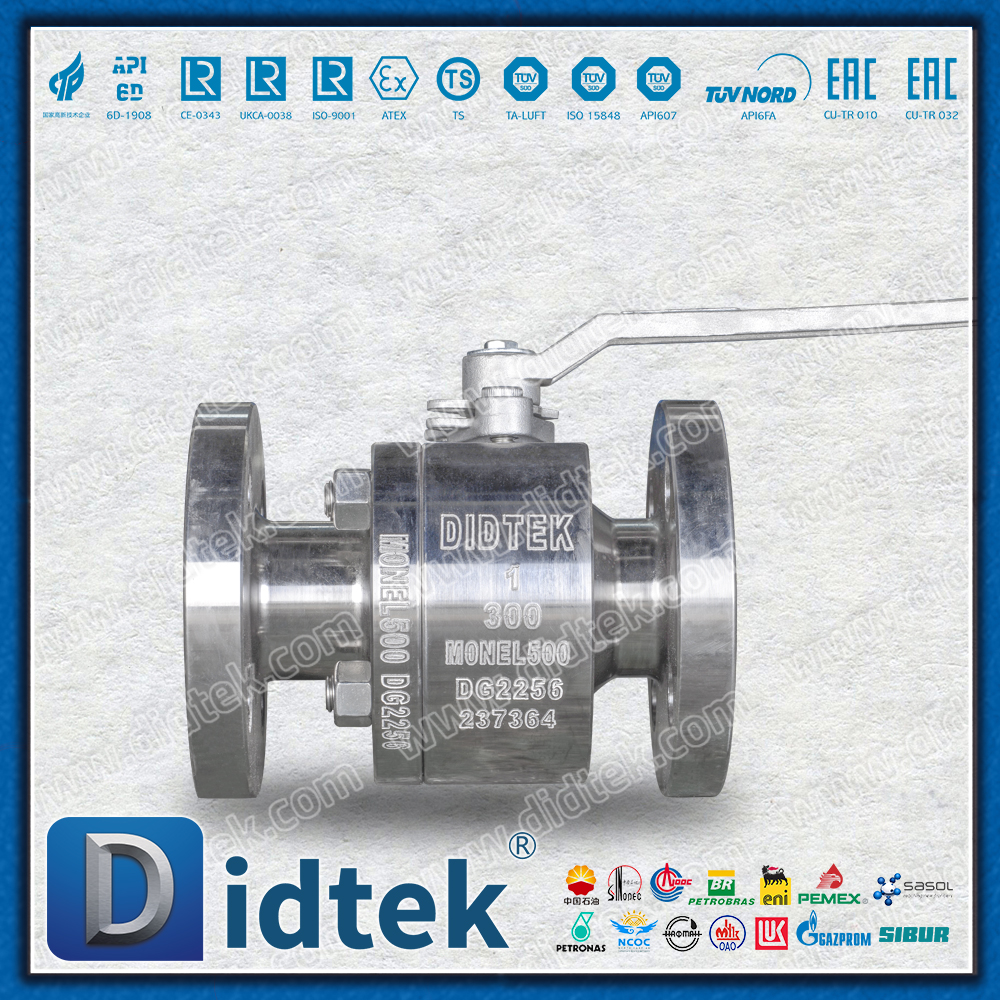

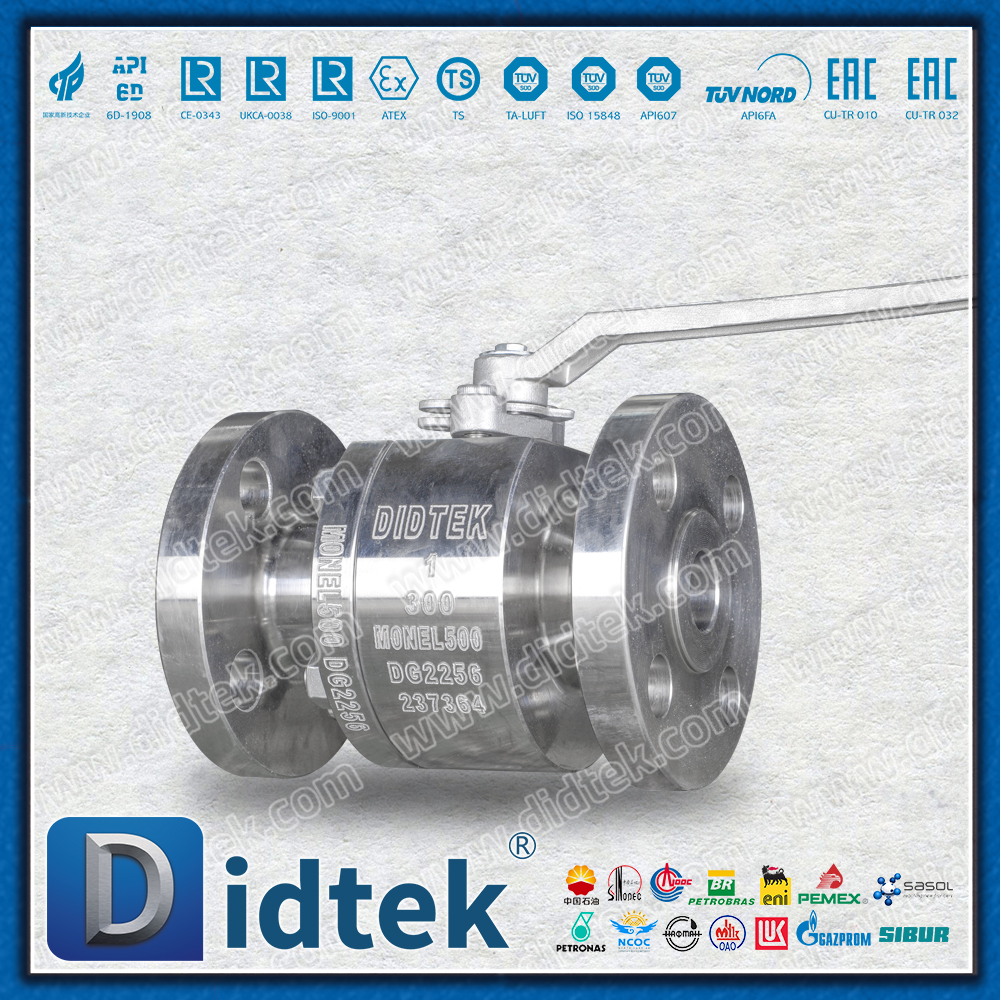

Visão geral do produto
A válvula de esfera flutuante resistente à corrosão em aço forjado de engenharia Monel Marine é uma válvula especial de alta qualidade especialmente projetada para ambientes marítimos agressivos. Adotando a liga de níquel-cobre Monel (UNS N04400) como material de núcleo, combinada com tecnologia de formação de forjamento e estrutura de esfera flutuante, fornece excelente resistência à corrosão e desempenho operacional confiável em ambientes submarinos de alta pressão e altamente corrosivos, tornando-o a solução definitiva para sistemas de dutos submarinos, plataformas offshore e engenharia marítima.
Especificações técnicas
| Categoria de parâmetro | especificação técnica |
| Material do corpo da válvula | Liga de níquel-cobre UNS N04400 (Monel 400) |
| Classificação de pressão | Classe 150-1500 (PN16 - PN250) |
| Faixa de temperatura | -196°C a +480°C |
| Método de conexão | Flange RF/conexão de anel RTJ/extremidade de solda de topo |
| Forma estrutural | Válvula de esfera flutuante em aço forjado |
| Material esférico | Monel 400 + pulverização supersônica de carboneto de tungstênio |
| Vedação da sede da válvula | PTFE aprimorado/selo metálico/PPL |
| Material da haste da válvula | Monel K500 (envelhecido endurecido) |
| Padrão de projeto | API 6D/API 6A/ASME B16.34 |
| Padrão aplicável | NORSOK M-630 / DNVGL-RU-UPTP |
Recursos do produto
1. Excelente desempenho da liga Monel de níquel-cobre
Resistência máxima à corrosão da água do mar
Alto teor de níquel (≥63%) e cobre (28-34%)
A taxa de resistência à corrosão da água do mar é inferior a 0,025 mm por ano
Excelente resistência à corrosão sob tensão por íons cloreto
Excelentes propriedades mecânicas
Resistência à tração ≥ 480 MPa
Resistência ao escoamento ≥ 240 MPa
Alongamento ≥ 35%
2. Design especializado para ambientes subaquáticos
Adaptabilidade de alta pressão
Profundidade máxima da água de trabalho: 3.000 metros
Design resistente à pressão externa para evitar deformação sob pressão do mar profundo
Estrutura especial de balanceamento de pressão
Aprimoramento anticorrosivo
Design compatível com proteção catódica
Tratamento anti-aderente para organismos marinhos
Projetado para resistir à corrosão pela taxa de fluxo de água do mar
3. Processo de formação de forjamento
Material denso
O tamanho do grão do forjamento é ≥ grau 6
Sem defeitos de fundição e a vida útil aumenta em 50%
Possui excelente isotropia e desempenho uniforme
Qualidade estável
A faixa de flutuação das propriedades do material é inferior a 5%
Excelente consistência de lote
4. Vedação de alta pressão de esfera flutuante
Selo auto-reforçado
A pressão média empurra a esfera para pressionar a sede da válvula. Quanto maior a pressão, mais confiável será a vedação
Mantenha as vedações ANSI B16.104 Classe VI com uma classificação de pressão de 1500LB
Capacidade de vedação bidirecional
A pré-carga cuidadosamente projetada garante vedação bidirecional confiável
Teste através da API 6A PR2
5. Características especiais do fundo marinho
Lubrificação de longa duração
Graxa lubrificante especial para águas profundas, resistente à erosão hídrica
O ciclo de lubrificação é ≥5 anos
Projeto de prevenção de fragilização por hidrogênio
Resistência à fragilização por hidrogênio sob condições de proteção catódica
O teste de fissuração induzida por hidrogênio foi aprovado na NACE TM0284
Campo de aplicação
1. Campos submarinos de petróleo e gás
Sistema submarino de produção de petróleo
Dispositivo coletor submarino
Sistema de produção subaquático
2. Engenharia naval
Sistema de elevação de água do mar
Dispositivo de injeção de água submarina
Sistema de processo de plataforma offshore
3. Construção naval
Sistema de água do mar para navio de guerra
Sistema de lastro de navio mercante
Gasoduto especial para navios
4. Aplicações especiais
Equipamento de exploração em alto mar
Instalações de pesquisa científica marinha
Sistema de mineração do fundo do mar
Resumo
A válvula de esfera flutuante resistente à corrosão em aço forjado de engenharia Monel Marine, através da combinação perfeita de materiais resistentes à corrosão de alta qualidade, design marítimo profissional e padrões de fabricação rigorosos, fornece aos usuários de engenharia naval:
Máxima resistência à corrosão: A vida útil é aumentada em 5 vezes em ambientes agressivos de água do mar
Desempenho confiável em águas profundas: otimizado para o ambiente do fundo do mar
Longa vida útil: Projetado para 30 anos, com o menor custo de manutenção
Certificações padrão abrangentes: Certificações completas API, DNVGL, NORSOK
Este produto é a escolha ideal para campos submarinos de petróleo e gás, engenharia naval e sistemas de navios. Com a sua excelente resistência à corrosão e qualidade confiável, fornece uma garantia segura e confiável para o desenvolvimento dos recursos marinhos.
| Marca | DIDTEK |
| Estrutura | Bola |
| Material da válvula | Didtek fornece aço fundido, aço inoxidável, liga especial, CI, DI etc. |
| Tipo de válvula | Válvula de esfera de produção Didtek |
| Teste de válvula | Quantidade 100% testada antes da entrega |
| Garantia de válvula | 18 meses após o envio e 12 meses após a instalação |
| Estrutura da Válvula | Válvula de esfera |
| Entrega de válvula | 15 - 30 dias |
| Amostra de válvula | Amostra disponível pela válvula Didtek |
| Cor da válvula | Solicitação do cliente |
| Embalagem de válvula | Caixa de madeira compensada para válvula de esfera |
| Quantidade mínima | 1 conjunto |
| Certificado de válvula | API6D/CE/ISO9001/ISO14001 |
| Local de Origem | Zhejiang, China (continente) |
| Detalhe da entrega: | Enviado em 15-30 dias após o pagamento |
| Port | Xangai ou Ningbo |
| Condições de pagamento | L/C,D/A,D/P,T/T, Western Union |
