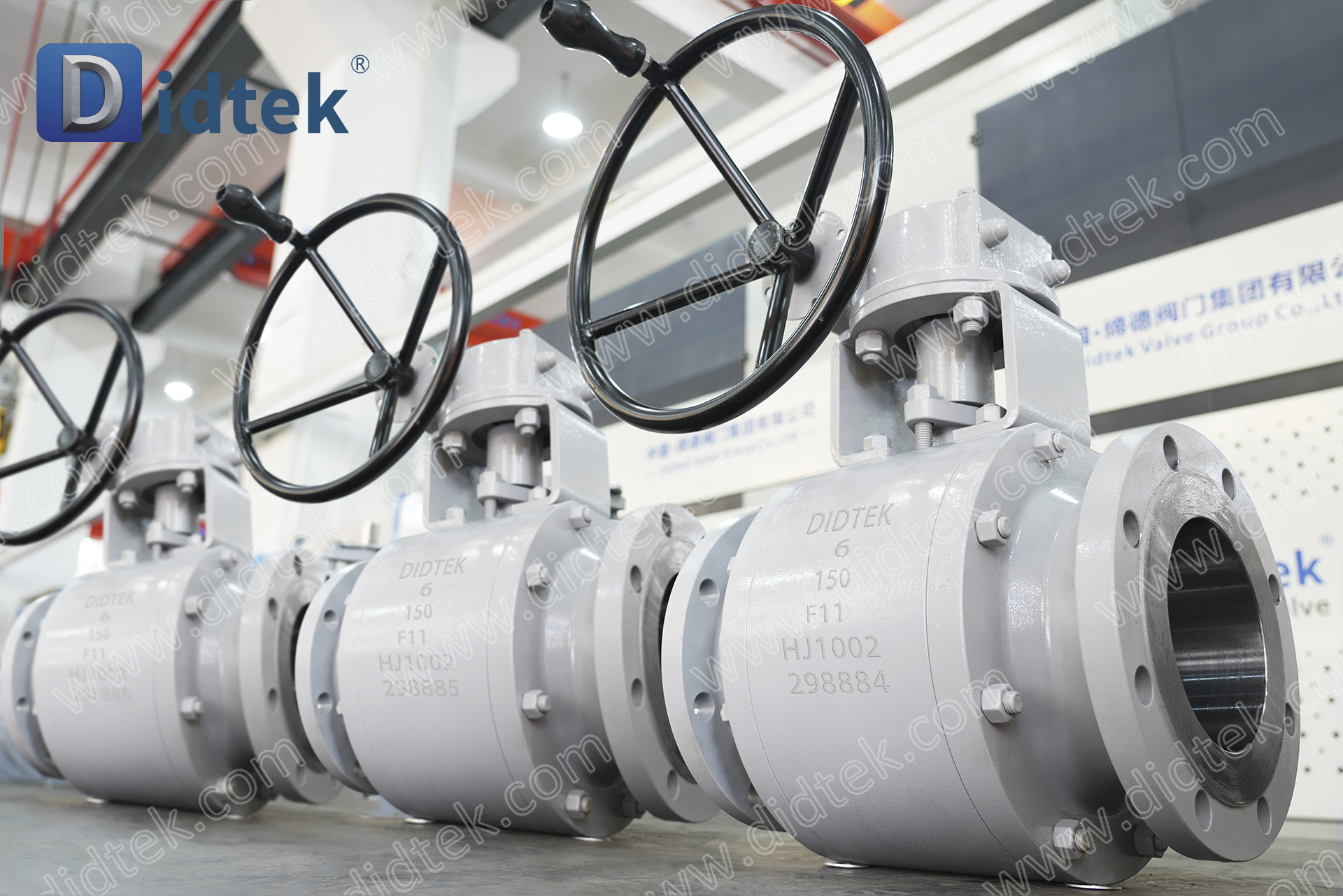

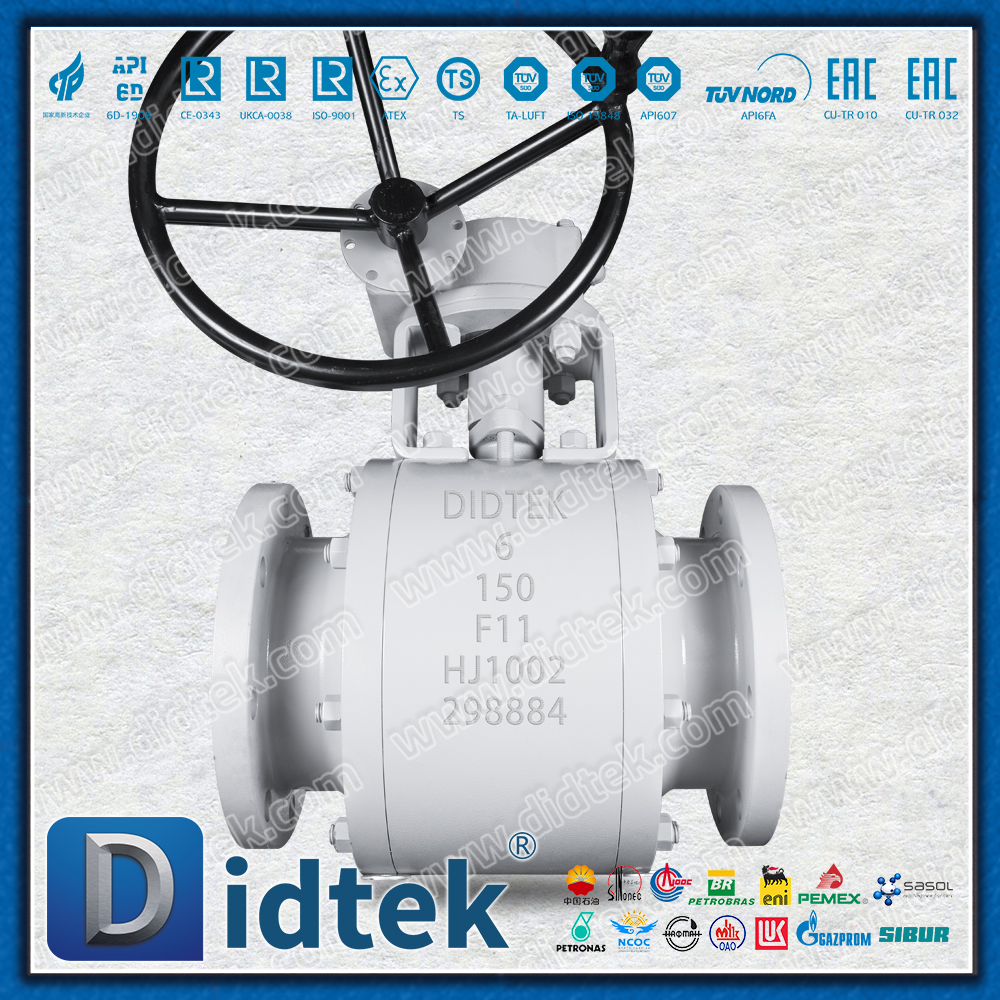

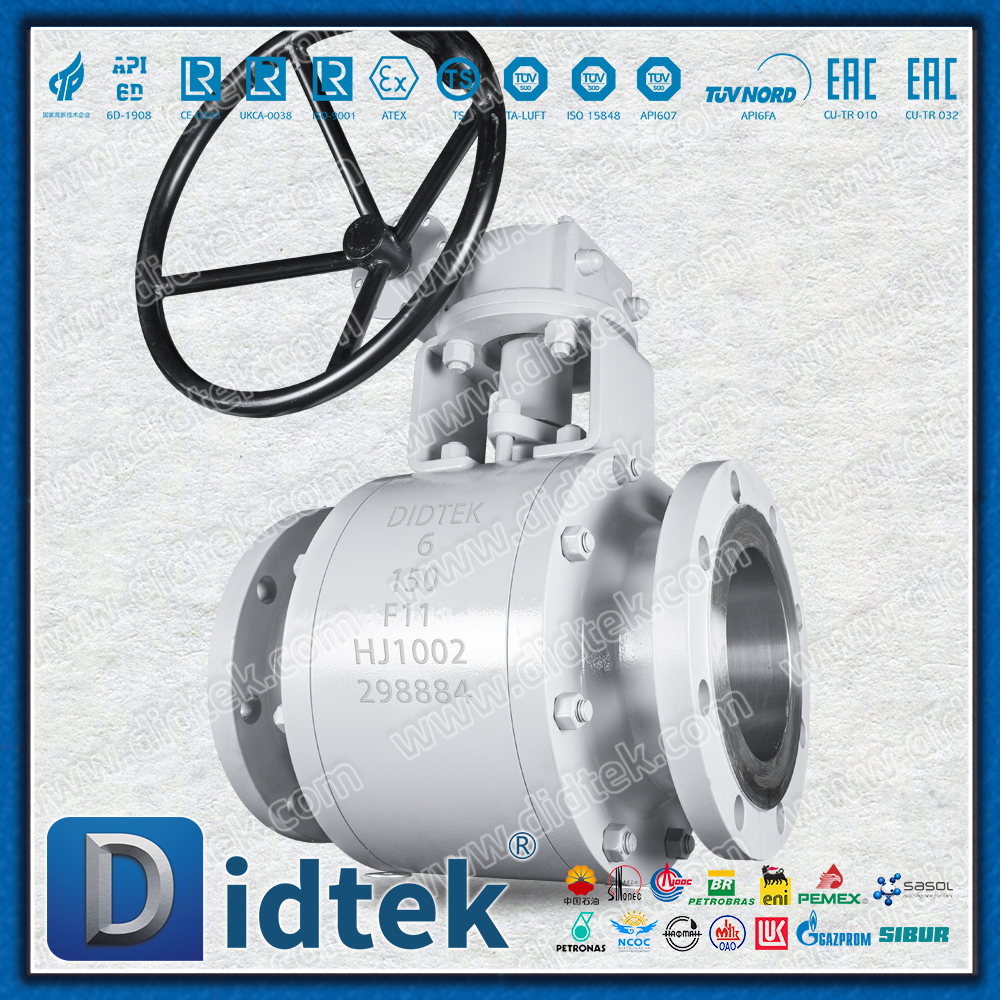

Válvula de esfera flutuante F11 forjada com flange selada por parafuso de furo completo Didtek

Visão geral do produto

Esta é uma válvula de esfera industrial de alto desempenho especialmente projetada para condições de trabalho adversas

Válvula de esfera flutuante F11 forjada com flange selada por parafuso de furo completo Didtek

Recursos principais

Válvula de esfera flutuante Princípio de funcionamento: A esfera está 'flutuando' dentro da cavidade da válvula e é mantida por duas sedes de válvula a montante e a jusante. Quando a válvula é fechada, sob o impulso da pressão média, a esfera sofrerá um leve deslocamento e pressionará firmemente contra a sede da válvula na extremidade de saída, formando assim uma vedação.

Características: Estrutura relativamente simples, bom desempenho de vedação e uma forma comum de válvulas esfera de médio e pequeno diâmetro.

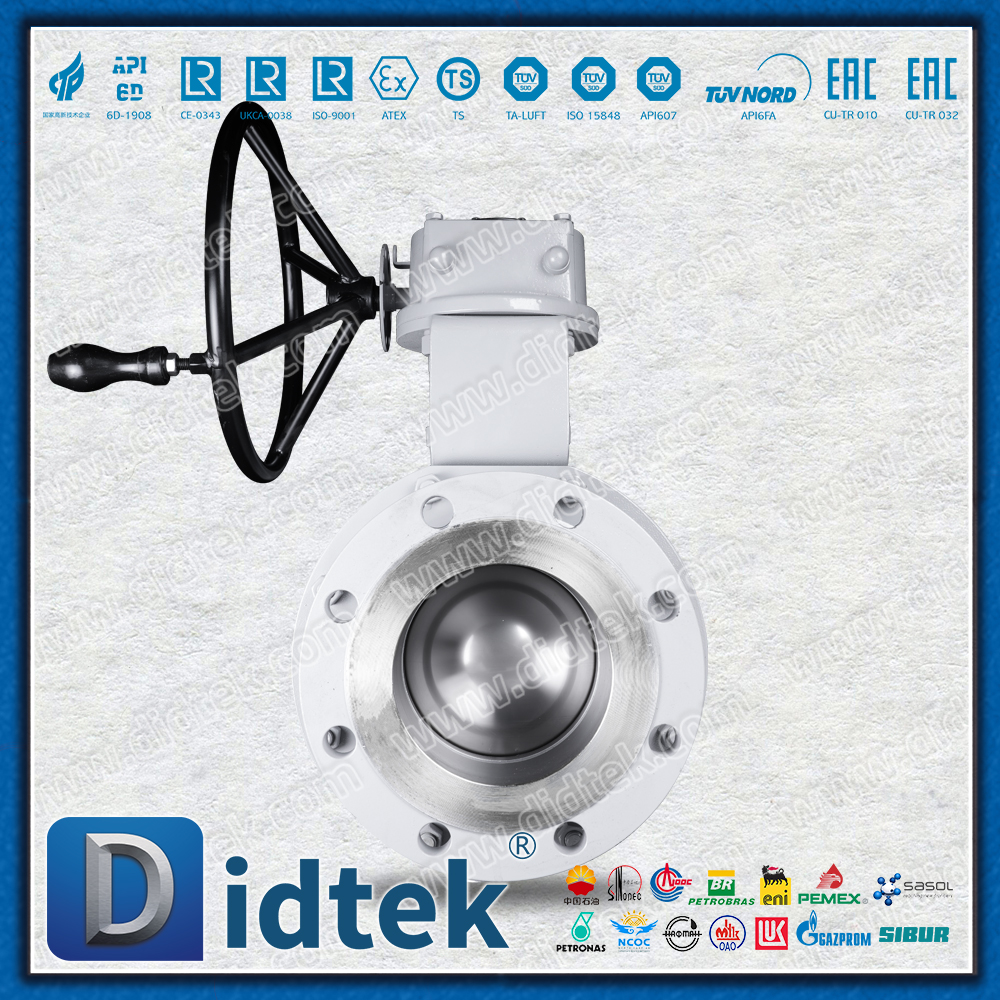

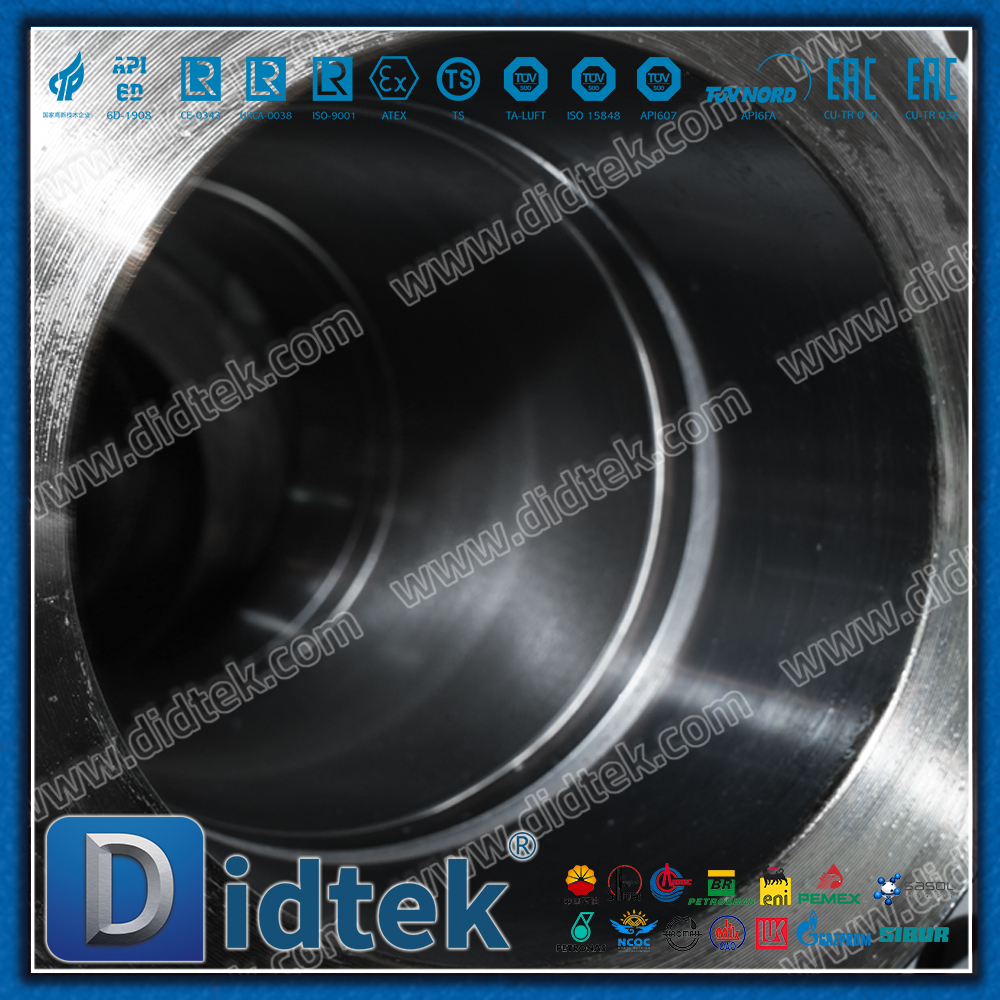

Projeto de passagem total: O diâmetro do canal de fluxo dentro da válvula é basicamente igual ao diâmetro nominal do tubo conectado, formando um canal de fluxo desobstruído.

Vantagens: Perda mínima de pressão; Baixa resistência a fluidos, economia de energia. Fácil limpeza da tubulação: Permite a passagem do limpador de tubulação (PIG), facilitando a manutenção.

Sem zona de acumulação de líquido: Evita que o meio se acumule no interior da válvula, especialmente indicado para fluidos viscosos ou de fácil solidificação.

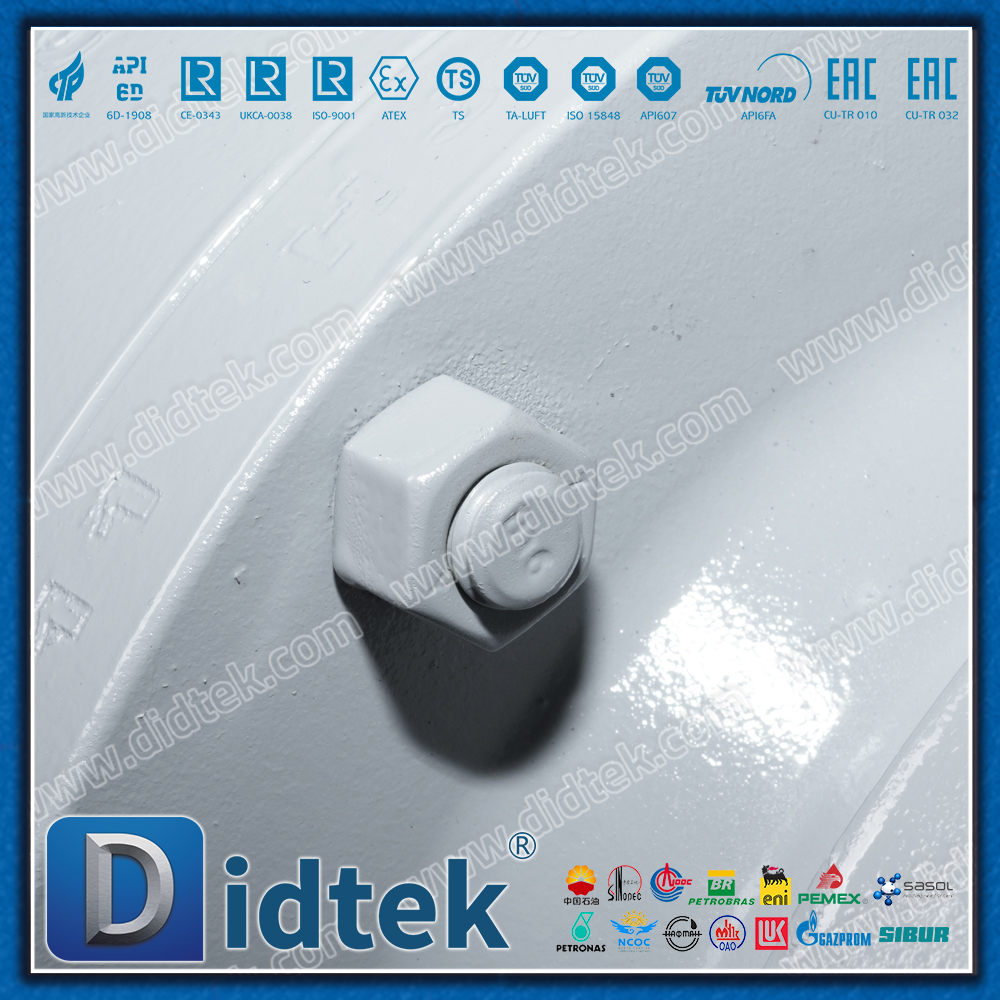

Flange selada por parafuso

Projeto: Refere-se à conexão entre o corpo da válvula e a tampa da válvula por meio de flanges e parafusos, e vedação com gaxetas.

Vantagens

Estrutura sólida: Forte capacidade de suporte de pressão e alta segurança.

Fácil de manter: a desmontagem e a remontagem são convenientes e as peças internas podem ser substituídas facilmente.

Vedação confiável: Fornece uma forte garantia de vedação na posição intermediária do flange.

Forjamento

Processo de fabricação: Os principais componentes que suportam pressão da válvula (corpo da válvula, tampa da válvula e esfera) são fabricados por processo de forjamento.

Vantagens

Excelentes propriedades mecânicas: O forjamento pode eliminar defeitos internos nas peças fundidas (como poros e furos de areia), tornando a estrutura do material mais compacta, alcançando assim maior resistência, melhor tenacidade e resistência à fadiga.

Qualidade confiável: Adequado para condições críticas de trabalho com alta pressão, alta temperatura e alto perigo.

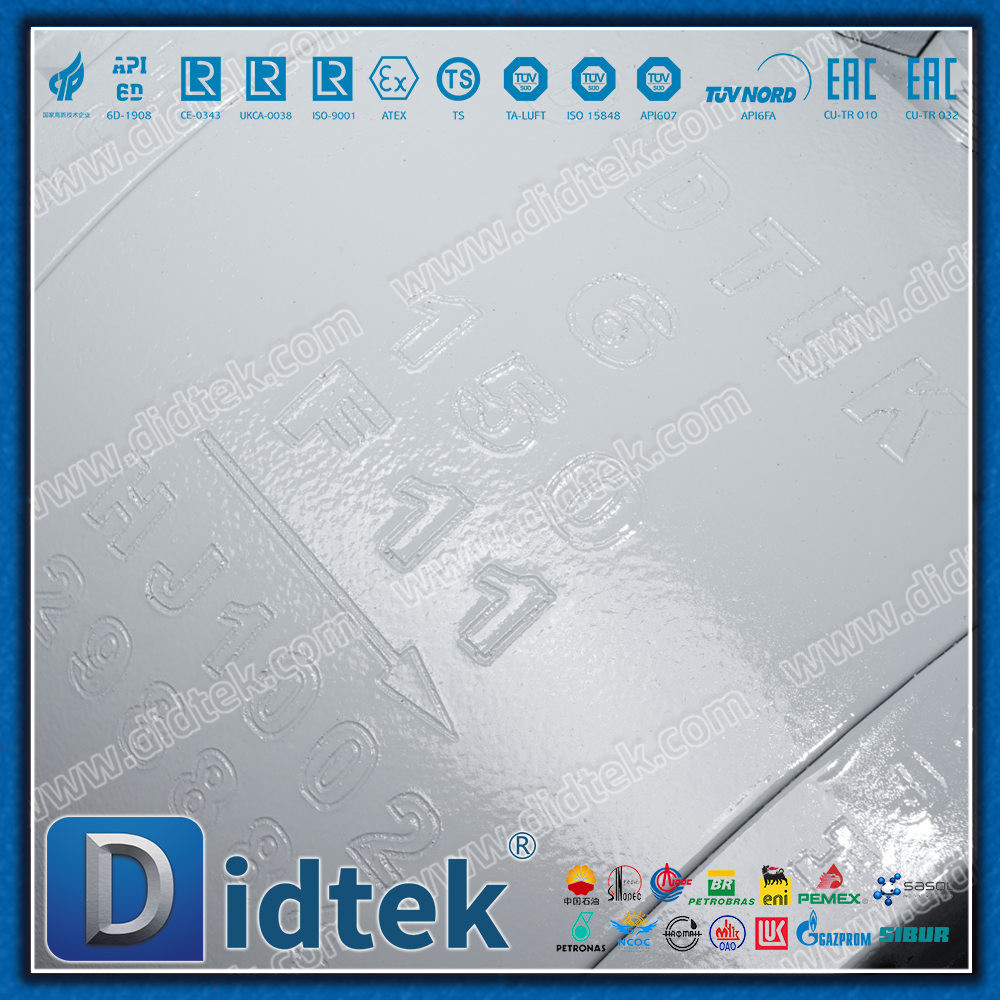

F11

Classe do material: Este é o código do material na norma ASTM A182, representando liga de aço forjado de cromo-molibdênio.

Recursos de desempenho

Resistência a altas temperaturas: Contém elementos de cromo (Cr) e molibdênio (Mo), permitindo manter boa resistência mecânica e resistência à fluência em altas temperaturas (normalmente até aproximadamente 550°C - 600°C).

Resistência à corrosão do hidrogênio: Pode resistir efetivamente à corrosão do hidrogênio em ambientes de hidrogênio de alta temperatura e alta pressão comumente encontrados nas indústrias petroquímica e de energia.

Nível de aplicação: É o principal material para válvulas de média, alta temperatura e alta pressão.

Resumo dos principais recursos

Alta resistência e alta confiabilidade: O corpo forjado da válvula e o flange na conexão aparafusada garantem a integridade estrutural e a segurança da válvula sob condições de alta pressão.

Excelente desempenho do fluido: O design de furo completo minimiza a perda de pressão e é adequado para sistemas com requisitos rigorosos de vazão e queda de pressão.

Adaptabilidade a condições de trabalho adversas: O material de aço cromo-molibdênio F11 o torna a escolha ideal para aplicações de alta temperatura e alta pressão, com desempenho muito superior ao das válvulas comuns de aço carbono (WCB) ou aço inoxidável (304/316).

Excelente desempenho de vedação: O desenho da esfera flutuante consegue uma vedação autoapertada com o auxílio de média pressão, garantindo a estanqueidade do fechamento.

Manutenção conveniente: A estrutura do flange conectado por parafuso simplifica a inspeção, manutenção e substituição das peças internas da válvula.

Campos de aplicação típicos

Esta válvula foi especialmente projetada para os seguintes ambientes industriais agressivos:

Central térmica: sistema principal de vapor, sistema de água de alimentação, sistema de óleo combustível.

Indústria petroquímica: Unidades de refino de petróleo, unidades de craqueamento catalítico, produtos petrolíferos de alta temperatura e gasodutos de processo.

Indústria química de carvão: Dutos para meios de alta temperatura e contendo hidrogênio, como gás de síntese e gás de deslocamento.

Outras indústrias: Qualquer sistema de controle de fluido industrial que precise suportar altas temperaturas e altas pressões.

Conclusão

A válvula de esfera flutuante F11 forjada com flange selada por parafuso de passagem total é uma solução de válvula industrial que representa alto desempenho, alta confiabilidade e longa vida útil. Ele integra os projetos, materiais e processos mais adequados para ambientes agressivos e é um dispositivo de controle de fluidos indispensável nas principais indústrias de processo, como energia e petroquímica.

Especificação de projeto:
