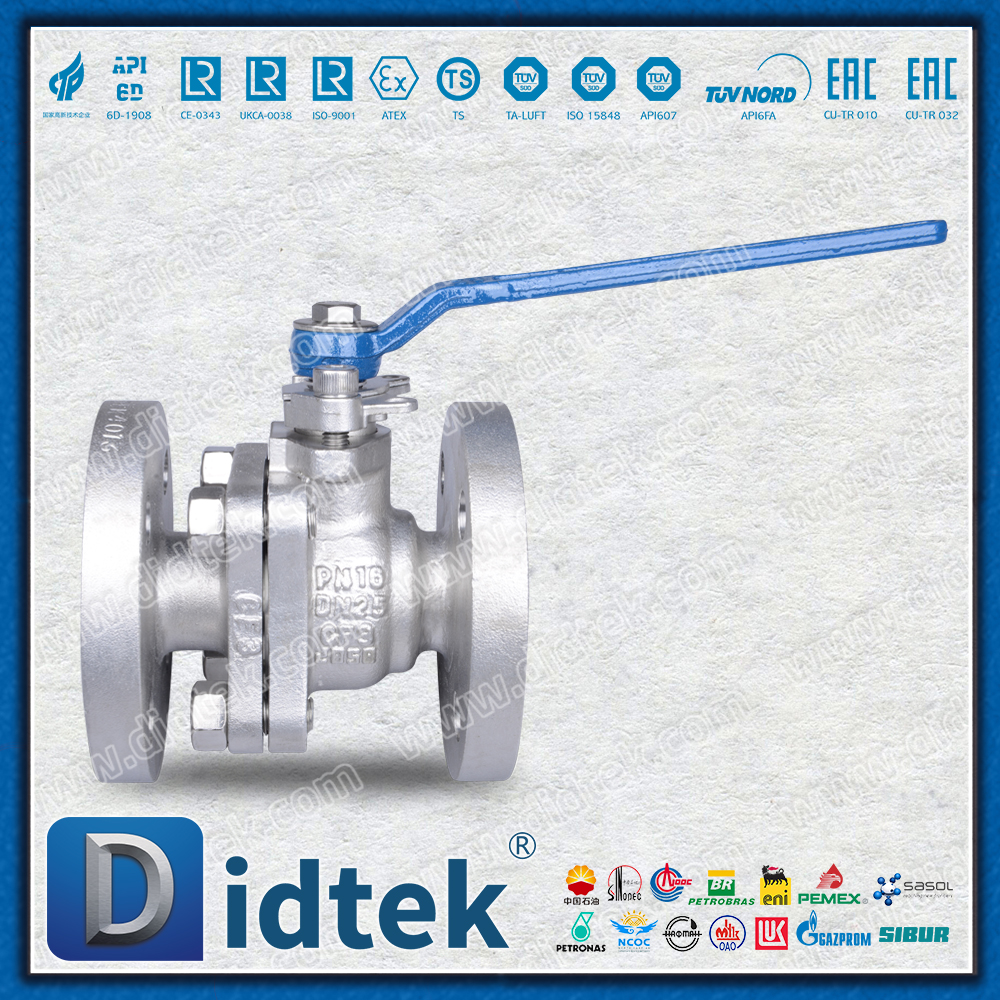

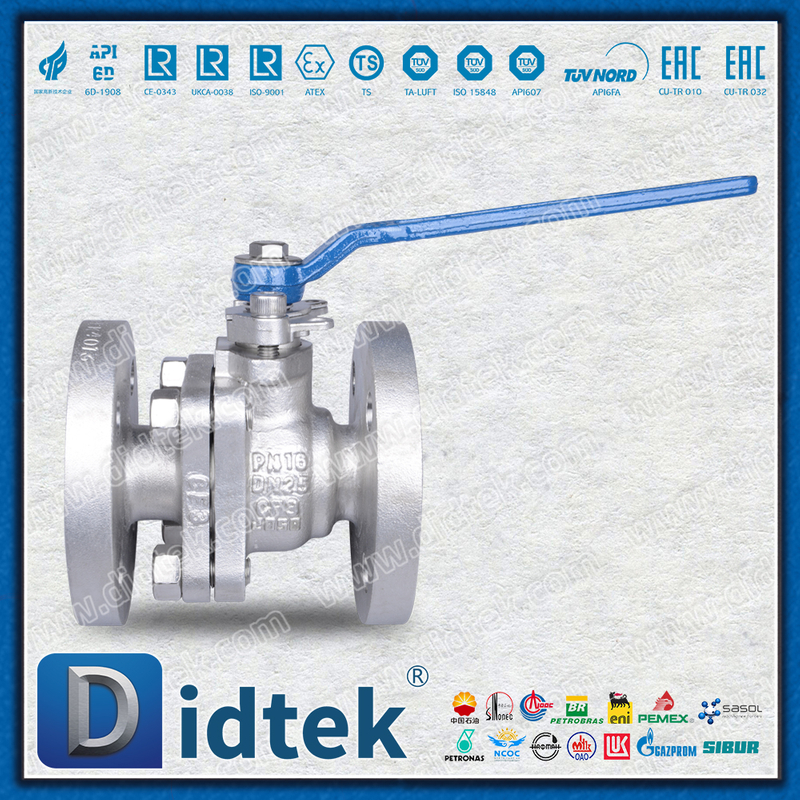

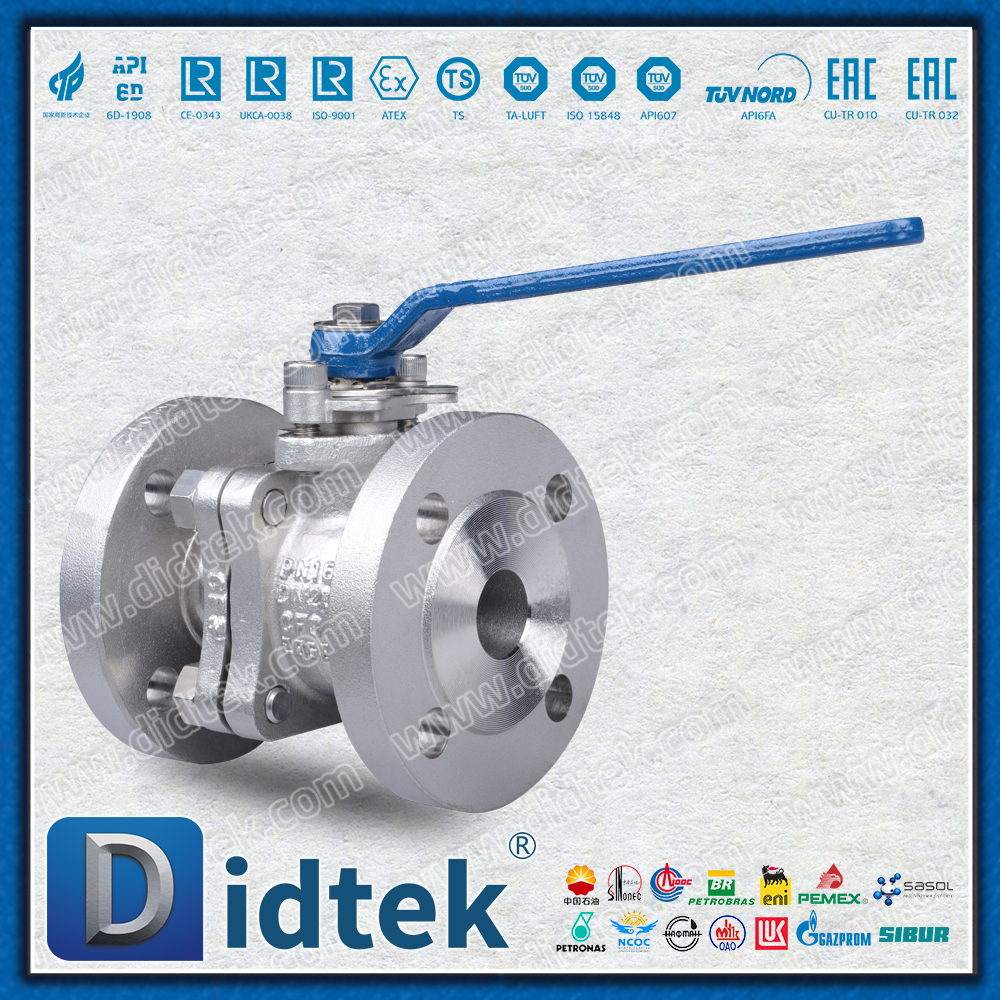

O metal de aço inoxidável de DIN/EN assentou a haste de flutuação da válvula de esfera anti-explosão

Posicionamento do produto principal

Uma válvula de esfera flutuante em aço inoxidável fabricada estritamente de acordo com as normas europeias DIN/EN, apresentando um par de vedação metálica rígida e um design de haste de válvula anti-explosão intrinsecamente seguro. Este produto foi especialmente projetado para condições de trabalho severas, como altas temperaturas, desgaste e meios perigosos. Ao mesmo tempo que garante excelente desempenho de vedação, oferece o mais alto nível de segurança operacional.

Detalhes das especificações técnicas

Principais recursos de design

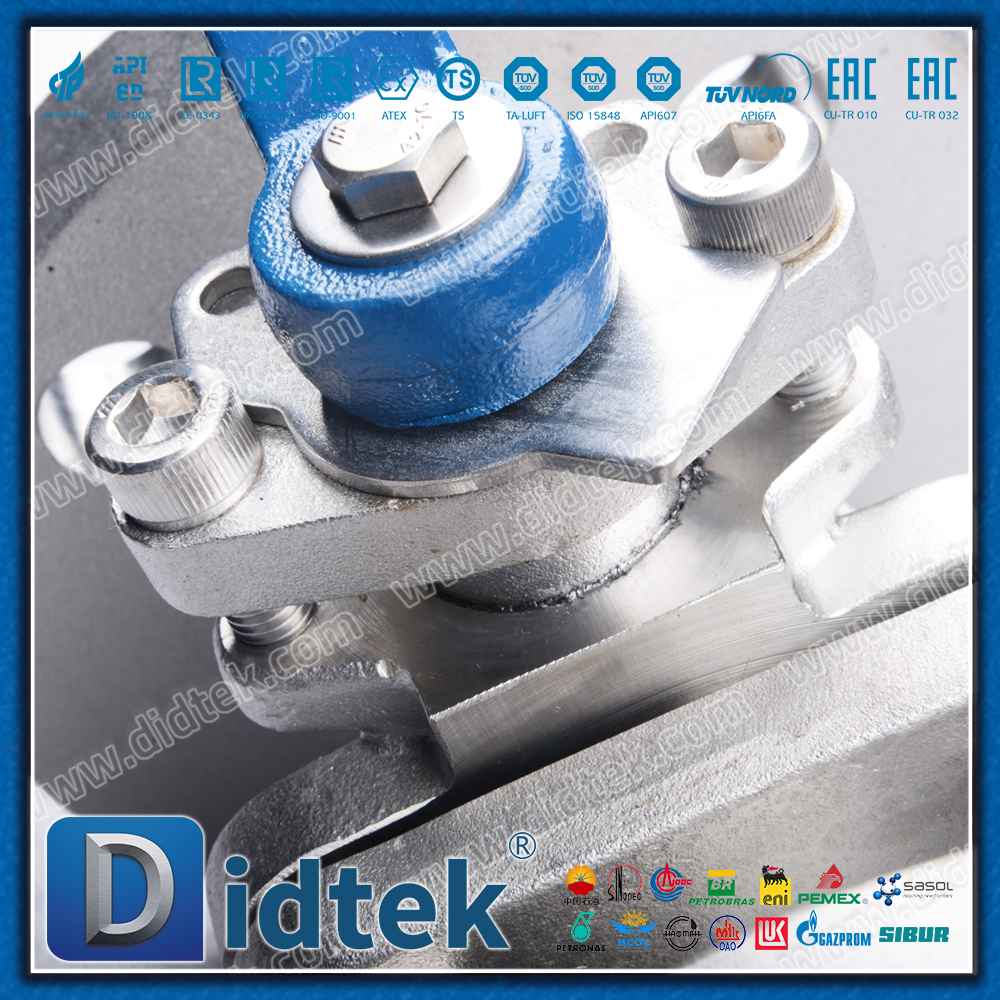

1. Haste da válvula anti-explosão intrinsecamente segura

Haste da válvula com estrutura em forma de T: A conexão entre a haste da válvula e a esfera adota um design de estrutura em forma de T de grande porte. Mesmo que a cavidade da válvula esteja anormalmente sobrepressurizada ou a tampa da gaxeta falhe, isso pode garantir que a haste da válvula não será expelida do corpo da válvula pela pressão média

Dupla garantia de segurança: A superfície de contato entre o degrau da haste da válvula e o corpo da válvula é processada com precisão para formar uma parada mecânica, fornecendo uma segunda camada de proteção

Design de baixo atrito: A superfície da área de contato entre a haste da válvula e a gaxeta passou por tratamento especial para garantir uma boa vedação, mantendo baixo torque operacional

2. Vedação rígida de metal de alto desempenho

Estrutura composta multicamadas

Camada base: Substrato de aço inoxidável

Camada de transição: Camada tampão de liga à base de níquel

Superfície de trabalho: camada cerâmica de metal de carboneto de tungstênio/carboneto de cromo

Dureza superficial: A dureza da superfície de vedação pode atingir HRC 68-72

Recurso de auto-retificação: A esfera e a sede da válvula têm um efeito de auto-retificação durante o processo de abertura e fechamento, garantindo confiabilidade de vedação a longo prazo

3. Cumprir rigorosamente os padrões DIN/EN

Padronização dimensional: espaçamento de flange, comprimento estrutural, etc. atendem totalmente aos padrões da série DIN EN 558

Referência de pressão: A classificação de pressão-temperatura segue rigorosamente a norma DIN EN 12516

Especificação de teste: Realize testes de pressão rigorosos e verificação de desempenho de acordo com a norma DIN EN 12266-1

4. Otimização da estrutura da bola flutuante

Força de vedação aprimorada: Sob a ação de pressão média, a esfera pressiona automaticamente em direção à sede da válvula na extremidade de saída, formando uma vedação auto-reforçada

Capacidade de vedação bidirecional: A pré-carga cuidadosamente projetada garante que a válvula obtenha vedação bidirecional confiável

Rolamentos de baixo torque: Utilizando materiais de rolamento com baixos coeficientes de atrito, eles reduzem significativamente o torque operacional

Explicação detalhada das vantagens de desempenho

Desempenho de segurança

Segurança absoluta da haste da válvula: O design anti-explosão elimina completamente o risco de a haste da válvula sair, protegendo a segurança do pessoal e do equipamento

Segurança contra incêndio: A estrutura metálica selada é naturalmente à prova de fogo e certificada pela API 607

Design antiestático: Dispositivo antiestático integrado para garantir que o valor de resistência entre a esfera e o corpo da válvula atenda aos requisitos padrão

Desempenho de durabilidade

Resistência a altas temperaturas: A estrutura de vedação de metal pode suportar condições de trabalho em altas temperaturas acima de 550 ℃

Resistente ao desgaste e à corrosão: A superfície de vedação superdura combinada com o corpo da válvula de aço inoxidável pode suportar desgaste de partículas e corrosão média

Design de longa vida: A vida útil sob condições de trabalho adversas é 3 a 5 vezes maior que a das válvulas com vedação suave

Manter vantagens

Design modular: Os principais componentes adotam um design modular, tornando a manutenção e a substituição convenientes

Manutenção online: Algumas estruturas suportam manutenção online para reduzir o tempo de inatividade

Peças sobressalentes padronizadas: Em conformidade com as normas DIN/EN, as peças sobressalentes são fáceis de obter e têm forte intercambialidade

Campos de aplicação típicos

Engenharia Química e Indústria Petroquímica

Oleoduto e gasoduto de alta temperatura

Sistema de transporte de catalisador

Forte controle de meio solvente

Energia e Eletricidade

Sistema de vapor da central elétrica

Tubulação de água de alimentação da caldeira

Tratamento de gases de combustão em alta temperatura

Metalurgia e Mineração

Gasoduto de transporte de carvão pulverizado

Sistema de controle de polpa

Tratamento de gás de alta temperatura

Indústria especial

Incineração de resíduos para geração de energia

Sistema de óleo de transferência de calor de alta temperatura

Pipelines de processo em condições de trabalho severas

Guia de seleção e configuração

Configuração padrão

Sistema de haste de válvula anti-explosão

Par de vedação rígida de metal

Dispositivo antiestático

Projeto de segurança contra incêndio

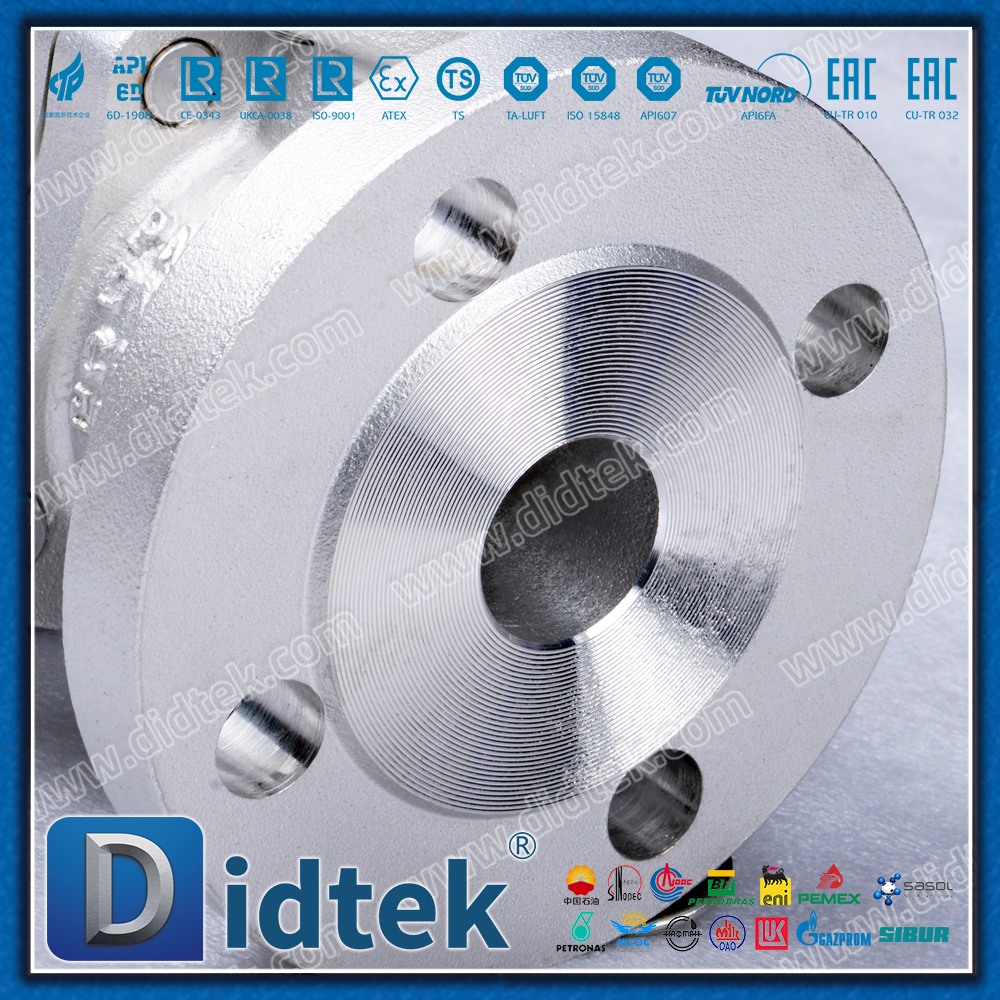

Conexão de flange padrão DIN

Configuração opcional

Tampa estendida da válvula: Usada para isolamento de alta ou baixa temperatura

Atuador: Caixa de velocidades manual/atuador pneumático/elétrico

Dispositivo de travamento: Usado para travar com segurança os estados aberto e fechado da válvula

Revestimento especial: Anticorrosão para a cavidade interna ou tratamento especial para a superfície externa

Drenagem/Exaustão: Interface de descarga do corpo da válvula

Resumo do valor técnico

A válvula de esfera flutuante da haste da válvula anti-explosão com vedação rígida de metal de aço inoxidável padrão DIN / EN, através da combinação perfeita de design intrinsecamente seguro e o sistema padrão europeu, fornece aos usuários industriais

O mais alto nível de segurança: O design da haste da válvula anti-explosão elimina completamente os principais riscos de segurança

Adaptabilidade superior às condições de trabalho: A estrutura de vedação metálica pode suportar temperaturas extremas e meios abrasivos

Garantia de conformidade padrão: Totalmente compatível com os padrões DIN/EN para garantir a qualidade e intercambialidade do produto

Longa vida útil: materiais de alta qualidade e fabricação precisa garantem uma operação confiável a longo prazo

Este produto é particularmente adequado para pontos de aplicação críticos com requisitos extremamente elevados de segurança e confiabilidade, como alta temperatura, alta pressão e meios perigosos. É um guardião da segurança para condições de trabalho de alto risco em indústrias de processo.
