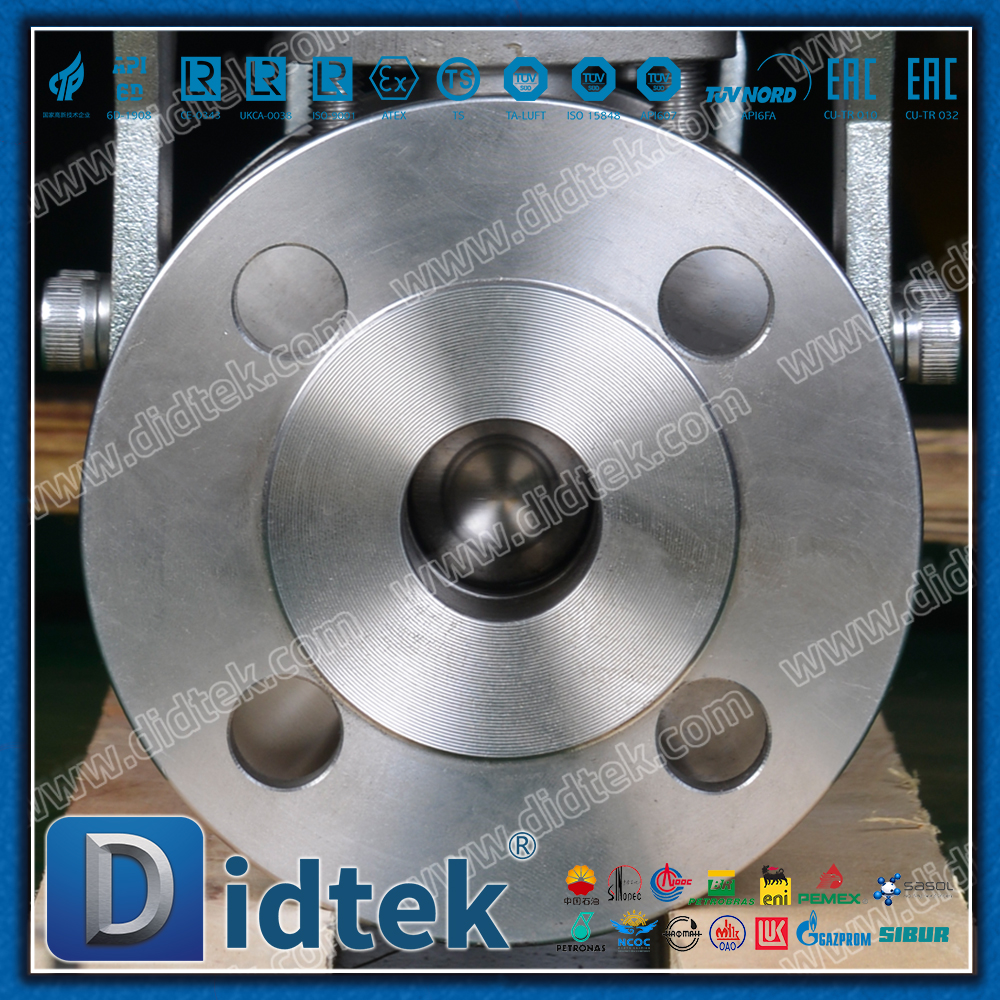

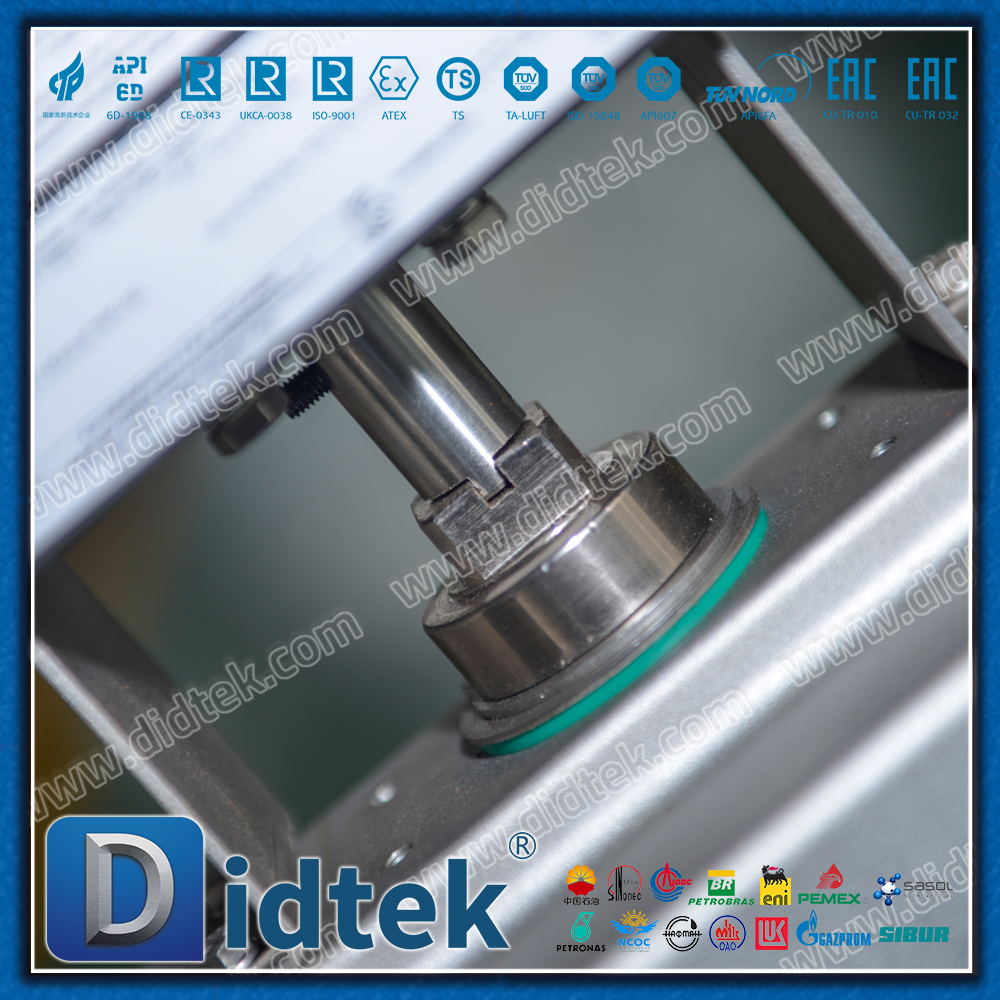

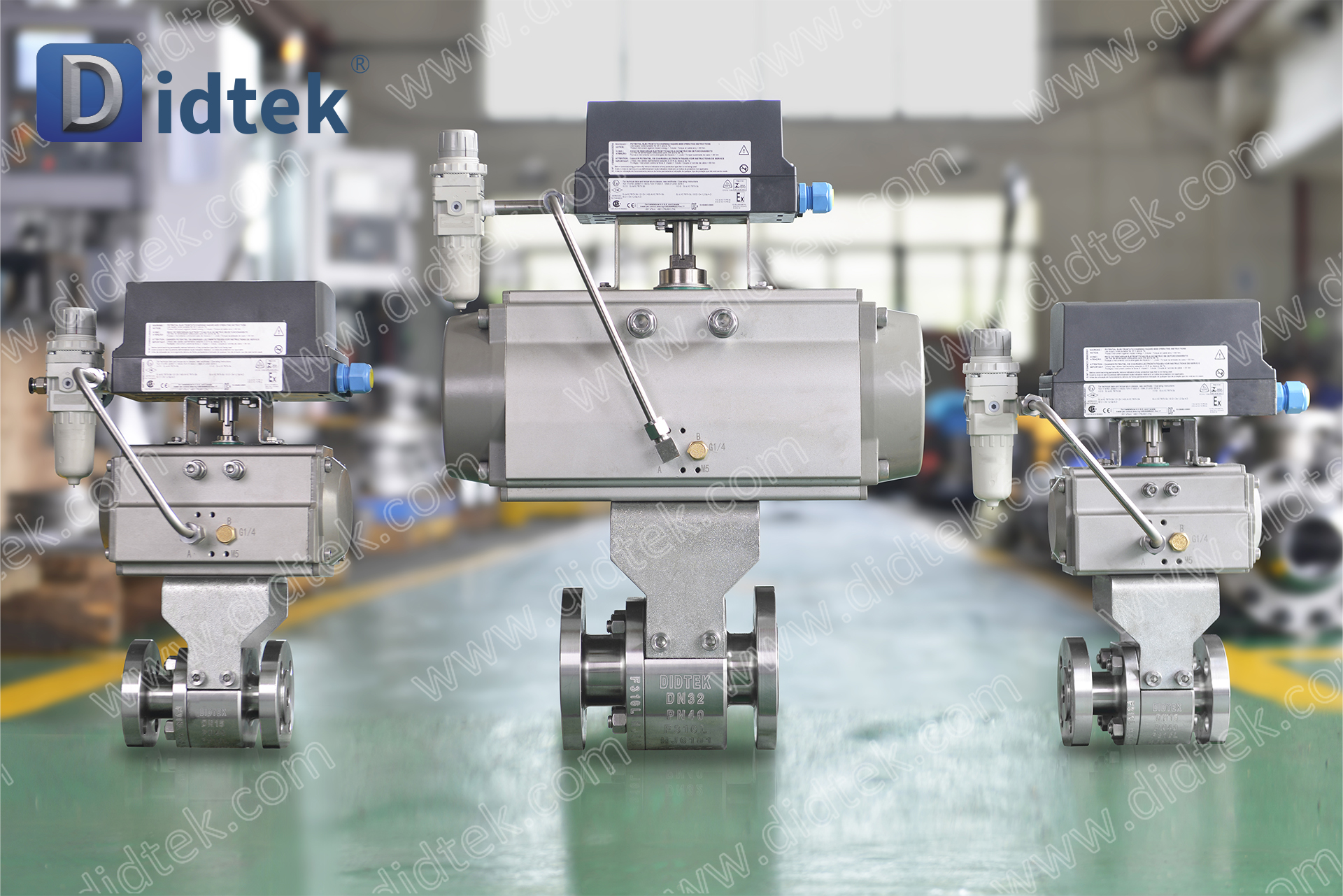

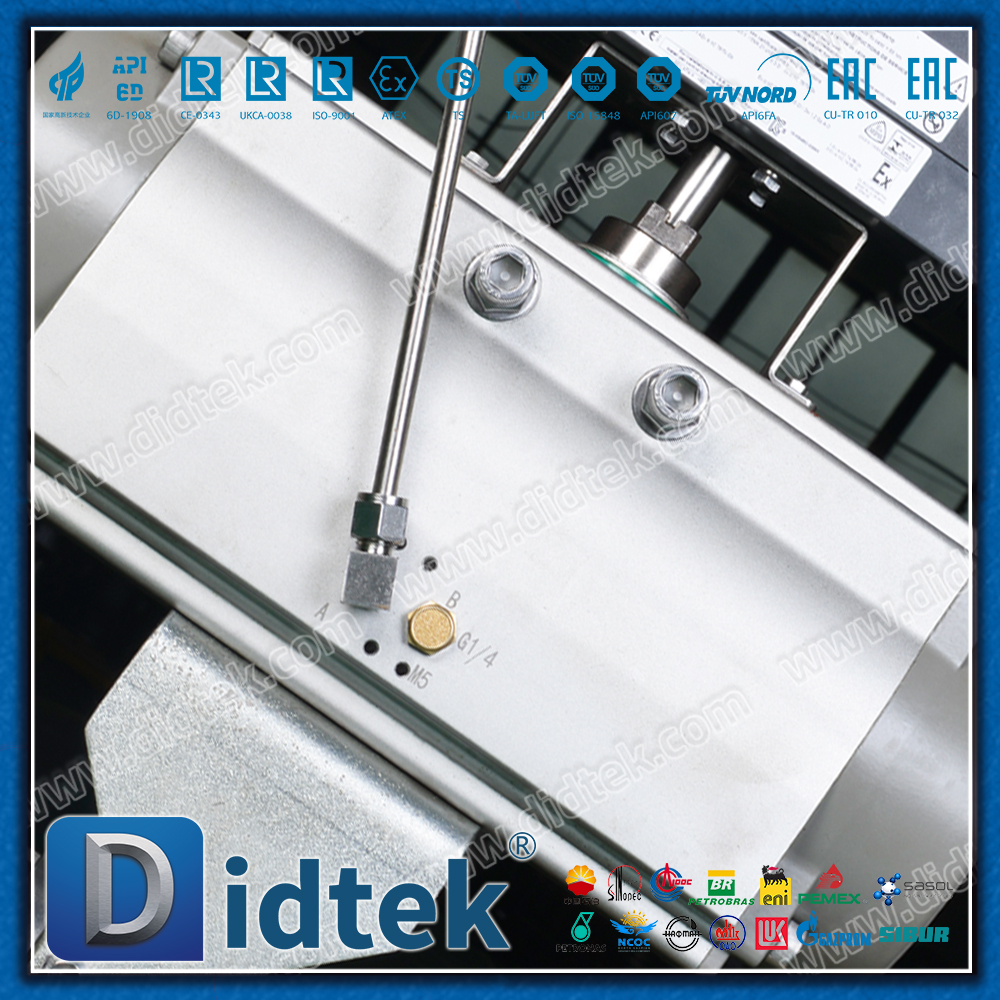

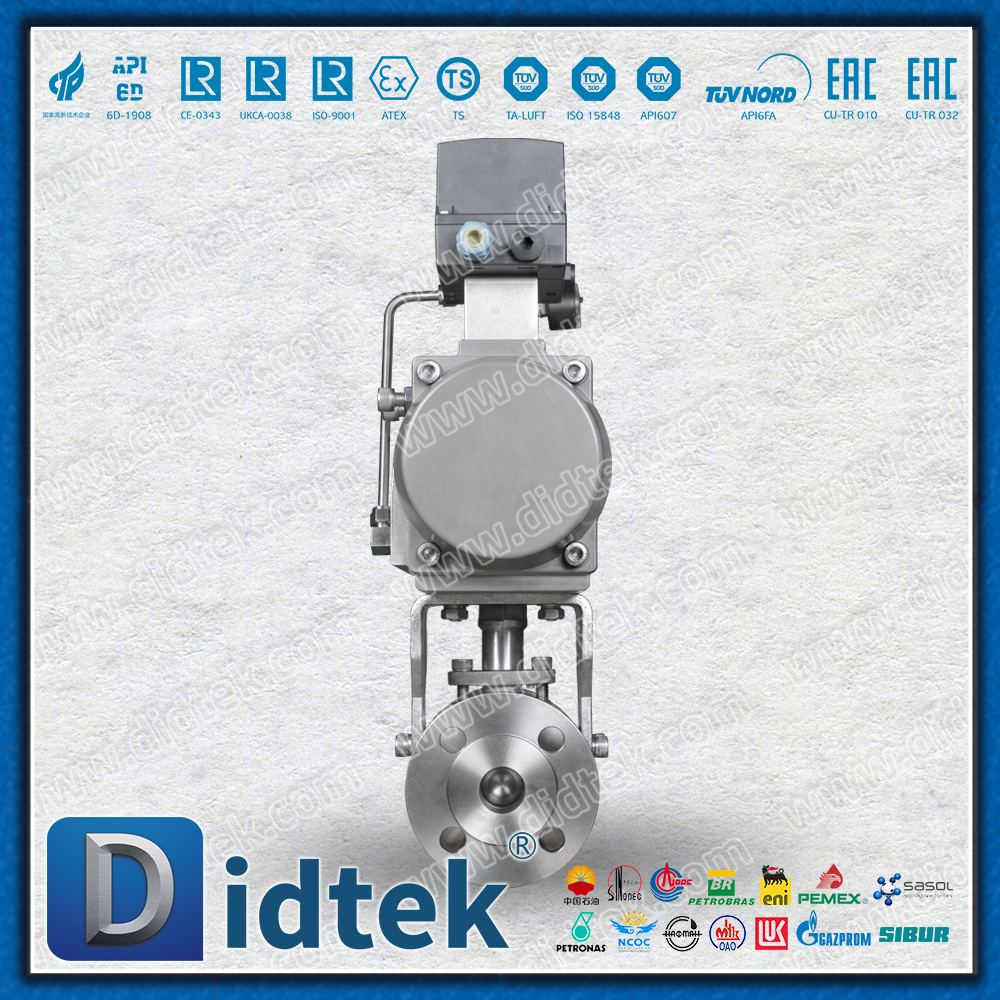

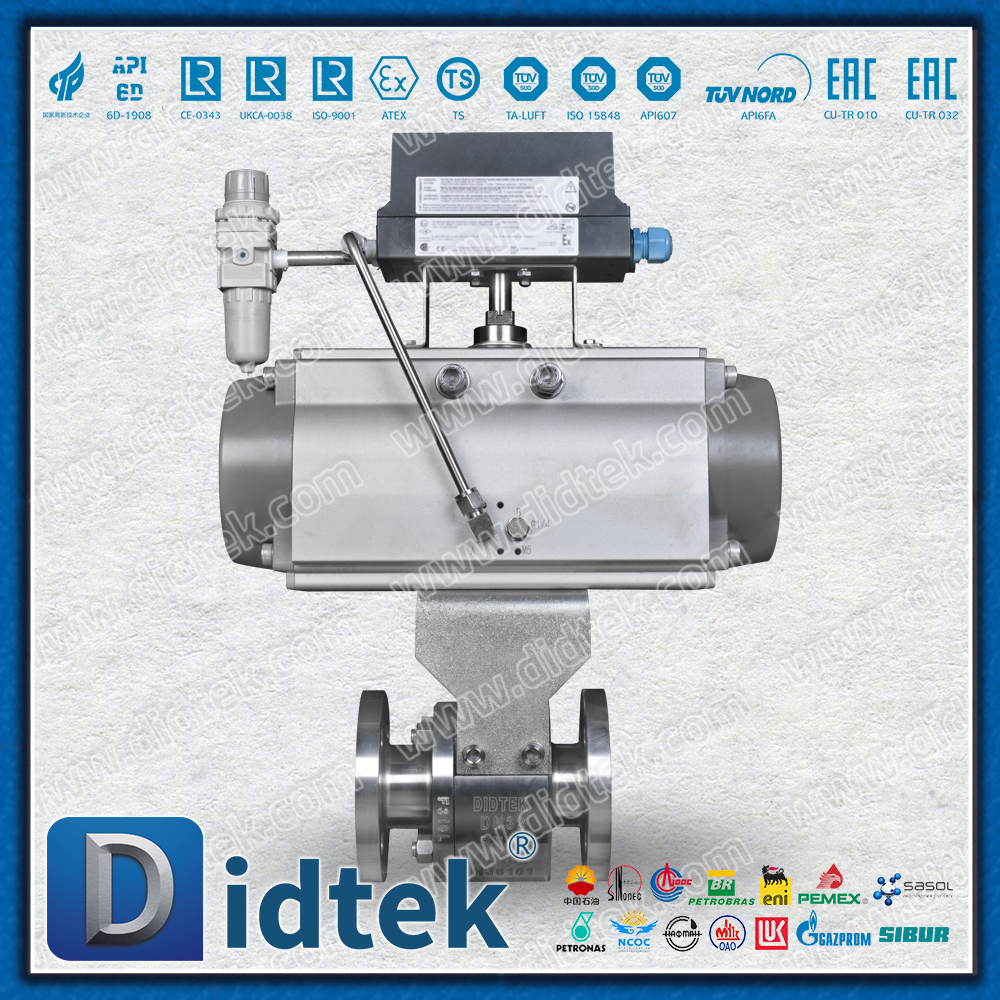

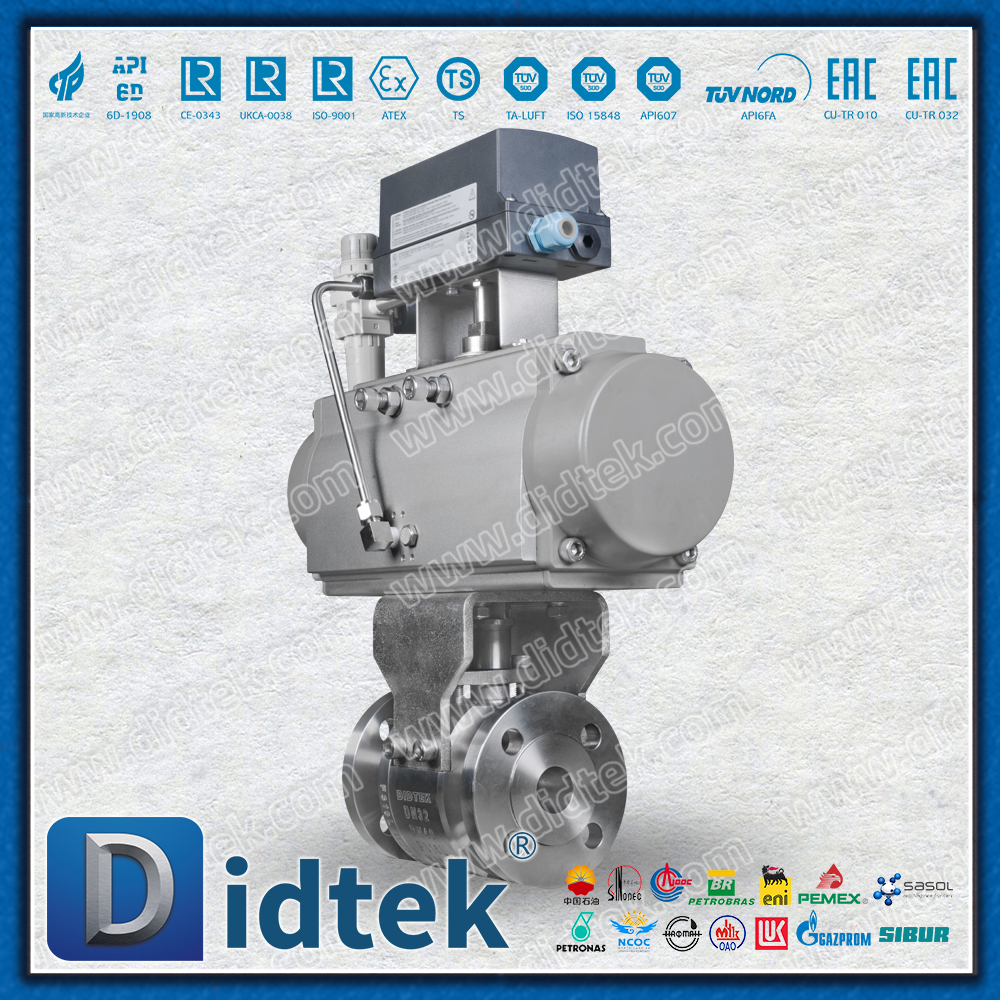

Válvula de esfera pneumática Didtek F316L

Visão geral do produto

'F316L' geralmente se refere ao corpo da válvula cujo material principal é o aço inoxidável ASTM A182 F316L. Este material contém molibdênio, portanto possui excelente resistência à corrosão e é particularmente adequado para o manuseio de meios corrosivos. As válvulas de esfera pneumáticas usam ar comprimido como energia para acionar os atuadores para obter rápida abertura, fechamento ou ajuste da válvula.

Válvula de esfera pneumática Didtek F316L

Parâmetros/descrições típicas do projeto

Material do corpo da válvula: aço inoxidável F316L (ASTM A182 F316L)

Modo de acionamento: Pneumático (ar comprimido)

Métodos de conexão: flange, wafer, soldagem, braçadeira (grau sanitário), etc.

Forma estrutural: Esfera flutuante ou esfera fixa; Duas peças ou três peças

Material de vedação PTFE (politetrafluoretileno): Escolha geral, resistente à corrosão. Outros, como PPL, também são comuns.

A cobertura do diâmetro nominal é ampla, geralmente variando de DN10 a DN100 ou maior

Os graus de pressão comuns incluem PN16, PN25, PN40, etc.

Os meios aplicáveis ​​incluem água, gás, óleo, líquidos/gases corrosivos ácidos ou alcalinos, vapor, etc.

A pressão da fonte de gás é geralmente de 0,4 a 0,8 MPa

A temperatura aplicável varia dependendo do material de vedação. Para vedações de PTFE, é de aproximadamente -29°C a 200°C

As características do projeto podem incluir estrutura à prova de fogo, estrutura antiestática, haste da válvula anti-sopro, plataforma alta ISO 5211, etc.

Funções e recursos

Forte resistência à corrosão: O material do núcleo, aço inoxidável F316L, pode resistir eficazmente à erosão de vários meios corrosivos.

Abertura e fechamento rápidos: O acionamento pneumático pode alcançar abertura e fechamento rápidos em um ângulo de 90 graus, tornando-o adequado para aplicações que exigem abertura e fechamento frequentes ou corte rápido.

Vedação confiável: Utilizando materiais de vedação macios, como PTFE, é fácil obter vazamento zero.

Controle de automação: Pode ser facilmente integrado a um sistema de controle de automação em conjunto com acessórios como válvulas solenóides, chaves fim de curso e posicionadores.

Projeto de segurança: Muitos produtos são equipados com estruturas à prova de fogo (que podem manter um certo grau de vedação em caso de incêndio) e estruturas antiestáticas (que podem descarregar a eletricidade estática gerada pelo atrito entre a esfera e a haste da válvula).

Indústrias de aplicação típicas

Este tipo de válvula é amplamente utilizado em indústrias de processo que exigem resistência à corrosão e controle automático:

Engenharia química e petroquímica: Manuseio de vários meios corrosivos, como ácidos, álcalis e solventes.

Farmacêutica e bioengenharia: Válvulas esfera pneumáticas especialmente sanitárias, utilizadas em ambientes com altas exigências de condições assépticas e livres de poeira.

Alimentos e bebidas: O material e o tratamento de polimento atendem às normas de higiene.

Tratamento de água e proteção ambiental: Aplicável a sistemas de dosagem, tratamento de águas residuais e outros elos.

Sistema de vácuo: Válvulas de esfera especialmente projetadas podem ser usadas para controle de fluxo médio sob condições de vácuo.

Especificação de projeto:
