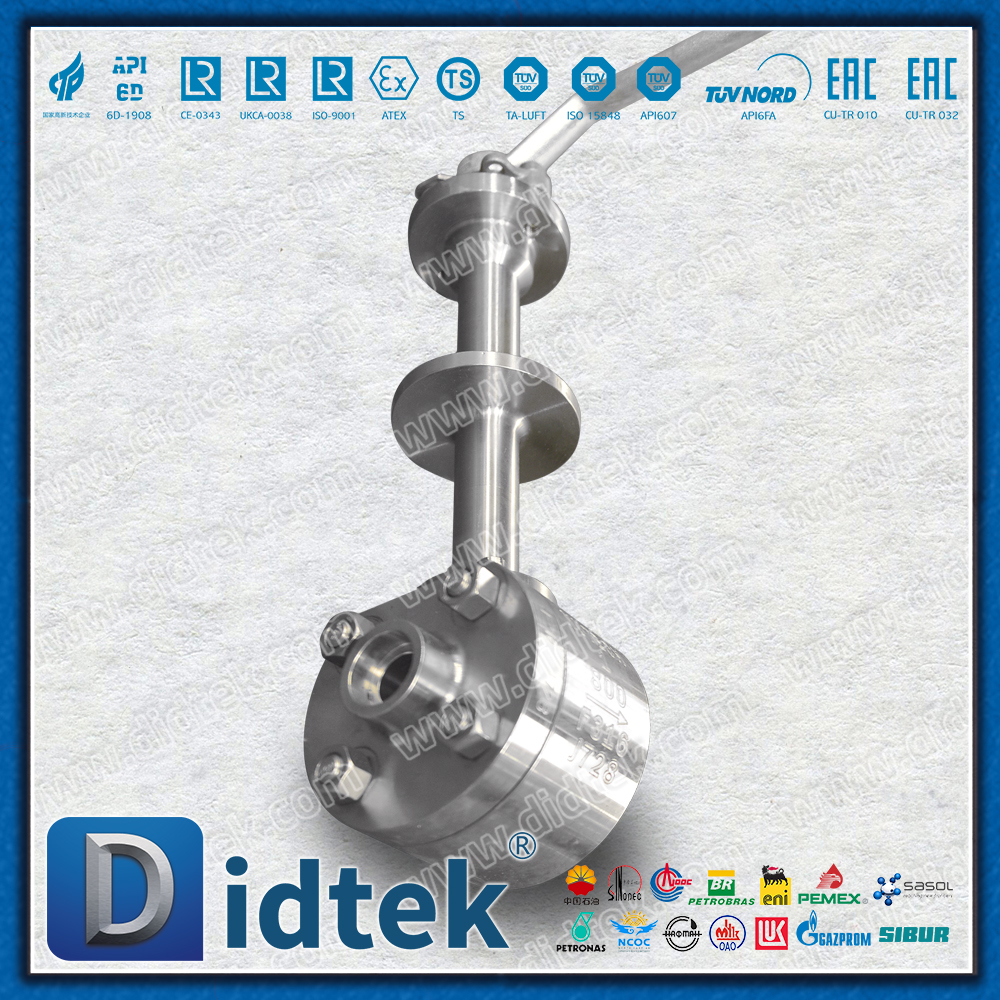

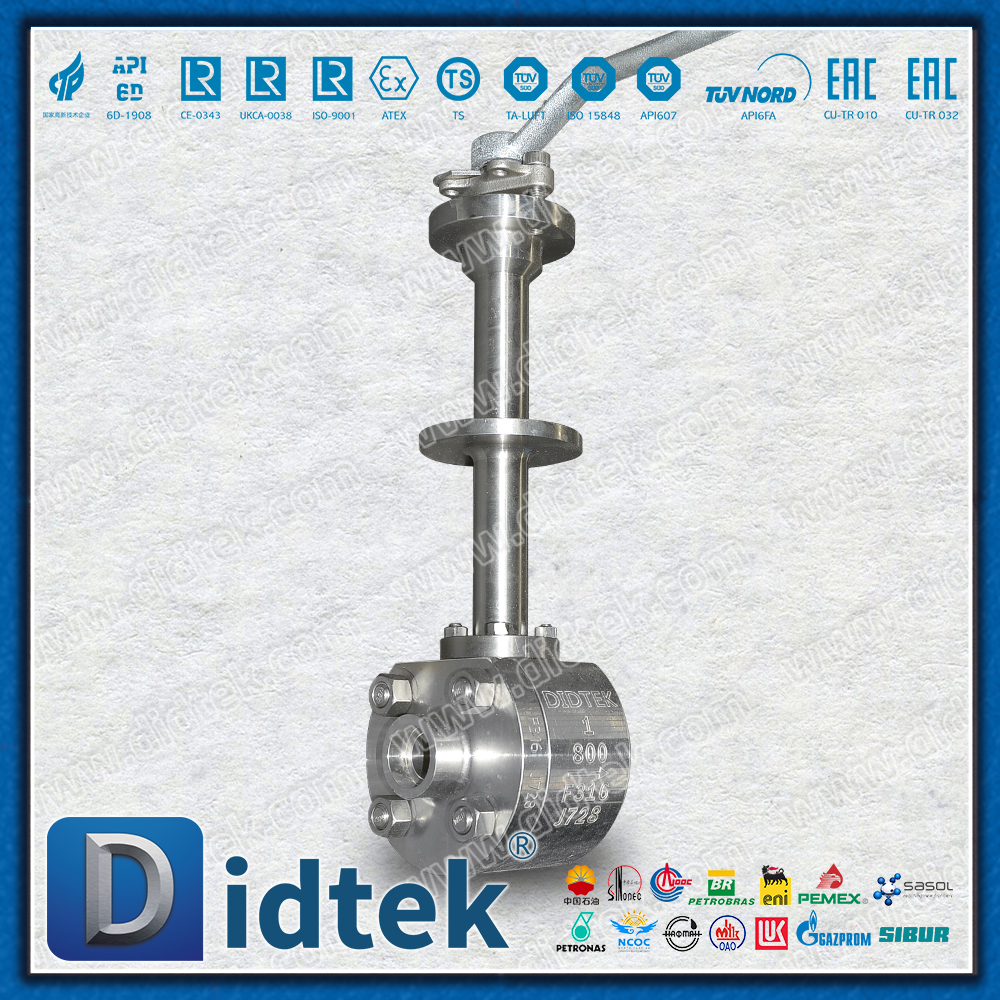

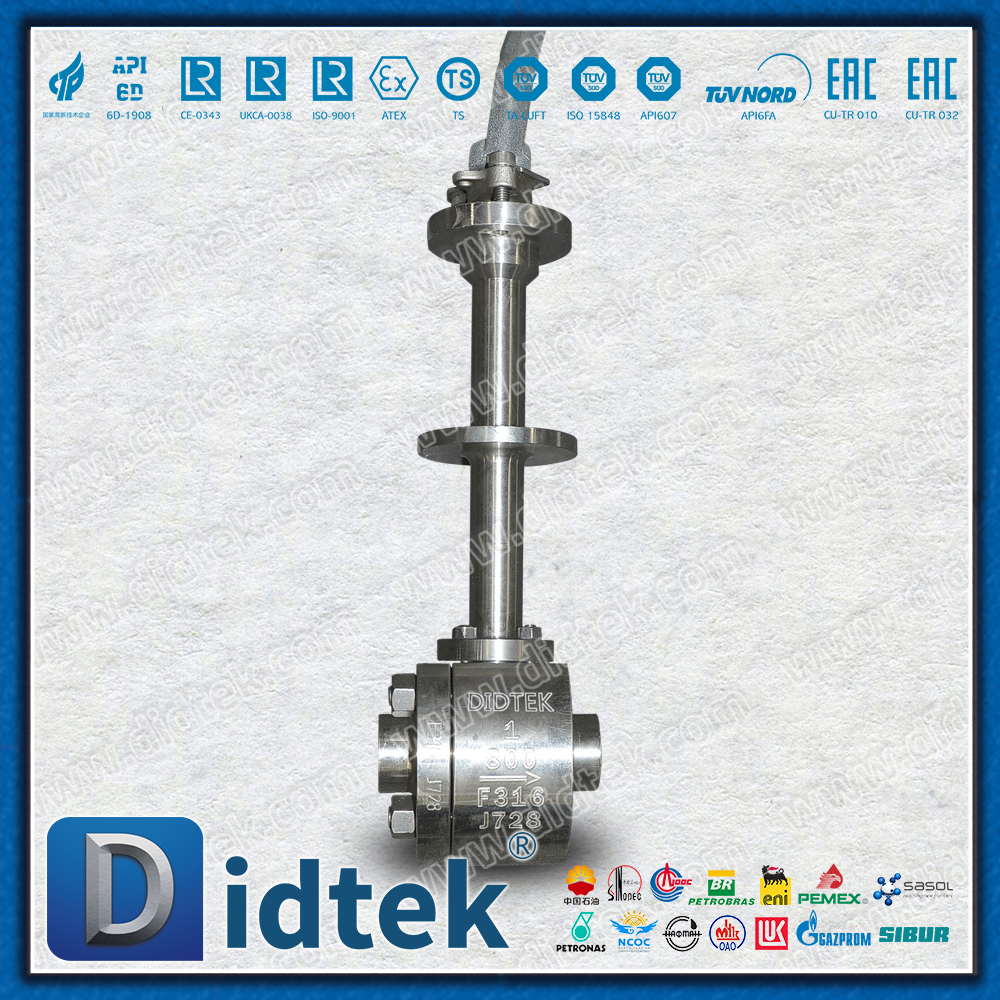

Válvula de esfera soldada com soquete criogênico PCTFE Seat F316

Visão geral do produto

A válvula de esfera soldada com sede de válvula PCTFE de baixa temperatura F316 é uma válvula especial especialmente projetada para condições de trabalho criogênicas. Ela adota corpo de válvula forjado em aço inoxidável ASTM A182 F316 e é equipada com sede de válvula PCTFE (policlorotrifluoroetileno) conectada por soldagem de soquete. Ele mantém excelente desempenho de vedação e integridade estrutural em um ambiente de temperatura extremamente baixa de -196°C e é uma solução ideal para o tratamento de meios criogênicos, como gás natural liquefeito (GNL), nitrogênio líquido e oxigênio líquido.

Especificações técnicas

Recursos do produto

1. Assento de válvula PCTFE especial de baixa temperatura

Adaptabilidade a temperaturas ultrabaixas

Mantém excelente elasticidade e desempenho de vedação a -196°C

A permeabilidade ultrabaixa evita danos na sede da válvula causados ​​pela penetração média

Possui excelente resistência ao fluxo frio e pode manter a pré-carga por um longo tempo

Excelente desempenho mecânico

Resistência à compressão ≥ 70 MPa (2-3 vezes maior que a do PTFE)

Possui alta dureza e excelente resistência ao desgaste

Compatibilidade química

Resistente à corrosão pela maioria dos ácidos, álcalis e solventes

É aplicável a meios criogênicos como GNL, nitrogênio líquido e oxigênio líquido

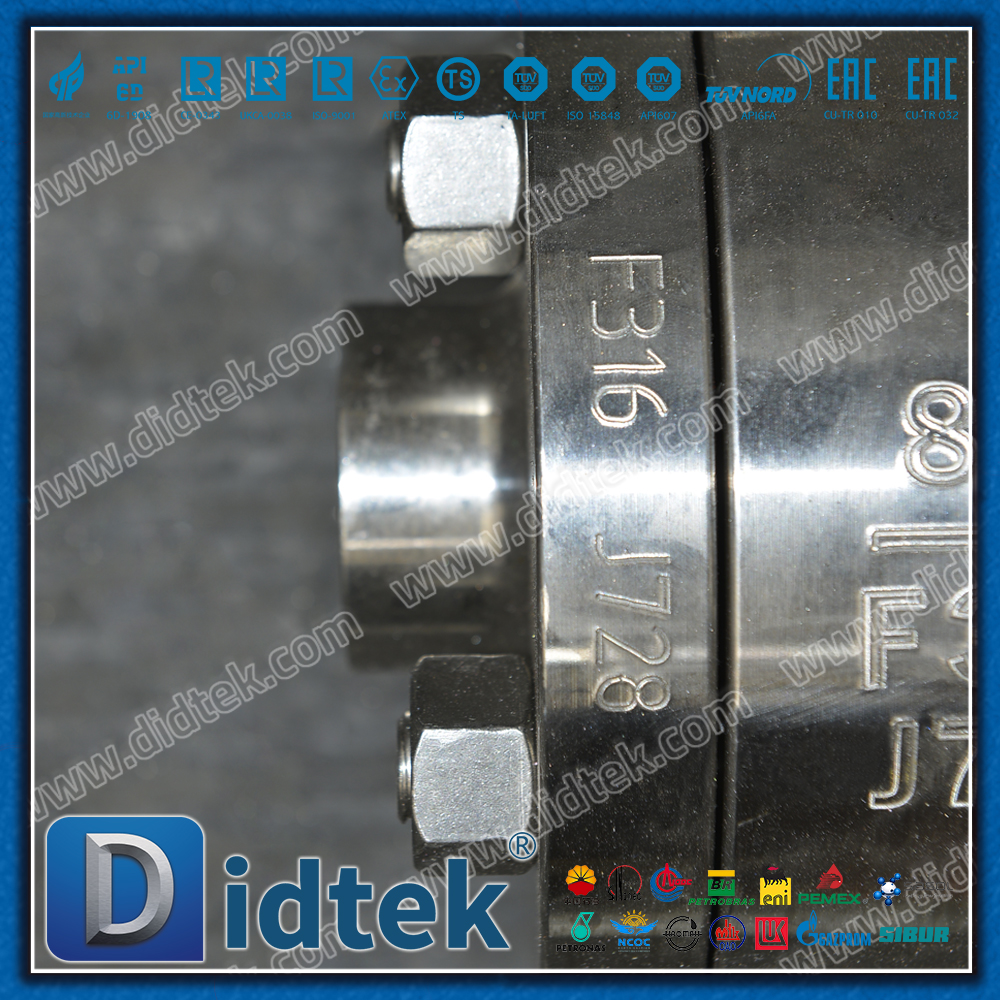

2. Tratamento criogênico profundo de aço inoxidável F316

Garantia de resistência a baixas temperaturas

Todas as peças que suportam pressão são submetidas a tratamento criogênico profundo a -196°C

Elimine o estresse de fabricação e estabilize a estrutura organizacional

Garanta resistência ao impacto em baixas temperaturas

Certificação de materiais

Fornecer o certificado de material de 3.1

A energia de impacto de baixa temperatura é ≥ 41 J@ -196℃

3. Projeto de conexão de soldagem de soquete

Conexão permanente

Ele é soldado em um sistema de tubulação para obter uma conexão com vazamento zero

É adequado para condições de trabalho de alta pressão e vibração

Economize espaço de instalação e tenha uma aparência elegante

Otimização de soldagem

O design do bisel está em conformidade com o padrão ASME B16.25

Reserve uma tolerância apropriada para a contração de soldagem

4. Estrutura de pescoço estendida de baixa temperatura

Isolamento térmico eficaz

Estenda o pescoço da válvula para garantir que a temperatura da caixa de empanque esteja acima de 0 ℃

Evite que a haste da válvula fique presa devido à formação de gelo

Comprimento padrão e comprimento personalizado estão disponíveis

Projeto de isolamento frio

Um anel de fixação da camada de isolamento frio é fornecido na superfície externa do pescoço da válvula

É conveniente para a construção contínua da camada de isolamento frio

5. Sistema de vedação especial para tratamento criogênico

Embalagem multinível

Vedação principal: Grafite flexível de baixa temperatura

Vedação secundária: Estrutura de fole (opcional)

Vedação à prova de poeira: material especial para baixas temperaturas

Design antibloqueio

Compensação de baixa temperatura para a folga entre a esfera e a sede da válvula

Evitar emperramento causado por encolhimento em baixa temperatura

Campo de aplicação

1. Gás natural liquefeito

Sistema de carga e descarga do terminal de recebimento de GNL

Pipeline de processo da unidade de liquefação

Controle de entrada e saída do tanque de armazenamento

Válvula de corte na frente do vaporizador

2. Gases industriais

Tubulações de oxigênio líquido/nitrogênio líquido para unidades de separação de ar

Sistema de alimentação e descarga de tanques de armazenamento de líquidos

Sistema de carga e descarga de caminhão tanque

Entrada e saída da bomba de transferência de líquido criogênico

3. Especialidades químicas

Sistema solvente de baixa temperatura

Dispositivo especial de liquefação de gás

Equipamento experimental de temperatura ultrabaixa

4. Nova energia

Sistema de armazenamento de hidrogênio líquido

Sistema de resfriamento supercondutor

Combustível criogênico aeroespacial

Resumo

A válvula de esfera soldada com sede de válvula PCTFE de baixa temperatura F316, através da combinação perfeita de materiais dedicados de baixa temperatura, estrutura criogênica otimizada e processo de fabricação preciso, fornece para a indústria criogênica

Vedação criogênica confiável: A sede da válvula PCTFE mantém excelente elasticidade a -196°C

Longa vida útil: O tratamento criogênico profundo garante a estabilidade do material em baixas temperaturas

Conexão absolutamente segura: A conexão de soldagem por soquete atinge vazamento zero permanente

Manutenção conveniente: O design modular suporta manutenção rápida

Este produto é a escolha ideal para os campos de GNL, gás industrial e química criogênica. Com seu excelente desempenho em baixas temperaturas e qualidade confiável, oferece uma garantia segura e confiável para o tratamento de meios criogênicos.
