Metal de aleta refrigerando de alta temperatura do ℃ F316 545 à válvula de bola de flutuação do metal

Posicionamento do produto principal

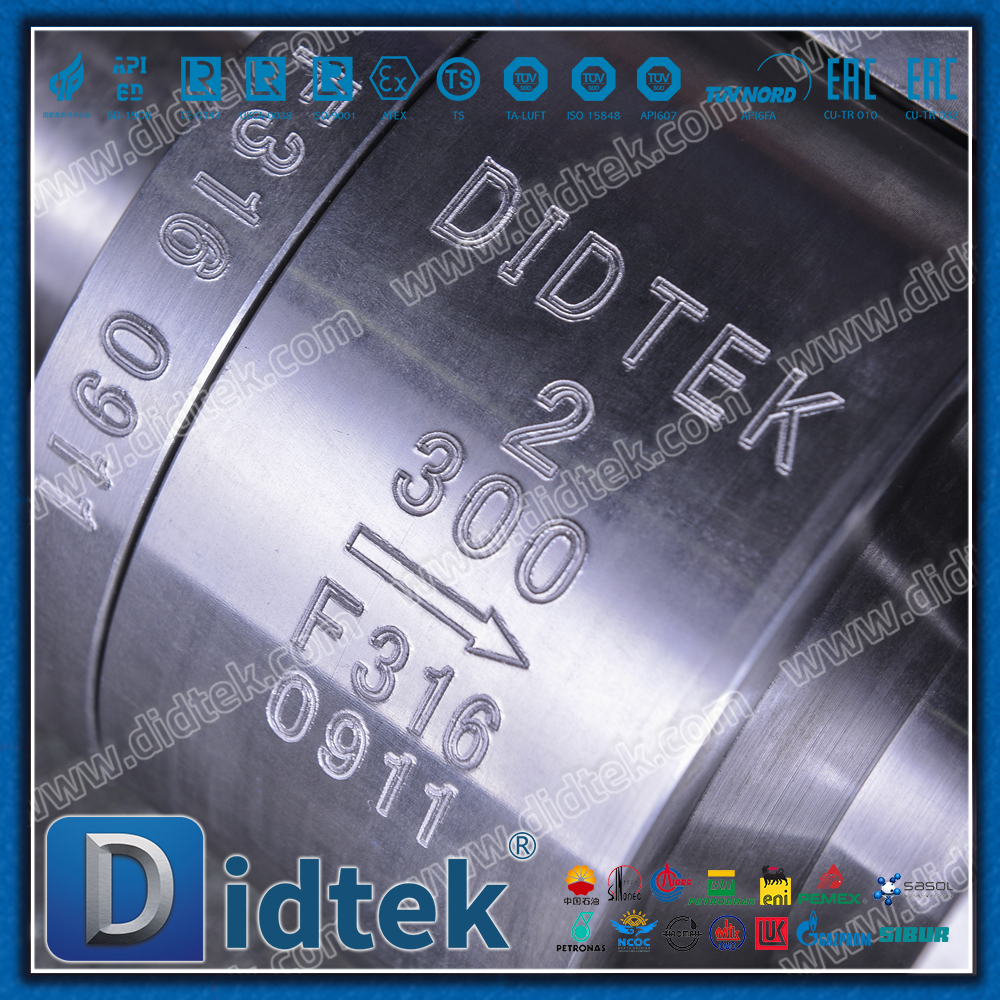

A válvula de esfera especial especialmente projetada para condições de trabalho em temperaturas ultra-altas adota corpo de válvula de aço forjado ASTM A182 F316, aletas de dissipação de calor integradas e sistema de vedação rígida metal-metal. Ele pode operar de forma estável em um ambiente de temperatura ultra-alta de 545°C, alcançando corte seguro e controle confiável de meios de alta temperatura.

Tabela de parâmetros de especificação técnica

Principais recursos de design

1. Sistema de vedação rígida de metal de temperatura ultra-alta

Par de vedação em liga especial

Esfera: base F316 + liga Stellite 6 pulverizada supersônica

Assento da válvula: Carga de mola Inconel 718 + Superfície de vedação Stellite 21

Projeto de compensação térmica

Um grupo de molas prato é adotado para compensar a diferença na expansão térmica em altas temperaturas

Certifique-se de que a pressão específica de vedação permaneça constante durante todo o processo, desde a temperatura ambiente até 545°C

Processo de tratamento de superfície

A superfície de vedação é polida espelhada para Ra≤0,2μm

Design de gradiente de dureza: Superfície HRC 58-62, substrato HRC 28-32

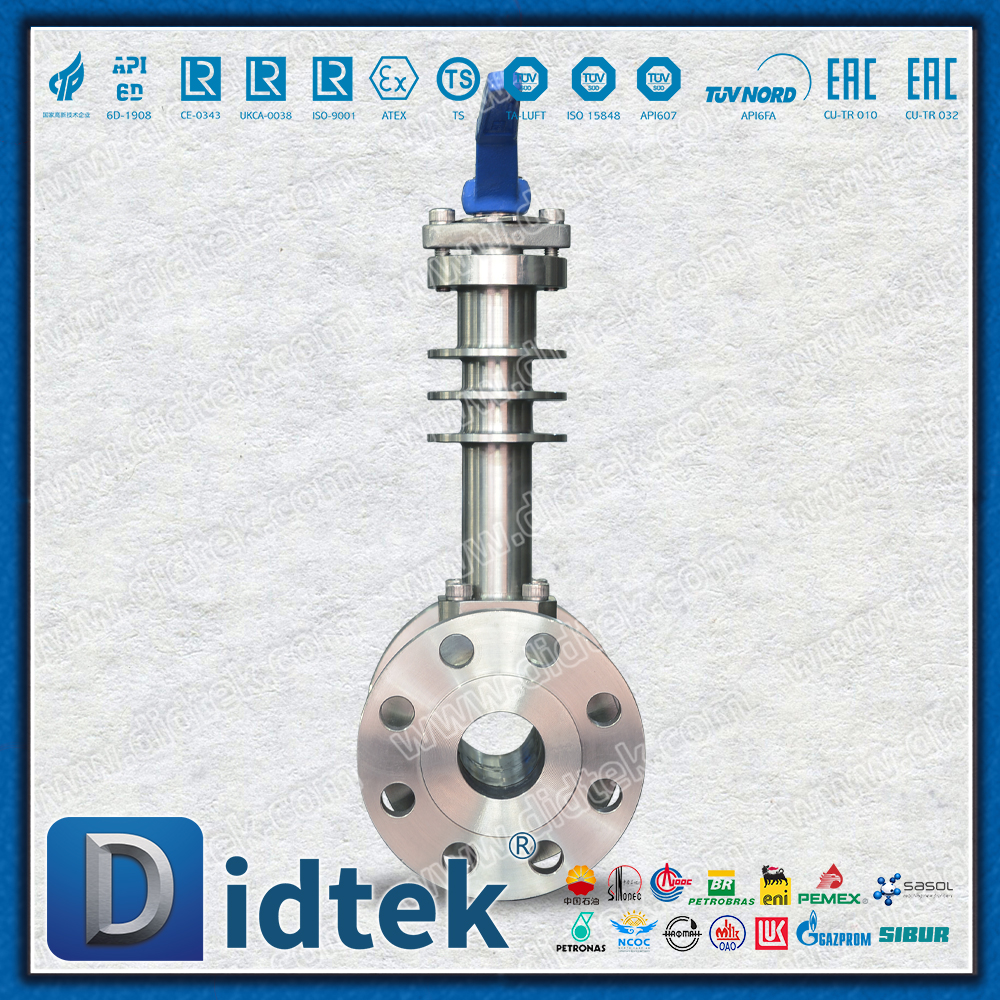

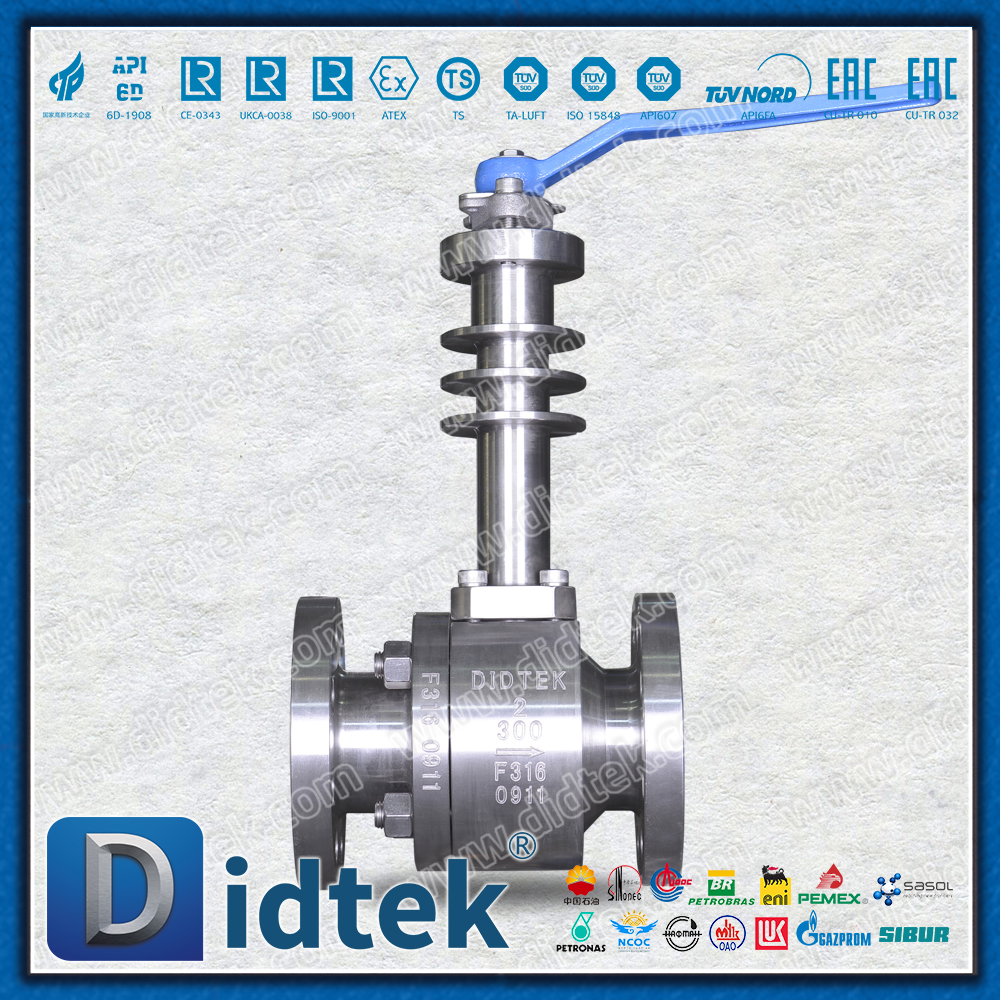

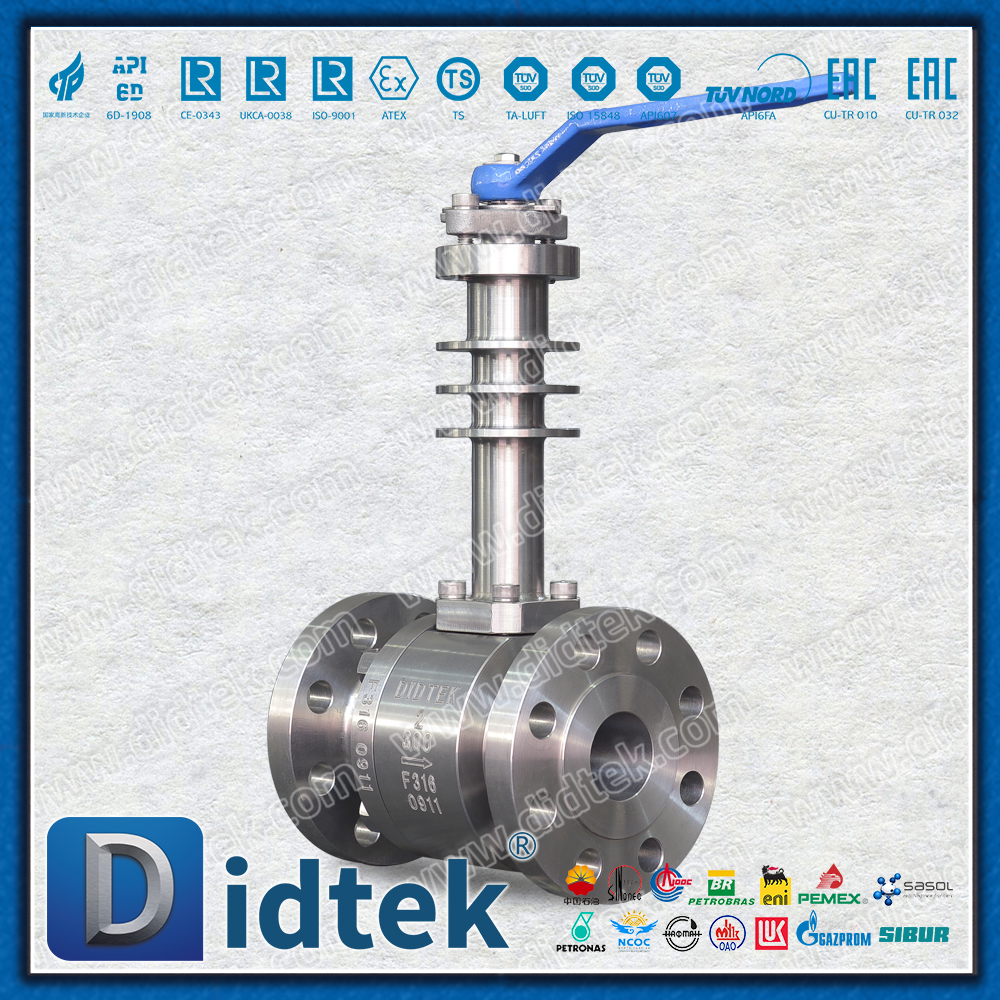

2. Sistema integrado de aletas de dissipação de calor

Design de dissipação de calor de alta eficiência

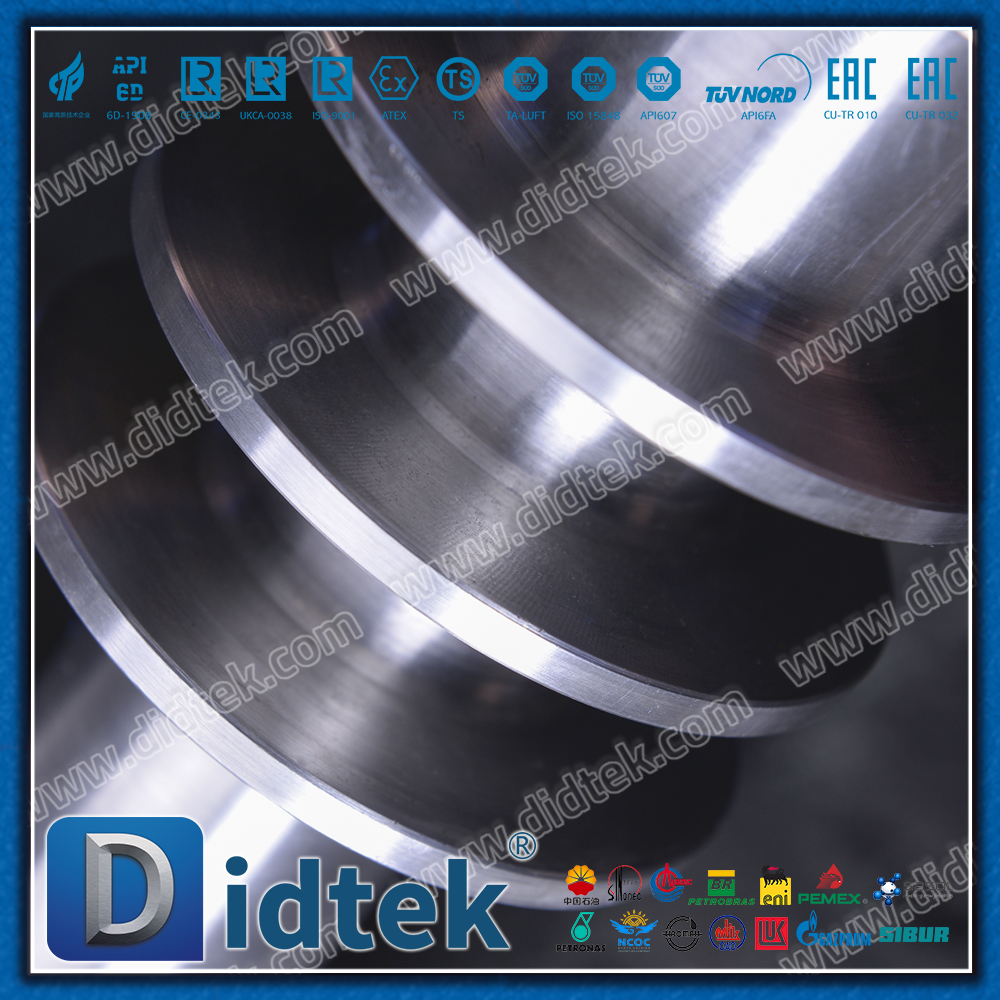

Aletas radiais de dissipação de calor são integradas na área da tampa da válvula, aumentando a área de dissipação de calor em 300%.

Formato e espaçamento das aletas otimizados por dinâmica de fluidos computacional (CFD)

Efeito de controle de temperatura

A temperatura na área da haste da válvula é reduzida em 200-250°C (em comparação com o projeto sem dissipação de calor)

A temperatura de trabalho da caixa de empanque deve ser controlada abaixo de 345°C

Integridade estrutural

As aletas e a tampa da válvula são integralmente forjadas sem concentração de tensão térmica

Possui excelente resistência ao choque térmico e pode se adaptar a choques de temperatura frequentes

3. Sistema aprimorado de embalagem para alta temperatura

Selo combinado multicamadas

Vedação principal: Anel de grafite flexível reforçado, com resistência à temperatura de 650 ℃

Vedação intermediária: vedação secundária de fole Inconel 718

Vedação à prova de poeira: embalagem especial de fibra cerâmica

Mecanismo de compensação automática

O conjunto da mola prato fornece força de fixação contínua

Suporte para reposição de preenchimento on-line

Explicação detalhada das vantagens de desempenho

Desempenho em alta temperatura

Estabilidade do material: F316 pode ser usado por um longo período a 545°C, garantindo que a precipitação da fase σ seja controlada

Confiabilidade de vedação: Após 1000 testes de ciclo térmico (temperatura ambiente ↔545°C), ainda mantém o grau de vedação ANSI B16.104 Classe V

Estabilidade operacional: A taxa de mudança de torque em altas temperaturas é inferior a 15%

Desempenho de dissipação de calor

Dados medidos

Quando a temperatura média é 545°C, a temperatura na área de vedação da haste da válvula é ≤345°C

A temperatura da interface de instalação do atuador é ≤200℃

Vida útil

A vida útil da gaxeta é estendida de 3 a 5 vezes

A vida útil do sistema de rolamento é estendida de 2 a 3 vezes

Desempenho de segurança

Segurança contra incêndio: passou no teste de incêndio da API 607 ​​versão 4

Design antiestático: sistema antiestático de alta temperatura, valor de resistência <10Ω

Vedação de emergência: Equipada de série com um sistema de injeção de selante de emergência

Campos de aplicação típicos

Indústria petroquímica

Sistema de regeneração de reação da unidade de craqueamento catalítico

Oleodutos e gasodutos de alta temperatura para unidades de coqueamento retardado

Tubulações de entrada e saída do forno de craqueamento de etileno

Energia e eletricidade

O principal sistema de vapor de unidades ultra-supercríticas

Sistema de exaustão de turbina a gás

Entrada e saída da caldeira de calor residual

Indústria metalúrgica

Sistema de recuperação de gás de coqueria

Sistema de purificação de gases de combustão de alta temperatura

Controle médio em fornos de tratamento térmico

Campos especiais

Sistema de geração de energia solar térmica

Sistema auxiliar de usina nuclear

Sistema de meio térmico de alta temperatura para processos químicos

Resumo

A válvula de esfera flutuante de vedação rígida de metal com aleta de dissipação de calor de alta temperatura F316, por meio de inovações multidimensionais em ciência de materiais, design termodinâmico e tecnologia de vedação, fornece:

Capacidade para temperaturas extremas: Operação estável em temperaturas ultra-altas de 545°C

Solução revolucionária de dissipação de calor: aletas de dissipação de calor integradas garantem a segurança térmica dos principais componentes

Garantia de vedação confiável: O sistema de vedação de liga especial é adequado para condições de trabalho extremas

Longa vida útil: A vida útil aumenta de 3 a 5 vezes em altas temperaturas

Grupos de clientes aplicáveis: Sistemas de dutos críticos em condições de temperatura ultra-alta em indústrias como petroquímica, energia e metalurgia.
