Estenda o capô de metal de alta temperatura para válvula de esfera de metal

Detalhes do produto

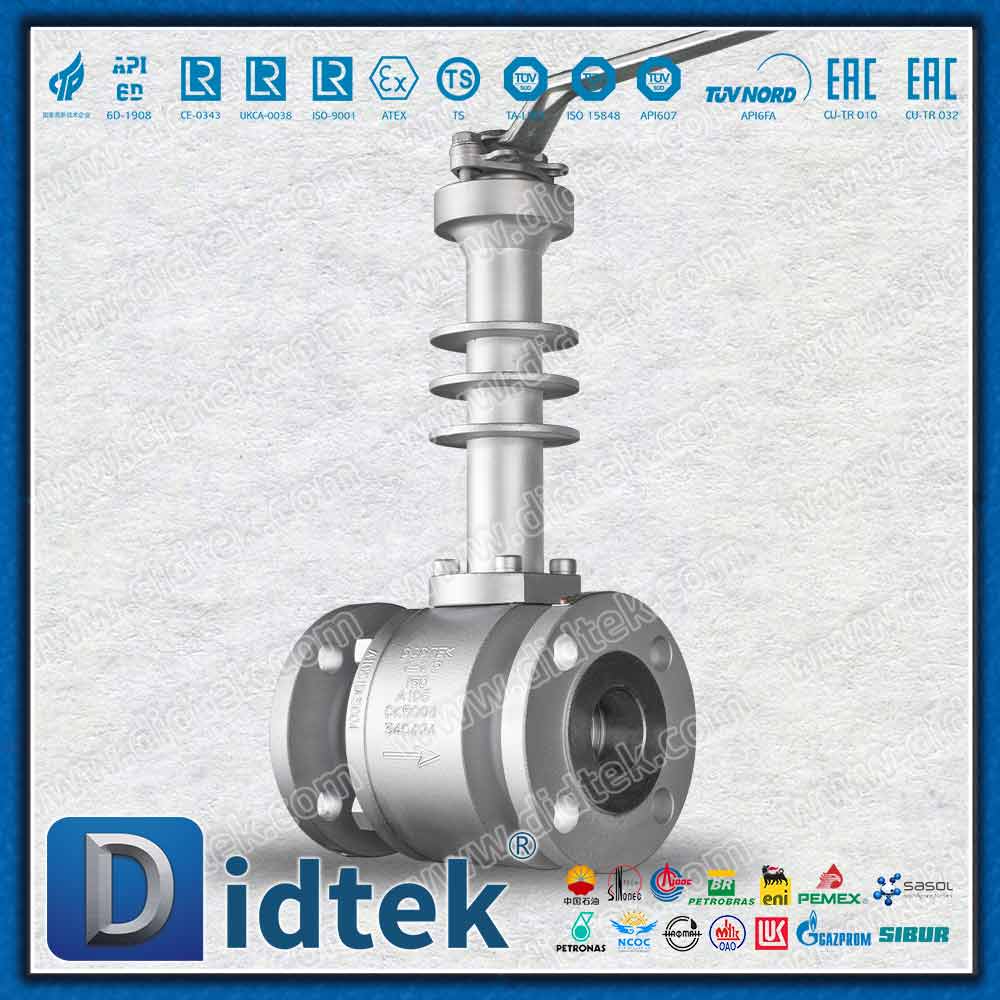

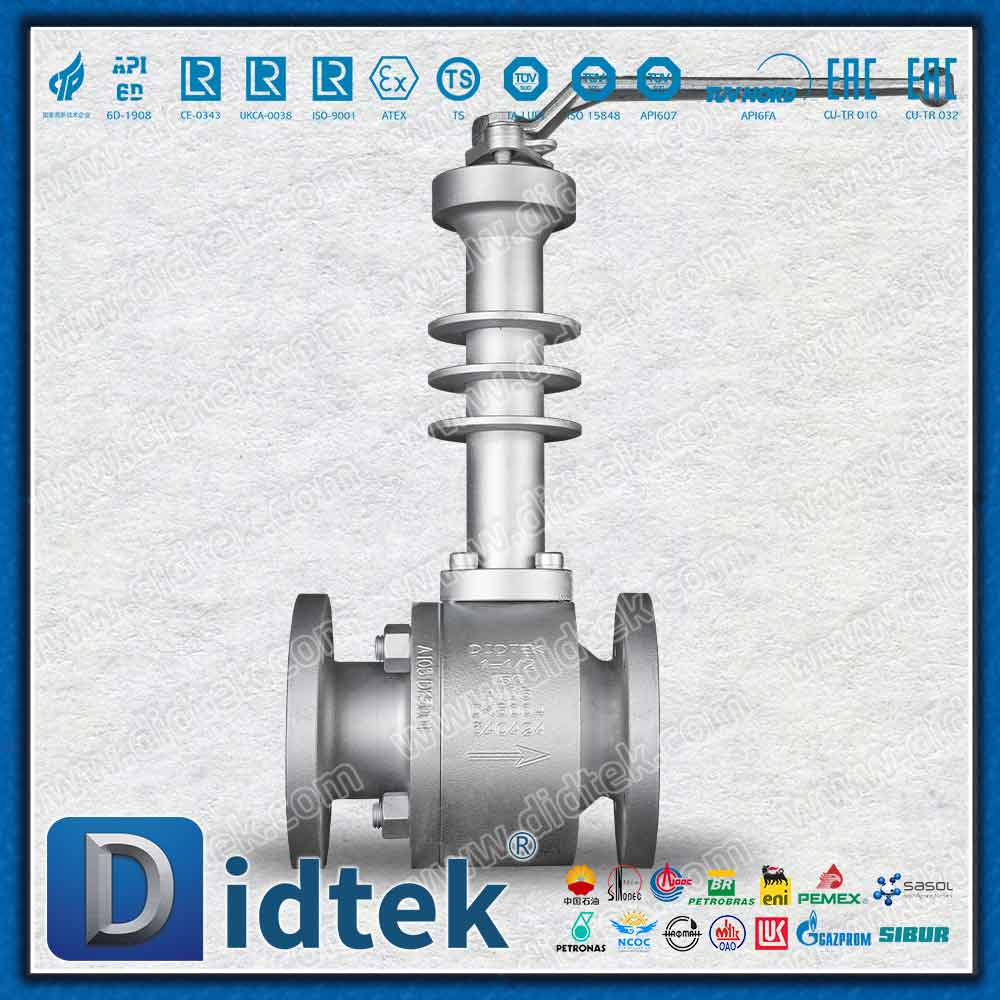

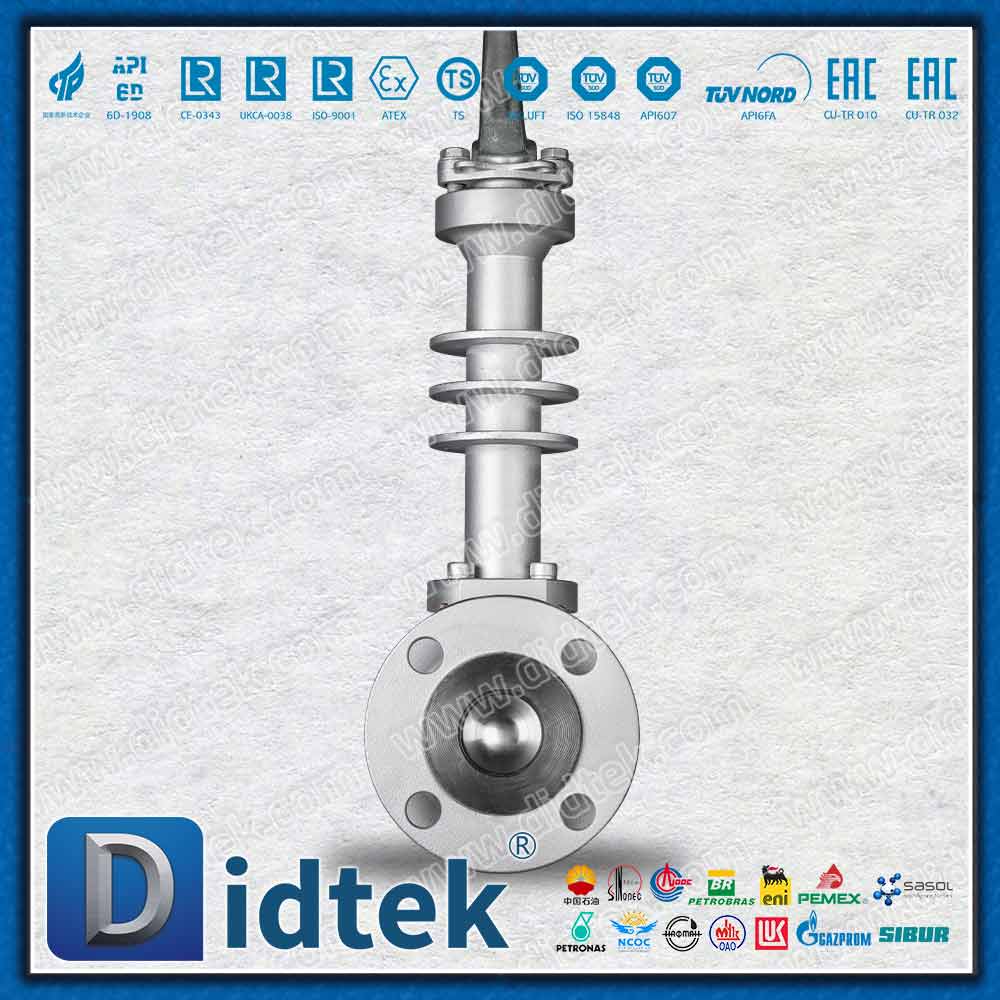

A válvula esférica metal-metal de alta temperatura com tampa estendida é meticulosamente projetada para serviços críticos de tubulações, onde temperaturas extremas de processo quebram os limites operacionais das válvulas convencionais de sede macia. Passar a mão ao longo do capô estendido especializado - muitas vezes chamado de coluna de dissipação de calor - revela uma estrutura forjada com precisão para serviços pesados, projetada com um propósito único: isolamento térmico. Ao distanciar fisicamente o sensível empacotamento da haste e os atuadores automatizados da fonte de calor escaldante, esse aprimoramento arquitetônico garante a integridade operacional a longo prazo e evita falhas prematuras de componentes críticos de controle.

O núcleo desta válvula apresenta um formidável sistema de vedação metal com metal fortalecido por tecnologias avançadas de endurecimento de superfície. Utilizando métodos de aplicação de combustível de oxigênio de alta velocidade (HVOF), as superfícies da esfera e da sede são coladas com carboneto de tungstênio (TCC) ou carboneto de cromo (CCC). Isto cria uma barreira quase impenetrável com uma dureza superficial superior a HRC 70+. O acabamento resultante não é apenas visualmente impecável, mas também mecanicamente inflexível, resistindo a escoriações severas, choque térmico e erosão abrasiva agressiva. Rectificados com precisão para tolerâncias exatas, os componentes internos se interligam para obter um fechamento à prova de bolhas, Classe V ou Classe VI. Esta capacidade de isolamento intransigente torna a válvula um recurso indispensável para controlar sais fundidos voláteis, óleos térmicos altamente condutivos e vapor superaquecido pressurizado.

Parâmetros do produto

Descrição do projeto

• Castelo de Extensão Térmica: O alojamento alongado da haste funciona como uma aleta de resfriamento altamente eficiente. À medida que a energia térmica extrema viaja para cima, a área de superfície estendida permite que o calor se dissipe no ambiente muito antes de atingir a vulnerável caixa de gaxeta. Esta gestão térmica estratégica prolonga exponencialmente o ciclo de vida dos elementos de vedação internos e dos atuadores externos.

• Revestimento Duro Superior (TCC/CCC): Através do rigoroso processo de aplicação HVOF, a esfera e as sedes recebem uma camada densa e uniforme de carbonetos avançados. Esta armadura ultrarrígida atinge uma classificação de até HRC 70+, proporcionando resistência excepcional contra arranhões, escoriações e erosão normalmente causadas por partículas de alta velocidade e calor extremo.

• Gaxeta com carga dinâmica: Projetado para se adaptar a ambientes dinâmicos, o sistema utiliza gaxeta de grafite energizada por mola. Este mecanismo dinâmico compensa automaticamente a expansão e contração térmica microscópica dos componentes da válvula, mantendo uma vedação constante e inflexível durante flutuações rápidas e severas de temperatura.

• Assentos com mola: Os assentos de metal para serviço pesado são apoiados ativamente por molas de liga resilientes a altas temperaturas, como o Inconel X-750. Esta configuração estrutural garante um contato contínuo e firme entre a esfera e a face de vedação, garantindo um desempenho de fechamento confiável mesmo quando as pressões da tubulação caem para níveis mínimos.

• Design da sede do raspador (opcional): Para meios propensos à cristalização, esta sede especializada atua como um limpador mecânico. A cada atuação, ele remove ativamente incrustações, sais cristalizados ou acúmulo de partículas da superfície da esfera, evitando danos abrasivos às faces críticas de vedação e garantindo uma operação suave.

Parâmetros

Além das especificações brutas detalhadas acima, cada válvula passa por um rigoroso protocolo de testes 100% quantitativos, em estrita conformidade com os padrões API 598, antes de sair das instalações. Esta abordagem intransigente ao controle de qualidade garante que cada unidade ofereça um desempenho impecável após a instalação. O compromisso com a fiabilidade a longo prazo é ainda apoiado por uma extensa garantia, que cobre o equipamento durante 18 meses após o envio ou 12 meses após a instalação. Além disso, o processo de fabricação está alinhado com as mais altas diretrizes globais de segurança e meio ambiente. Com certificações de prestígio, incluindo API 6D, CE e ISO 9001, a válvula também atende aos rigorosos padrões de segurança contra incêndio API 607 ​​e API 6FA, juntamente com os requisitos ISO 15848 e TA-LUFT para microemissões fugitivas. Esta conformidade abrangente garante que a sua instalação opere sob o mais alto nível de segurança industrial, apoiada por entrega global flexível e condições de pagamento versáteis, adaptadas a ciclos de aquisição complexos.

Aplicação e Função

A válvula esférica de metal para metal de alta temperatura com tampa estendida é amplamente utilizada nos ambientes industriais mais exigentes, projetada especificamente para prosperar onde os materiais de vedação padrão se degradam. Suas propriedades metalúrgicas superiores e capacidade de gerenciamento térmico proporcionam controle crítico de processos nos seguintes setores:

Energia Solar Térmica

Em instalações de energia solar concentrada, o gerenciamento de fluidos de transferência de calor é um desafio monumental. Esta válvula é excelente no manuseio de sais fundidos voláteis em temperaturas extremamente altas, evitando que a cristalização do meio obstrua o mecanismo de giro e garantindo uma transferência de energia consistente e ininterrupta.

Refino e Petroquímica

O refino industrial pesado envolve processos altamente abrasivos e corrosivos. A vedação metal-metal endurecida é perfeitamente adequada para manuseio de catalisador, linhas de lama agressivas e unidades de craqueamento em alta temperatura, resistindo ao desgaste abrasivo severo que destrói rapidamente as vedações macias convencionais.

Usinas Elétricas

A geração moderna de energia requer isolamento absoluto de linhas de vapor críticas. A válvula fornece isolamento de vapor superaquecido e serviços confiáveis ​​de purga de caldeira, mantendo rígidos padrões de fechamento Classe V/VI para evitar vazamentos de vapor perigosos e dispendiosos.

Mineração e fundição

A metalurgia extrativa envolve alguns dos meios mais severos do planeta. Projetada para suportar a lixiviação ácida de alta pressão (HPAL) e o transporte contínuo de lamas abrasivas, a construção de parede pesada garante operação contínua, reduzindo significativamente o tempo de inatividade para manutenção em operações de mineração remotas.
