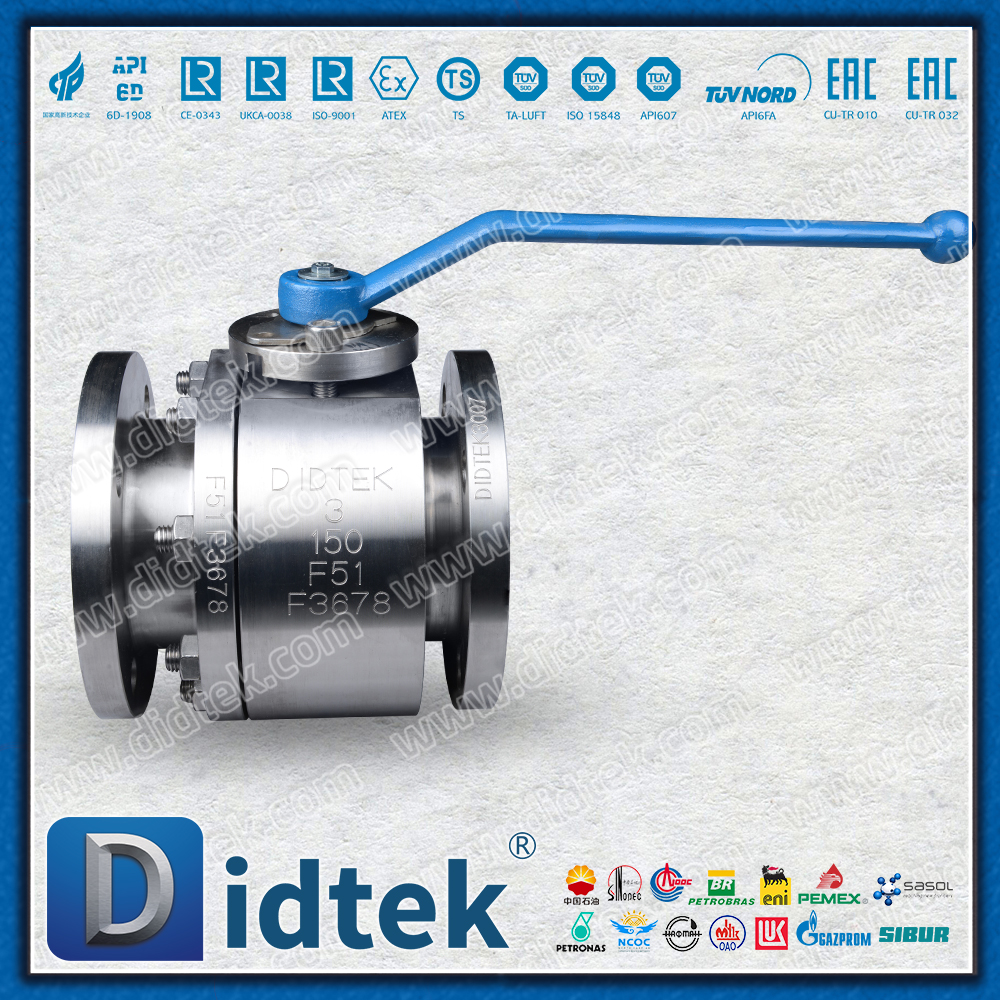

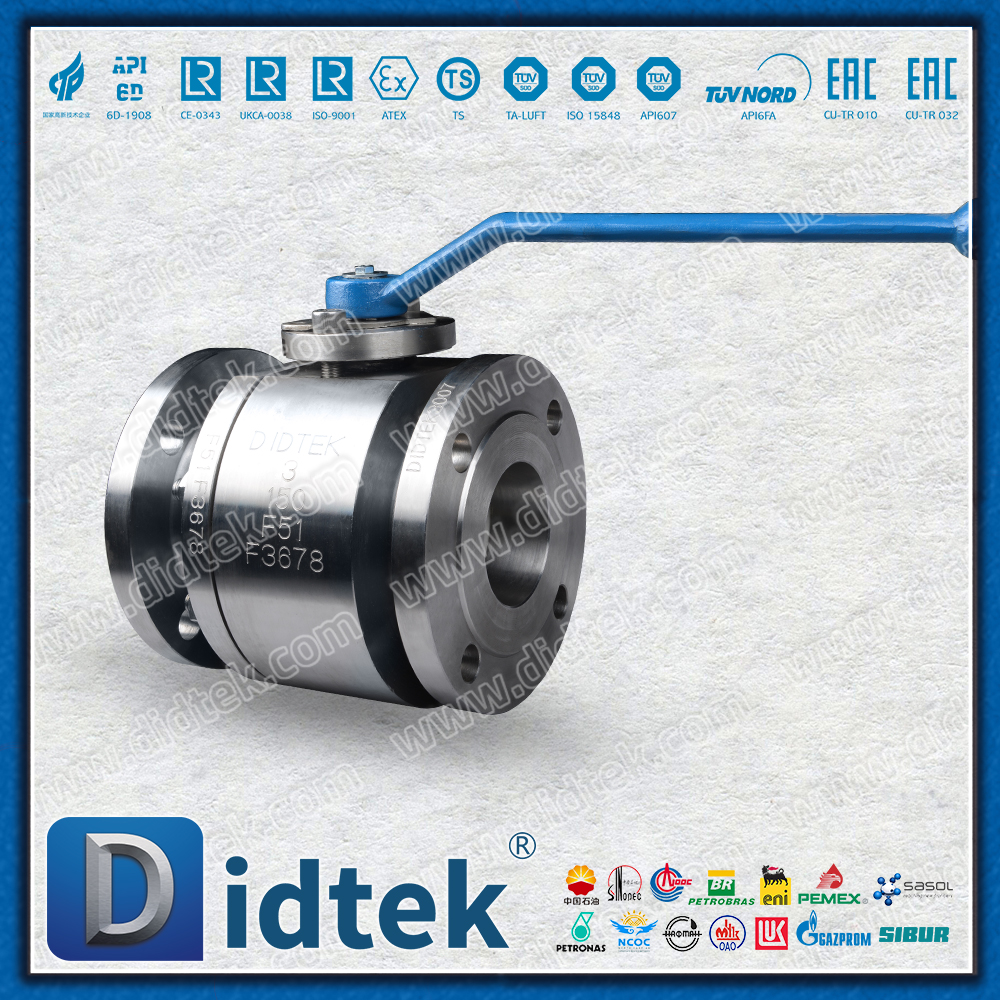

Válvula de esfera flutuante forjada com sede de metal do atuador pneumático de ação dupla de aço inoxidável duplex F51

Posicionamento do produto principal

Este produto é uma solução de válvula industrial de alta qualidade que integra excelente resistência à corrosão, super resistência estrutural e controle automático inteligente. Projetado especificamente para condições de trabalho extremamente severas, ele integra perfeitamente material de aço inoxidável duplex F51, tecnologia de vedação rígida de metal, processo de forjamento de aço forjado e atuador pneumático de dupla ação, tornando-o a melhor escolha para áreas como engenharia química, petróleo e gás e engenharia naval.

Especificações técnicas detalhadas

Principais características e vantagens

1. Corpo da válvula de aço inoxidável duplex F51

Excelente resistência à corrosão: Rico em cromo (22%), molibdênio (3%) e níquel (5,5%), possui excelente resistência à corrosão sob tensão por cloreto, corrosão por pite e corrosão em frestas, e sua resistência à corrosão é significativamente melhor do que a do aço inoxidável 316L.

Alta resistência e tenacidade: A resistência à tração atinge 620-795 MPa, que é o dobro do aço inoxidável austenítico padrão, proporcionando maior integridade estrutural e resistência à compressão.

Praticidade econômica: Na maioria dos ambientes corrosivos, o custo do seu ciclo de vida é inferior ao do aço inoxidável austenítico de alta qualidade, com excelente desempenho de custo.

2. Sistema de vedação rígida de metal

Resistência a altas temperaturas e resistência ao desgaste: A superfície de vedação é feita de ligas especiais (como Stellite), que pode suportar uma temperatura de trabalho contínua de até 425 ℃ e resistir efetivamente à erosão e ao desgaste de partículas sólidas no meio.

Projeto de segurança contra incêndio: Em conformidade com a norma API 607. No caso extremo de incêndio, após a falha da vedação auxiliar macia, o par de vedação de metal ainda pode formar uma vedação eficaz para evitar a expansão do desastre.

Longa vida útil: Sob condições de trabalho adversas, como alta temperatura e desgaste, sua vida útil excede em muito a das válvulas tradicionais com vedação suave.

3. Processo de fabricação de aço forjado

Estrutura densa e confiável: A conformação por forjamento elimina defeitos comuns, como poros e buracos de areia nas peças fundidas, e a direção do fluxo dos grãos é mais razoável, resultando em maior resistência mecânica e resistência ao impacto.

Excelente capacidade de suporte de pressão: Adequado para sistemas de tubulações com classificações de pressão mais altas, oferecendo maior segurança.

Consistência de qualidade: O material de forjamento é uniforme, o desempenho é estável e é adequado para condições críticas de trabalho.

4. Atuador pneumático de dupla ação

Abertura e fechamento rápidos com alta frequência: Ao usar ar comprimido para acionar o pistão em movimento alternativo, a válvula pode ser aberta e fechada rapidamente (geralmente concluída em poucos segundos), tornando-a adequada para aplicações que exigem ações frequentes ou fechamento rápido.

Alta confiabilidade: Estrutura simples e robusta, manutenção conveniente e desempenho confiável em ambientes industriais adversos.

Controle bidirecional: Ao configurar uma válvula solenóide de cinco vias e duas posições, é fácil obter um controle bidirecional preciso de 'abertura' e 'fechamento' da válvula e é fácil de integrar em um sistema de automação.

Configuração flexível: Ele pode ser opcionalmente equipado com um módulo de retorno por mola de ação única para atualizar para um atuador 'à prova de falhas', que retorna automaticamente ao estado seguro predefinido quando o gás é perdido.

5. Estrutura de esfera flutuante e vedação dupla

Vedação automática assistida por pressão: Sob a ação de média pressão, a esfera sofre um leve deslocamento em direção à sede da válvula na extremidade de saída e é comprimida, formando uma vedação auto-estanque. Quanto maior a pressão, mais confiável será a vedação.

Bloqueio e descarga bidirecional: O projeto pode obter vedação bidirecional e tem a função de alívio de pressão seguro na cavidade do corpo da válvula.

Campos de aplicação típicos

Petróleo e gás: plataformas offshore, oleodutos e gasodutos, ambientes ácidos contendo sulfeto de hidrogênio.

Engenharia Química e petroquímica: Transporte e manuseio de diversos produtos químicos altamente corrosivos (como cloretos, ácidos e álcalis).

Oceano e Navios: Sistemas de resfriamento de água do mar, sistemas de água de lastro, dispositivos de dessalinização de água do mar.

Proteção Energética e Ambiental: Sistemas de dessulfurização de gases de combustão (FGD), tratamento de esgoto, controle de meios de alta pressão e altamente corrosivos.

Resumo

A válvula esférica flutuante de aço forjado pneumático de dupla ação de aço inoxidável duplex F51 é uma solução abrangente de alto desempenho que integra resistência à corrosão, resistência a altas temperaturas, resistência ao desgaste, resistência a alta pressão e controle automático. É particularmente adequado para ambientes com alta corrosão, alta pressão e alto perigo que o aço inoxidável tradicional não consegue suportar. Ela oferece aos clientes a melhor opção de válvula que combina uma vida útil extremamente longa, custos de manutenção extremamente baixos e alta confiabilidade operacional. É um equipamento essencial indispensável em processos químicos modernos e aplicações industriais exigentes.
