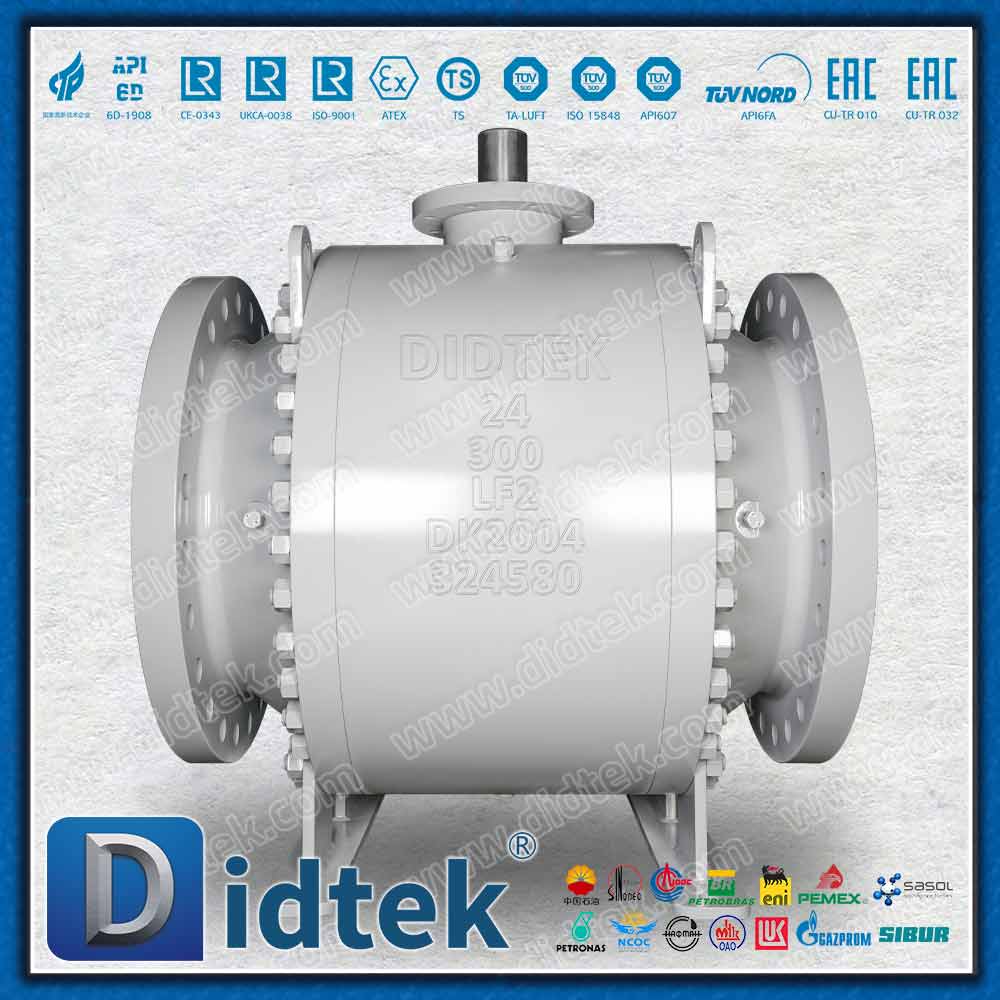

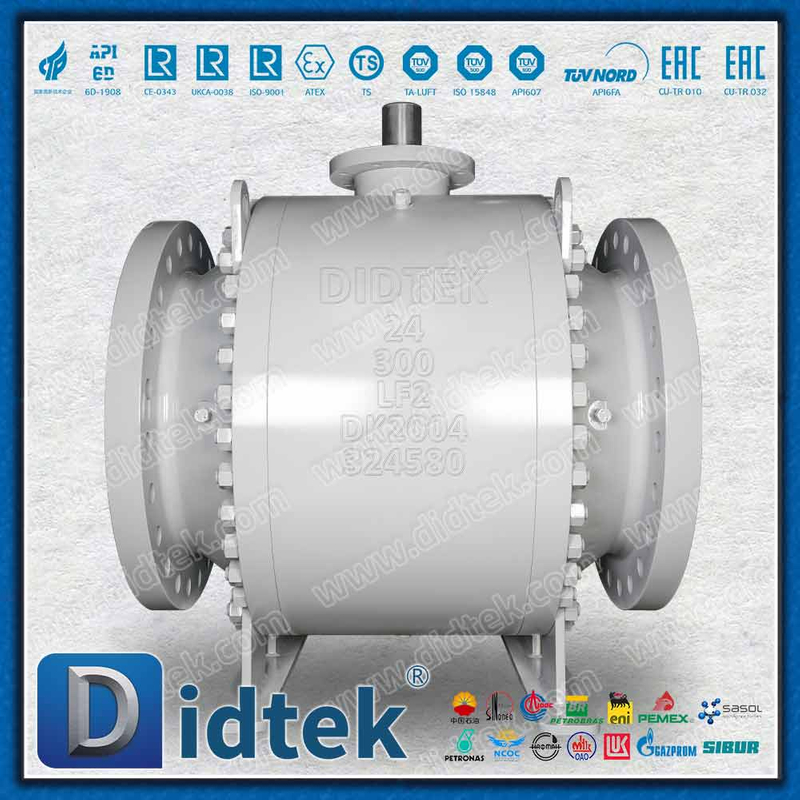

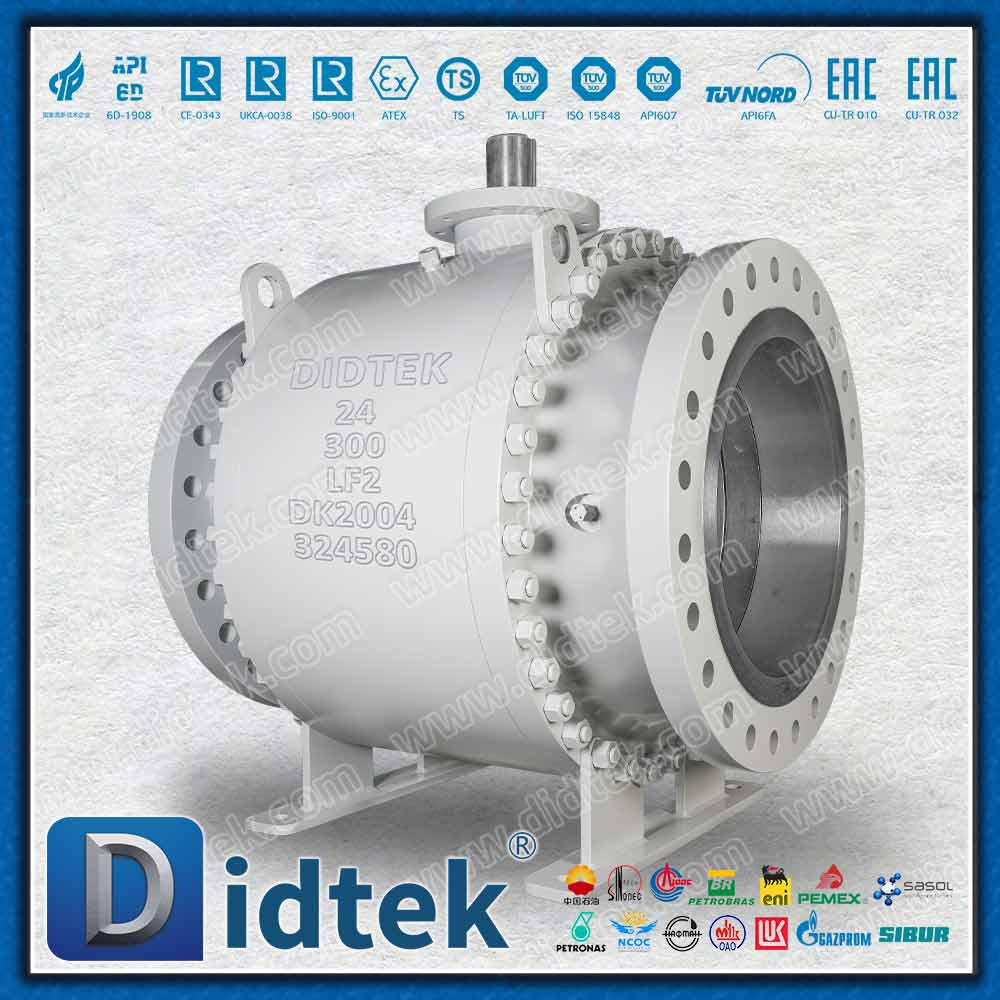

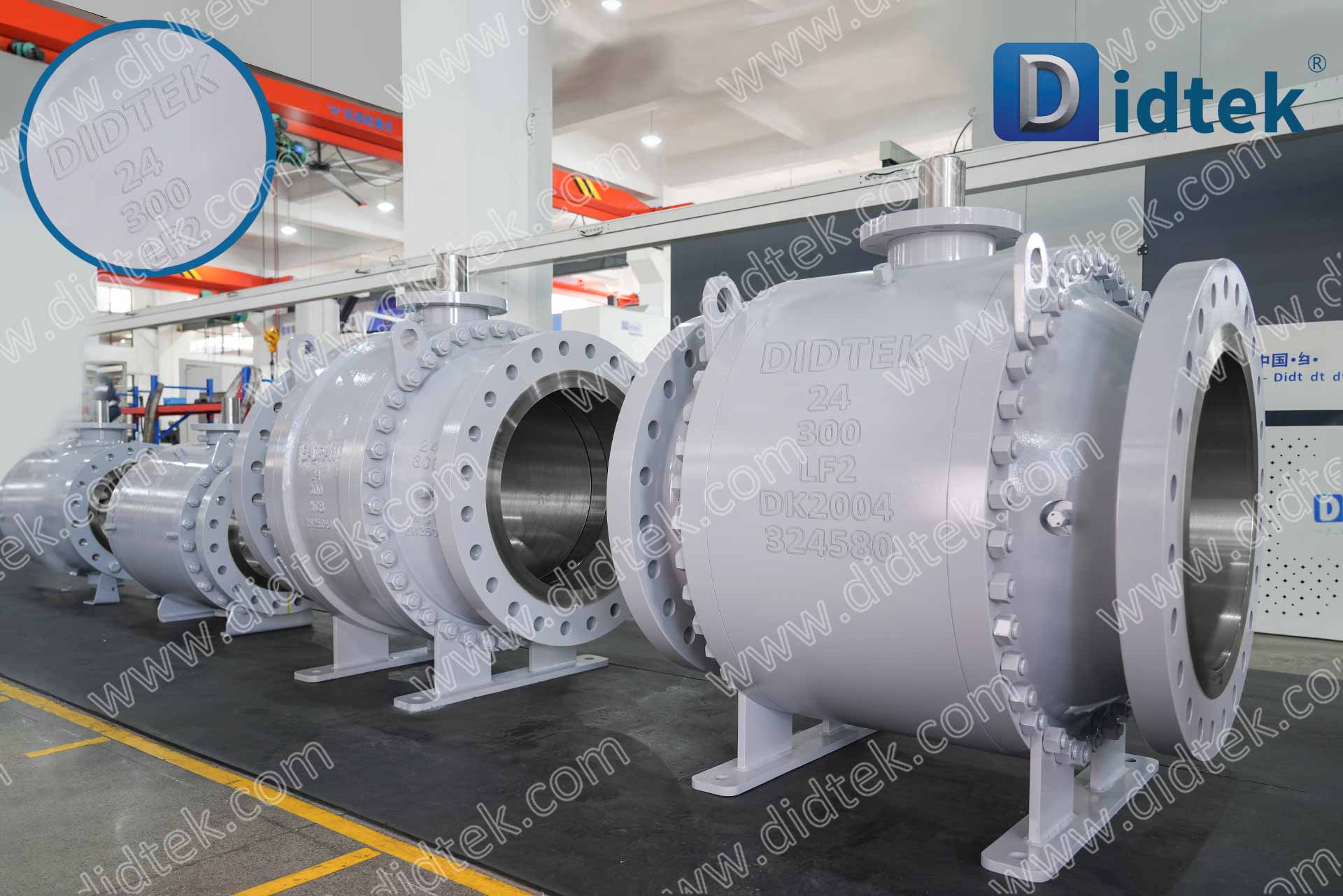

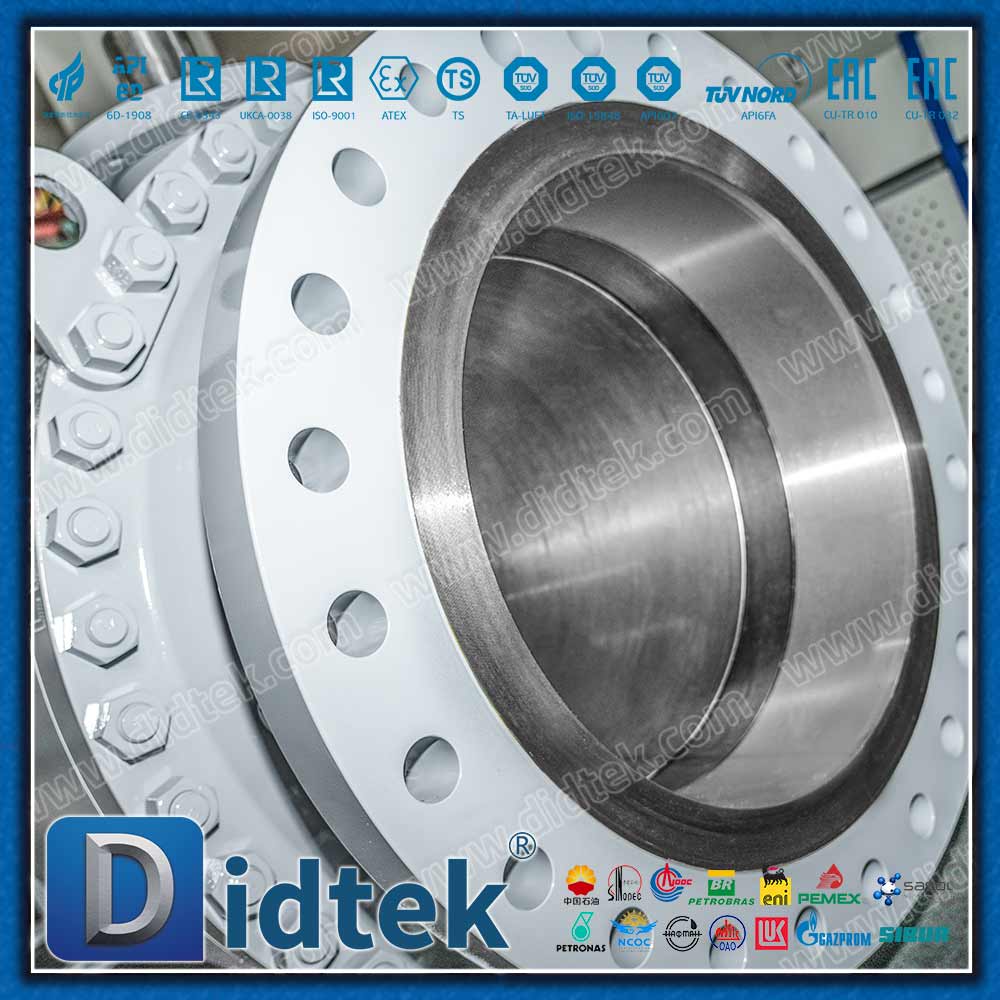

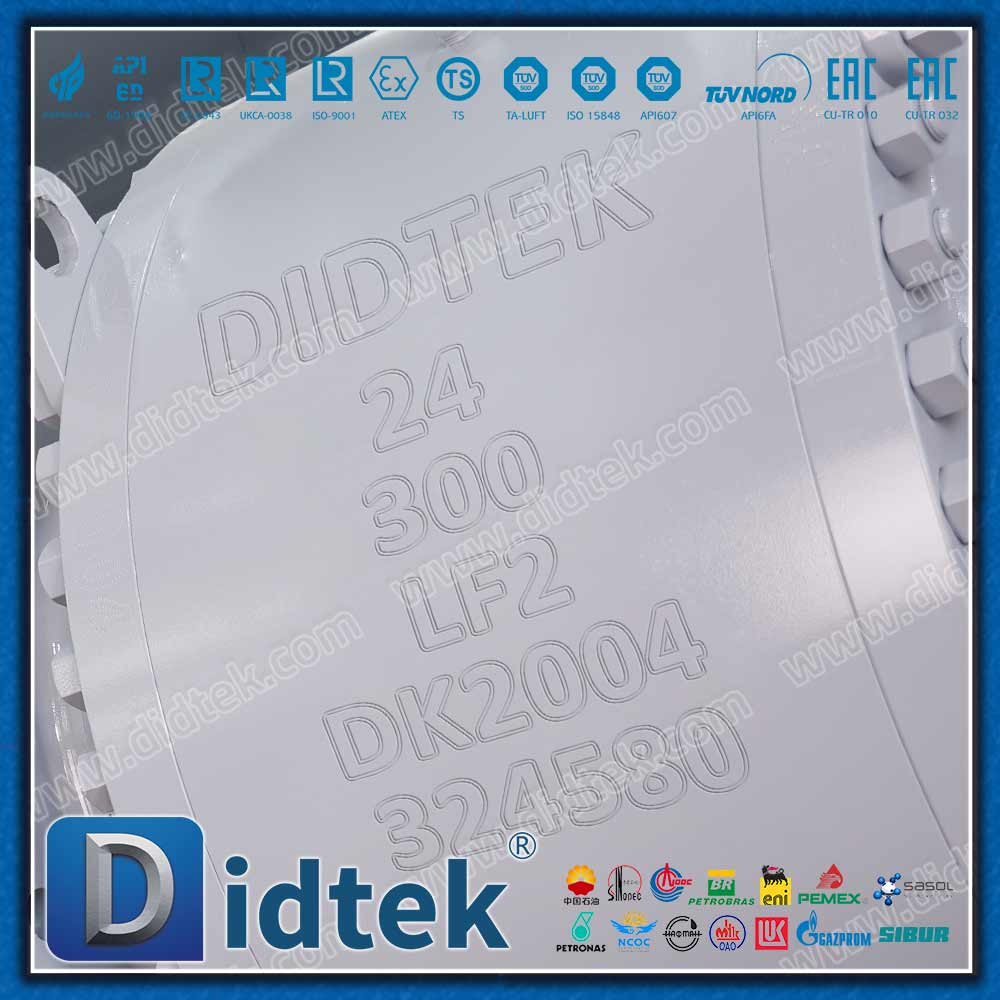

Válvula de esfera DPE * SPE DIB-1 DIB-2 com estrutura de placa de suporte

Descrição do produto

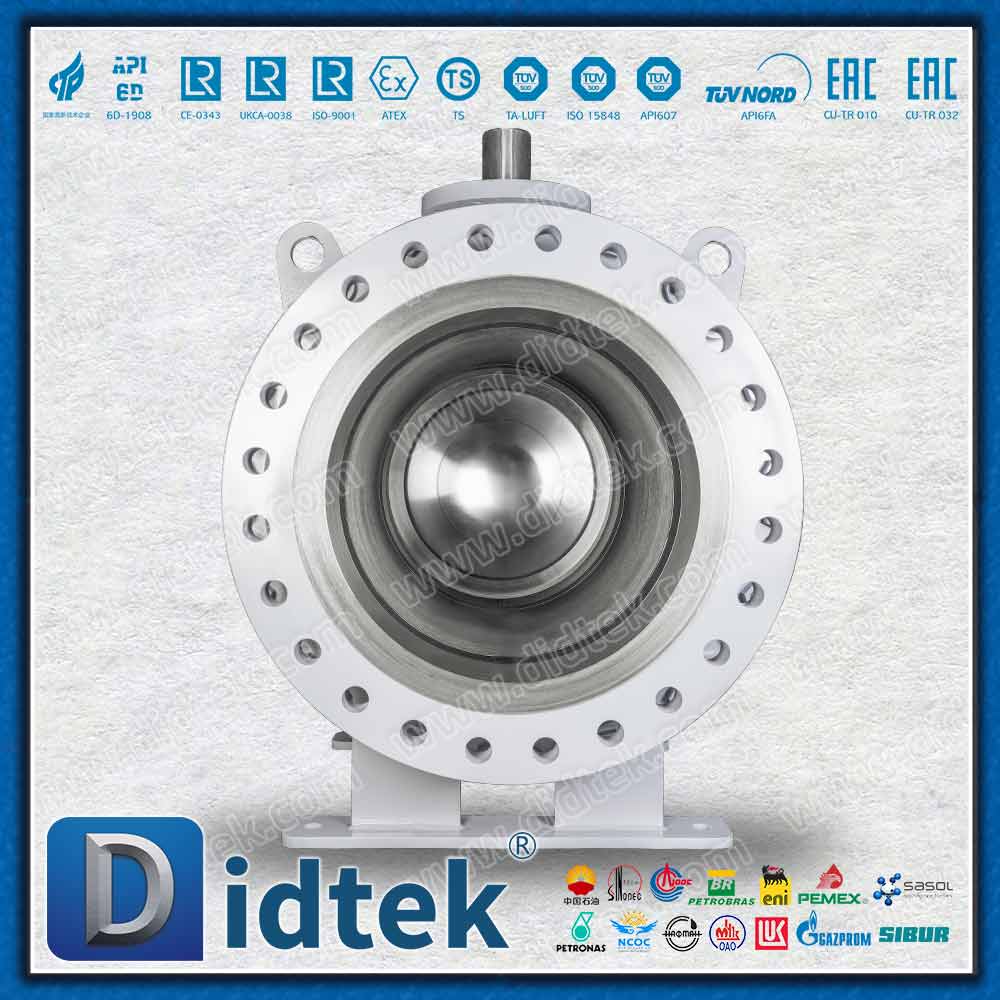

A válvula esfera montada em munhão DIB-1 e DIB-2 com estrutura de placa de suporte representa um avanço crítico na tecnologia de isolamento de alta integridade, em estrita conformidade com as especificações API 6D. Projetada para ambientes exigentes que exigem fechamento absoluto e verificável, esta válvula para serviço pesado proporciona confiança operacional incomparável. Ao integrar uma estrutura de placa de suporte rígida (frequentemente chamada de placa munhão), o mecanismo interno ancora com segurança a esfera sólida usinada. Esta arquitetura especializada absorve o estresse intenso da tubulação e evita a deflexão da esfera sob imenso impulso, garantindo uma atuação suave e de baixo atrito, ao mesmo tempo que prolonga significativamente a vida útil dos materiais de assentamento.

Mecanismos avançados de vedação: configurações SPE e DPE

No centro da confiabilidade desta válvula está sua configuração de sede personalizável, utilizando tecnologias de Efeito de Pistão Único (SPE) e Efeito de Pistão Duplo (DPE). Isso permite que as equipes de compras e engenharia combinem com precisão a válvula com filosofias específicas de isolamento de tubulações. Em uma configuração DIB-1, ambas as sedes são bidirecionais (DPE), proporcionando uma barreira dupla definitiva contra o fluxo de fluido em qualquer direção. Alternativamente, a configuração DIB-2 utiliza um assento unidirecional (SPE) e um assento bidirecional (DPE). Este arranjo específico facilita o alívio automático da pressão da cavidade na tubulação, ao mesmo tempo em que mantém uma barreira dupla de isolamento segura, essencial para proteger o pessoal de manutenção a jusante durante operações ativas.

Otimização de Espaço e Eficiência de Custos

Tradicionalmente, alcançar capacidades duplas de isolamento e purga exigia a instalação de múltiplas válvulas em um arranjo volumoso em série. Esta válvula de esfera munhão DIB integrada substitui essas configurações complexas por uma unidade única e simplificada. Essa abordagem unificada reduz drasticamente o espaço necessário para instalação e o peso geral do sistema. Além disso, ao minimizar o número de ligações flangeadas, reduz inerentemente potenciais caminhos de fuga, reduzindo as despesas de manutenção a longo prazo e simplificando a infra-estrutura de tubagem circundante.

Protocolos de alívio de pressão e descarga de segurança

O gerenciamento da pressão da cavidade interna é fundamental no manuseio de fluidos voláteis. Os mecanismos distintos entre as configurações oferecem soluções de segurança personalizadas. A configuração do DIB-2 gerencia inerentemente a expansão térmica, liberando automaticamente o excesso de pressão da cavidade através da sede do SPE. Por outro lado, a configuração DIB-1, com suas sedes duplas de DPE, requer uma válvula de alívio de segurança externa para gerenciar o aumento de pressão na cavidade. Essa distinção clara permite que os engenheiros projetem barreiras de segurança precisas, particularmente cruciais em torno de nós sensíveis, como lançadores de pig e estações receptoras, onde ocorrem diferenças repentinas de pressão.

Parâmetros do produto

Principais recursos de design e engenharia

• Design de placa de suporte rígido: em vez de o munhão ser apoiado apenas pelo corpo, placas reforçadas mantêm a esfera e os rolamentos firmemente no lugar. Isso evita a deflexão da esfera e o desgaste irregular da sede em operações de grande diâmetro (24'') e alta pressão (300LB).

• Configurações DIB flexíveis: Facilmente adaptável aos requisitos de processamento DIB-1 ou DIB-2 com base em filosofias específicas de segurança de tubulações, garantindo controle preciso de fluidos.

• Duplo Isolamento e Sangramento (DIB): Fornece a barreira de segurança definitiva para o pessoal de manutenção, permitindo o isolamento positivo de linhas de alta pressão sem interromper processos adjacentes.

• Segurança e proteção estrutural: Padronizado com um dispositivo antiestático para evitar a geração de faíscas, uma haste à prova de explosão para segurança pressurizada e um mecanismo de trava para proteger a válvula contra atuação não autorizada ou acidental em ambientes explosivos.

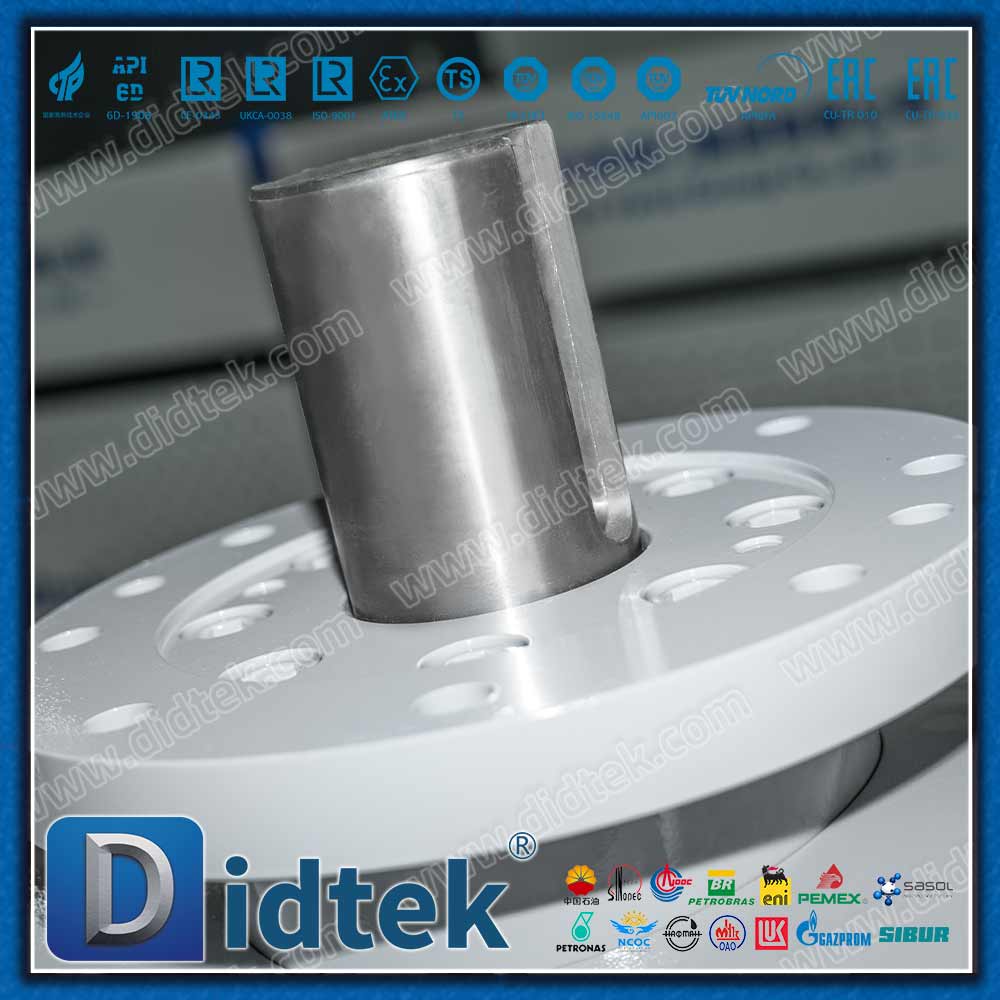

• Eficiência de operação e manutenção: A combinação de um design de baixo torque, acabamento da haste altamente polido e um flange de montagem padrão ISO 5211 permite uma integração sem esforço com atuadores automatizados, reduzindo significativamente o atrito operacional a longo prazo e as despesas de manutenção.

• Confiabilidade em condições extremas: Projetado com uma esfera forjada sólida e um sistema de junta de corpo duplo (combinando vedação DEVLON macia com grafite), garantindo vazamento zero mesmo sob ataques corrosivos severos.

• Injeção de selante de emergência e à prova de fogo: Apresenta backup de selante secundário e passa nos rigorosos testes de fogo API 607 ​​e API 6FA para garantir a sobrevivência e a contenção durante eventos térmicos catastróficos.

Parâmetros

Garantia de compras e logística

A segurança dos componentes críticos da infraestrutura requer uma cadeia de abastecimento confiável e transparente. As válvulas esfera munhão forjado DIDTEK são fabricadas em aço carbono de baixa temperatura premium, garantindo integridade estrutural em ambientes climáticos exigentes. Cada unidade passa por um rigoroso teste de quantidade de 100% antes do envio, garantindo desempenho imediato. Para proteger ainda mais o seu investimento, estas válvulas são apoiadas por uma garantia abrangente que abrange 18 meses após o envio ou 12 meses após a instalação. Embalados com segurança em caixas de compensado reforçado, os conjuntos resistentes são protegidos contra danos de transporte, chegando às suas instalações em perfeitas condições. Com janelas de entrega flexíveis de 15 a 60 dias e diversas opções de pagamento, o processo de aquisição é simplificado para cronogramas de projetos globais.

Aplicativo

As válvulas esfera DPE e SPE DIB-1 / DIB-2 com estrutura de placa de suporte são amplamente utilizadas em ambientes industriais exigentes devido às suas propriedades superiores de material, usinagem exata e recursos de isolamento à prova de falhas. A sua construção robusta torna-os na escolha preferida para projetos de infraestruturas críticas onde a operação contínua é obrigatória.

Skids de medição de transferência de custódia

Nas transações financeiras fluidas, a precisão absoluta não é negociável. Essas válvulas fornecem o isolamento sem vazamento necessário para garantir medições precisas de óleo e gás. Ao eliminar o desvio de fluido, eles protegem a integridade do processo de medição, garantindo que cada gota seja contabilizada com precisão durante as operações de transferência de custódia.

Distribuidores de produtos e estações de pigging

Redes complexas de dutos que transportam vários meios exigem roteamento confiável e acesso para manutenção. Essas válvulas munhão fornecem isolamento positivo para manifolds, evitando a contaminação cruzada entre diferentes fluxos de produtos. Nas estações de pigging, os mecanismos personalizados de alívio de pressão (DIB-1 externo ou DIB-2 interno) oferecem uma barreira segura ao lançar ou receber pigs de limpeza, protegendo os operadores contra picos repentinos de pressão e garantindo que a manutenção frequente possa ser realizada com segurança.

Isolamento de processos críticos

As unidades de refino e processamento químico frequentemente lidam com fluidos tóxicos, voláteis ou altamente pressurizados. A capacidade dupla de isolamento e purga dessas válvulas garante que meios perigosos sejam contidos com segurança. As equipes de manutenção podem isolar com segurança seções específicas da planta para reparo ou inspeção, sabendo que a configuração de sede dupla e a estrutura robusta da placa de suporte manterão uma vedação segura contra forças extremas da tubulação e líquidos corrosivos.
