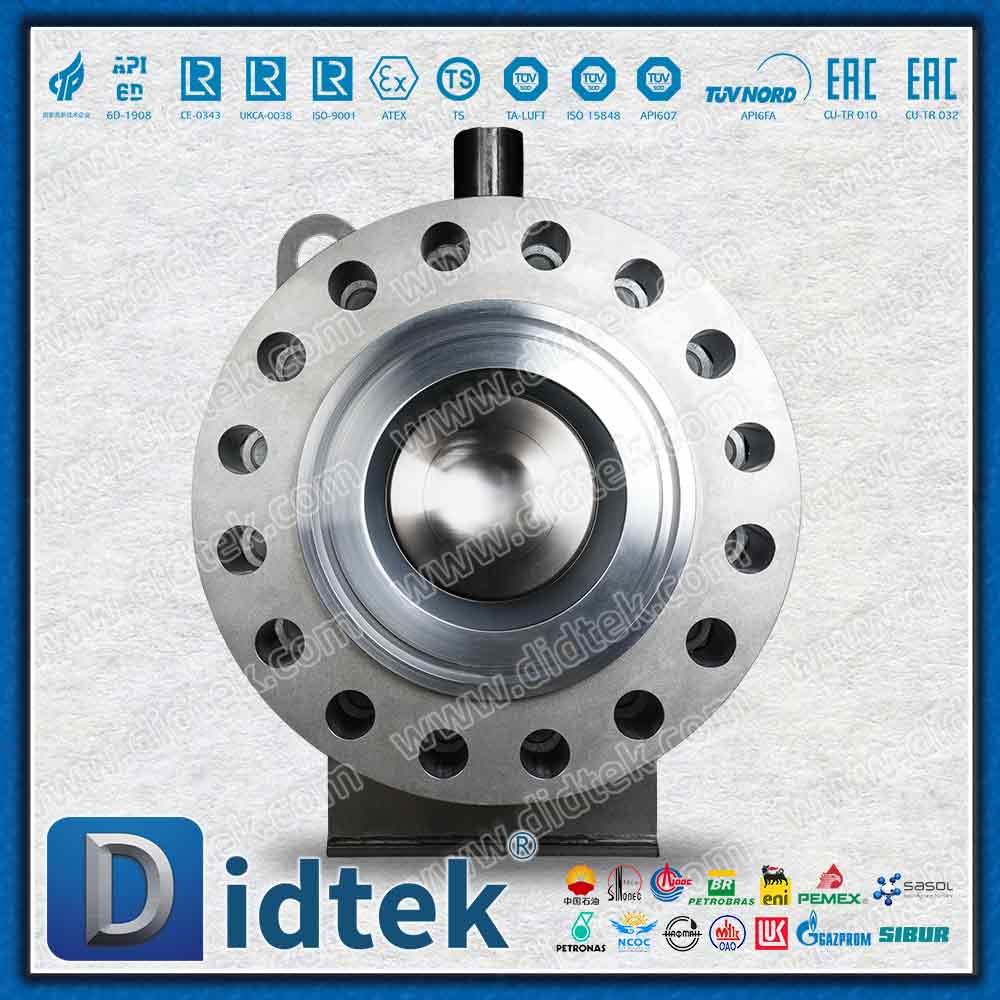

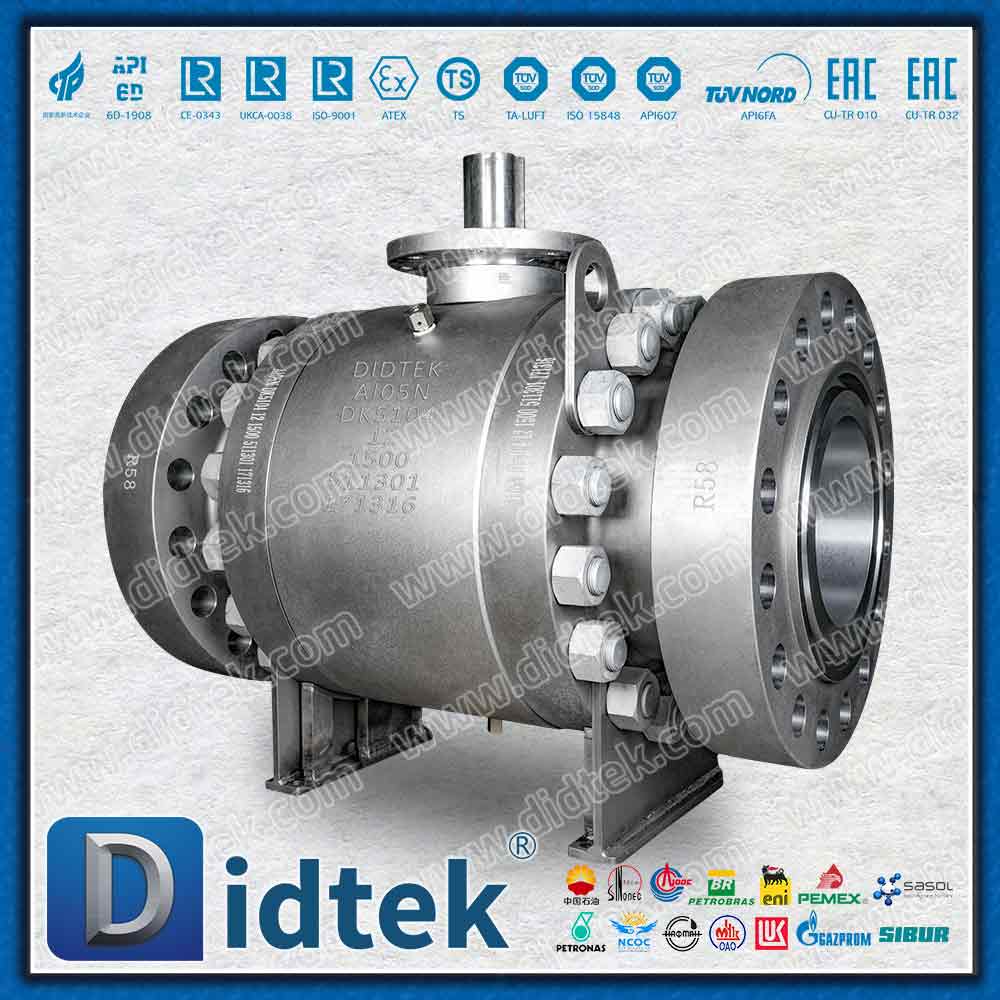

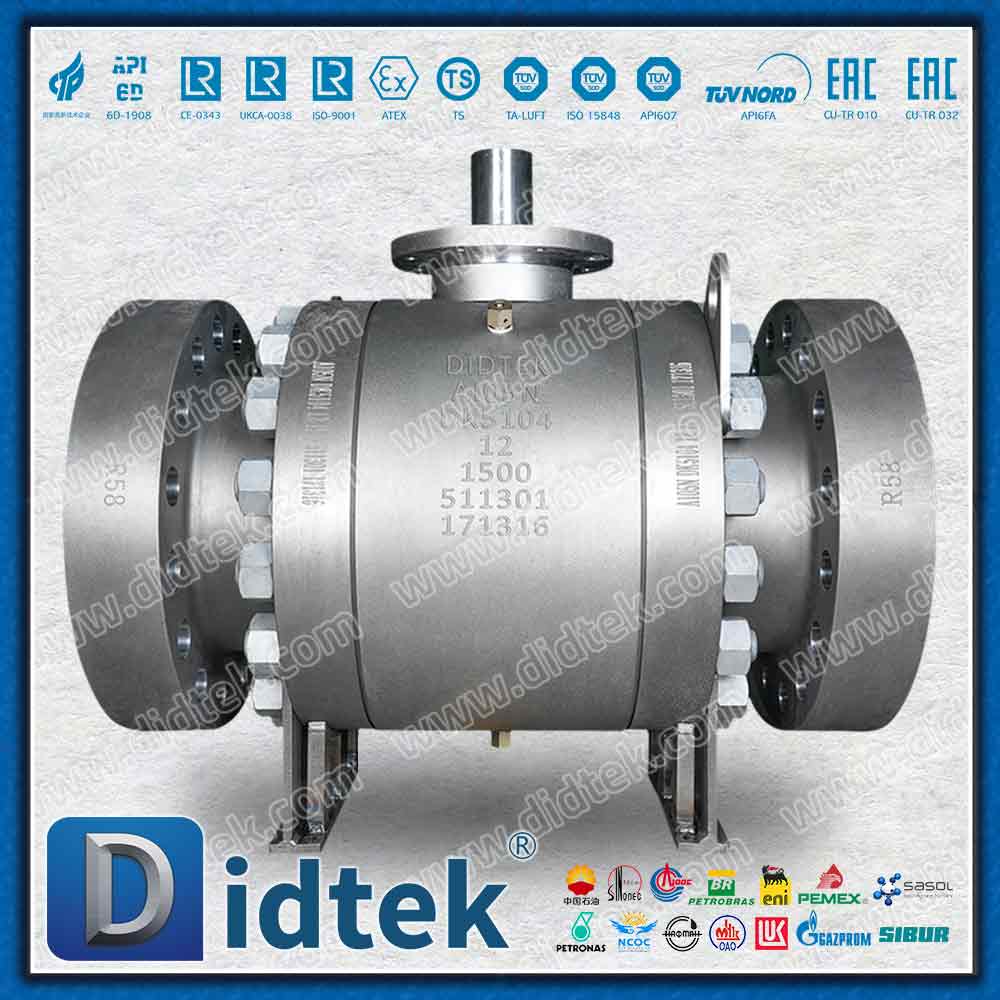

SPE *️ Válvula esfera munhão com sangramento de bloco duplo SPE

Parâmetros do produto

Descrição do projeto

Configuração de assento SPE × SPE: Os assentos a montante e a jusante usam o design de efeito de pistão único. A pressão da tubulação empurra cada sede em direção à esfera para estabelecer vedação independente.

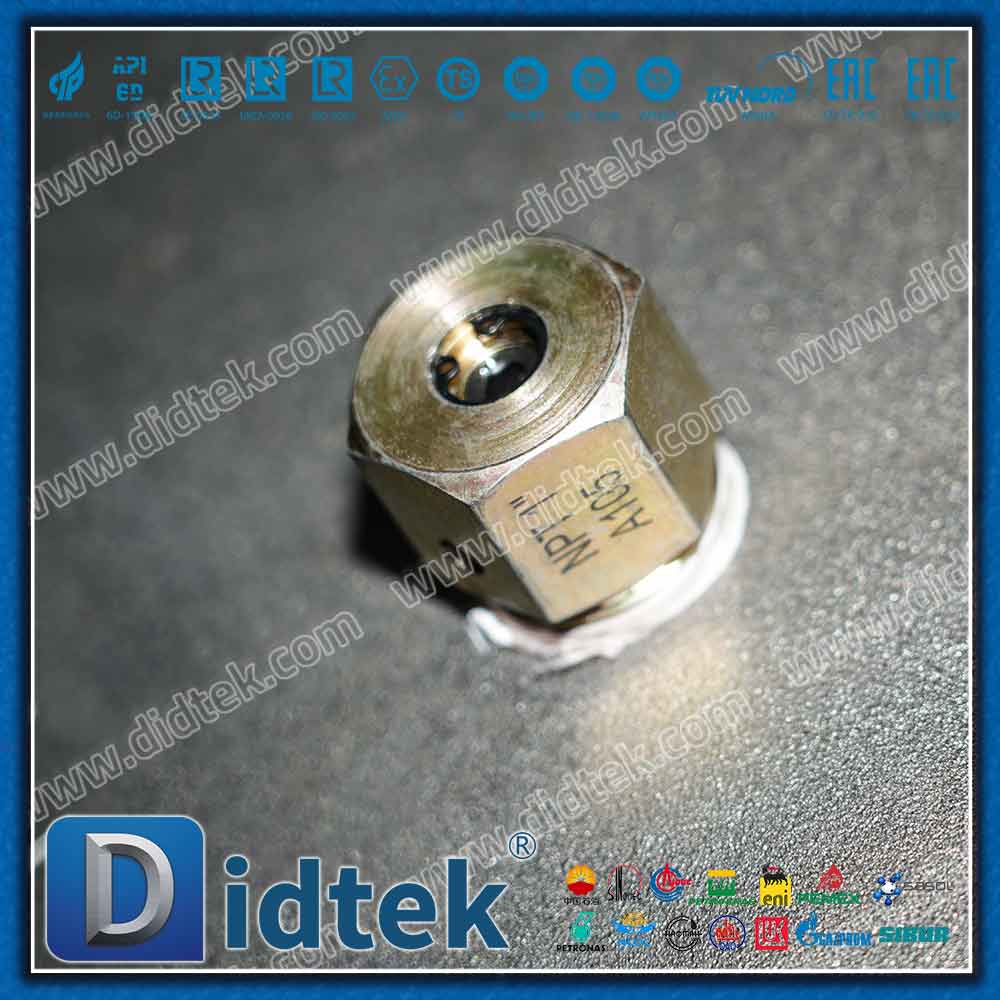

Função de bloqueio duplo e purga: Quando a válvula está totalmente fechada, a pressão pode ser isolada de ambas as direções da tubulação, enquanto o meio preso dentro da cavidade do corpo pode ser ventilado ou drenado através da conexão de sangria.

Alívio automático da pressão da cavidade: Se a pressão da cavidade presa subir acima da pressão da linha devido à expansão térmica, a sede do SPE pode se afastar da esfera e liberar o excesso de pressão de volta para a tubulação.

Projeto montado em munhão: A esfera é suportada mecanicamente pela estrutura do munhão, ajudando a manter o alinhamento estável e o torque operacional controlado sob condições de serviço de alta pressão.

Parâmetros

Aplicação e Função

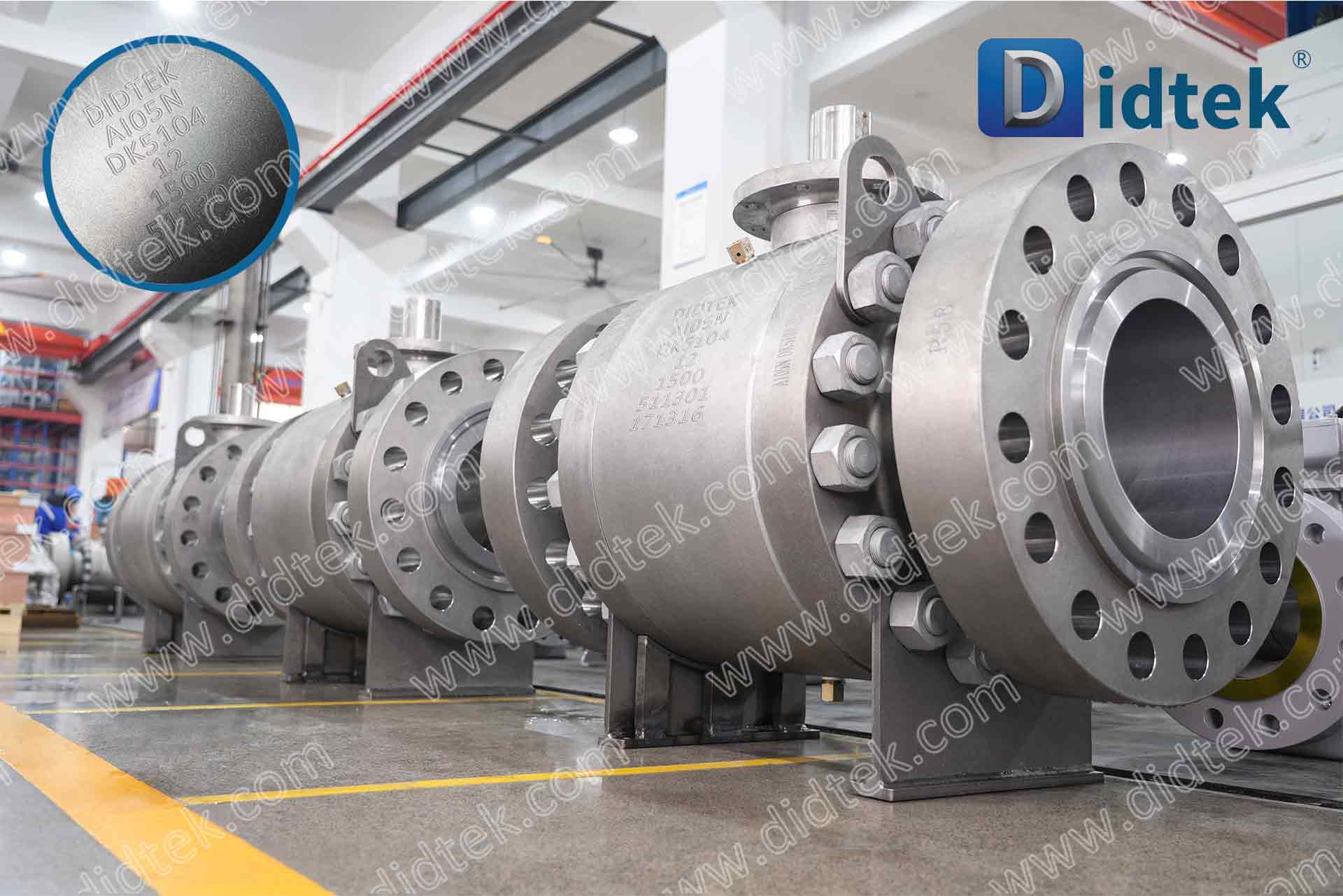

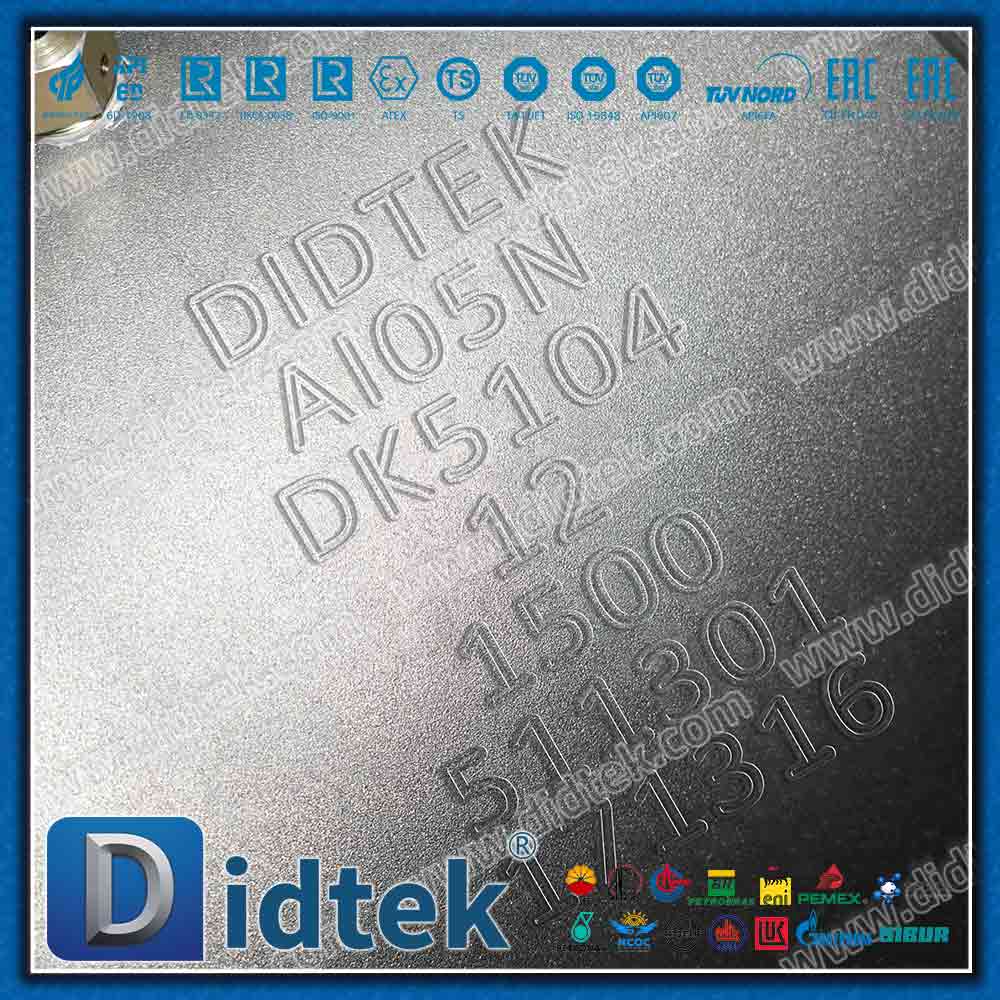

A válvula esfera de munhão de drenagem e bloqueio duplo SPE × SPE foi projetada para aplicações de isolamento de tubulações de alta pressão, onde o fechamento confiável, o gerenciamento da pressão da cavidade e o acesso seguro para manutenção são importantes. Sua construção em aço carbono forjado A105N, classificação de pressão de 1500LB e arranjo de sede SPE com alívio automático o tornam adequado para sistemas de tubulação industriais exigentes.

Transmissão de Petróleo e Gás: Usada como válvula de isolamento em tubulações de transmissão de petróleo e gás, onde a funcionalidade Duplo Bloqueio e Sangramento pode ajudar a isolar seções da tubulação e gerenciar a pressão presa dentro da cavidade do corpo da válvula.

Refinarias e plantas petroquímicas: Adequado para processamento de hidrocarbonetos e linhas de transferência que exigem fechamento de alta pressão, construção de válvula à prova de fogo e isolamento confiável de tubulações.

Serviço de tubulação de líquidos: O projeto de sede SPE com alívio automático é particularmente útil onde o líquido preso pode se expandir devido a mudanças de temperatura. A pressão excessiva da cavidade pode ser liberada de volta para a tubulação quando a pressão da cavidade exceder a pressão da linha.

Sistemas de Água, Vapor e Óleo: Aplicável a sistemas de tubulações que manuseiam água, vapor e óleo dentro dos limites especificados de pressão, temperatura e compatibilidade de materiais.

Isolamento de manutenção: Com a válvula totalmente fechada, a cavidade central pode ser ventilada ou drenada para apoiar a verificação da integridade da sede, verificação de pressão e procedimentos de manutenção sem depender apenas de uma única barreira de vedação.
