Descrição do produto

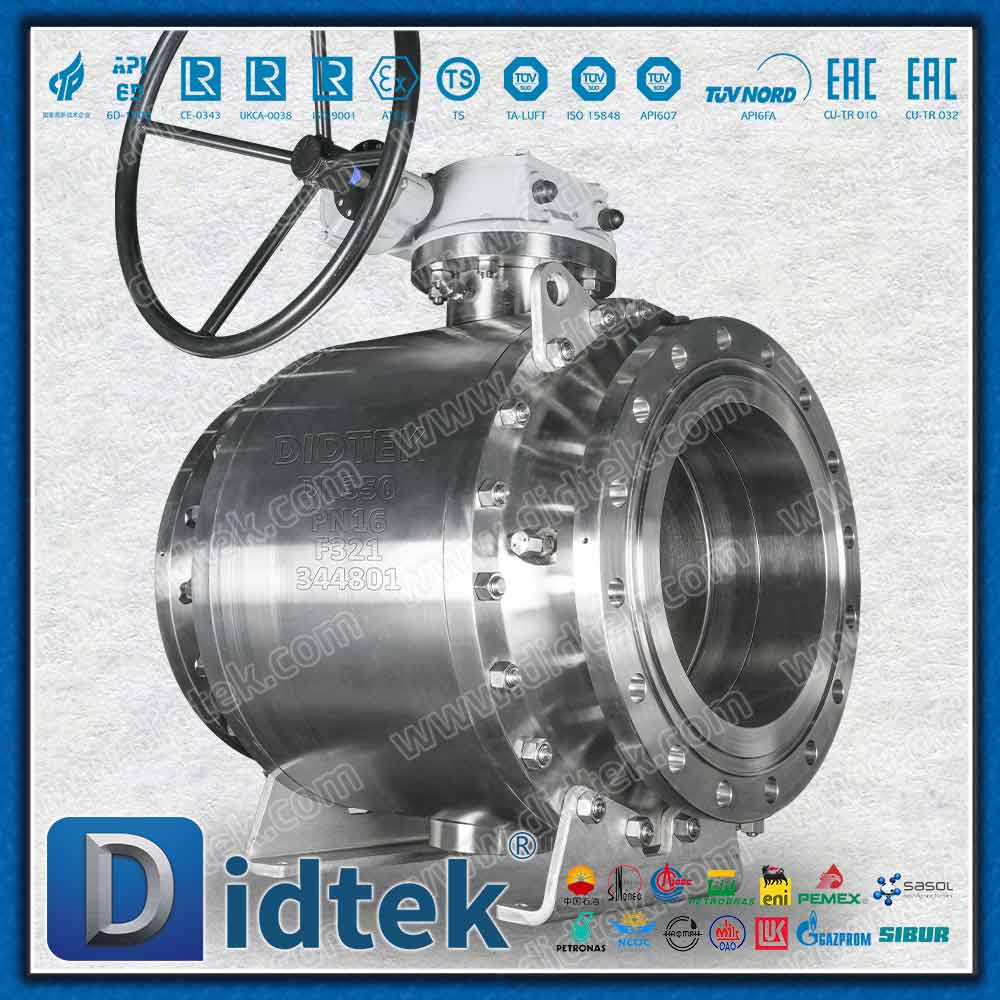

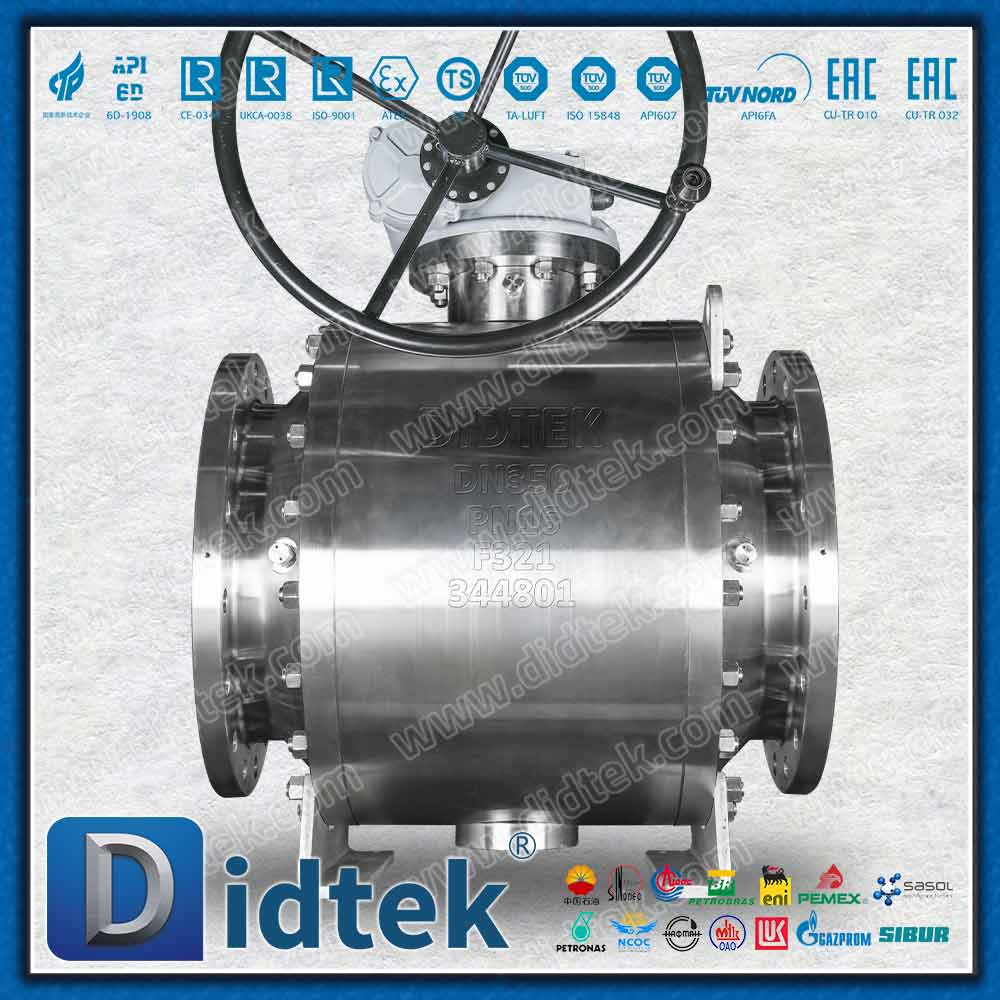

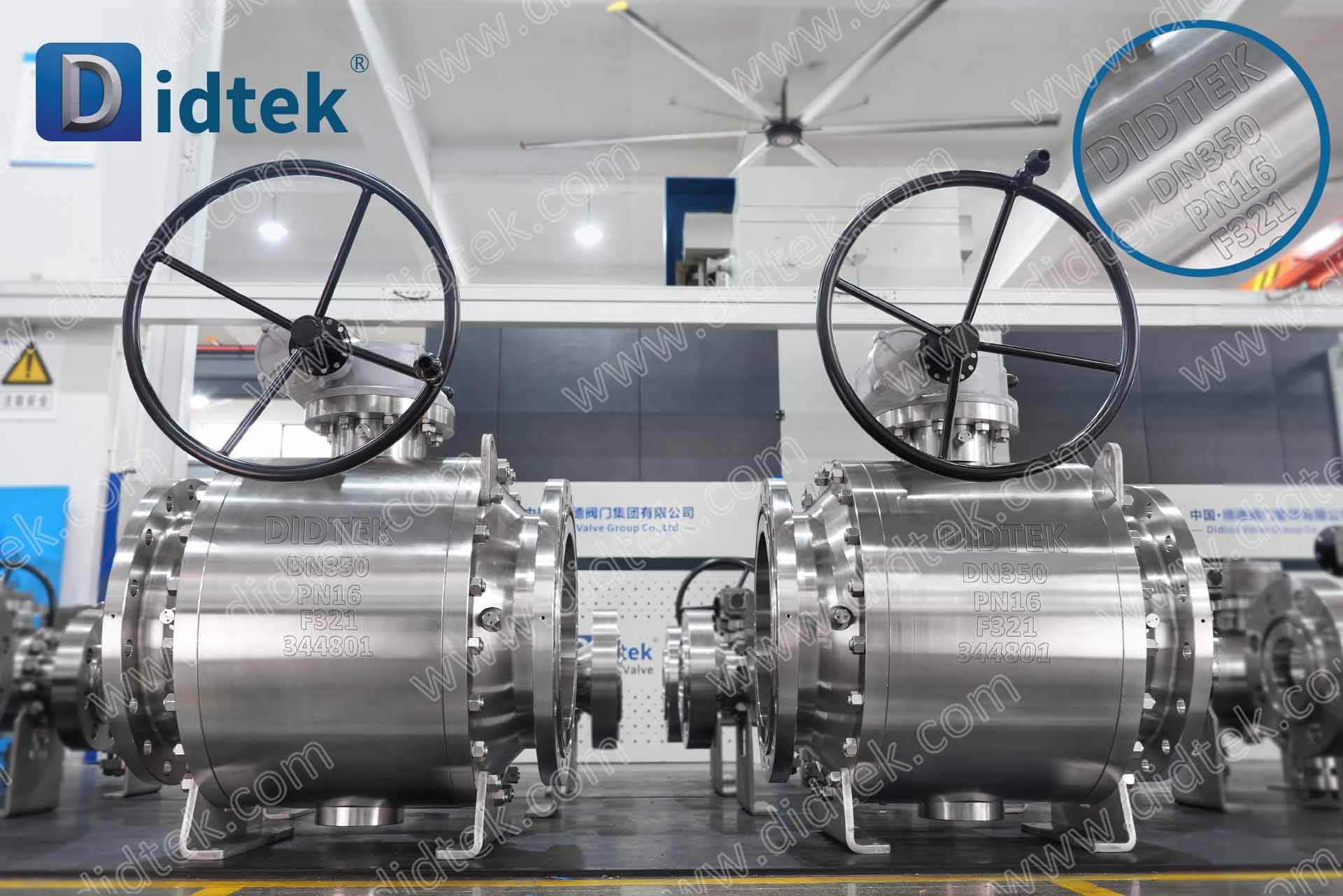

A válvula esfera munhão SS321 com teste de vácuo representa uma solução de controle de fluxo altamente especializada, projetada para ambientes operacionais extremos onde a estabilidade excepcional em altas temperaturas e a estanqueidade absoluta não são negociáveis. Construída em aço inoxidável austenítico estabilizado com titânio de alta qualidade - especificamente ASTM A182 F321 (Forjado) ou A351 CF8C (Fundido) - esta válvula para serviço pesado foi projetada para evitar completamente a corrosão intergranular, especialmente dentro da faixa crítica de precipitação de carboneto de cromo. A habilidade física é evidente na estrutura metálica densa e livre de porosidade obtida através de técnicas avançadas de forjamento, proporcionando resistência à tração superior e um acabamento superficial liso e refinado.
Para atender às rigorosas demandas de serviço de vácuo e aplicações de pureza ultra-alta, cada unidade passa por exaustivos testes de vazamento de vácuo antes da montagem. Utilizando espectrometria de massa de hélio precisa, os técnicos verificam que a taxa de microvazamento permanece estritamente abaixo do -6 limite de 10 mbar·l/s. Este rigoroso processo de diagnóstico garante a integridade absoluta das vedações da haste, das juntas do corpo dividido e das interfaces da sede, eliminando efetivamente qualquer risco de entrada atmosférica. Além disso, todos os componentes internos são submetidos a limpeza e desengorduramento ultrassônicos meticulosos, deixando uma cavidade interna imaculada e livre de contaminantes que é excepcionalmente suave ao toque e garante prontidão imediata para o manuseio de fluidos sensíveis.
Parâmetros do produto
| Nome do parâmetro | Parâmetro |
|---|
| Faixa de tamanho | DN350 |
| Faixa de pressão | PN16 |
| Material | F321 |
| Selo | Assento macio: PEEK |
| Faixa de temperatura | -26°C~200°C |
| Projetar de acordo | API 6D |
| Frente a frente | ASME B16.10 |
| Flanges finais | GOST33259 |
| Tipo de conexão final | RF |
| Segurança contra incêndio | API6FA |
| Inspeção e Teste | API 598 |

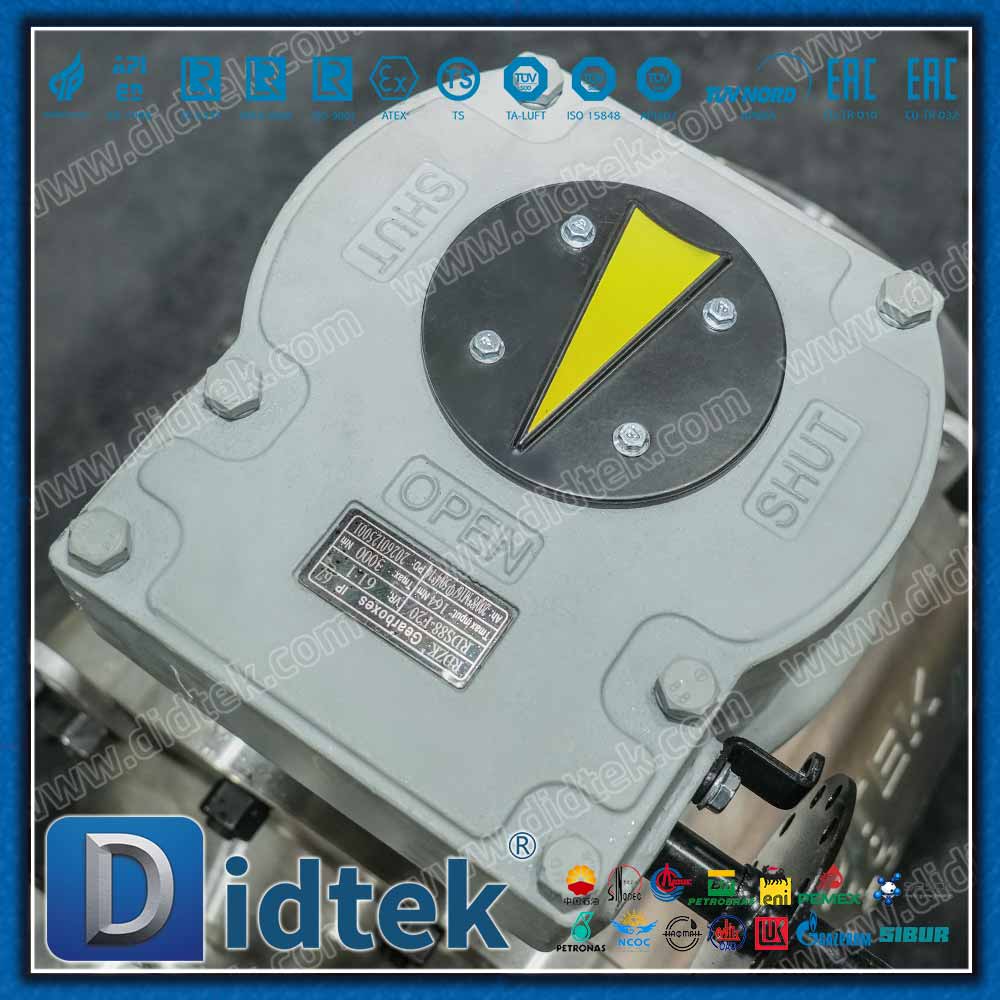

| Operar | Engrenagem sem-fim |

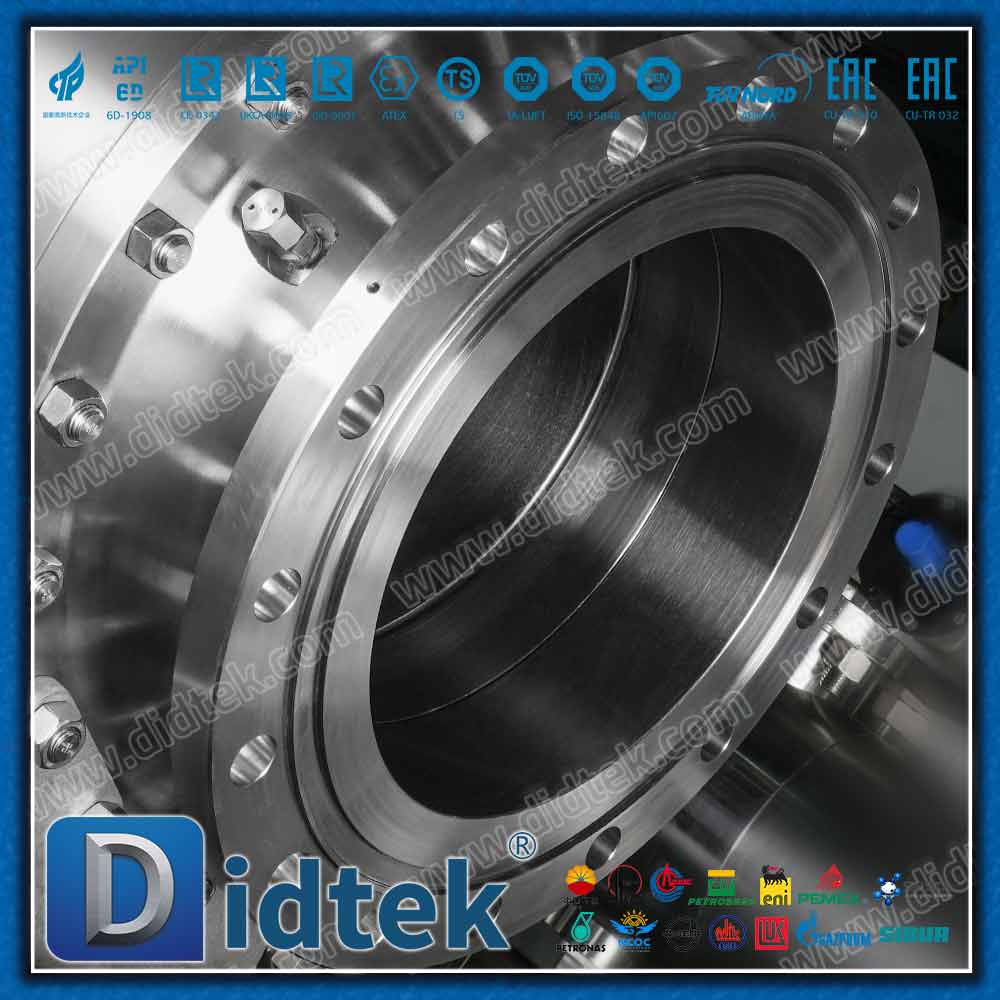

| Tipo de corpo | Corpo Dividido |
| Tipo de válvula | Válvula de esfera munhão |
| Meio Adequado | Água, vapor, óleo e algum líquido corrosivo |
Descrição do projeto e engenharia central
Estabilidade em altas temperaturas (SS321): A adição estratégica de titânio garante que a válvula mantenha sua integridade estrutural, propriedades mecânicas e resistência à corrosão em temperaturas elevadas (até 200 °C), onde as ligas padrão 304 ou 316 podem sofrer degradação ou falha do material.
Garantia de integridade do vácuo: Testes de vácuo especializados validam que a válvula mantém consistentemente um nível de vácuo de até 10 -6 mbar·l/s ou melhor. Este diagnóstico preciso evita que qualquer ar ambiente, umidade ou contaminantes particulados vazem para o ambiente de processo controlado.

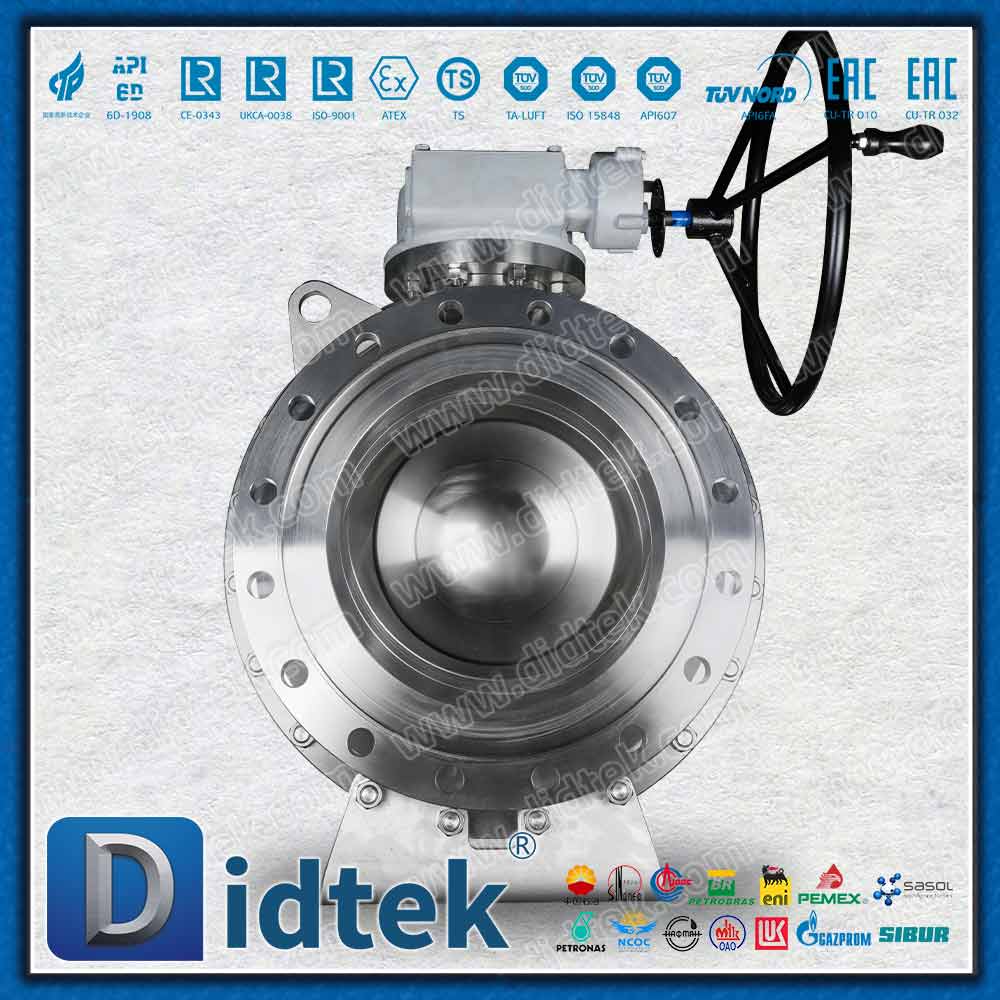

Projeto do munhão de baixo atrito: A configuração robusta da esfera montada no munhão absorve o impulso da pressão da linha, reduzindo significativamente o torque operacional e minimizando o desgaste nas sedes especializadas para vácuo. Isso garante uma operação suave e previsível da engrenagem helicoidal, mesmo após longos períodos de inatividade estática.
Vedação de alto desempenho: Equipado com sedes macias de PEEK premium e soluções elastoméricas personalizadas (como anéis de vedação e vedações labiais de Viton, Kalrez ou PTFE). Todos os componentes de vedação são especificamente limpos, desengordurados e montados em ambientes controlados para vácuo ou serviço de alta pureza.

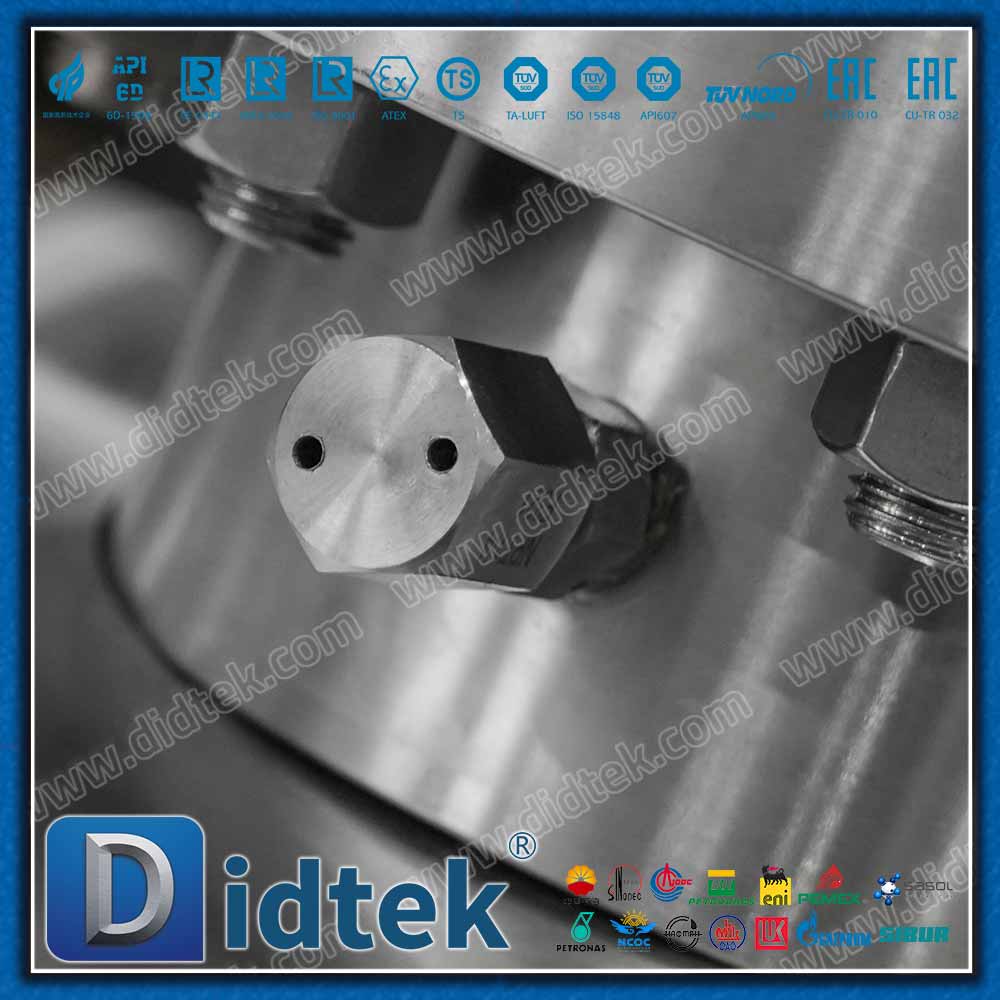

Arquitetura de segurança avançada: Integrada com um design de haste anti-explosão, dispositivos antiestáticos e adesão estrita aos padrões de segurança contra incêndio API 6FA. A válvula também suporta a funcionalidade Double Block and Bleed (DBB), garantindo segurança absoluta do sistema durante flutuações operacionais extremas.
Parâmetros e especificações de fornecimento
Além de suas especificações mecânicas, esta válvula esfera munhão SS321 é apoiada por uma estrutura de controle de qualidade rigorosa e uma cadeia de suprimentos altamente ágil. Cada unidade passa por testes funcionais e de pressão 100% rigorosos antes do envio, alinhando-se com os padrões de baixa emissão ISO 15848 e possuindo diversas certificações internacionais (CE, UKCA, EAC). Para proteger as superfícies meticulosamente limpas e prontas para vácuo durante o transporte, cada válvula é ancorada com segurança em caixas de compensado resistentes, garantindo que chegue ao local de instalação em perfeitas condições de fábrica.
| Marca | DIDTEK |
|---|
| Estrutura | Bola de munhão |
|---|
| Tipo | SS |
|---|
| de material | Válvula de esfera forjada |
|---|
| Teste | Quantidade 100% testada antes da entrega |
|---|
| Garantia | 18 meses após o envio e 12 meses após a instalação |
|---|
| Entrega | 15 - 60 dias |
|---|
| Amostra | Amostra disponível pela válvula Didtek |
|---|
| Cor | Solicitação do cliente |
|---|
| Embalagem | Caixa de madeira compensada |
|---|
| MOQ | 1 conjunto |
|---|
| Certificado | API6D, CE, UKCA, ISO9001, TS, EAC, ISO15848, TA-LUFT, API607, API6FA etc. |
|---|
| Local de origem | Zhejiang, China (continente) |
|---|
| Detalhe da entrega | Enviado em 15-30 dias após o pagamento |
|---|
| Porto | Xangai ou Ningbo |
|---|
| Condições de pagamento | L/C, D/A, D/P, T/T, Western Union |
|---|
Função de aplicativo
A válvula esfera munhão SS321 com teste de vácuo é amplamente utilizada em ambientes exigentes e de alto risco devido às suas propriedades superiores de material, garantia de vazamento zero e arquitetura robusta de corpo dividido. Ele foi projetado especificamente para resolver desafios complexos de controle de fluidos nos seguintes setores críticos:
Aeroespacial e Defesa
Essencial para sistemas de combustível e oxidantes utilizados em instalações de testes de motores de foguetes e equipamentos críticos de apoio em solo. O material F321 lida com mudanças térmicas rápidas, enquanto as vedações testadas a vácuo evitam que propelentes altamente voláteis escapem ou reajam com a umidade atmosférica.
Semicondutores e Eletrônicos
Integrante em câmaras de deposição de alto vácuo e ferramentas de deposição química de vapor (CVD). Os componentes internos rigorosamente desengordurados e a verificação por espectrometria de massa de hélio garantem que nenhum microcontaminante ou molécula de ar perturbe o ambiente de fabricação ultrapuro.
Indústria Nuclear
Confiável para o manuseio de gases radioativos ou fluidos perigosos, onde vazamento zero para a atmosfera é uma exigência absoluta. O design do munhão proporciona uma operação estável mesmo sob diferenciais de pressão significativos, protegendo tanto o pessoal quanto o ecossistema circundante.
Produtos Químicos Especiais
Implantado em processos que exigem resistência sustentada a altas temperaturas e proteção rigorosa contra contaminação por oxigênio. A construção SS321 resiste eficazmente a meios corrosivos, garantindo estabilidade operacional a longo prazo e minimizando o dispendioso tempo de inatividade para manutenção.
