Fabricante de válvula esférica munhão de aço carbono API

Detalhes do produto

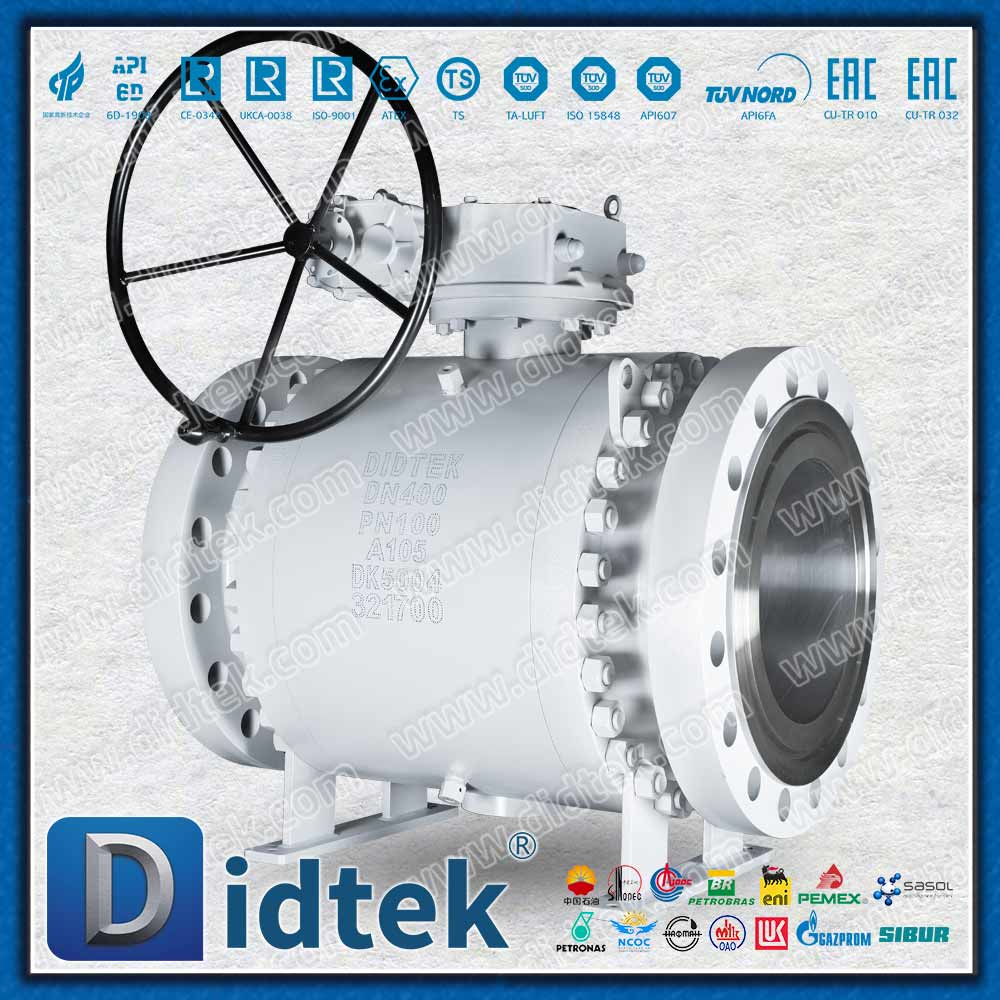

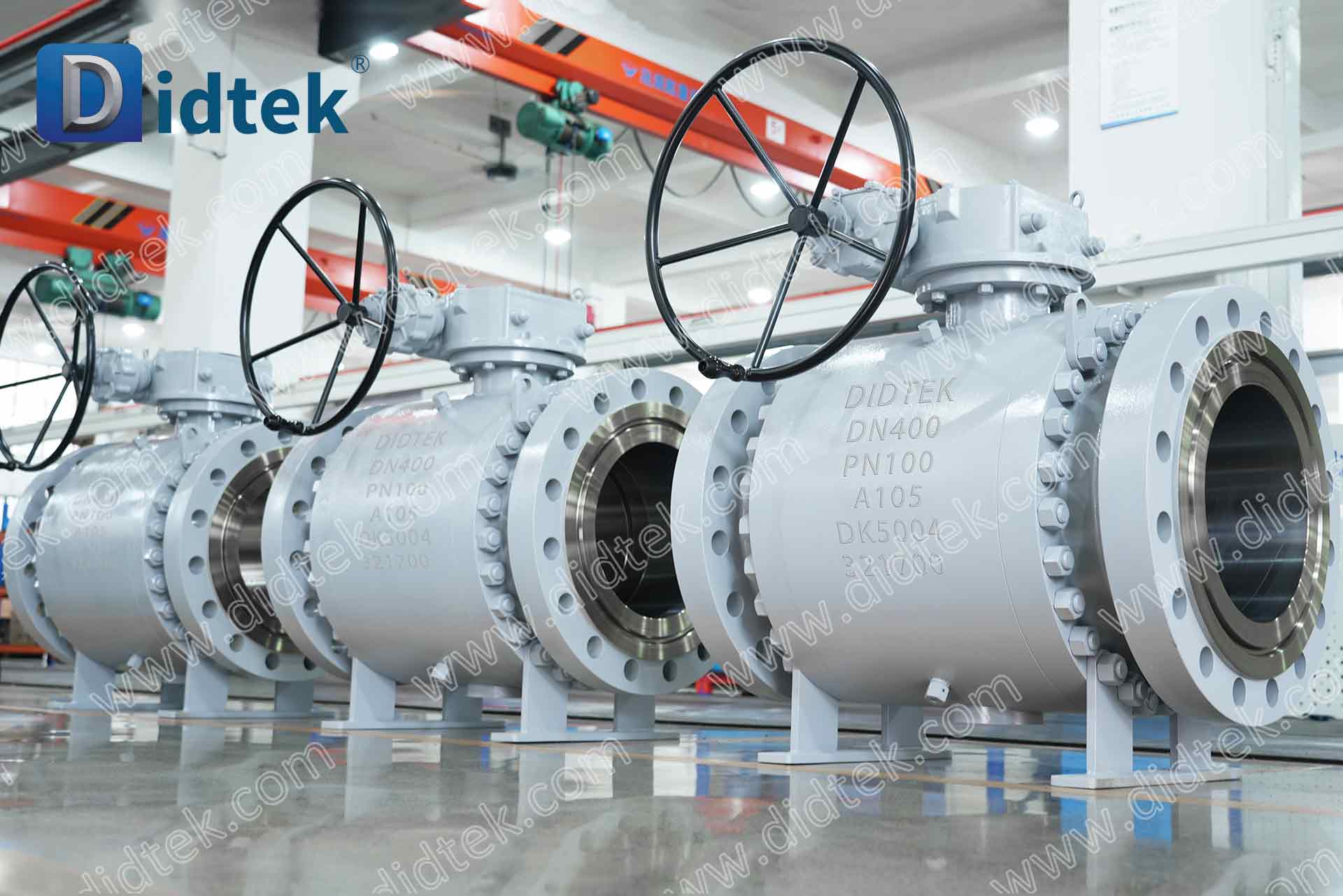

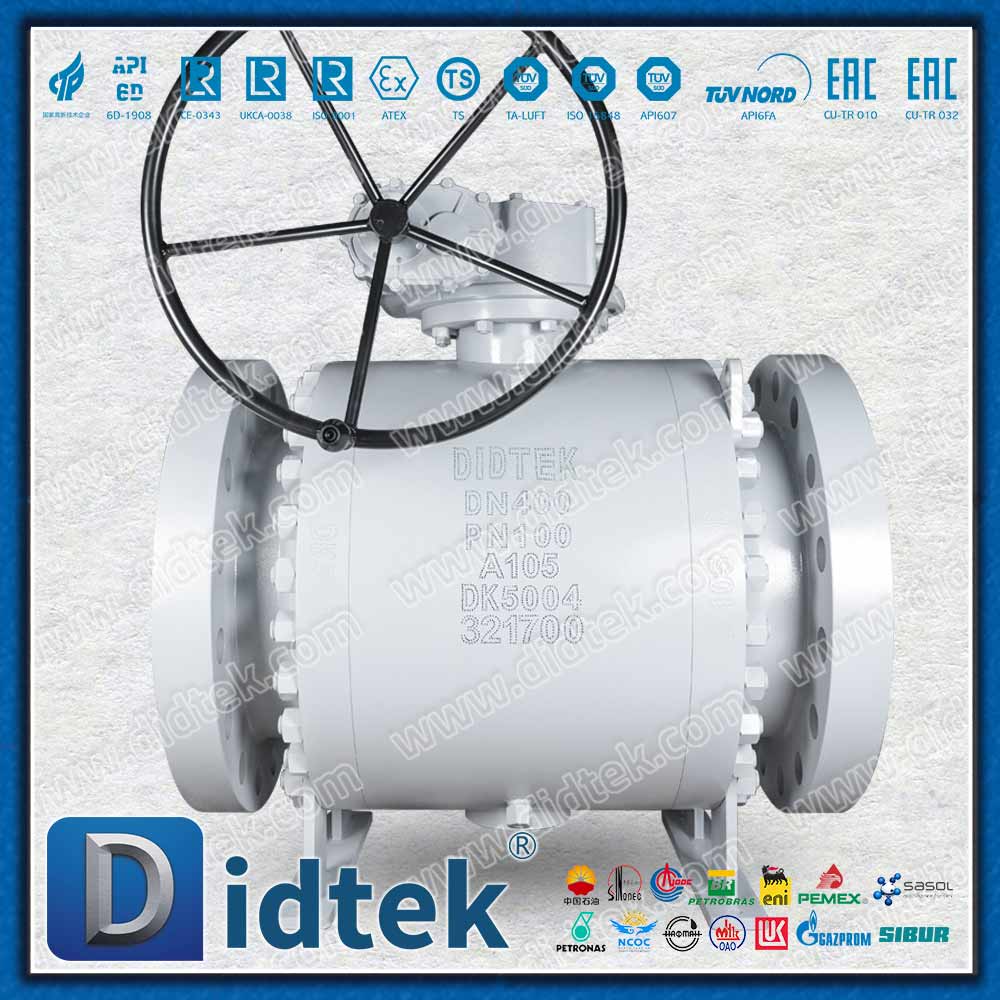

Como fabricante líder com certificação API 6D, fornecemos válvulas esfera munhão de aço carbono com engenharia de precisão, projetadas para as mais exigentes redes de dutos de petróleo, gás e petroquímicos. Tocar o exterior metálico frio e sólido revela a densidade excepcional do corpo de aço carbono forjado premium (ASTM A105) ou aço fundido (WCB), projetado para manter a rigidez estrutural absoluta sob tensões extremas na tubulação. Essas válvulas apresentam um mecanismo de esfera fixa ancorado com segurança por rolamentos de munhão para serviço pesado. Esta arquitetura específica absorve o impulso da pressão da linha, evitando que a esfera seja forçada para dentro da sede a jusante, o que se traduz em um torque operacional excepcionalmente baixo. Os operadores notarão uma rotação suave e controlada mesmo ao isolar os fluxos contra diferenciais de pressão máximos.

Além das configurações padrão, nossa lista de materiais (BOM) abrangente acomoda perfis de meios severos e corrosivos. Oferecemos amplas personalizações de acabamento interno, incluindo revestimento de níquel eletrolítico (ENP) na esfera e na haste para maior dureza da superfície, ou atualizações para componentes internos de aço inoxidável Duplex para resistir à corrosão por pite e por estresse por cloreto. A versatilidade estrutural é igualmente priorizada para garantir a integração precisa do pipeline. As equipes de compras podem especificar projetos de portas completas para caminhos de fluxo completamente desobstruídos ou configurações de portas reduzidas para peso e custo otimizados. Além disso, fornecemos múltiplas conexões de extremidade, incluindo face elevada (RF), junta tipo anel (RTJ) e solda de topo (BW), garantindo compatibilidade exata com sistemas de tubulação diversos e complexos.

Parâmetros do produto

Descrição do projeto e recursos de engenharia

Conformidade com o padrão API 6D: Fabricado e testado estritamente de acordo com as especificações API 6D, ASME B16.34 e API 608. Cada dimensão é usinada com tolerâncias precisas, garantindo intercambialidade global e segurança absoluta durante a instalação e operação prolongada.

Design avançado de sede (DBB e DIB): Equipado com sedes independentes com mola que fornecem vedação simultânea a montante e a jusante, permitindo a funcionalidade clássica de bloqueio duplo e sangramento (DBB) para ventilação segura da cavidade. Para elevar ainda mais a segurança do isolamento da tubulação, oferecemos configurações de sede com duplo isolamento e sangria (DIB-1/DIB-2) e duplo efeito de pistão (DPE). Esses projetos de sede com alívio automático liberam automaticamente o excesso de pressão na cavidade causado pela expansão térmica, protegendo o corpo da válvula contra sobrepressão catastrófica.

Injeção de Selante de Emergência: Apresenta acessórios de injeção de selante secundário usinados com precisão para a haste e as sedes. No caso de pequenas marcas ou danos causados ​​por detritos nos anéis de vedação macios primários, as equipes de manutenção podem injetar compostos selantes especializados para restaurar instantaneamente a integridade da vedação sem interromper as operações da tubulação ou remover a válvula da linha.

Segurança abrangente e conformidade ambiental: Certificado pela API 607/API 6FA, o design à prova de fogo utiliza contato secundário de metal com metal para manter uma vedação segura mesmo se as sedes macias primárias forem destruídas pelo calor extremo. Mecanismos internos de aterramento fornecem descarga estática contínua. Além disso, a arquitetura incorpora uma haste anti-explosão – uma haste inserida internamente com um ombro de retenção que evita fisicamente a ejeção sob picos repentinos de pressão. Para aplicações de gases ácidos, os materiais cumprem rigorosamente as normas NACE MR0175, enquanto todo o conjunto é projetado para atender às normas API 641 de baixas emissões fugitivas, satisfazendo as exigências ambientais modernas.

Parâmetros

Garantia de qualidade e rastreabilidade

A confiabilidade em ambientes de alto risco exige controle de qualidade intransigente. Conforme observado em nossos parâmetros, 100% de nossas válvulas esfera munhão passam por rigorosos testes de pressão hidrostática e pneumática antes do envio, verificando a integridade da carcaça e a estanqueidade absoluta da sede. Para apoiar grandes projetos de engenharia e conformidade regulatória, fornecemos pacotes de documentação abrangentes. Isso inclui Relatórios de Teste de Materiais (MTRs) detalhados em conformidade com EN 10204 3.1 ou 3.2, rastreando as propriedades químicas e físicas do aço até o lote térmico original. Além disso, fornecemos registros completos de testes não destrutivos (NDT), como inspeções de partículas ultrassônicas e magnéticas em peças forjadas e cordões de solda críticos, garantindo total transparência e rastreabilidade para cada unidade entregue.

Aplicação e Função

Nossas válvulas esfera munhão de aço carbono são amplamente utilizadas em ambientes exigentes devido às suas propriedades superiores de material e resiliência mecânica. Eles resolvem desafios críticos de controle de fluxo em vários setores importantes:

• Dutos de Gás Natural: Essenciais para isolamento da linha principal e estações de compressão de gás. O design montado no munhão evita o esmagamento da sede sob imensas pressões de gás, garantindo um desligamento confiável em redes de transmissão de longa distância.

• Refinarias de Petróleo: Implantadas em instalações de processamento de petróleo bruto de alta pressão e terminais de armazenamento. O corpo durável do A105, combinado com acabamentos personalizáveis, lida com eficácia com partículas abrasivas e hidrocarbonetos de alta temperatura sem degradação.

• Centrais Elétricas: Críticas para sistemas de controle de vapor e água de alimentação de alta pressão. As tolerâncias de vedação rigorosas e a estabilidade térmica dos assentos macios Devlon fornecem isolamento à prova de bolhas, protegendo turbinas e bombas a jusante.

• Infraestrutura Municipal: Integrada em redes de distribuição de água e aquecimento urbano de grande escala. A construção robusta garante um longo ciclo de vida operacional com intervenções mínimas de manutenção, reduzindo o custo total de propriedade para os operadores municipais.

Recursos de engenharia e suporte técnico

Apoiamos ativamente profissionais de compras, engenheiros de dutos e integradores de sistemas, fornecendo um conjunto completo de recursos técnicos para facilitar o design preciso do projeto. Para acelerar seus processos de avaliação técnica e dimensionamento, oferecemos planilhas de dados dimensionais abrangentes que abrangem todas as classes de pressão e configurações de portas. Além disso, manuais detalhados de seleção de produtos e tabelas de torque estão disponíveis para auxiliar no dimensionamento preciso do atuador (pneumático, elétrico ou hidráulico). Para uma integração perfeita ao software de projeto de sua planta, nossa equipe de engenharia fornece desenhos CAD 2D e modelos STEP 3D para download mediante solicitação, garantindo que cada válvula se alinhe perfeitamente com seus complexos esquemas de tubulação antes da finalização da aquisição.
