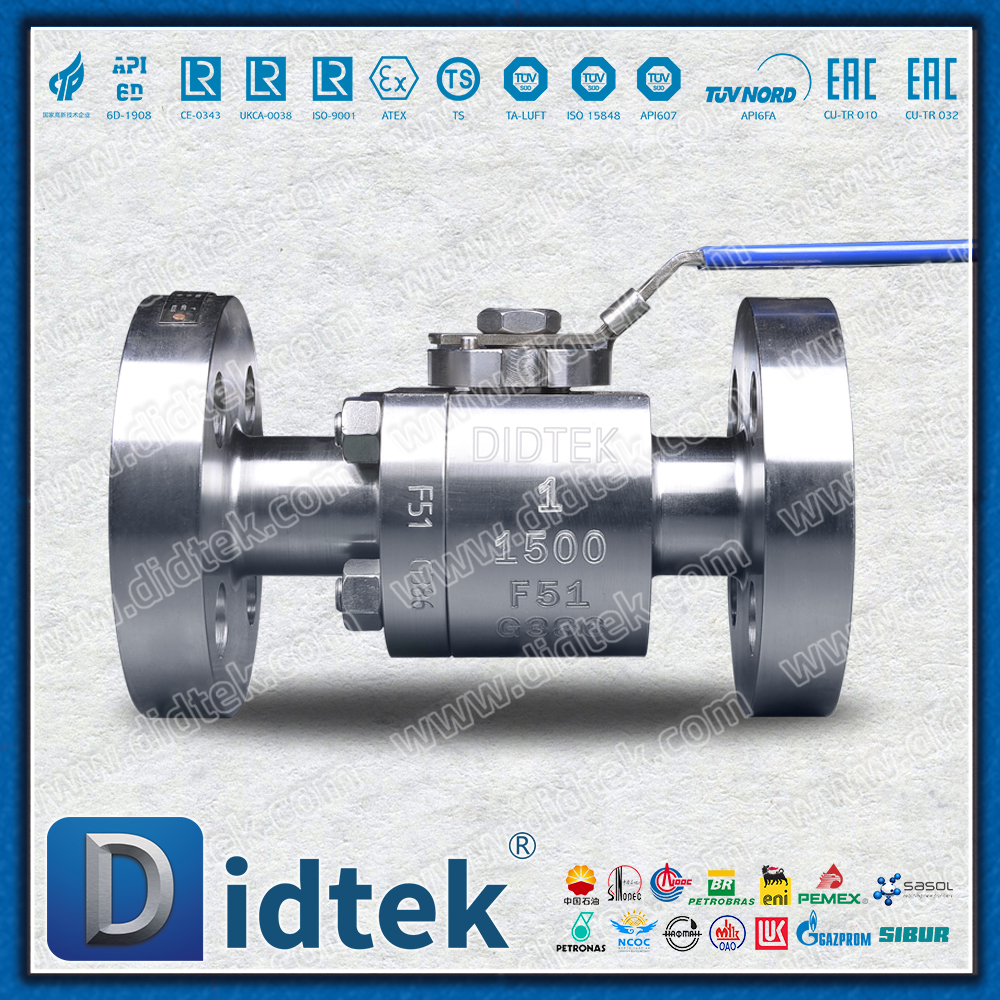

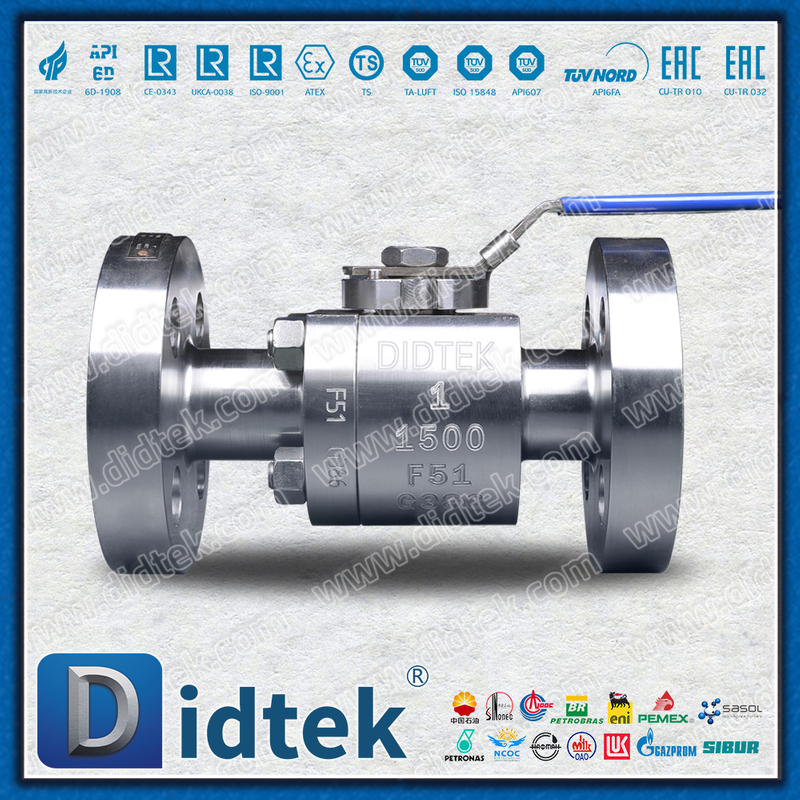

F51 Classe1500 de aço inoxidável frente e verso de alta pressão RF forjou a válvula de esfera flutuante

Visão geral do produto

A válvula de esfera flutuante de aço forjado com flange RF de alta pressão F51 duplex de aço inoxidável Class1500 é uma válvula industrial de alta qualidade especialmente projetada para condições de trabalho corrosivas de alta pressão. O produto adota peças forjadas de aço inoxidável duplex ASTM A182 F51, combinadas com classificação de pressão Classe 1500 e conexão de flange RF. Embora mantenha excelente resistência à corrosão, fornece resistência estrutural e confiabilidade de vedação extremamente altas, e é a solução definitiva para ambientes agressivos, como petroquímicos e engenharia naval.

Especificações técnicas

Recursos do produto

1. Excelente desempenho do aço inoxidável duplex F51

Resistência máxima à corrosão

Alto teor de cromo (22%), molibdênio (3%) e nitrogênio (0,15%)

O índice de resistência à corrosão PREN é ≥ 35

Excelente resistência à corrosão sob tensão por cloretos

Resistência mecânica ultra-alta

Resistência à tração ≥ 620 MPa

Resistência ao escoamento ≥ 450 MPa

Dureza HB: 217-277

2. Projeto de alta tensão classe 1500

Capacidade máxima de resistência à pressão: Pressão de projeto de até 25 MPa

Pressão de teste do casco: 37,5 MPa

Pressão de teste de vedação: 27,5 MPa

Estrutura otimizada de alta pressão

Aumente a espessura da parede do corpo da válvula

Fortalecer o diâmetro da haste da válvula

Estrutura de rolamento aprimorada

3. Processo de formação de forjamento

Material denso: Sem defeitos de fundição, maior segurança de resistência à pressão

Otimização de grãos: A conformação por forjamento atinge a melhor direção de fluxo de grãos

Qualidade estável: Propriedades de material uniformes e consistentes

4. Vedação de alta pressão de esfera flutuante

Vedação auto-reforçada: A pressão média empurra a esfera para pressionar contra a sede da válvula. Quanto maior a pressão, mais confiável será a vedação

Bloqueio bidirecional: A pré-carga cuidadosamente projetada garante vazamento zero em ambas as direções

Projeto de baixa resistência ao fluxo: A estrutura completa minimiza a perda de pressão

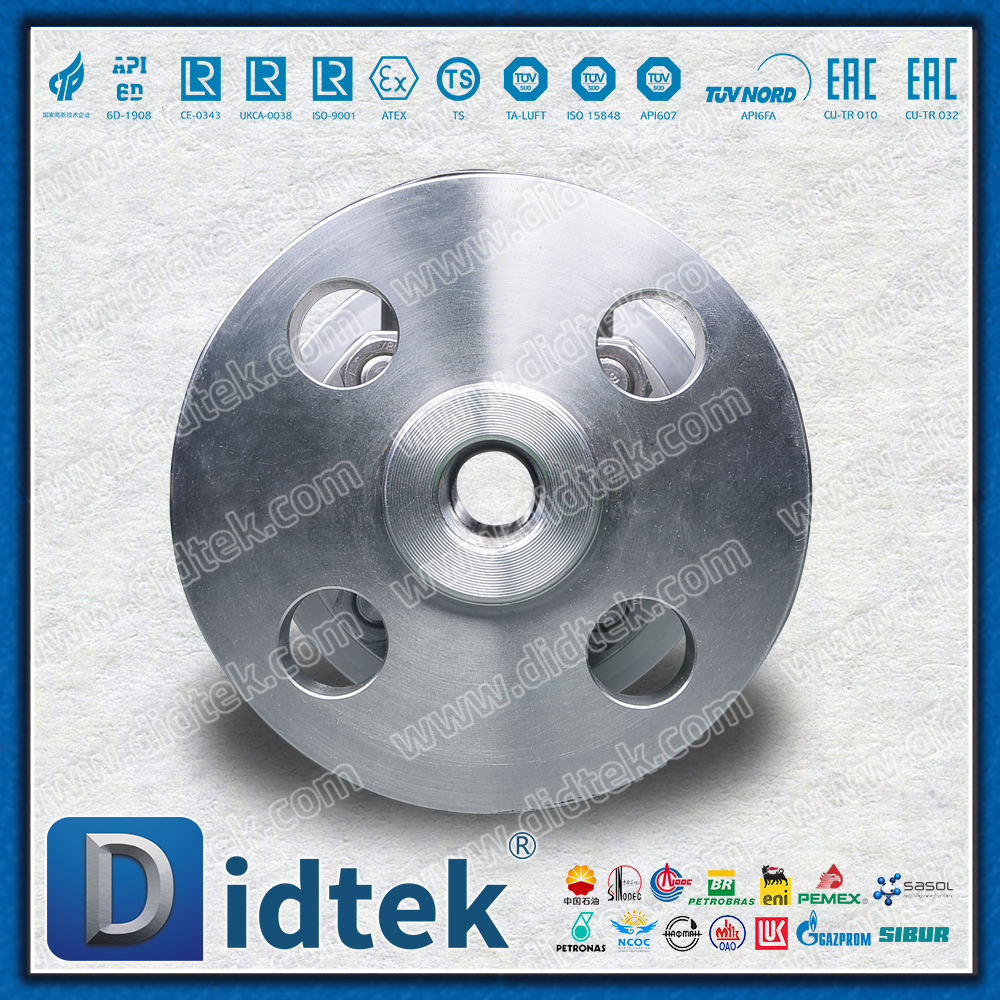

5. Conexão de flange RF

Compatibilidade padrão: Em conformidade com as dimensões do flange ASME B16.5 RF

Vedação confiável: flange de face elevada + junta enrolada garantem uma conexão selada

Fácil instalação: Conexão padronizada, conveniente para instalação e manutenção

Campo de aplicação

1. Petróleo e gás

Dutos de coleta e transporte de petróleo e gás de alta pressão

Exploração de campos ácidos de petróleo e gás

Sistema de dutos submarinos

2. Processo químico

Dispositivo de reação de alta pressão

Transporte de meios contendo íons cloreto

Produtos químicos fortemente corrosivos

3. Engenharia naval

Sistema de tratamento de água do mar

Tubulação de processo de plataforma offshore

Controle de equipamentos submarinos

4. Aplicações especiais

Ambiente com alto teor de cloreto

Condições de trabalho de corrosão em alta temperatura e alta pressão

Sistema crítico de segurança

Resumo

A válvula de esfera flutuante de aço forjado com flange RF de alta pressão Classe 1500 de aço inoxidável duplex F51, por meio da combinação perfeita de seleção de materiais de alta qualidade, design de extrema pressão e processo de fabricação preciso, fornece aos usuários industriais

Máxima resistência à corrosão: A vida útil aumenta de 5 a 8 vezes em ambientes corrosivos severos

Confiabilidade absoluta em alta pressão: classificação de pressão classe 1500, com excelente capacidade de suporte de pressão

Longa vida útil: 30 anos de vida útil, com o custo ideal do ciclo de vida completo

Certificações padrão abrangentes: Certificações completas API, ASME e NACE

Este produto é a melhor escolha para condições de corrosão de alta pressão, fornecendo garantias confiáveis ​​para uma produção segura em áreas como petroquímica e engenharia naval.
