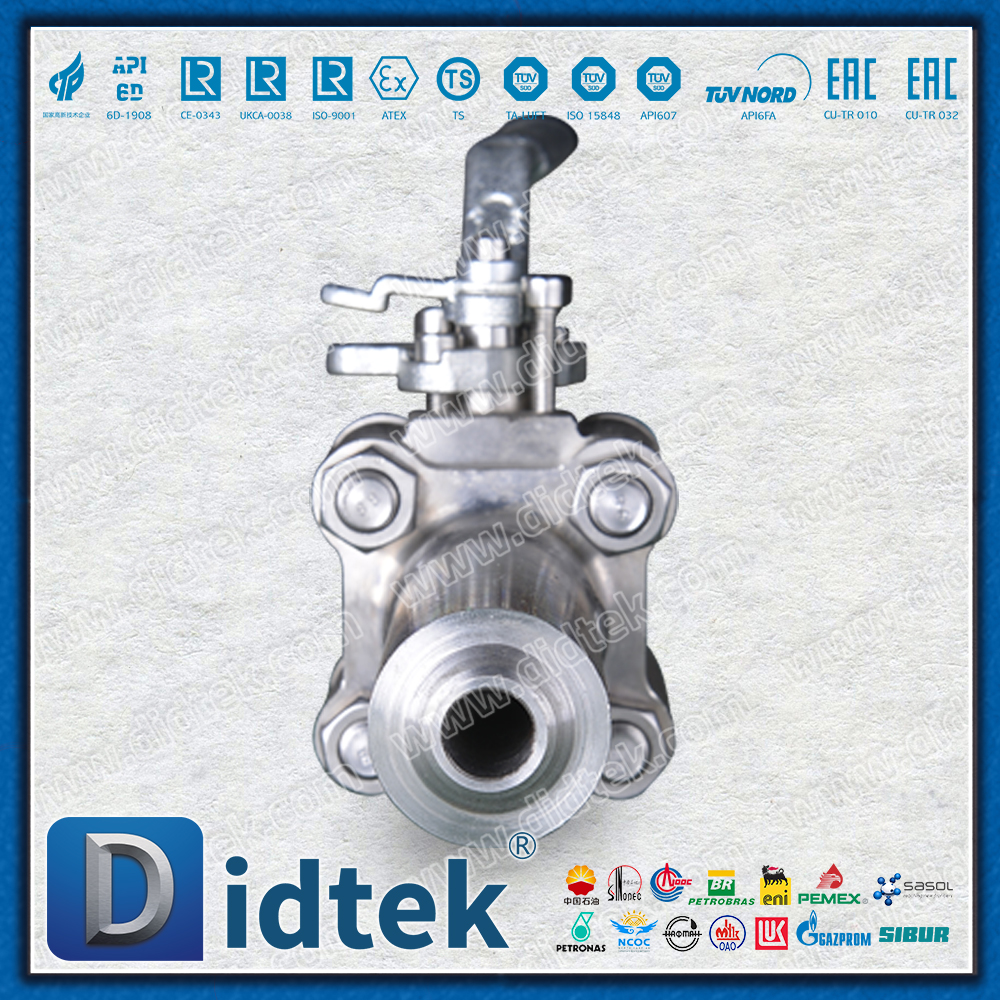

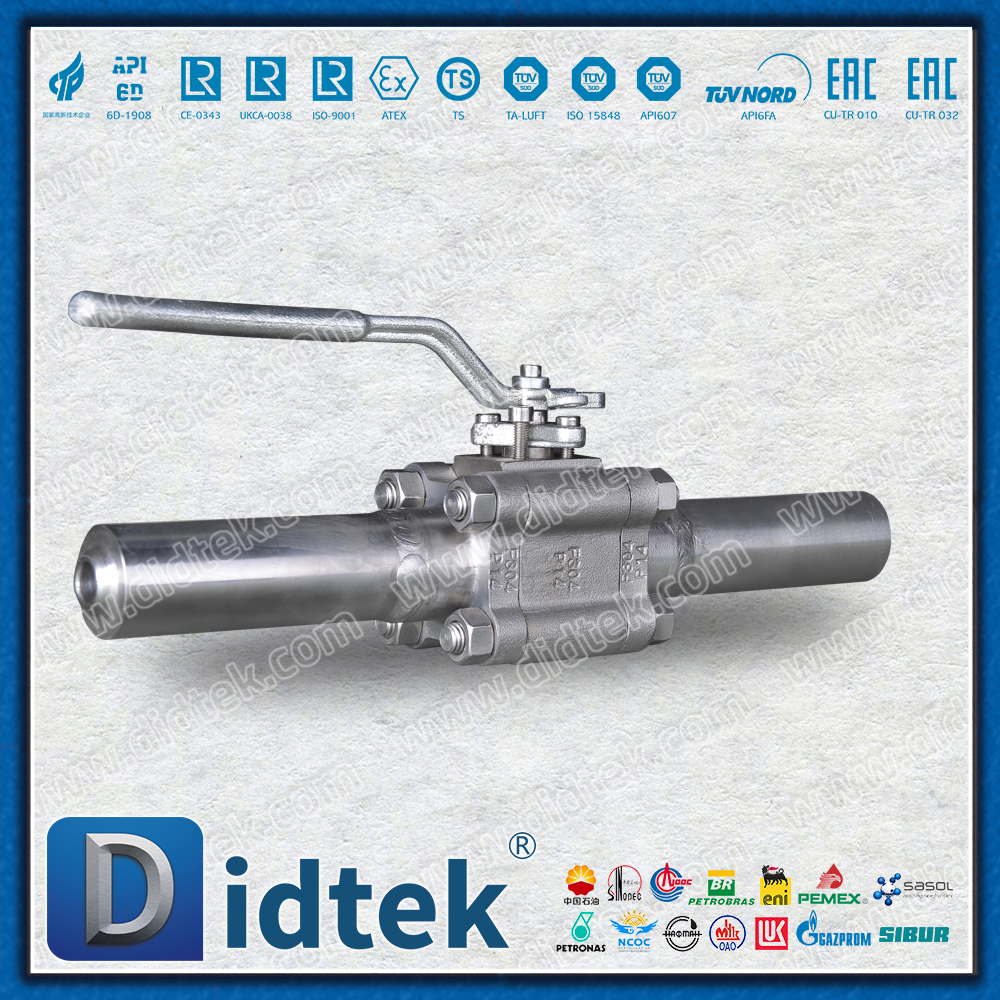

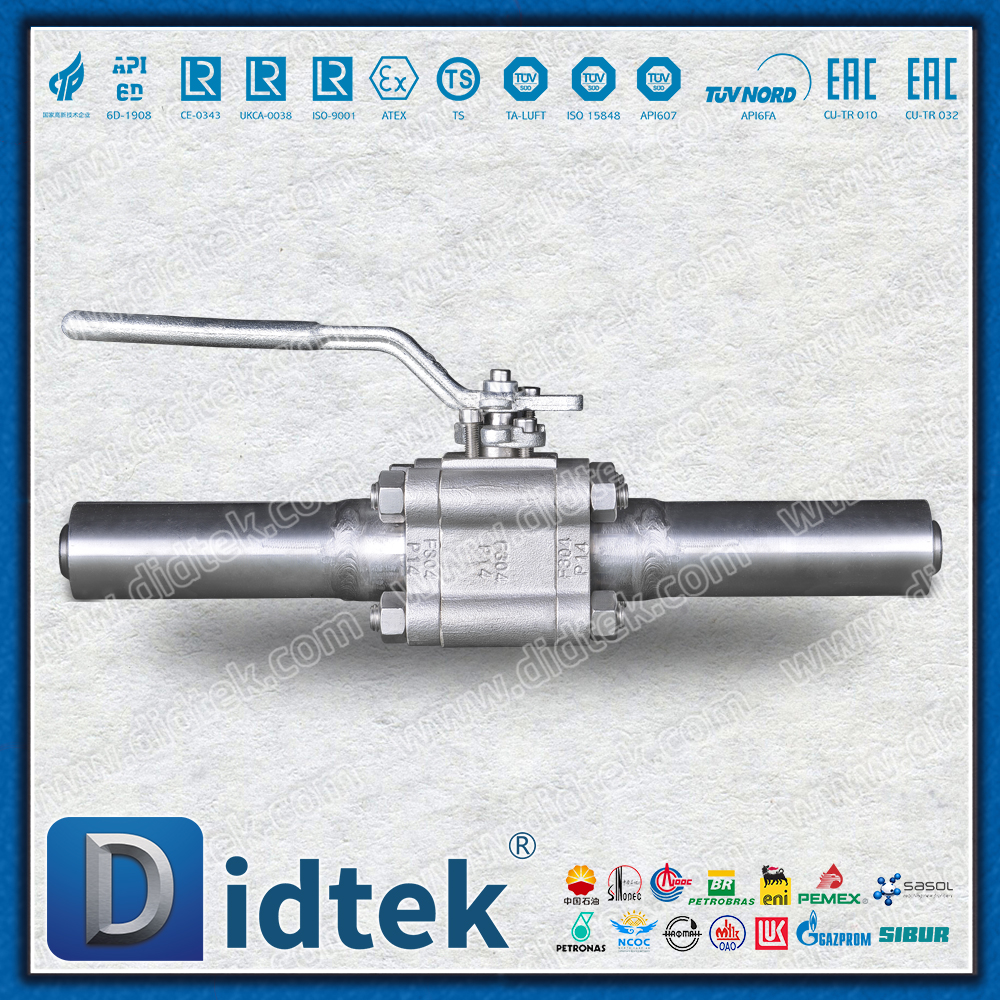

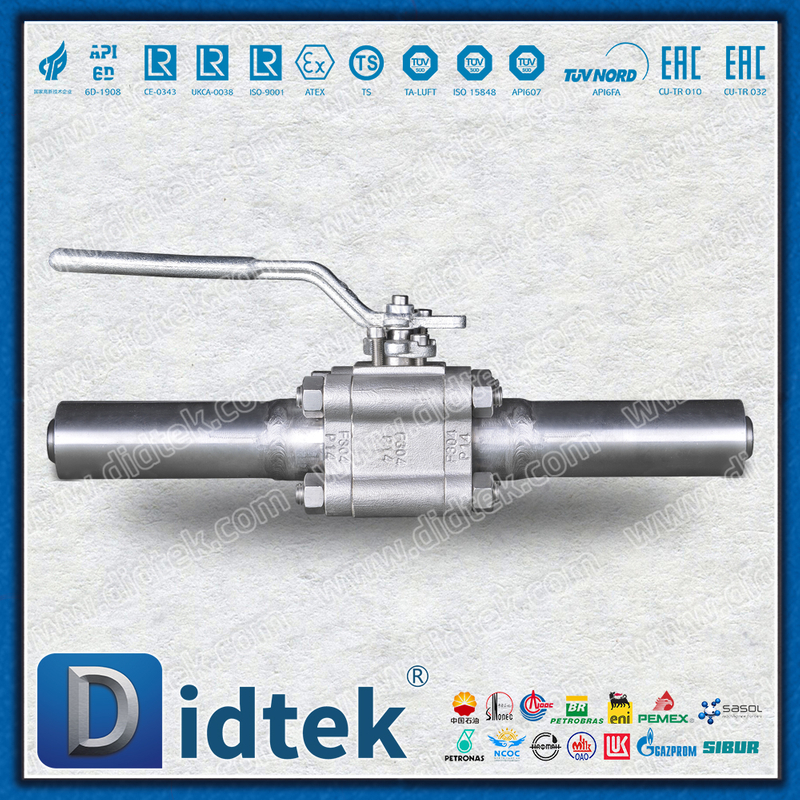

A conexão da extensão F304 de 3 partes forjou a válvula de aço com dispositivo de travamento

Posicionamento do produto principal

Válvula industrial de alto desempenho com design modular de três peças, corpo de válvula em aço forjado ASTM A182 F304, equipada com tampa de válvula de conexão estendida e dispositivo de travamento de segurança. Este projeto leva em consideração a conveniência de manutenção, adaptabilidade a condições adversas de trabalho e segurança operacional, e é adequado para sistemas de dutos industriais que requerem manutenção frequente ou gerenciamento rigoroso.

Detalhes das especificações técnicas

Principais recursos de design

1.Estrutura modular de três peças

Manutenção conveniente: Não há necessidade de desmontar a válvula da tubulação. Basta afrouxar o parafuso do meio para remover a parte central do corpo da válvula e substituir rapidamente a sede interna da válvula, a esfera e outras peças, reduzindo significativamente os custos de manutenção e o tempo de inatividade.

Manutenção online: Suporta manutenção online, especialmente adequada para fluxos de processos contínuos que não podem ser interrompidos.

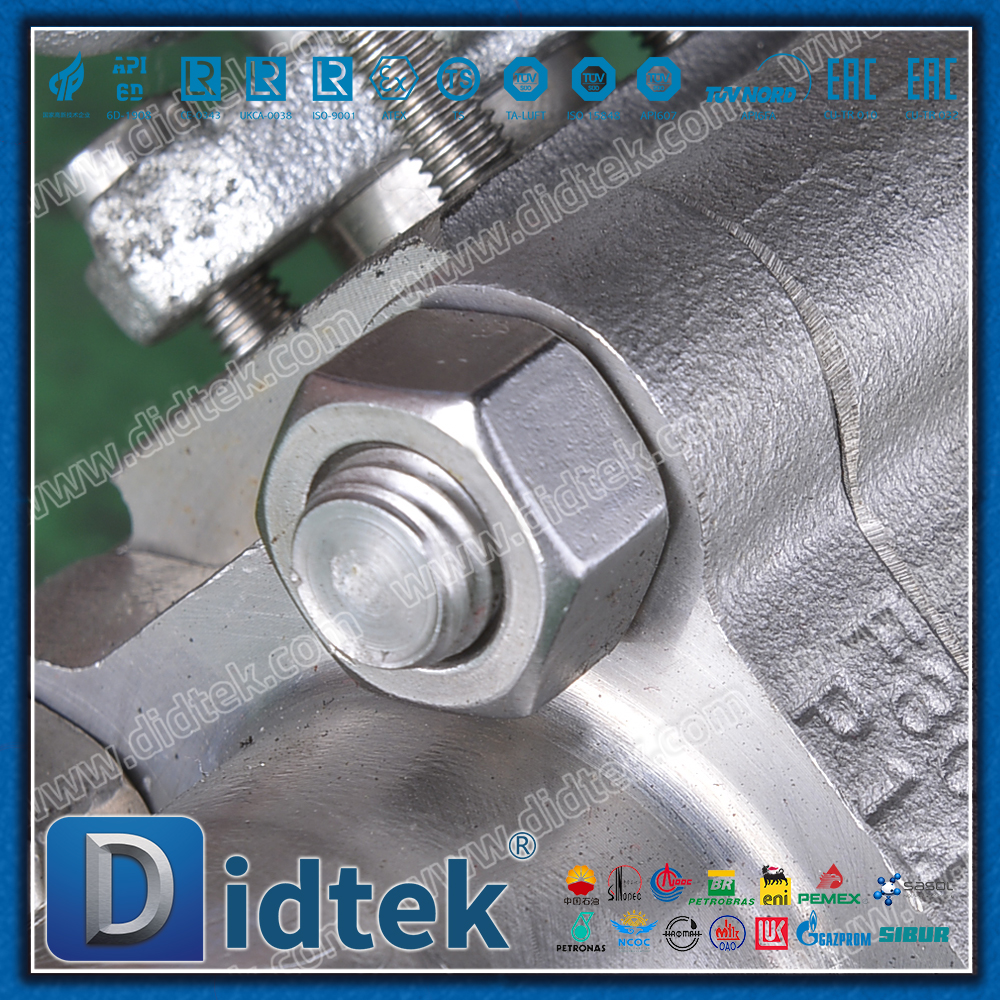

Estrutura estável: A conexão aparafusada possui alta resistência, garantindo a integridade da vedação sob alta pressão.

2. Corpo da válvula de aço forjado F304

Excelente desempenho: Forjado e conformado, com melhor direcionamento do fluxo de grãos, possui maior resistência, resistência ao impacto e resistência à fadiga em comparação às peças fundidas.

Resistência à corrosão: F304 (aço inoxidável 304) oferece excelente resistência à corrosão a uma variedade de produtos químicos e à atmosfera.

Baixo teor de carbono: Controla eficazmente a precipitação de carbonetos e possui excelente resistência à corrosão intergranular.

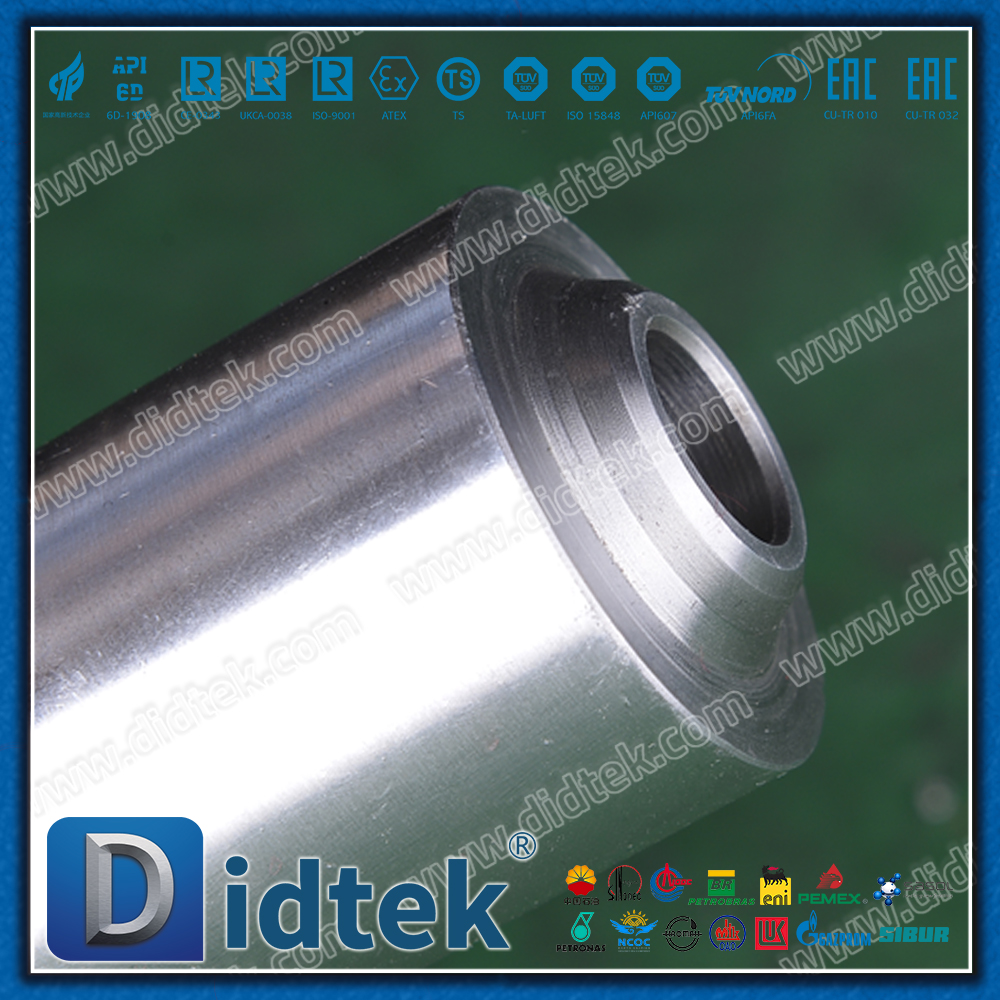

3. Tampa estendida da válvula de conexão

Isolamento térmico/preservação do frio: O pescoço da válvula estendido forma uma zona de isolamento térmico eficaz entre o interior da válvula e o atuador superior, reduzindo a condução de calor médio para a haste da válvula e caixa de gaxeta, protegendo a gaxeta de vedação e prolongando sua vida útil. Também é aplicável a condições de trabalho de baixa temperatura e pode prevenir o congelamento.

Adequado para instalação especial: É aplicável a cenários de instalação como enterramento profundo, dentro de caixas isoladas ou onde é necessária uma distância segura de equipamentos de alta temperatura.

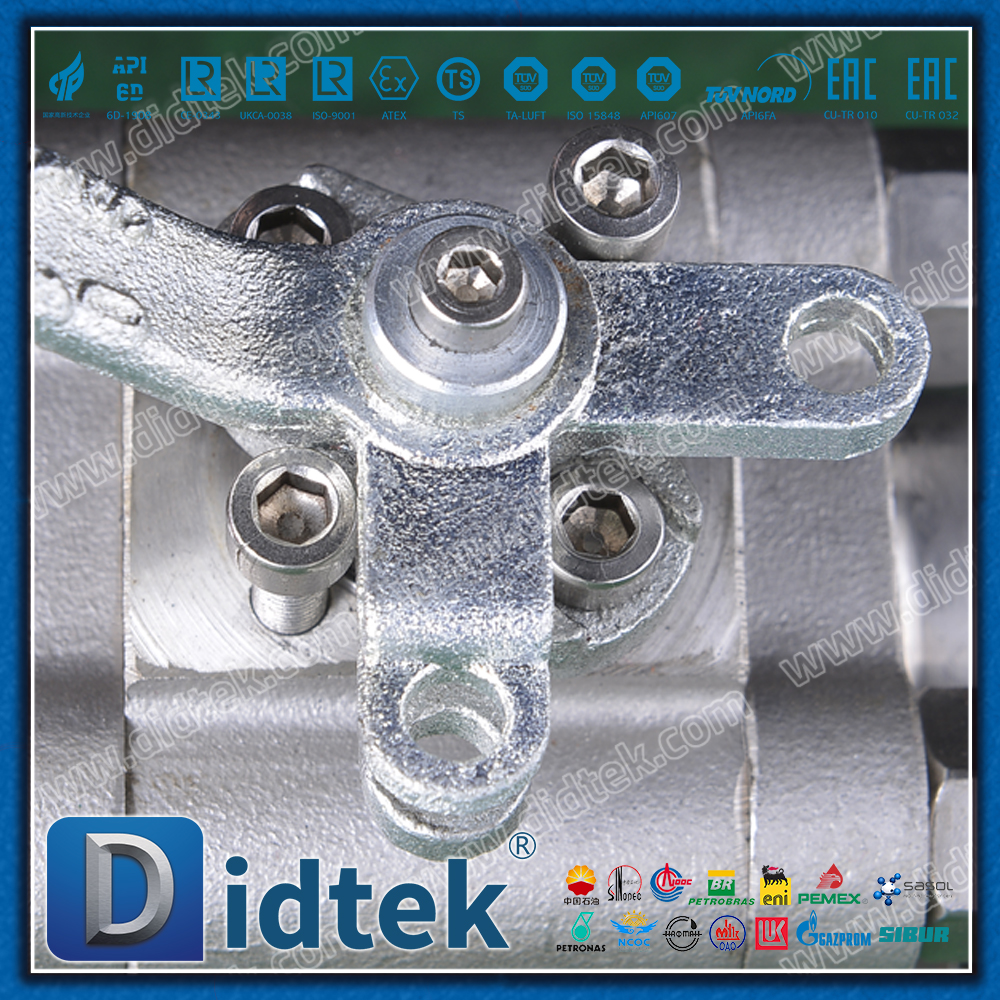

4. Dispositivo de travamento de segurança integrado

Isolamento de segurança: Em conformidade com os padrões LOTO, a válvula é travada na posição totalmente aberta ou totalmente fechada por meio de um cadeado para evitar operação incorreta e garantir a segurança do pessoal e do equipamento.

Identificação intuitiva: A alça geralmente possui uma seta indicadora clara 'Ligado/Desligado' e um indicador de status de bloqueio.

Design de alta resistência: O mecanismo de travamento é resistente e durável, capaz de suportar operações de força externa anormais.

Desempenho e vantagens

Alta confiabilidade: O material de aço forjado e o design modular garantem uma operação estável a longo prazo sob condições de trabalho adversas.

Economia de manutenção: A estrutura de três peças torna o trabalho de manutenção mais rápido e barato, e o design de diâmetro total facilita a limpeza da tubulação.

Segurança operacional: O dispositivo de travamento fornece uma garantia de segurança crucial para comutação de processos e manutenção de equipamentos.

Ampla adaptabilidade: O design de pescoço estendido permite suportar altas e baixas temperaturas, bem como ambientes de instalação especiais.

Campos de aplicação típicos

Indústria petroquímica: Tubulações de processo, especialmente pontos críticos que requerem manutenção regular ou travamento de segurança.

Energia e potência: Sistemas de vapor, água de alimentação de caldeiras, sistemas de água de resfriamento.

Química fina e farmacêutica: Tubulações para meios corrosivos com requisitos de limpeza e manutenção.

Serviços públicos: Isolamento e controle de estações urbanas de tratamento de gás e água.

Qualquer ambiente industrial que exija implementação rigorosa de Procedimentos Operacionais de Segurança (LOTO).

Guia de seleção

Por favor confirme os seguintes parâmetros ao selecionar o modelo

Tipos de válvulas (como válvulas de esfera, válvulas de bloqueio)

Diâmetro nominal (DN) e classificação de pressão (PN/Classe)

Conecte o padrão com o formato da superfície de vedação

Os requisitos específicos de comprimento para estender o pescoço

Tipos de dispositivos de travamento (fechaduras de maçaneta, tampas de válvula de travamento, etc.)

Modo de operação (manual, caixa de velocidades, atuador pneumático/elétrico)

Resumo

A válvula de aço forjado tipo estendido F304 de três peças com dispositivo de travamento é uma solução de válvula industrial de alta qualidade que integra manutenção conveniente, adaptabilidade às condições de trabalho e segurança operacional. Não é apenas um componente de controle confiável para fluidos de tubulações, mas também uma parte importante do moderno sistema de gerenciamento de segurança industrial. É particularmente adequado para assumir responsabilidades pesadas em pontos-chave de aplicação com manutenção frequente, condições de trabalho adversas e requisitos de segurança extremamente elevados.
