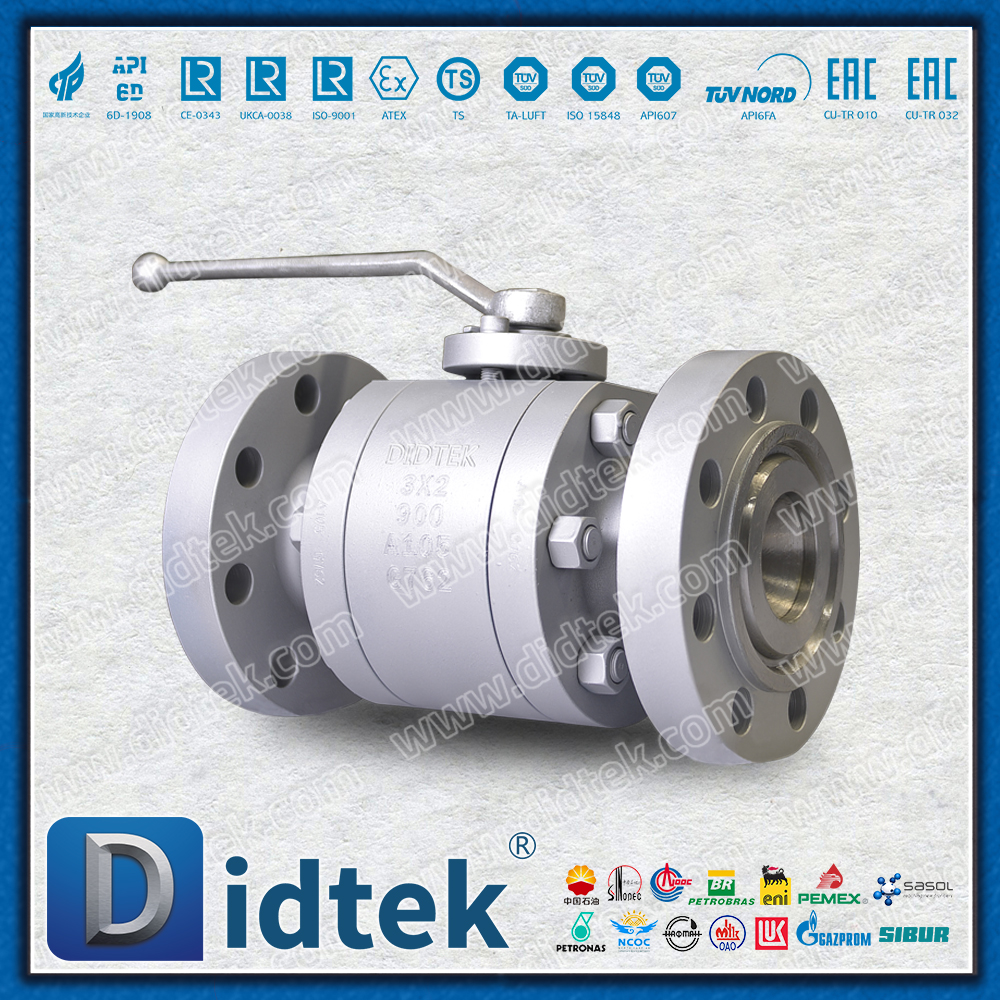

O aço carbono A105 3''X2'' reduz a válvula de esfera flutuante forjada furo

Visão geral do produto

A válvula de esfera flutuante de aço forjado de diâmetro reduzido de aço carbono A105 3'×2' é uma válvula especial de diâmetro redutor feita de peças forjadas de aço carbono ASTM A105. O produto apresenta um design de diâmetro reduzido com entrada de 3 polegadas e saída de 2 polegadas. Combinado com a alta resistência do corpo da válvula em aço forjado e a vedação confiável da estrutura esférica flutuante, garante desempenho de suporte de pressão ao mesmo tempo em que obtém controle de fluxo e otimização de custos. É a escolha ideal para saídas de bombas, antes de válvulas de controle e outras tubulações industriais que requerem conexões de diâmetro reduzido.

Especificações técnicas

Recursos do produto

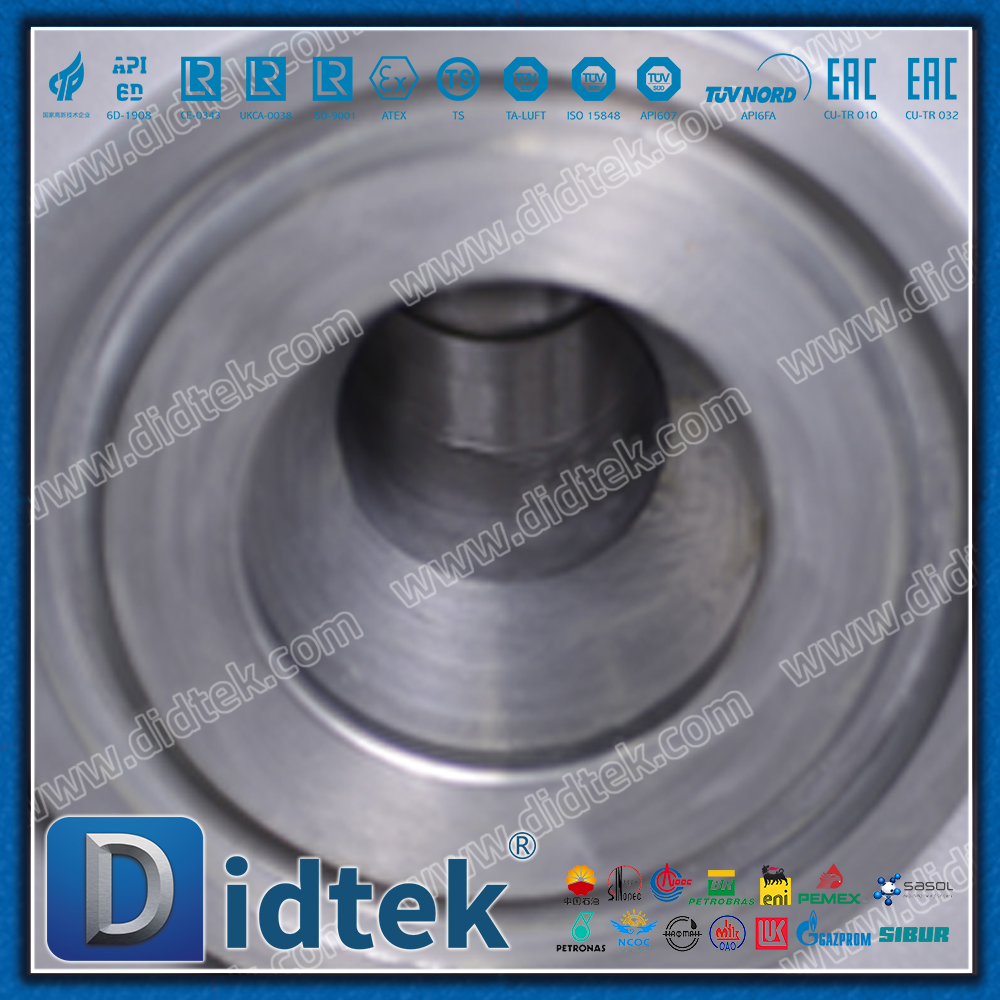

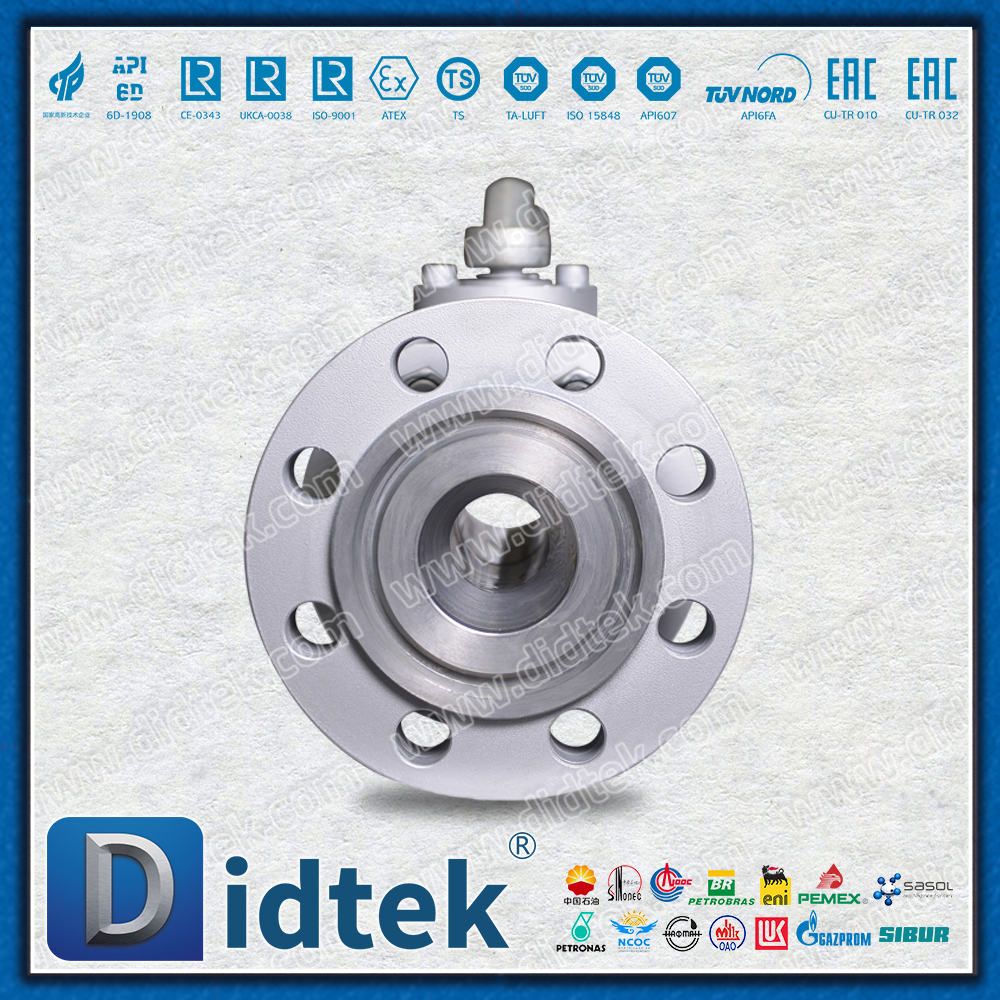

1. Projeto otimizado de canais de escoamento reduzido

Projeto de estrutura econômica

O custo de fabricação das válvulas é significativamente reduzido através do projeto de redução de diâmetro

Reduza o diâmetro da esfera e diminua o torque operacional em 30%

Mantenha a resistência do corpo da válvula sem reduzir sua capacidade de suporte de pressão

Vantagens do controle de fluxo

Realize a transição de mudança de diâmetro do sistema de tubulação

É adequado para condições de trabalho onde a taxa de fluxo precisa ser reduzida

Economize juntas redutoras adicionais

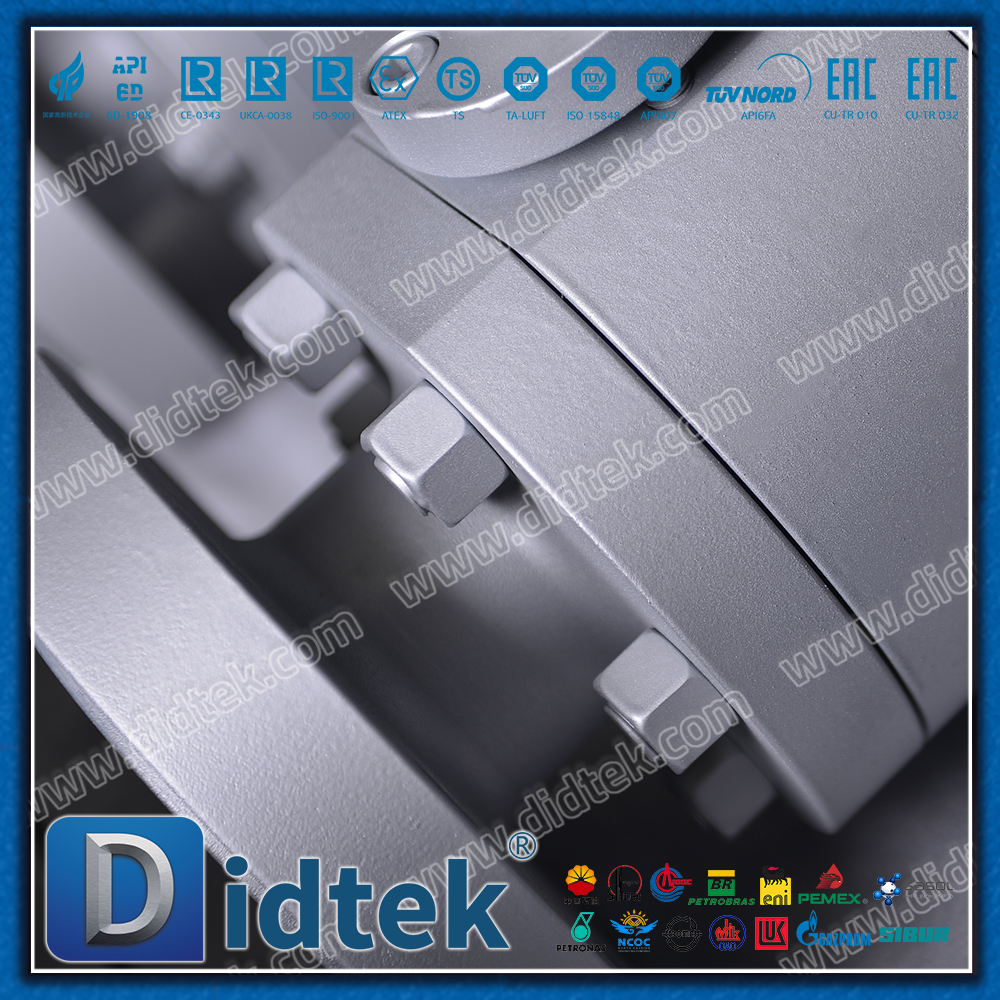

2. Corpo da válvula de aço forjado A105

Características de alta resistência

Resistência à tração ≥ 485 MPa

Resistência ao escoamento ≥ 250 MPa

Possui excelente resistência ao impacto, com energia de impacto Charpy ≥ 27J

Vantagens dos forjados

Não há defeitos de fundição e a segurança do suporte de pressão é maior

O material é denso e tem uma longa vida útil

3. Sistema de vedação de esfera flutuante

Selo auto-reforçado

A pressão média empurra a esfera para pressionar a sede da válvula. Quanto maior a pressão, mais confiável será a vedação

Mantenha vazamento zero no nível de pressão Classe 600

Capacidade de vedação bidirecional

A pré-carga cuidadosamente projetada garante vedação bidirecional confiável

Passe no teste de vedação API 598

4. Características estruturais especiais

Design antiestático: A resistência entre a esfera, a haste da válvula e o corpo da válvula é inferior a 10 Ω

Segurança contra incêndio: Em conformidade com a norma API 607. Uma vedação metálica é formada após a falha da vedação macia

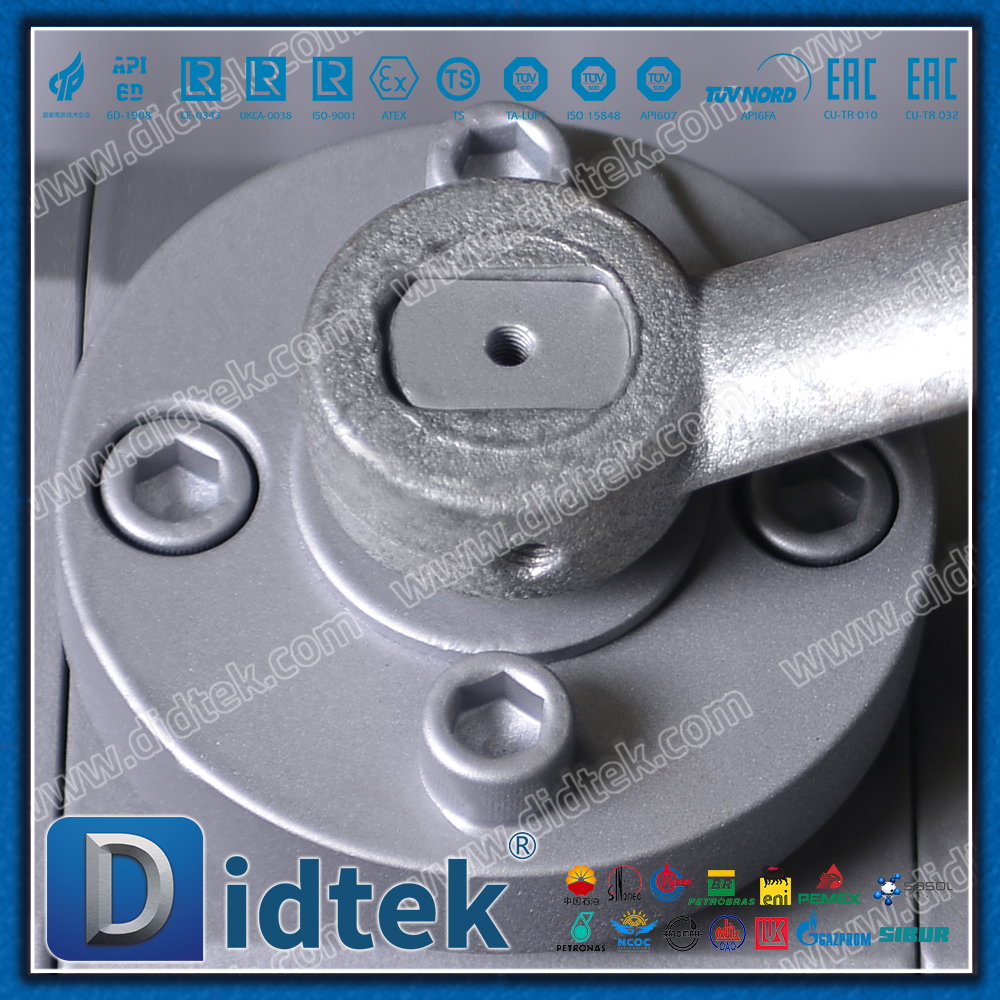

Haste da válvula anti-explosão: Haste da válvula com estrutura em forma de T para garantir a segurança operacional

Campo de aplicação

1. Petróleo e gás

Controle de redução de pressão na saída da bomba

Redução de pressão antes do dispositivo de medição

Regulação de pressão de tubulação

2. Processo químico

Controle de alimentação do reator

Entrada e saída do filtro

Redução de pressão antes do instrumento

3. Serviços Públicos

Redução de pressão do sistema de abastecimento de água

Sistema de ar comprimido

Sistema de redução de pressão de vapor

4. Aplicações especiais

O diâmetro da interface do equipamento muda

Locais com espaço limitado

Projetos sensíveis ao orçamento

Resumo

A válvula de esfera flutuante de aço forjado de diâmetro reduzido de aço carbono A105 de 3'×2', através da combinação perfeita de design otimizado de diâmetro reduzido, material de aço forjado confiável e tecnologia de esfera flutuante madura, fornece aos usuários industriais:

Vantagem de custo significativa: O design de diâmetro reduzido reduz o custo de fabricação das válvulas

Desempenho de pressão confiável: O corpo da válvula em aço forjado garante operação segura sob alta pressão

Experiência de operação conveniente: A esfera de diâmetro reduzido reduz o torque operacional

Configuração flexível da tubulação: O design do redutor integrado economiza acessórios da tubulação

Este produto é a escolha ideal para aplicações industriais com orçamento limitado que exigem desempenho confiável. Com seu excelente desempenho de custo e qualidade confiável, fornece uma solução econômica e prática para controle de fluidos industriais.
