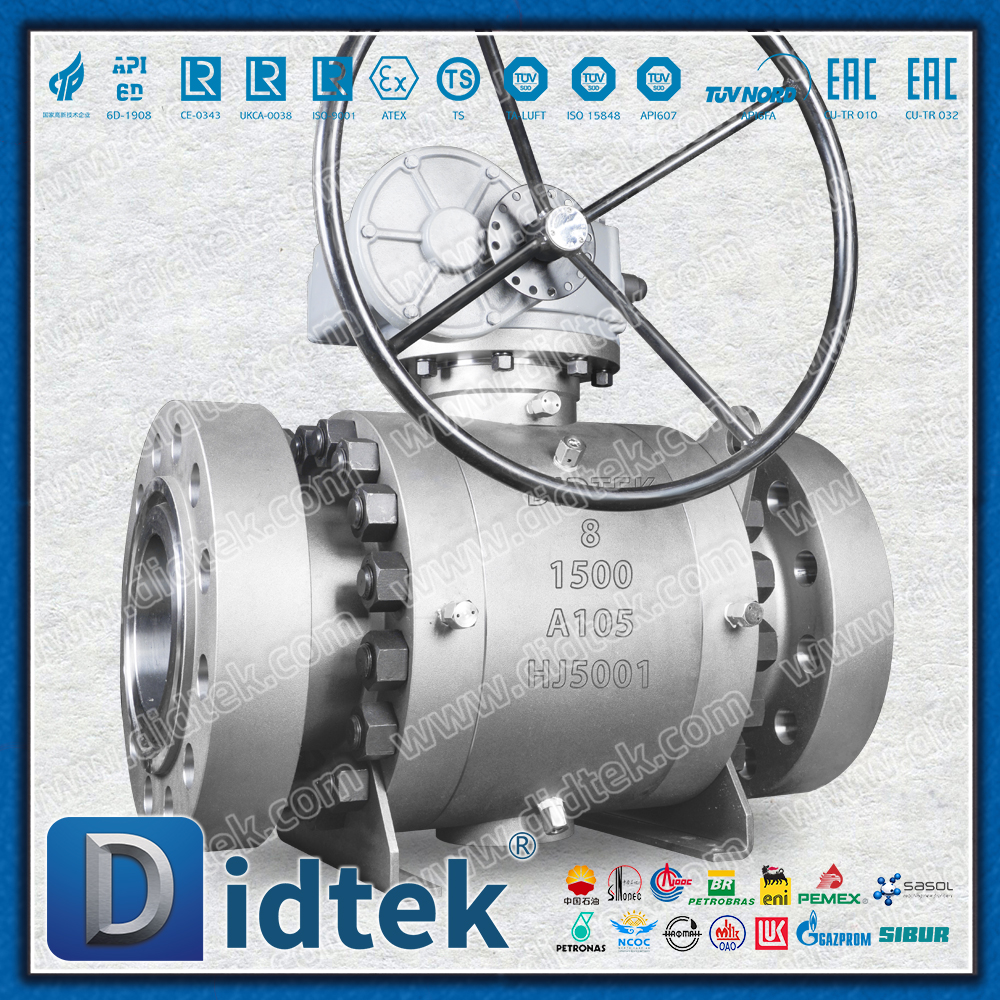

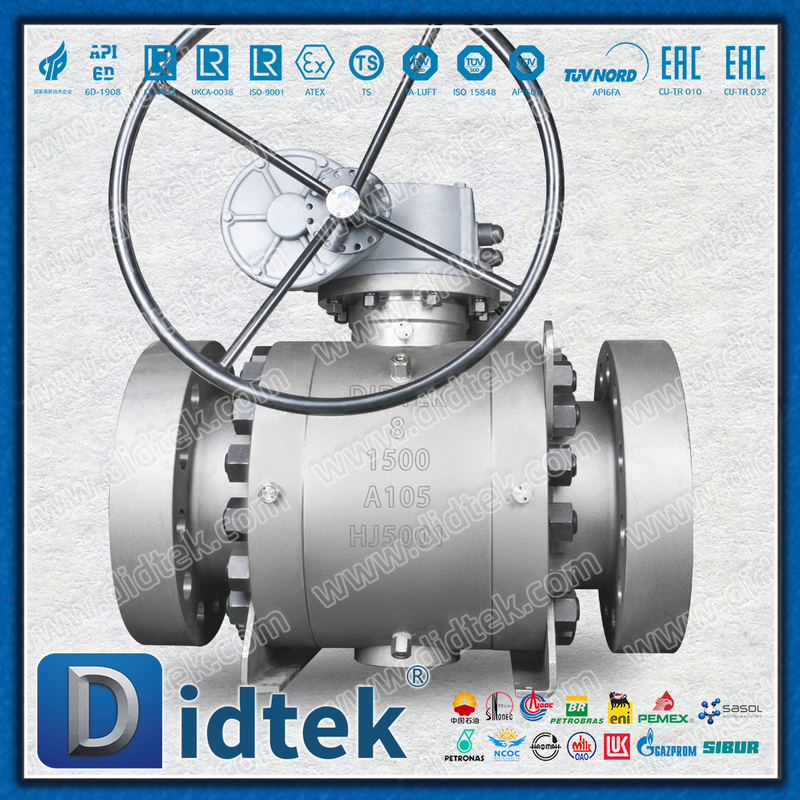

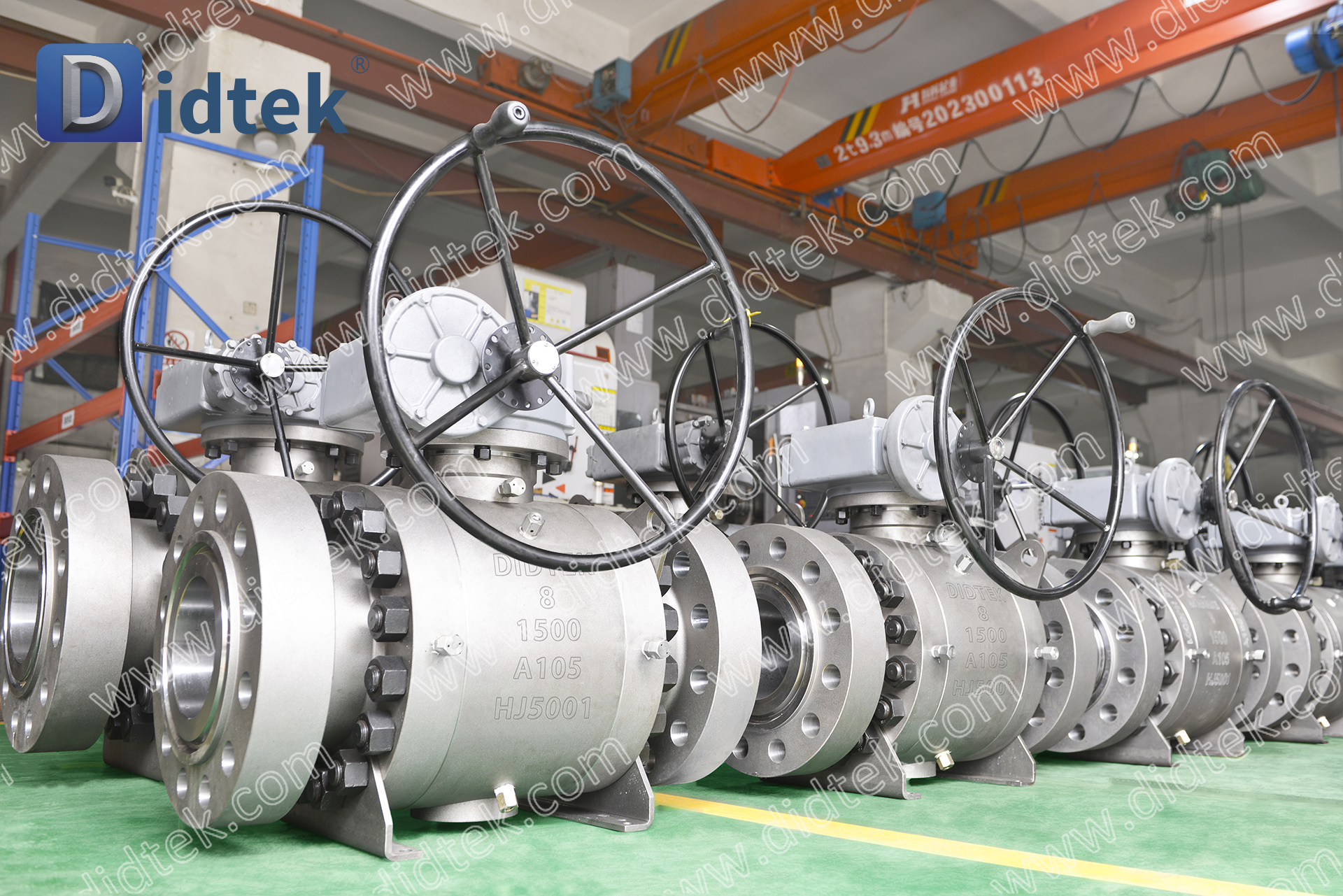

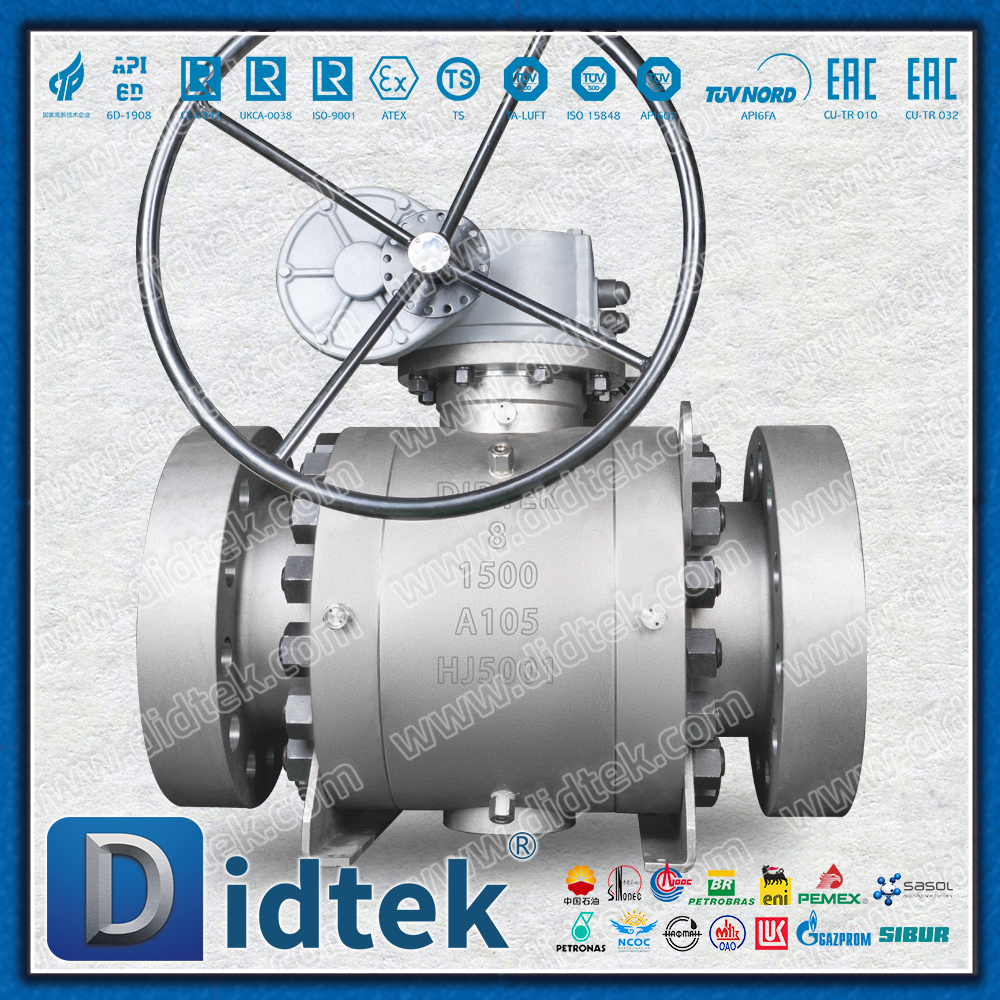

Válvula de esfera montada em munhão de aço forjado de alta pressão Didtek Flange Full Bore A105

Visão geral do produto

Esta é uma válvula de esfera industrial de alto desempenho e altamente confiável, projetada para condições de trabalho adversas. Ela integra o design e as propriedades do material de várias válvulas de última geração e é adequada para sistemas de tubulações industriais que exigem fechamento rigoroso, operação de alta pressão e longa vida útil.

Válvula de esfera montada em munhão de aço forjado de alta pressão Didtek Flange Full Bore A105

Explicação detalhada dos principais recursos

Corpo e material da válvula

Estrutura de forjamento: Os principais componentes que suportam pressão do corpo da válvula são fabricados por processo de forjamento. Em comparação com as válvulas fundidas, as válvulas de aço forjado têm maior resistência mecânica, melhor estrutura da fase cristalina e maior resistência ao impacto e à fadiga, e são especialmente adequadas para meios perigosos e de alta pressão.

Material A105: Este é um material de forjamento de aço carbono de acordo com o padrão ASTM e é um dos materiais padrão e mais comumente usados ​​para a fabricação de válvulas de alta temperatura e alta pressão. Apresenta excelentes propriedades mecânicas e resistência a altas temperaturas e é normalmente usado em uma faixa de temperatura de -29°C a 425°C.

Método de suporte de esfera

Núcleo esférico fixo: Este é o projeto central desta válvula. A esfera é suportada rigidamente por dois eixos fixos na parte superior e inferior e não se desloca durante a operação. Esta estrutura permite:

Aplicação de alta pressão: Pode suportar pressão extremamente alta na tubulação e a sede da válvula não sofrerá deformação excessiva devido à pressão média.

Operação com baixo torque: Mesmo sob alta pressão, o torque de abertura e fechamento é muito menor que o das válvulas esfera flutuantes, facilitando a configuração de grandes atuadores.

Longa vida útil: O processo de abertura e fechamento causa pouco desgaste na sede da válvula, prolongando significativamente a vida útil da válvula.

Projeto de canal de fluxo

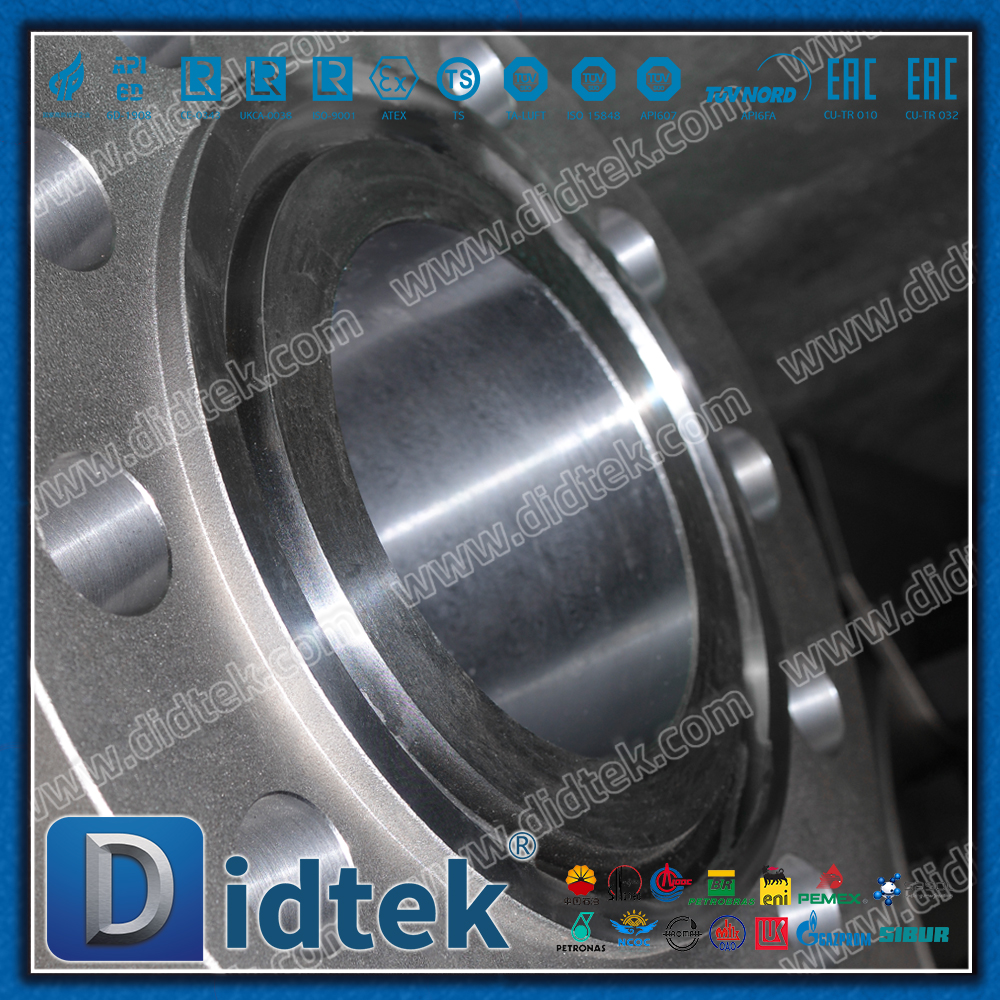

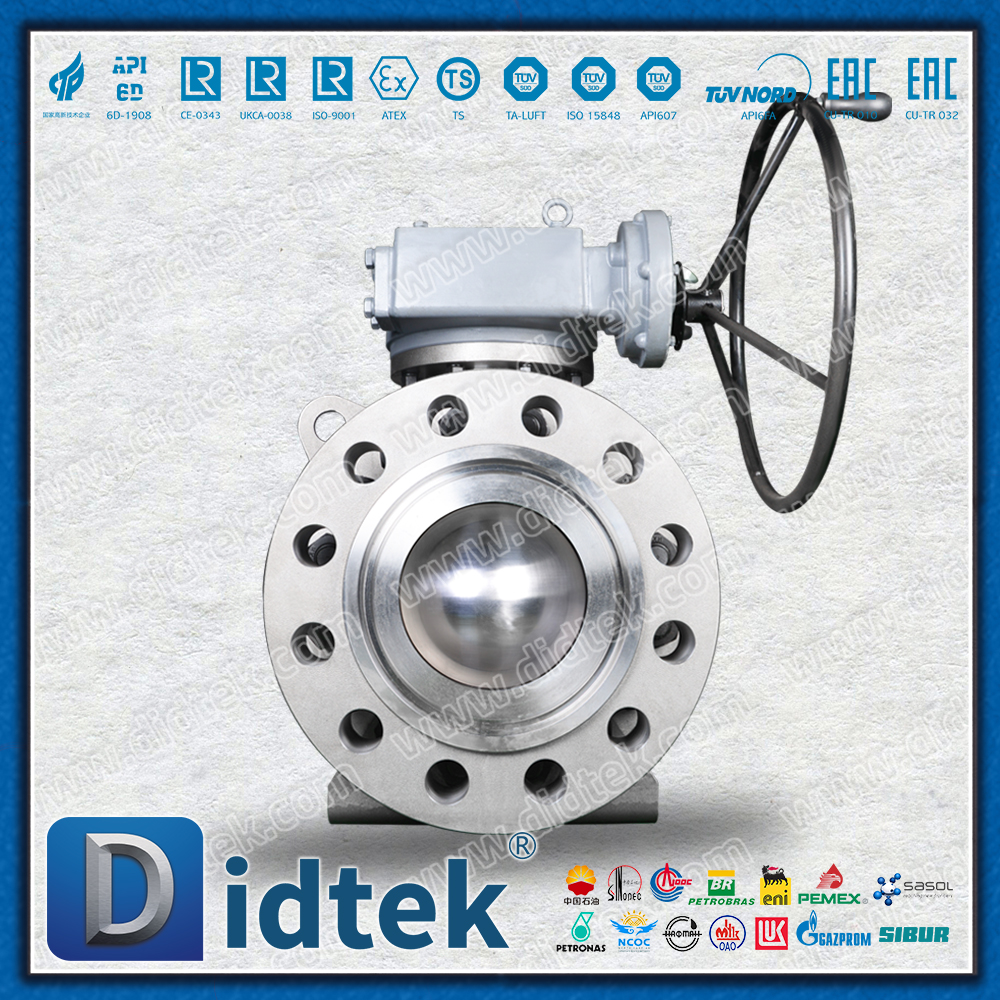

Furo total: O diâmetro do canal dentro da válvula é basicamente igual ao diâmetro nominal da tubulação conectada. Este design permite:

Perda de pressão zero: Quase não há queda de pressão quando o meio flui através da válvula.

Capacidade de passagem da bola: Permitir a passagem de limpadores de tubos ou bolas de pigging é crucial para tubulações que requerem limpeza regular.

Classificação de pressão

Alta pressão: Este projeto geralmente está em conformidade com os padrões ANSI Classe 600, 900, 1500 ou graus de pressão superiores e pode ser aplicado a condições de trabalho de alta pressão em indústrias como petróleo, gás natural e engenharia química.

Método de conexão

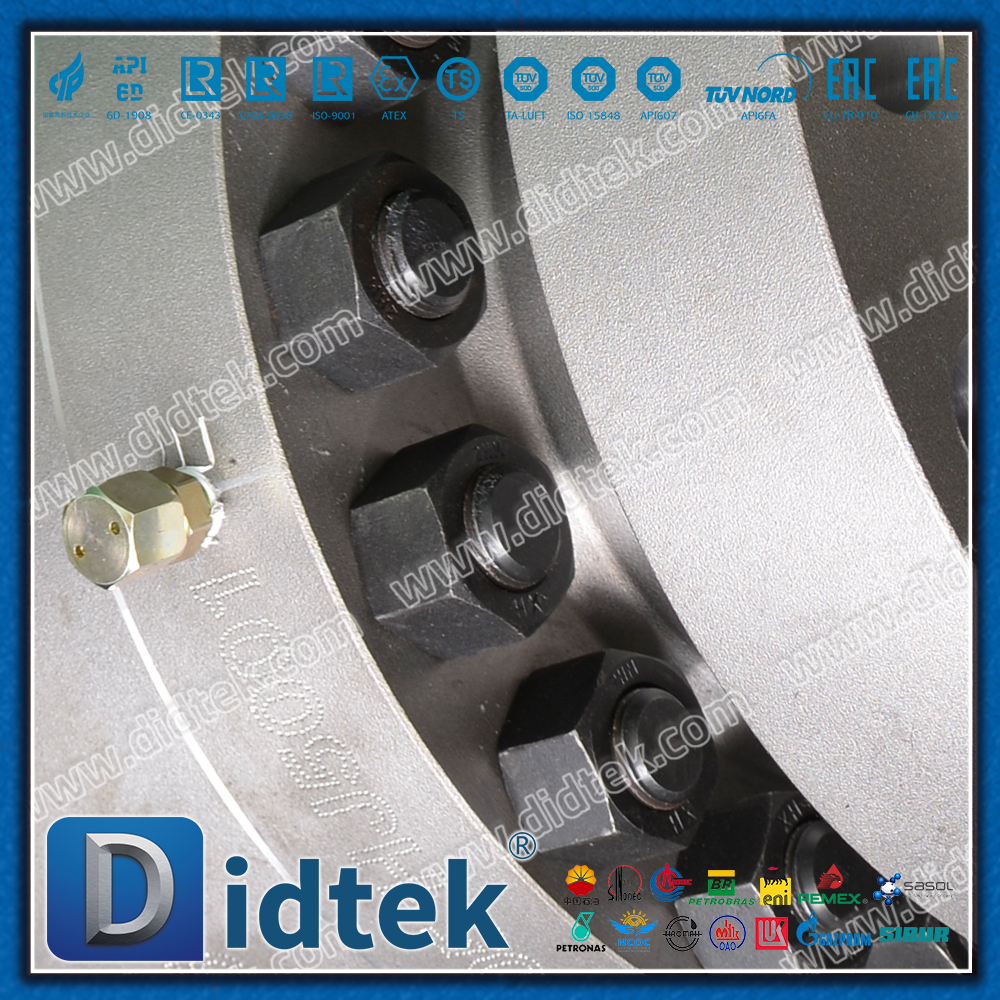

Conexão flangeada: É conectada ao sistema de tubulação através de uma placa flangeada e fixada com parafusos. Este é o método de conexão mais comumente usado e confiável em tubulações de alta pressão e grande diâmetro, que é conveniente para instalação, desmontagem e manutenção e possui desempenho de vedação confiável.

Resumo das Vantagens

Alta resistência e segurança: O corpo da válvula em aço forjado A105 e a estrutura fixa garantem a integridade e segurança da válvula sob alta pressão, alta temperatura e carga de impacto.

Excelente desempenho de vedação: O design fixo garante que a sede da válvula seja tensionada uniformemente sob alta pressão, proporcionando desempenho de vedação confiável e baixo risco de vazamento interno.

Baixa resistência ao fluxo e alta capacidade de fluxo: O projeto de passagem total minimiza ao máximo a perda de energia durante o fluxo médio.

Fácil de operar e durável: Adequado para operação frequente, com baixos custos de manutenção e alta relação custo-benefício durante todo o seu ciclo de vida.

Versatilidade: Pode ser facilmente configurado com redutores, atuadores pneumáticos, hidráulicos ou elétricos para obter controle automático remoto.

Cenários típicos de aplicação

Esta válvula é a escolha ideal para os seguintes campos industriais exigentes:

Petróleo e gás: oleodutos de longa distância, instalações de poços e oleodutos de processo de alta pressão em refinarias de petróleo.

Engenharia química e petroquímica: Equipamentos de reação de alta pressão, eliminando meios corrosivos ou tóxicos.

Energia e potência: Sistemas de vapor de alta pressão e abastecimento de água de centrais eléctricas.

Engenharia Marinha: Sistemas de Oleodutos Submarinos.

Quaisquer condições operacionais que exijam perda de pressão zero, corte de alta pressão e alta confiabilidade.

Conclusão

Esta válvula de esfera fixa de aço forjado de alta pressão A105, conectada por flange, representa uma solução de válvula industrial para serviços pesados ​​para condições operacionais críticas. Ao combinar a superioridade dos materiais forjados, a estabilidade das esferas fixas e a suavidade do design de passagem total, fornece garantias de controle de fluidos seguras, eficientes e de longa vida útil para tubulações industriais modernas.
