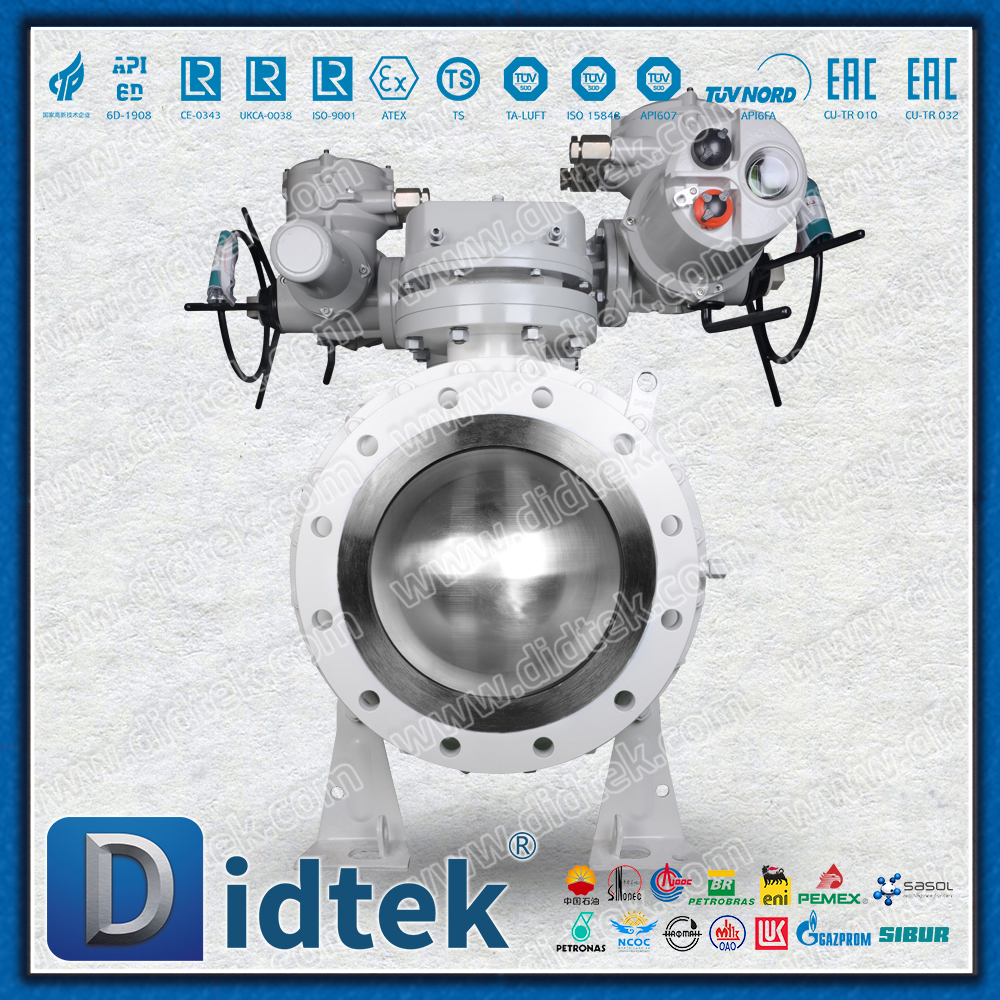

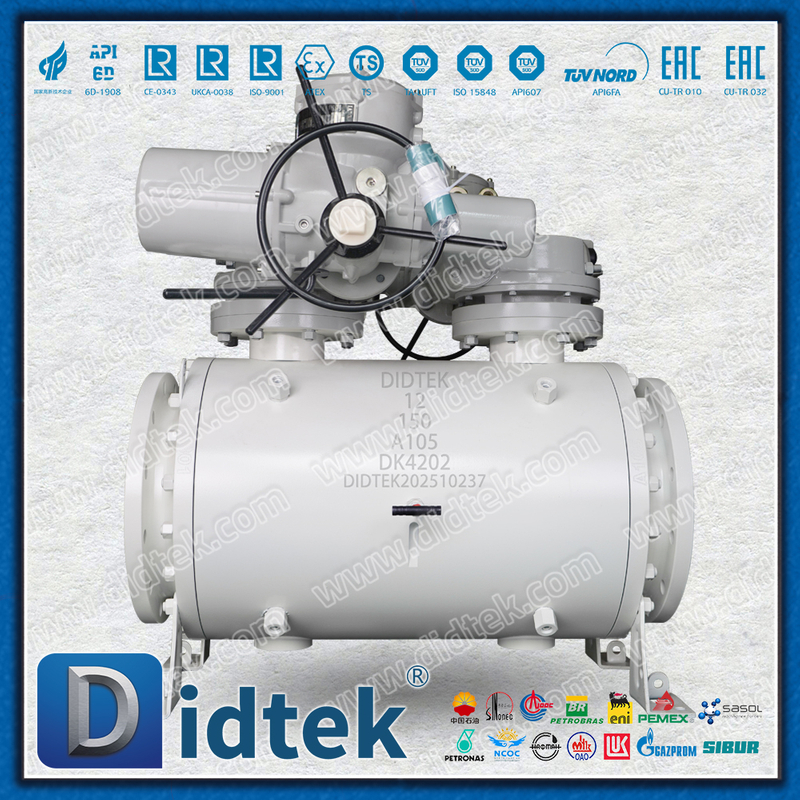

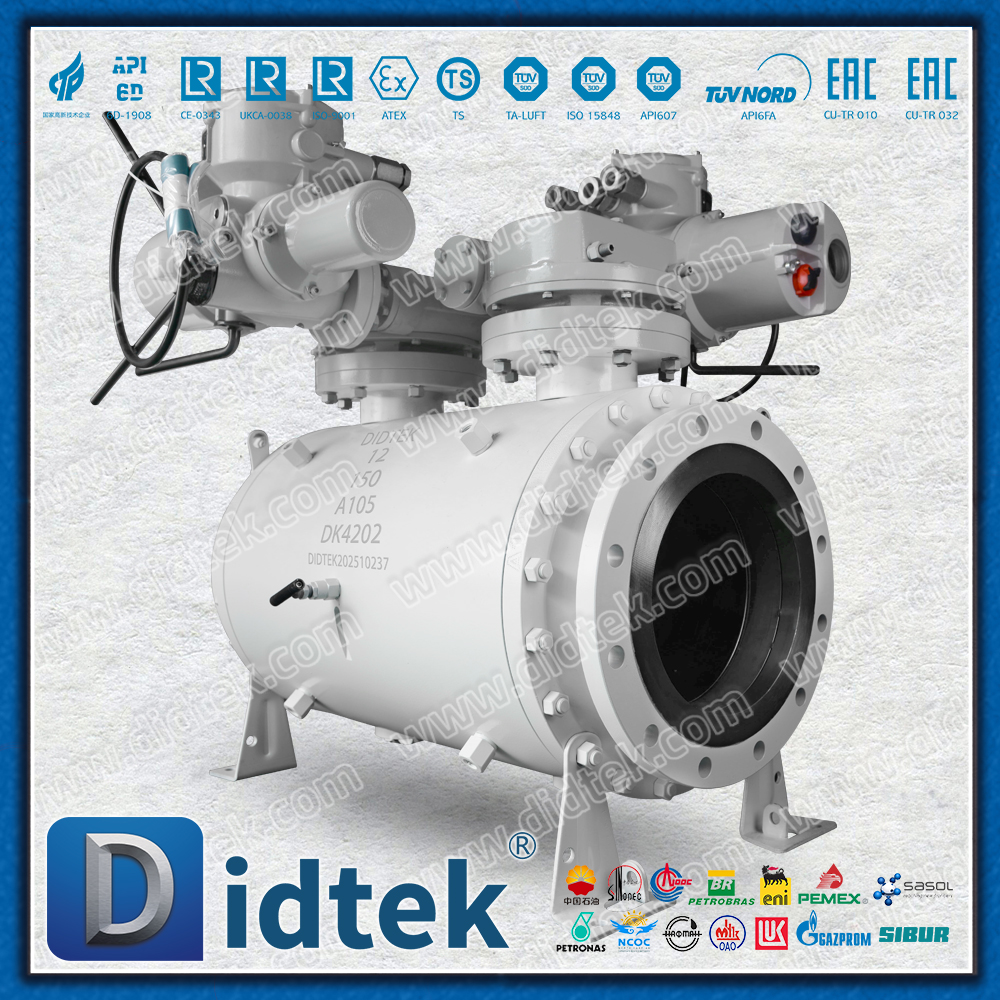

Válvulas de esfera de operação elétrica Didtek DBB

Visão geral do produto

A válvula de esfera elétrica DBB é uma válvula de esfera de alto desempenho que integra funções duplas de bloqueio e segurança de descarga com um atuador elétrico. Seu principal objetivo de projeto é isolar, liberar pressão e realizar o monitoramento on-line do status de seções específicas do tubo com segurança, sem interromper todo o fluxo do processo, e obter controle automatizado remoto, rápido e preciso por meio de acionamento elétrico.

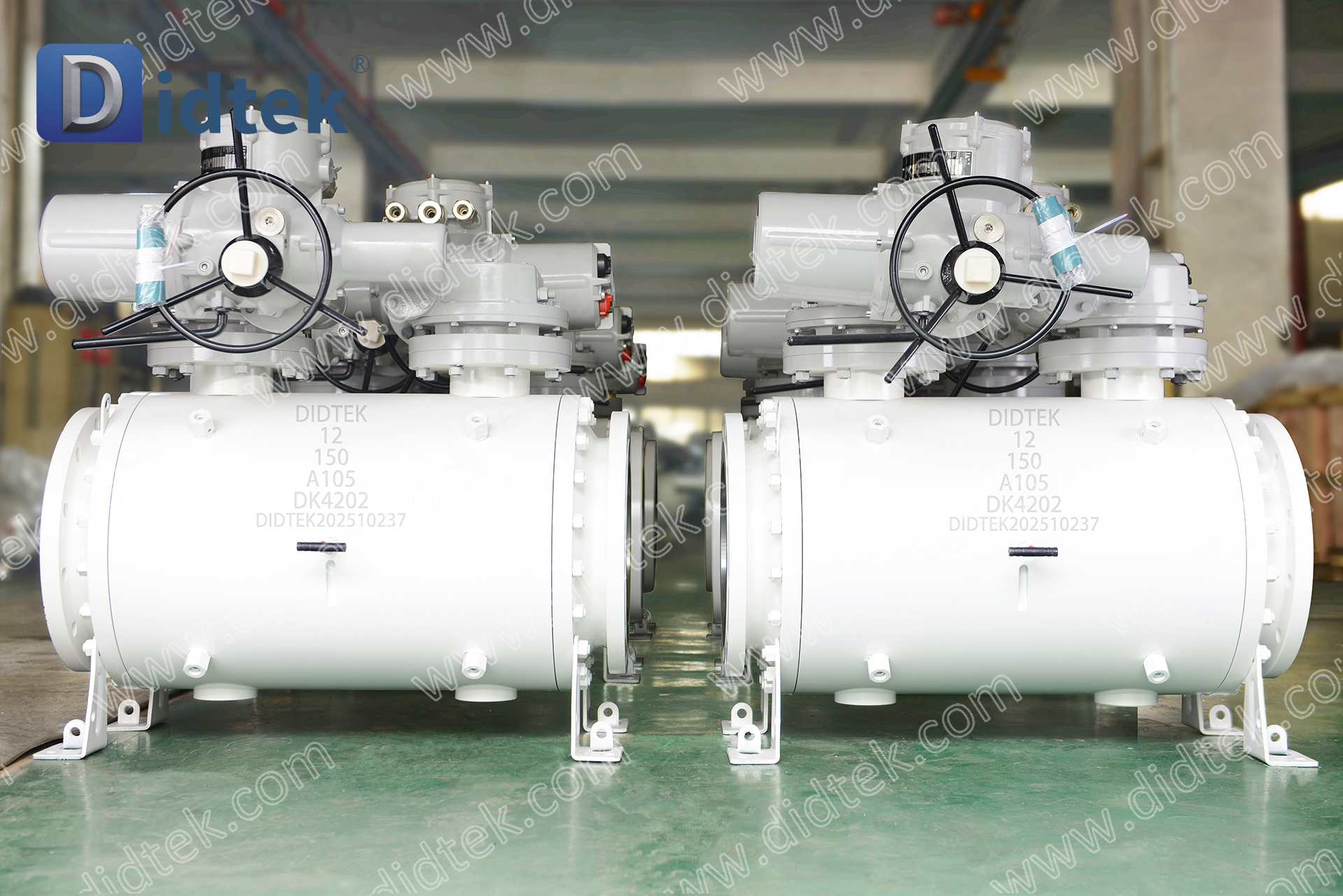

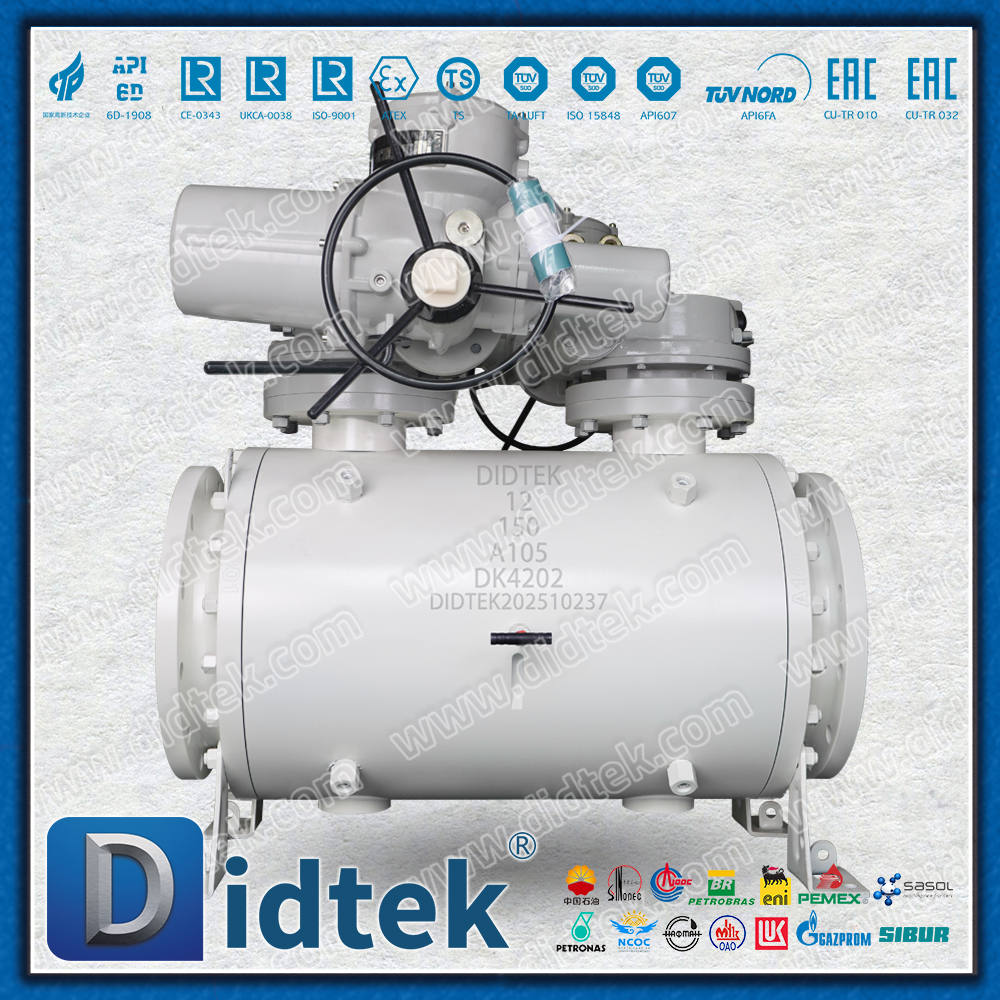

Válvulas de esfera de operação elétrica Didtek DBB

Explicação detalhada dos recursos principais

1. Função DBB - Núcleo de Segurança

DBB é a abreviatura de “Double Block and Bleed”, que é a função característica desta válvula.

Bloqueio duplo: Quando a válvula está na posição fechada, as duas superfícies de vedação dentro dela (geralmente as sedes da válvula a montante e a jusante) podem bloquear simultânea e independentemente o fluxo do meio em ambas as direções da tubulação.

Função: Criar uma seção de isolamento confiável na tubulação para manutenção de equipamentos, calibração de instrumentos ou segmentação de sistemas.

Descarga: Entre as duas vedações de bloqueio, existe uma válvula de descarga dedicada.

Função: Liberar a pressão da câmara da válvula: Liberar com segurança a pressão média presa na câmara intermediária da válvula.

Verifique o desempenho da vedação: Abra a válvula de descarga. Se nenhum meio fluir, isso prova que as vedações em ambas as direções são eficazes e que o isolamento é seguro.

Descarregue o meio residual: Guie o meio perigoso ou prejudicial na cavidade intermediária para o sistema de coleta seguro.

2. Operação Elétrica - Núcleo de Acionamento

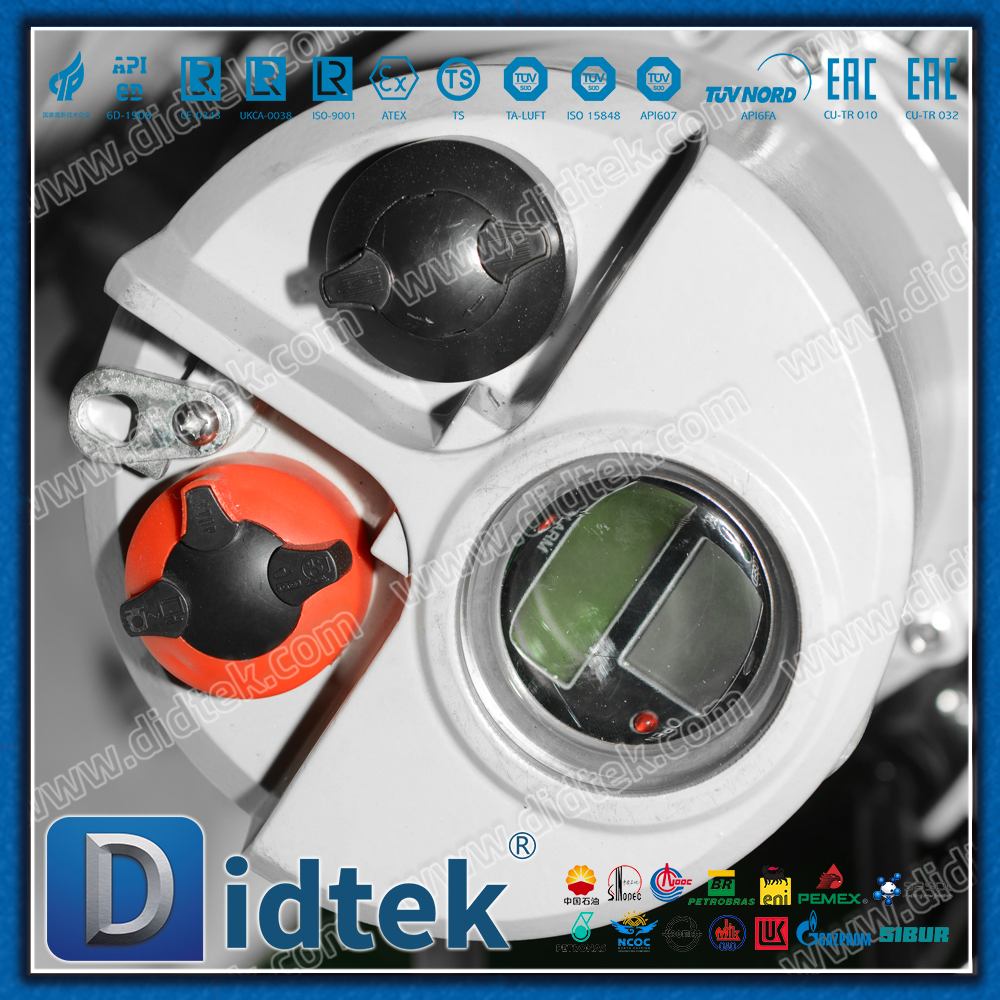

A válvula é equipada com atuador elétrico, trazendo a vantagem da automação:

Controle automático remoto: pode ser facilmente integrado a sistemas de controle como DCS e PLC para obter isolamento remoto com um clique, controle de programa ou funções de intertravamento de emergência (ESD).

Ação rápida: O atuador elétrico pode fornecer velocidade de abertura e fechamento de segundo nível, atendendo aos requisitos do processo para desligamento de emergência.

Feedback preciso de status: Sensores de posição integrados podem fornecer feedback em tempo real dos sinais 'aberto', 'fechado' ou 'falha' da válvula para a sala de controle.

Alto impulso e confiabilidade: Oferece grande torque e é adequado para condições de trabalho de grande diâmetro e alta pressão. Depende exclusivamente de eletricidade e não requer fontes de ar complexas ou sistemas hidráulicos.

3. Válvula Esfera - Fundação Estrutural

O corpo da válvula adota uma estrutura de válvula esférica e tem vantagens inerentes:

Baixa resistência ao fluxo e alta vazão: Quando projetado com furo total, o diâmetro interno do canal de fluxo é basicamente o mesmo do tubo, resultando em perda mínima de pressão.

Troca rápida: A bola pode ser totalmente aberta ou totalmente fechada girando 90°.

Excelente desempenho de vedação: O uso de materiais de vedação avançados (como PTFE, vedações metálicas) pode atingir grau ANSI VI ou vedação com vazamento zero.

Resumo das principais vantagens

Segurança excepcional: A função DBB oferece isolamento confiável e métodos seguros de emissão/detecção on-line, reduzindo significativamente os riscos de manutenção e os impactos ambientais.

Altos níveis de automação e eficiência: Os atuadores elétricos permitem a operação remota, permitindo que procedimentos complexos de segurança sejam concluídos sem a necessidade de pessoal no local, aumentando assim a eficiência operacional e o nível de inteligência da fábrica.

Economia de espaço e custos: Uma válvula de esfera elétrica DBB pode substituir a combinação tradicional de 'duas válvulas de parada + uma válvula de descarga', economizando espaço de instalação, materiais de tubulação e custos de instalação.

Operação conveniente: A integração de várias etapas, como isolamento, descarga e verificação na operação automatizada de uma única válvula, simplifica o processo de operação.

Alta confiabilidade: Combinando a robustez e durabilidade das válvulas esfera com a estabilidade e confiabilidade dos atuadores elétricos, garante operação de longo prazo em aplicações críticas.

Campos de aplicação típicos

Esta válvula é particularmente adequada para aplicações que exigem isolamento frequente, manutenção on-line ou manuseio de meios perigosos

Petróleo e gás: Isolamento de equipamentos em estações de corte de dutos, áreas de plantas de processo e isolamento e descarga de cilindros de recebimento e expedição de pigmentadores.

Engenharia química e indústria petroquímica: Isolamento de entrada e saída de reatores, tanques e bombas para manutenção de segurança, amostragem e manutenção de instrumentos.

Indústria de energia: Isolamento de segurança de água de alimentação de caldeiras, sistemas de amostragem de vapor e sistemas de dosagem de produtos químicos.

Qualquer ponto de isolamento de processo que exija a realização de automação e intertravamento de segurança.

Conclusão

As Válvulas Esfera Operacionais Elétricas DBB não são apenas um simples conjunto de manobra. É uma solução de engenharia de alto desempenho que integra isolamento de segurança, monitoramento online e controle automático. Torna processos de segurança importantes eficientes e confiáveis ​​através da tecnologia de automação e é um componente chave para melhorar o nível de segurança intrínseca e o grau de automação nas indústrias de processo modernas.

Especificação de projeto:
