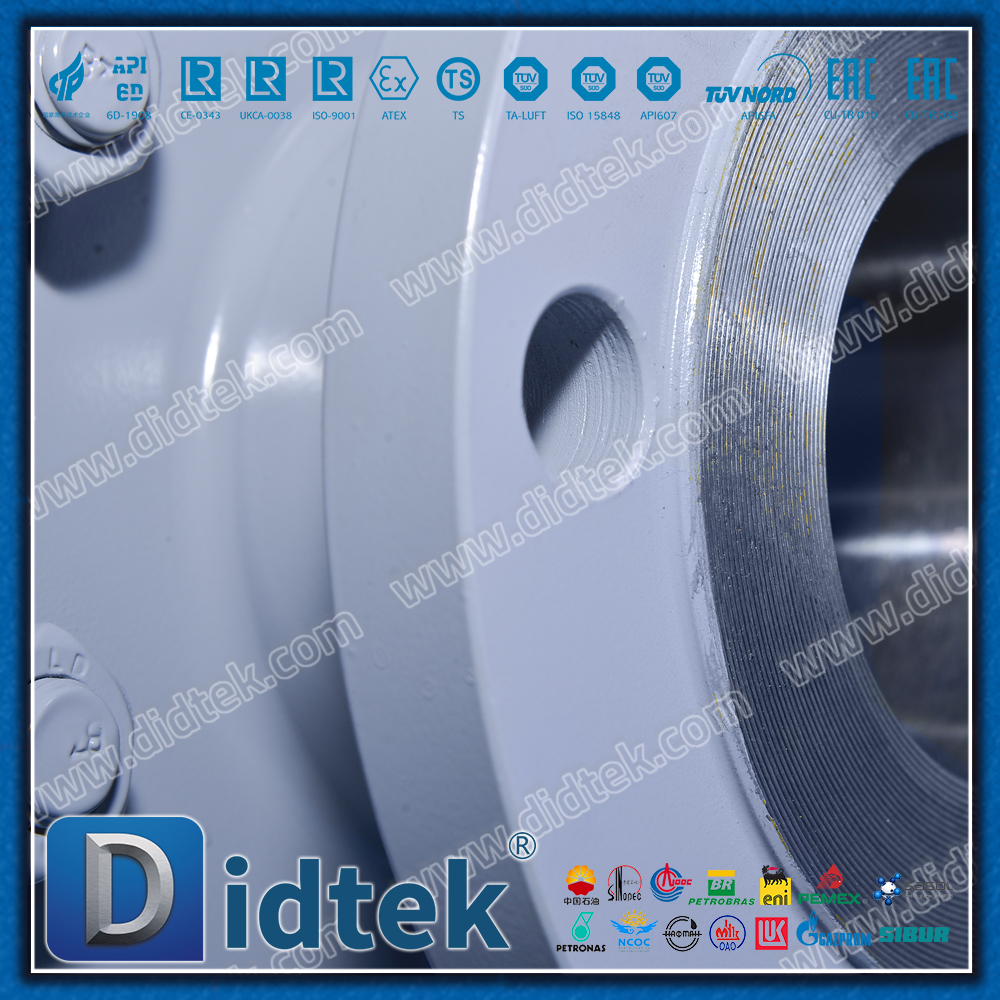

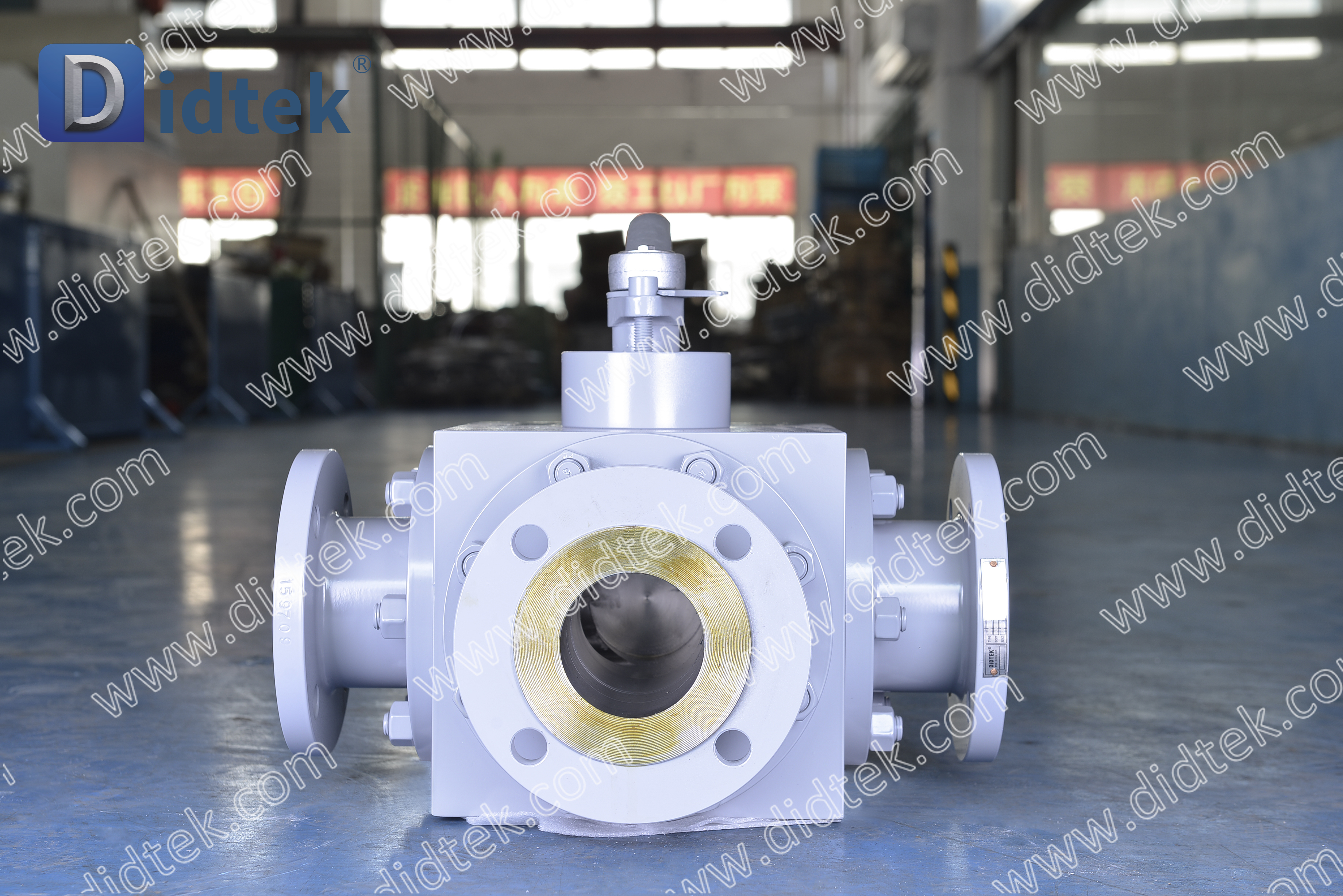

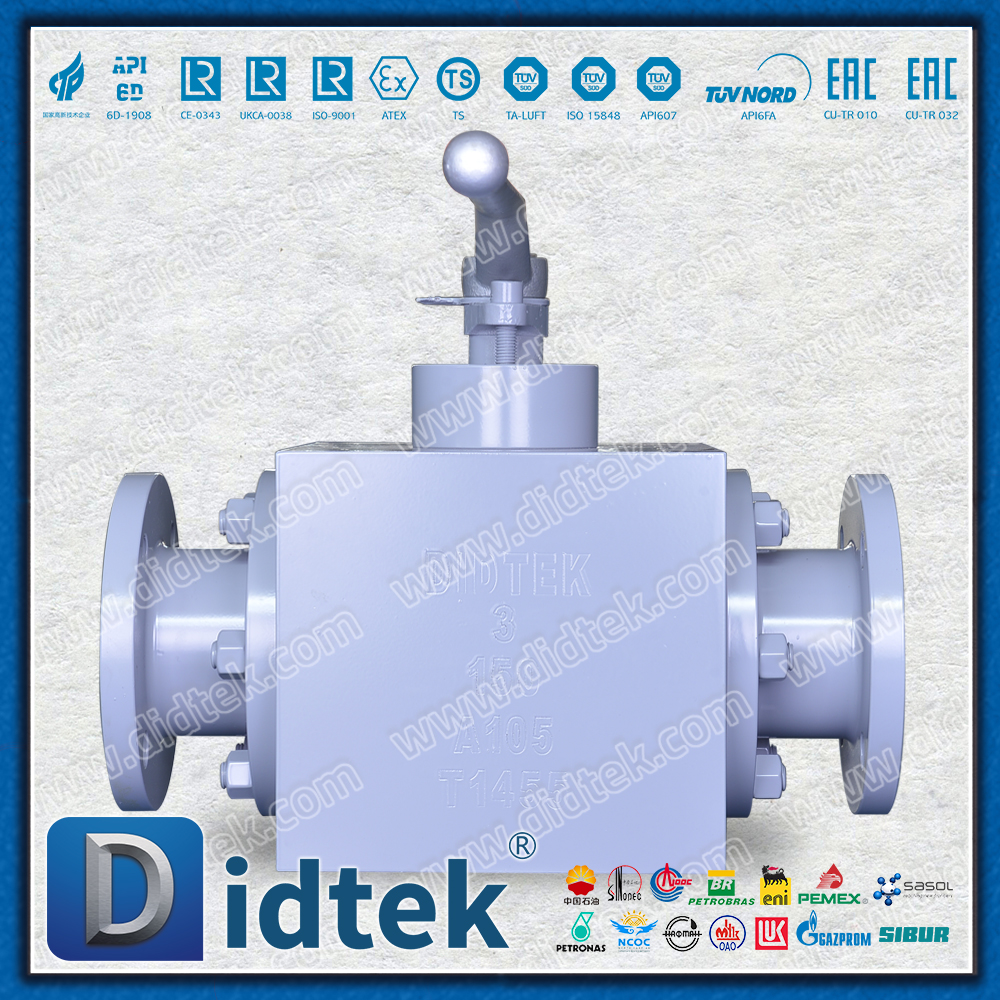

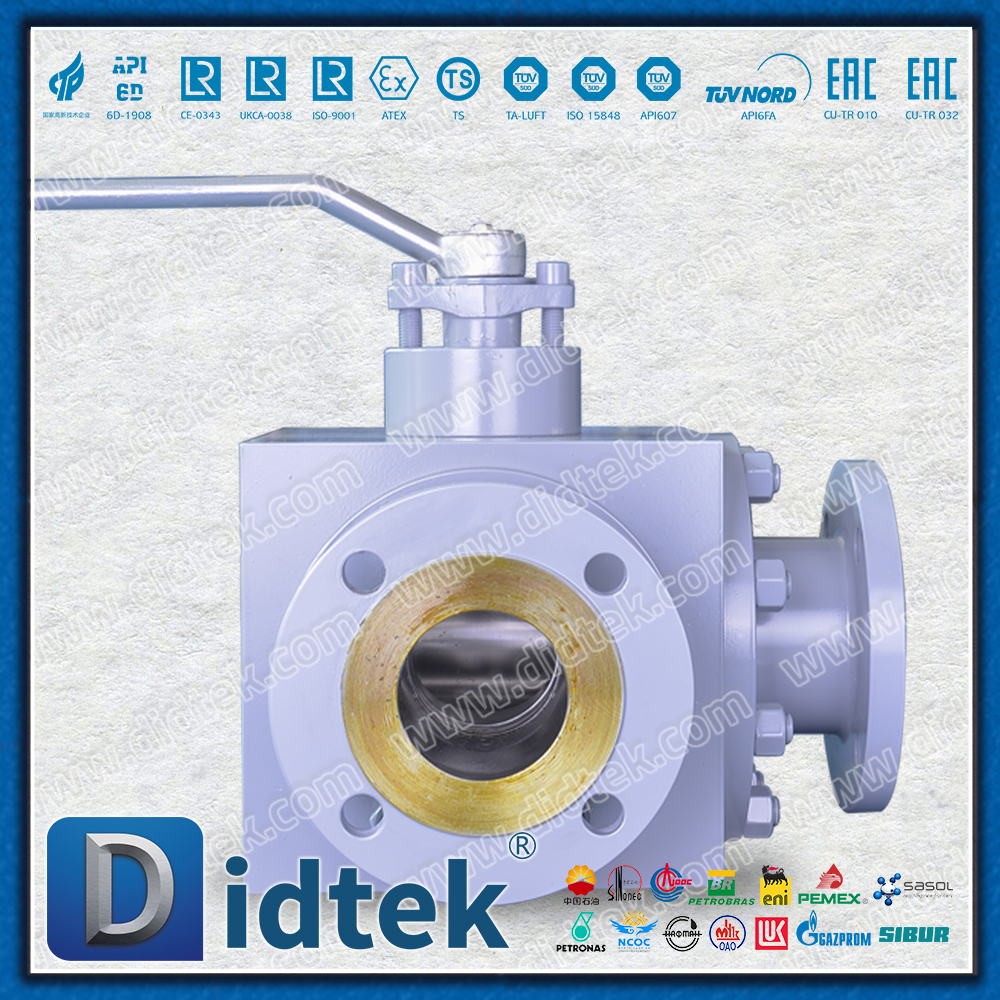

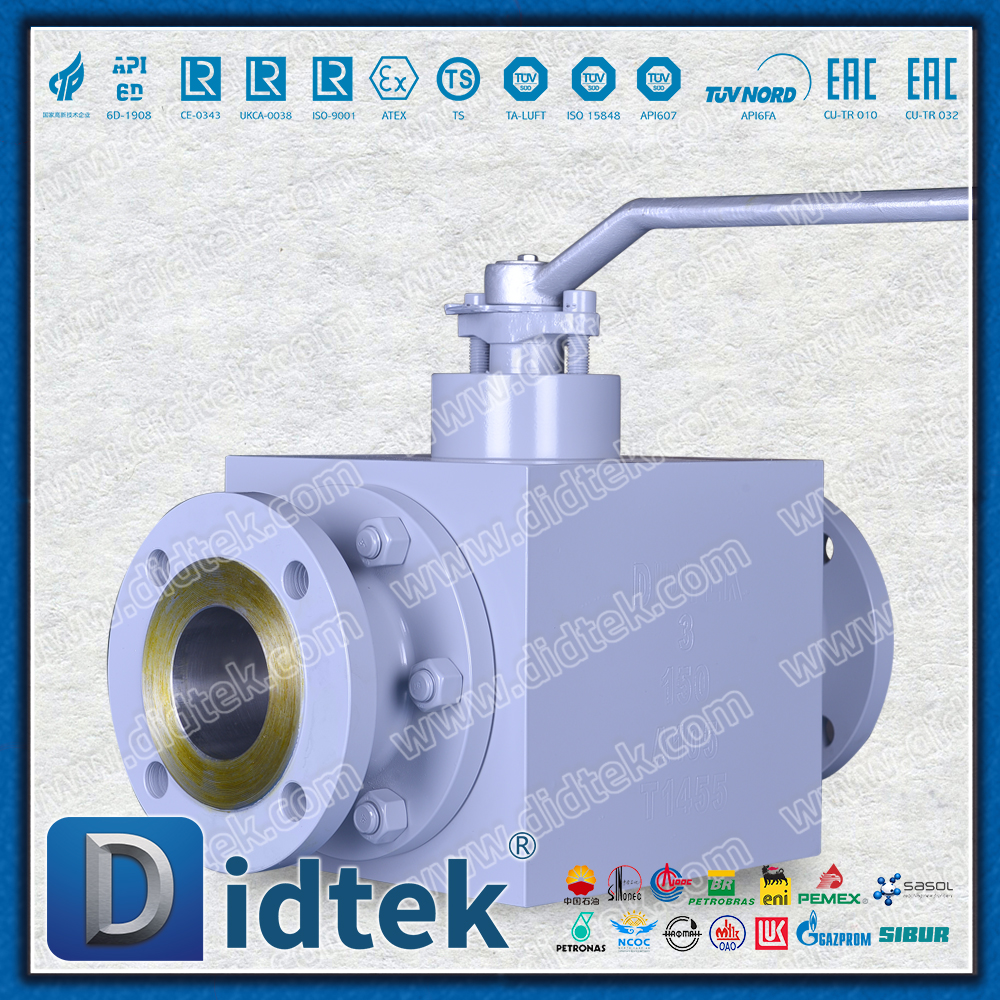

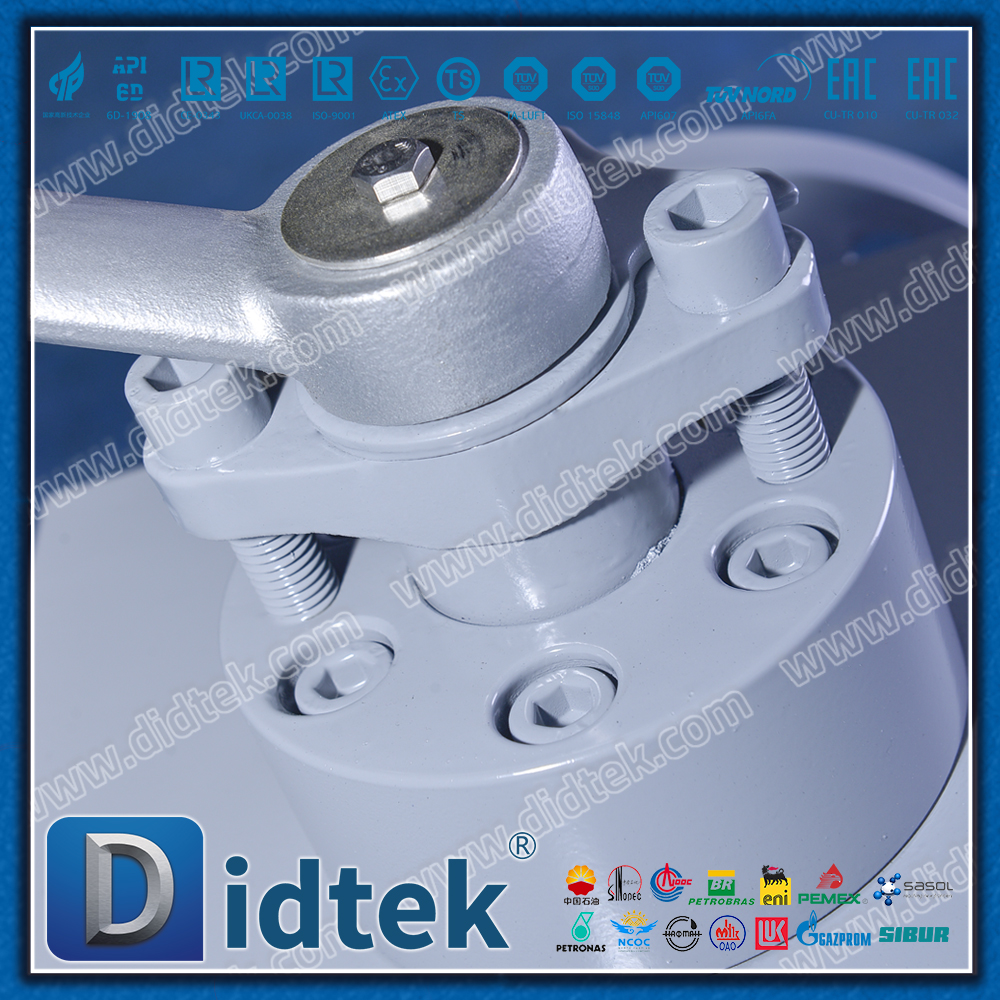

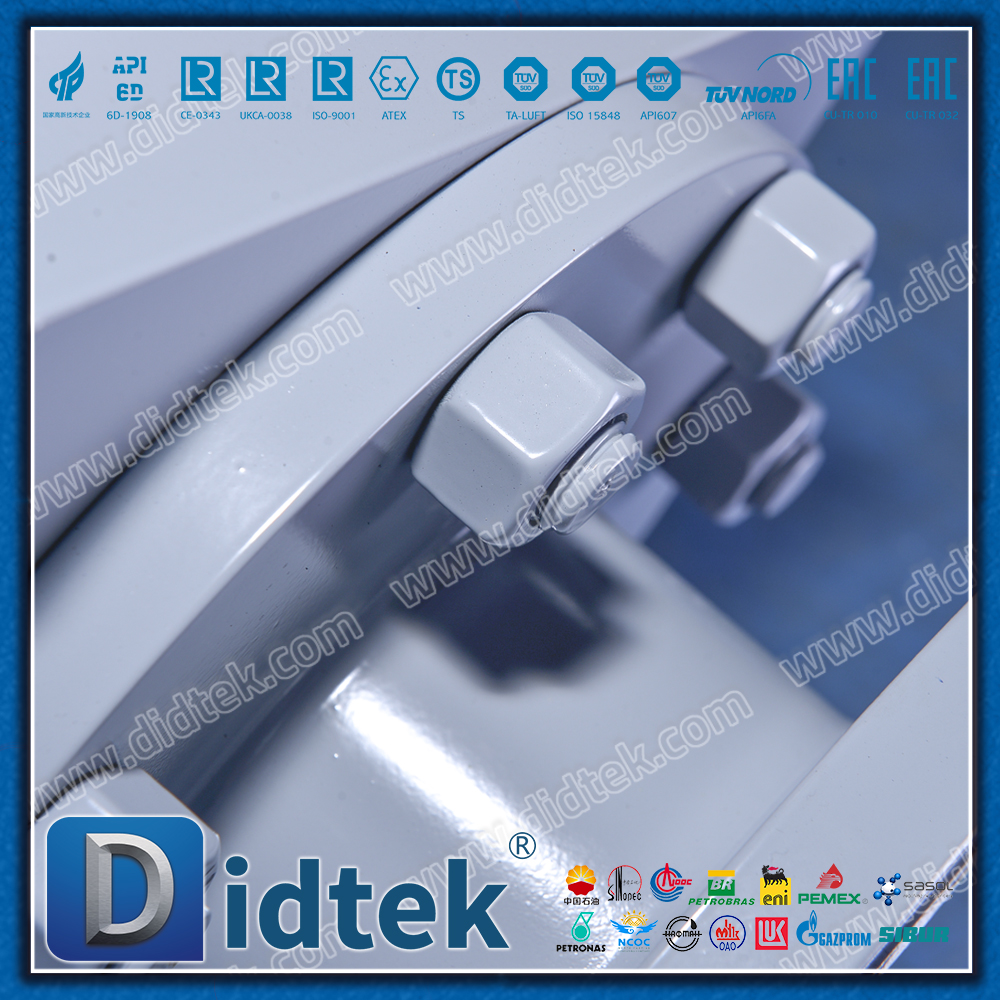

Válvula de esfera de 3 vias forjada média de assento de metal CO2

Visão geral do produto

A válvula esférica de três vias em aço forjado com meio de dióxido de carbono selado com metal é uma válvula especial especialmente projetada para meio de dióxido de carbono (CO₂). Ele adota um corpo de válvula de aço forjado, vedação metálica rígida e estrutura de canal de fluxo de três vias, que pode lidar de forma confiável com as duras condições de trabalho de CO₂ líquido, gasoso e supercrítico, e obter comutação precisa de meio, distribuição e controle de isolamento.

Especificações técnicas

Recursos do produto

1. Sistema especializado de vedação de metal

Superfície de vedação superdura: A superfície de vedação da esfera e da sede da válvula é feita de carboneto de tungstênio pulverizado supersônico ou liga Stellite, com uma dureza de HRC≥58

Adaptabilidade a baixas temperaturas: O processo especial de tratamento térmico garante que os componentes de vedação não se tornem quebradiços a -196 ℃

Projeto de vazamento zero: pares de vedação de metal precisamente retificados alcançam vedação em nível de bolha

2. Estrutura do corpo da válvula em aço forjado

Características de alta resistência: Forma forjada, direção otimizada do fluxo de grãos, resistência à tração ≥485 MPa

Excelente compacidade: Sem defeitos de fundição e a capacidade de suporte de pressão é aumentada em 30%

Rastreabilidade de materiais: Fornece certificados completos de certificação de materiais 3.1

3. Projeto especial para meio CO₂

Prevenção da formação de gelo seco: O design especial de alívio de pressão da cavidade da válvula evita a formação de secura quando o CO₂ líquido vaporiza

Tratamento a baixa temperatura: Todos os componentes que suportam pressão passam por tratamento criogênico profundo para eliminar o estresse de fabricação

Otimização do material de vedação: Materiais compósitos especiais são adotados em resposta às características de permeabilidade do CO₂

4. Configuração de função de três vias

Canal de fluxo em forma de L: Realiza o controle de comutação do meio entre duas saídas

Canal T: Completa o desvio, convergência ou corte completo do meio

Comutação flexível: uma única válvula substitui múltiplas combinações de válvulas bidirecionais, simplificando o projeto da tubulação

Parâmetros principais

Classificação de pressão: Classe 150-600 (PN16-100)

Faixa de temperatura: -196°C a +425°C

Métodos de conexão: Flange/soldagem de topo/rosca

Meio aplicável: CO₂ líquido/gasoso/supercrítico

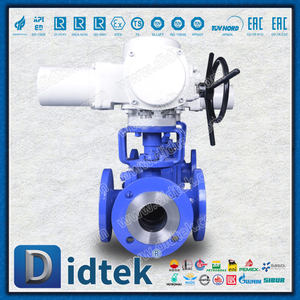

Modo de operação: Manual/Pneumático/elétrico

Campo de aplicação

Captura e armazenamento de carbono: transporte supercrítico de CO₂ em sistemas CCUS

Gás industrial: Equipamento de armazenamento, transporte e recuperação de CO₂ líquido

Alimentos e bebidas: Linha de produção de bebidas carbonatadas, fabricação de cerveja

Indústria petroquímica: Sistema avançado de injeção de recuperação de petróleo

Resumo

As válvulas de esfera de três vias em aço forjado e seladas com metal para meio de dióxido de carbono, através da combinação perfeita de seleção dedicada de materiais, tecnologia de vedação inovadora e processos de fabricação precisos, fornecem:

Excelente desempenho de vedação: a vedação metálica rígida garante vazamento zero

Ampla adaptabilidade às condições de trabalho: cobrindo estados líquidos, gasosos e supercríticos

Longa vida útil: A vida útil projetada excede 100.000 ciclos

Controle inteligente: Suporta integração de sistemas automatizados

Este produto é uma solução ideal para controle de meio CO₂ em indústrias como captura de carbono, gases industriais e alimentos e bebidas, fornecendo garantias de controle de fluidos confiáveis ​​e seguras para fluxos de processos modernos.
