Visão geral do produto

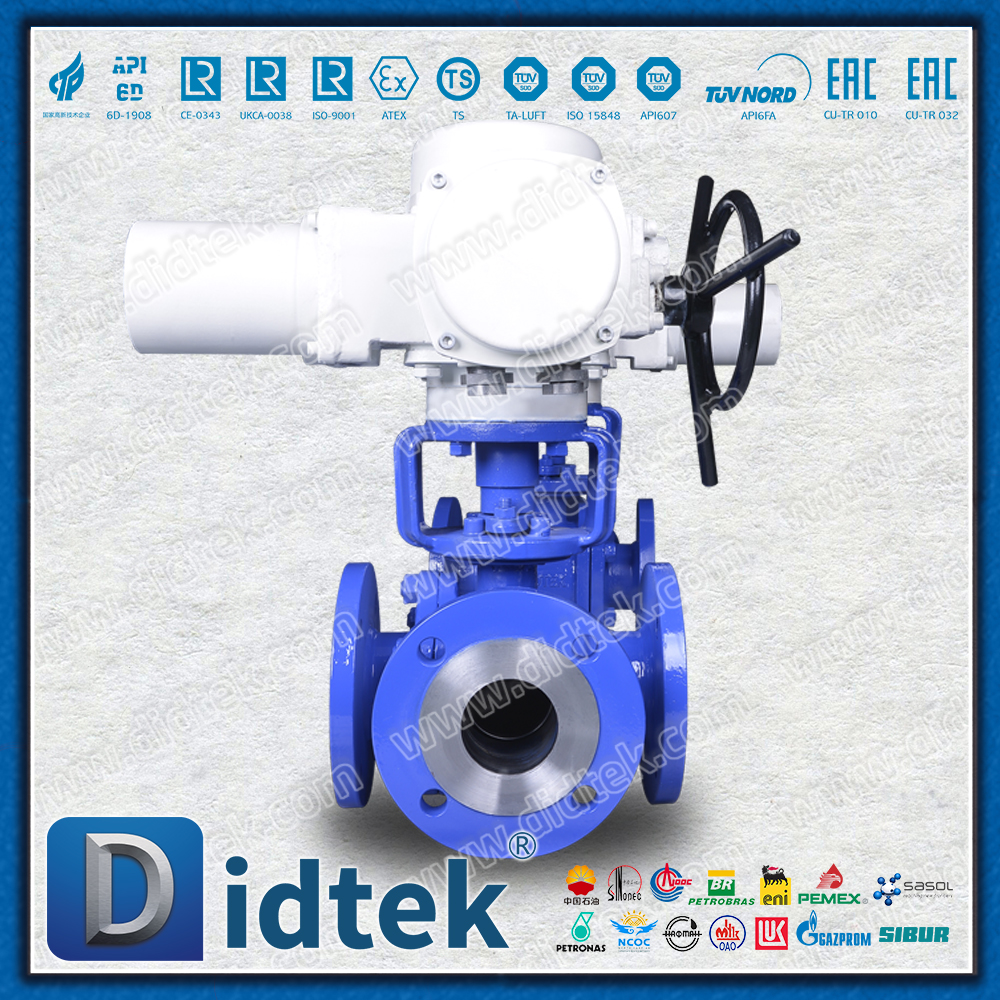

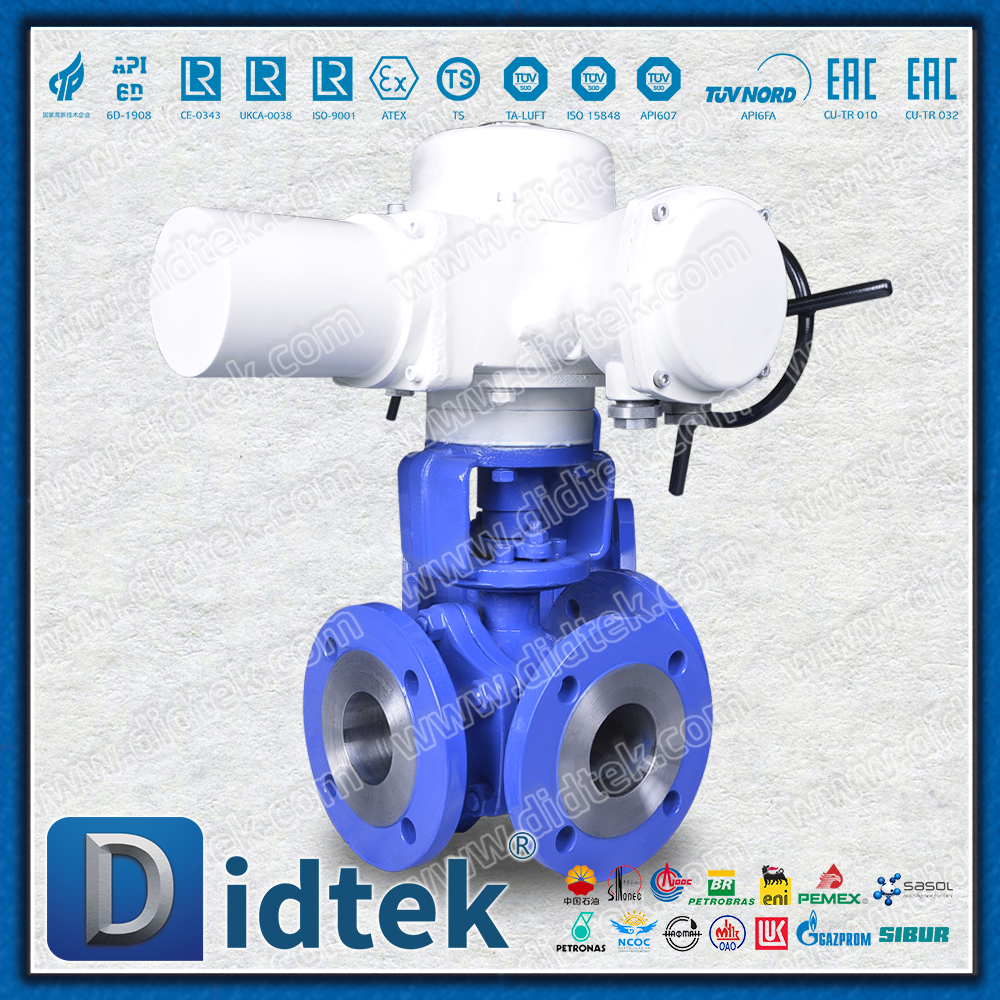

A válvula esférica elétrica de três vias é um dispositivo avançado de controle de fluido controlado por um atuador elétrico. Ele adota um design exclusivo de canal de fluxo em forma de L ou T para alternar, distribuir ou misturar com precisão a direção do fluxo médio em vários dutos. Este produto integra controle inteligente, estrutura compacta e gerenciamento multifuncional da direção do fluxo, tornando-o uma solução ideal para obter controle automatizado de fluidos em processos industriais modernos.
Especificações técnicas
| Categoria de parâmetro | especificação técnica |
| Material do corpo da válvula | aço inoxidável 304/316, aço carbono WCB, latão, etc. |
| Material esférico | Aço inoxidável 304/316, superfície cromada ou niquelada sem eletrólito |
| Materiais de vedação | PTFE, PPL, PCTFE, vedações metálicas |
| Métodos de conexão | tipo flange, tipo roscado, tipo de soldagem de topo |
| Classificação de pressão | PN10-PN100 (Classe 150-600) |
| Faixa de temperatura | -40°C a +230°C (dependendo do material de vedação) |
| Tensão de alimentação | CA 24V/110V/220V/380V, CC 12V/24V |
| Grau de proteção | IP67 (padrão), IP68 é opcional |
| Sinal de controle, tipo de interruptor | tipo de regulação de contato passivo: 4-20mA, 0-10V |
| Feedback de posição | sinal do potenciômetro, sinal de interruptor passivo |
| Formulários de canal de fluxo | Tipo L (duas posições, três vias), tipo T (três posições, três vias) |
Recursos do produto
1. Excelente projeto estrutural
Design compacto e integrado: O atuador e o corpo da válvula são precisamente combinados, apresentando uma estrutura compacta e economizando espaço de instalação
Configuração multicanal
Canal em forma de L: Permite a comutação de meio entre duas saídas (duas entradas e uma saída ou uma entrada e duas saídas)
Canal T: Possibilita o desvio, convergência ou corte total do meio
Otimização de baixo torque: O canal de fluxo foi otimizado por meio de dinâmica de fluidos computacional, reduzindo significativamente o torque operacional
2. Atuador elétrico de alto desempenho
Sistema de controle inteligente: adota controle por microprocessador e é equipado com proteção contra sobrecarga, proteção contra superaquecimento e proteção de fase
Controle de posição preciso: A precisão de posicionamento do produto ajustável atinge ±0,5% e suporta ajuste em qualquer posição intermediária
Vários modos de controle: Suporta controle no local, controle automático remoto e controle de sistema central distribuído

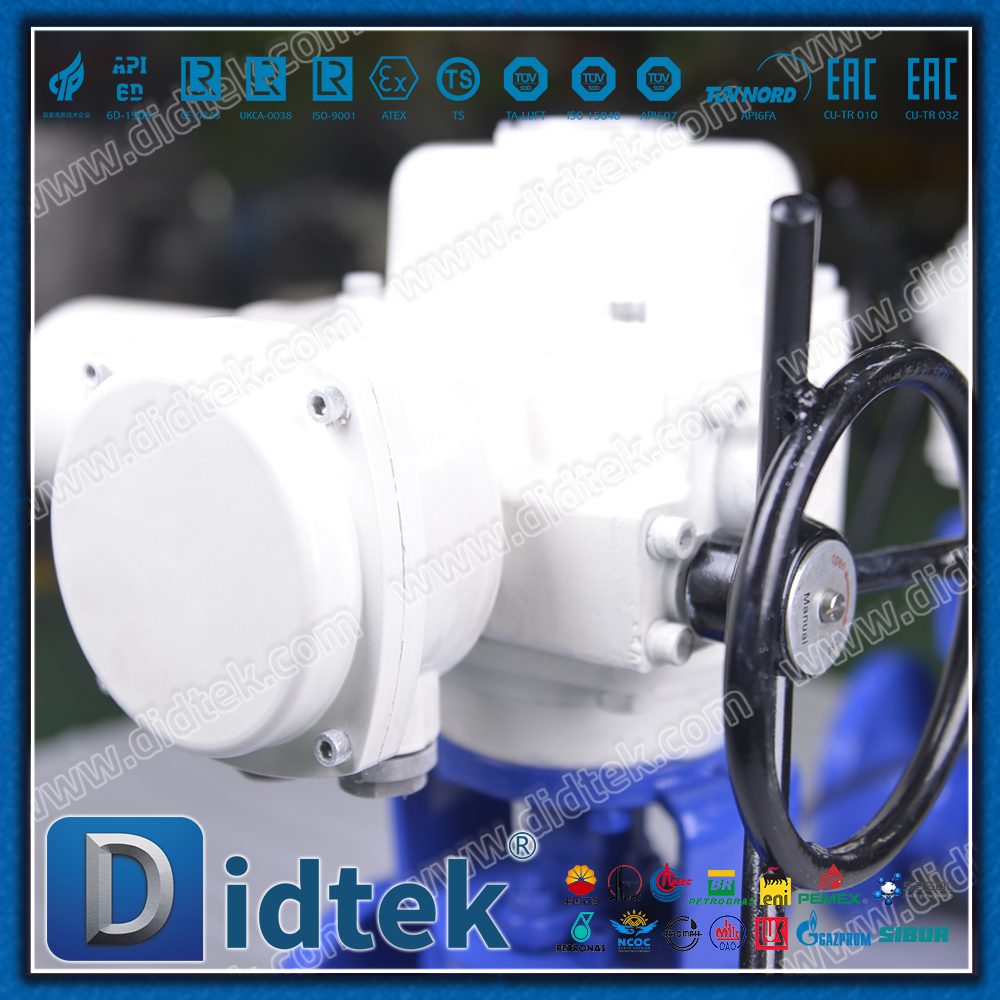

Função de operação manual: É fornecido um mecanismo de operação manual padrão, permitindo operação manual de emergência em caso de falha de energia
3. Desempenho de vedação confiável

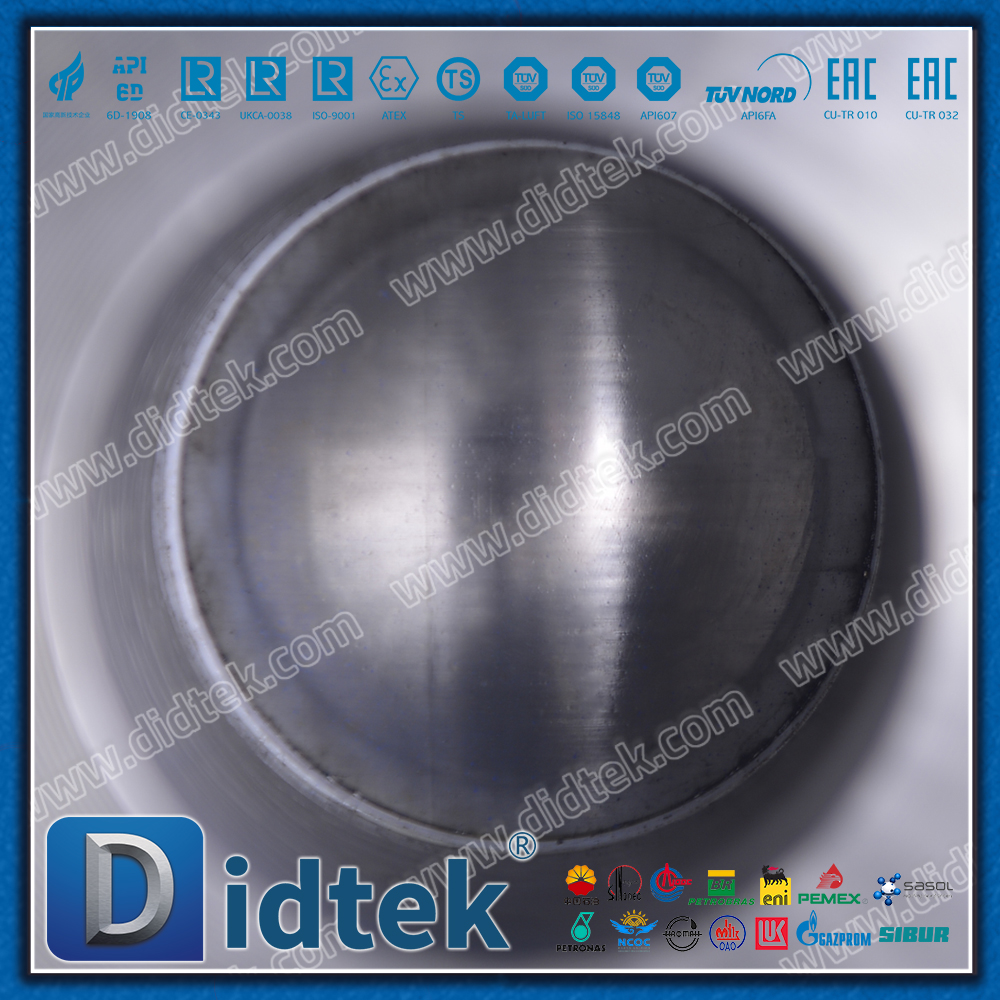

Projeto de vazamento zero: utiliza esferas retificadas com precisão e sedes de válvula com carga elástica para garantir vedação em nível de bolha
Design de longa vida: Rolamentos autolubrificantes e materiais de vedação com baixo coeficiente de atrito prolongam a vida útil
Segurança contra incêndio: Design à prova de fogo opcional. Após a falha da vedação suave, uma vedação secundária metal-metal é formada
4. Funções inteligentes
Função de autodiagnóstico: Monitoramento em tempo real da carga do motor, temperatura e tempo de operação
Display digital: Uma tela LCD opcional está disponível para mostrar o grau e o status de abertura da válvula em tempo real
Interface de comunicação: Suporta comunicação fieldbus como Profibus-DP e Modbus RTU (opcional)
Campos de aplicação típicos
Sistema HVAC: Controle de aquecimento/resfriamento distrital, comutação média do sistema solar
Indústria de processos químicos: Controle de alimentação para vasos de reação, dosagem e mistura de múltiplas matérias-primas
Projeto de proteção ambiental de tratamento de água: filtração e retrolavagem, dosagem de produtos químicos e comutação multifonte
Indústria alimentícia e farmacêutica: sistemas CIP/SIP, distribuição de meio de tubulação limpa
Equipamentos industriais em geral: Controle de sistemas de ar comprimido, gerenciamento de fornecimento de óleo de sistemas de lubrificação
Parâmetros principais
Classificação de pressão: PN10-PN100 (Classe 150-600)
Faixa de temperatura: -40°C a +230°C (dependendo do material de vedação)
Tensão de alimentação: CA 24V/110V/220V/380V, CC 12V/24V
Sinais de controle: Sinal de comutação, 4-20mA, 0-10V
Métodos de conexão: Flange, rosca, soldagem de topo
Resumo do valor
A válvula de esfera elétrica de três vias, através da combinação perfeita de controle elétrico inteligente e estrutura inovadora de três vias, oferece aos usuários
Otimização de processos: Simplifique o projeto de tubulações e reduza o número de válvulas usadas
Controle preciso: Obtenha um gerenciamento preciso da direção e do volume do fluxo do meio
Integração de automação: Conecte-se facilmente a sistemas de controle como PLC e DCS
Operação confiável: Desempenho estável a longo prazo sob condições de trabalho adversas
Este produto é a escolha ideal para aprimorar o nível de automação de processos e obter controle preciso de fluidos, e é amplamente utilizado em cenários de automação industrial que exigem gerenciamento complexo de direção de fluxo.
| Marca | DIDTEK |
| Estrutura | Bola |
| Material da válvula | Didtek fornece aço fundido, aço inoxidável, liga especial, CI, DI etc. |
| Tipo de válvula | Válvula de esfera de produção Didtek |
| Teste de válvula | Quantidade 100% testada antes da entrega |
| Garantia de válvula | 18 meses após o envio e 12 meses após a instalação |
| Estrutura da Válvula | Válvula de esfera |
| Entrega de válvula | 15 - 30 dias |
| Amostra de válvula | Amostra disponível pela válvula Didtek |
| Cor da válvula | Solicitação do cliente |
| Embalagem de válvula | Caixa de madeira compensada para válvula de esfera |
| Quantidade mínima | 1 conjunto |
| Certificado de válvula | API6D/CE/ISO9001/ISO14001 |
| Local de Origem | Zhejiang, China (continente) |
| Detalhe da entrega: | Enviado em 15-30 dias após o pagamento |
| Port | Xangai ou Ningbo |
| Condições de pagamento | L/C,D/A,D/P,T/T, Western Union |
