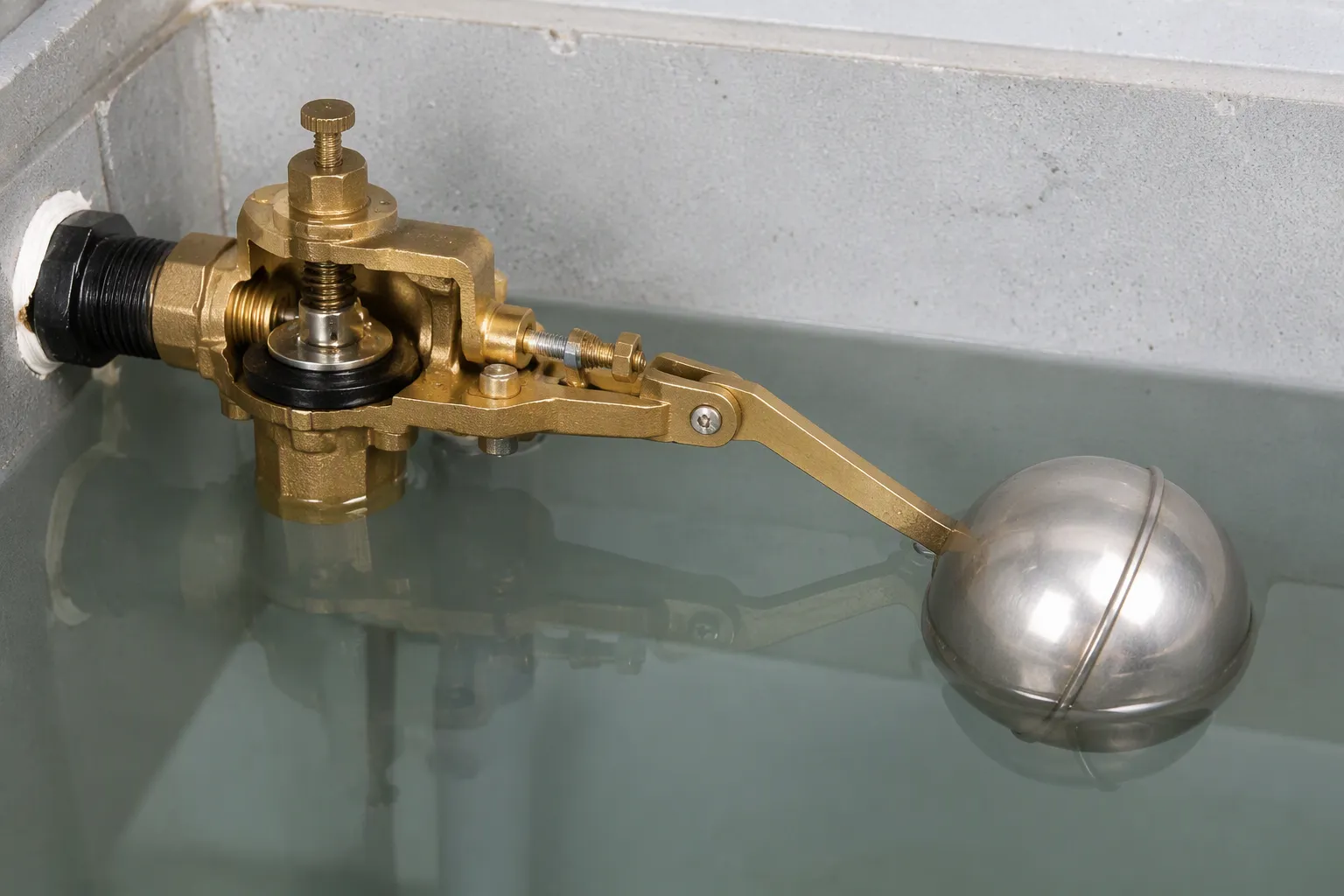

Uma válvula flutuante do tipo equilíbrio é um controlador mecânico. Esta válvula flutuante do tipo equilíbrio usa uma bóia e uma alavanca para reter a água em uma marca definida. A flutuabilidade impulsiona o flutuador, não a eletrônica. Quando a água cai abaixo do ponto, a bóia abre a válvula; quando a água chega, a bóia fecha. A válvula flutuante de equilíbrio difere de uma válvula flutuante padrão pelo equilíbrio da pressão. Esse equilíbrio permite um controle preciso e uma operação silenciosa. Válvulas flutuantes deste tipo servem para tanques de água limpa. A procura global por válvulas flutuantes de esfera atingiu 2,1 mil milhões de dólares em 2024 e poderá atingir 3,5 mil milhões de dólares em 2033. Como é que se mantém um nível de água estável? O princípio da pressão equilibrada é a chave.
Principais conclusões
Uma válvula flutuante de equilíbrio controla o nível da água com uma bóia e uma alavanca, sem eletricidade.
Ele equilibra a pressão com uma válvula piloto e um diafragma, por isso é preciso e silencioso.
Esta válvula interrompe o golpe de aríete e reduz o desgaste, tornando-a confiável para sistemas de alto fluxo.
Funciona bem em tanques de água limpa, reservatórios e sistemas de abastecimento de gado.
Este projeto precisa de pouca manutenção e mantém os níveis de água estáveis por anos.

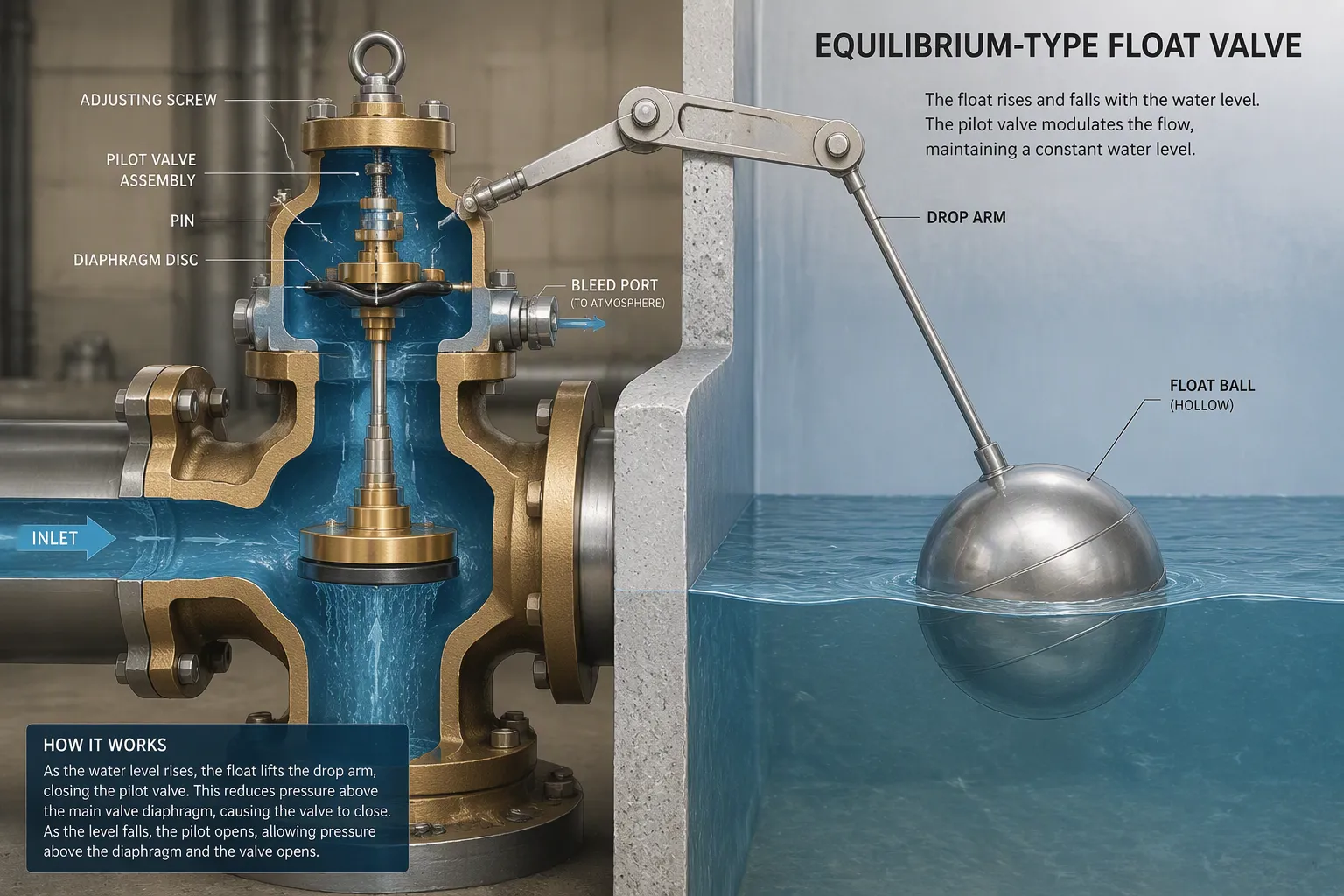

Partes principais de uma válvula flutuante tipo equilíbrio
Braço flutuante, alavanca e queda
A esfera flutuante e a alavanca detectam alterações na superfície livre de líquido. Uma bola oca de metal ou plástico repousa sobre a água. A bola sobe e desce com o nível. Esse movimento gira a alavanca. Ele se conecta ao corpo da válvula. A flutuabilidade impulsiona o movimento, não a eletricidade.
O braço rebatível posiciona a bóia no tanque. Este elo giratório mantém a bola longe das paredes e do fluxo de água que entra. O braço suspenso multiplica o movimento da bola. Uma pequena queda no nível do líquido cria um movimento maior na extremidade da válvula. O braço rebatível e a alavanca devem mover-se livremente. O atrito atrasa a correção e causa regulação desigual. Os fabricantes usam materiais resistentes à corrosão. Os tanques de água limpa geralmente funcionam por muitos anos.
Válvula Piloto e Diafragma
A válvula piloto e o diafragma atuam juntos. Eles controlam a válvula principal. O piloto é uma pequena válvula. Ele se move com a alavanca flutuante. O diafragma é um disco flexível dentro do corpo da válvula. A válvula flutuante de equilíbrio de pino móvel usa um pequeno pino piloto. Este pino libera água da câmara do diafragma.
Quando a boia cai, o piloto abre uma porta de sangria. A água escapa. O mecanismo do diafragma com sensor de pressão flexiona para cima. O diafragma levanta a válvula principal da sua sede. A água flui através da válvula de entrada para o tanque. Esta válvula flutuante abre grandes passagens com muito pouca força. Válvulas flutuantes deste tipo utilizam o piloto. O piloto reduz o esforço necessário.
Quando a água sobe até o ponto de ajuste, o piloto fecha a porta de sangria. A pressão da água aumenta no topo do diafragma. Essa pressão empurra o diafragma para baixo. Esta ação assenta a válvula principal. Um pistão de equilíbrio dentro da válvula equaliza as forças. A válvula flutuante do tipo equilíbrio recebe o nome deste design balanceado.
O design reduz a tensão mecânica e o ruído. As válvulas flutuantes podem controlar sistemas de alto fluxo sem flutuadores superdimensionados. O torque na alavanca permanece baixo. O piloto precisa apenas de um pequeno movimento. A maioria das válvulas flutuantes opera silenciosamente. A diferença de pressão na válvula principal permanece pequena. Essas válvulas flutuantes funcionam juntas. Eles mantêm o tanque em uma posição estável.

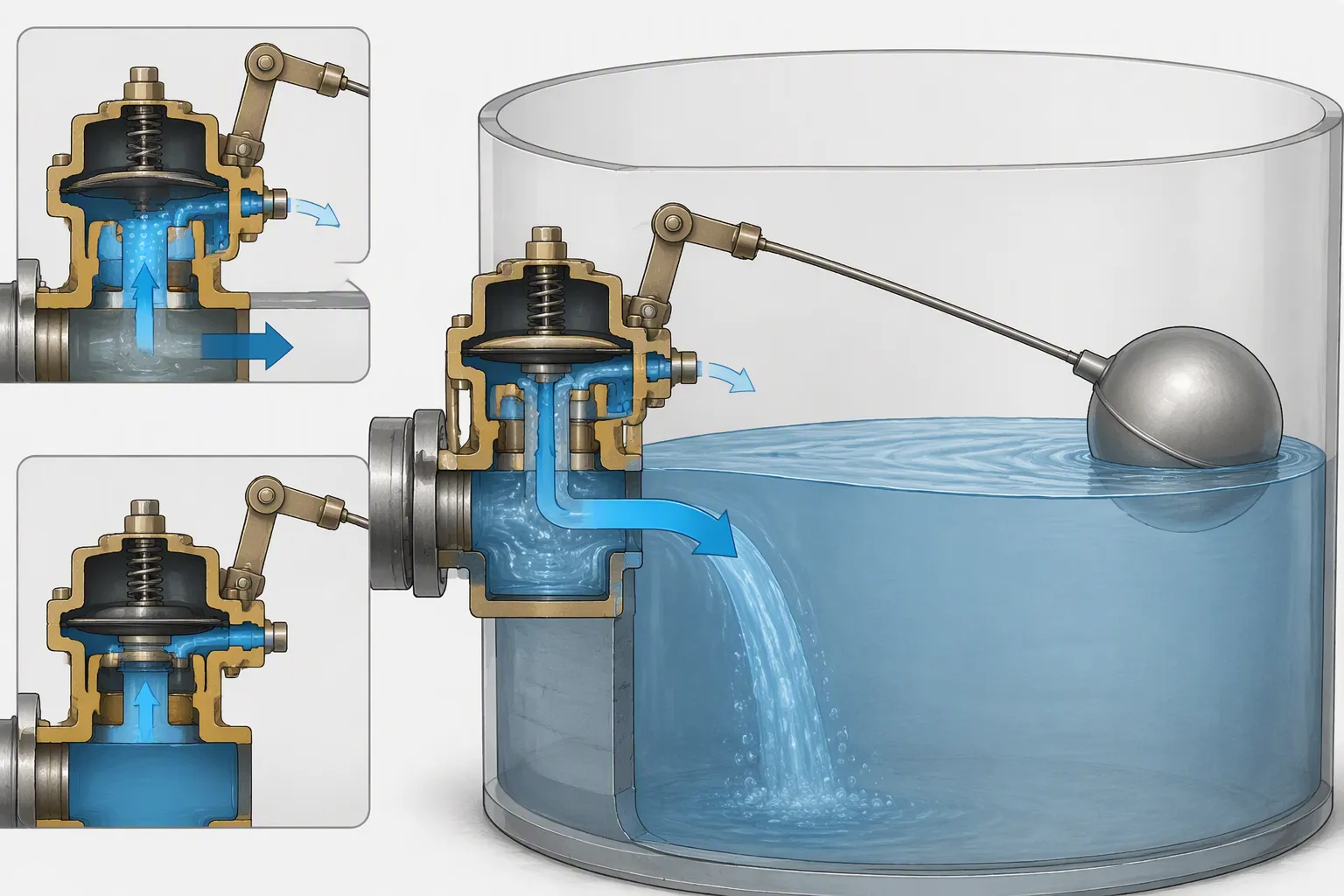

Como funciona uma válvula flutuante de equilíbrio
A válvula flutuante do tipo equilíbrio executa as mesmas etapas simples sempre que o nível da água muda. Controla o fluxo de líquido com uma série de mudanças de pressão, não com força mecânica. Primeiro, a superfície da água cai. A bola flutuante desce com ela. O braço da alavanca inclina-se para baixo. Este movimento abre a pequena porta piloto. A pressão da água sai da câmara do diafragma e vai para o tanque. Sem essa pressão, o lado de entrada empurra o diafragma para cima. A válvula principal levanta-se da sua sede. Então entra O tanque começa a encher. o fluxo máximo de água .
Muitas válvulas flutuantes funcionam dessa maneira. A válvula flutuante de equilíbrio torna o processo mais exato. Agora pense no inverso. À medida que o tanque enche, a bóia sobe e levanta o braço da alavanca. O braço empurra uma pequena arruela ou pino contra o orifício piloto. Isso o sela completamente. A vedação retém a pressão da água na parte superior do diafragma. O lado de saída está aberto à pressão normal do ar, portanto a pressão de entrada é mais forte. Esse desequilíbrio empurra o diafragma para baixo. Isto assenta firmemente a válvula principal e interrompe o fluxo de entrada. A diferença de pressão faz o trabalho duro, não a força física.
Operação passo a passo
O nível da água cai . A bola flutuante cai com a superfície.
O braço oscilante gira a alavanca e abre a válvula piloto.
A água sai da câmara do diafragma, então a pressão na parte superior cai.
A pressão da água de entrada empurra o diafragma para cima e levanta a válvula principal.
O tanque enche novamente através da ampla sede da válvula.
O sistema também funciona ao contrário. Quando a água atinge o ponto definido, a flutuabilidade empurra a bóia para cima. A alavanca veda o orifício piloto. A pressão de entrada aumenta na superfície maior do diafragma. Ele domina a força abaixo. A válvula principal fecha completamente. Esta reação automática é um ciclo O sistema sempre corrige seu próprio erro a partir do de feedback negativo . nível alvo . Qualquer alteração na altura do tanque provoca uma resposta imediata.
Ação de pressão equilibrada
O núcleo deste design é o equilíbrio de forças. Quando a válvula está fechada, a força da mola que pressiona para baixo é igual à pressão equilibrada da água que empurra para cima. Se o nível do tanque mudar, as forças mudam e a válvula responde proporcionalmente. Se o nível da água cair alguns centímetros, a válvula abre apenas ligeiramente. Uma gota maior abre-o totalmente, permitindo que uma onda de água que entra o alcance. Esta resposta proporcional mantém o tanque estável e interrompe o ciclo rápido.
Um pistão de equilíbrio dentro da válvula equilibra as forças de ambos os lados. Ele impede que uma linha de entrada pesada feche a válvula. Este design equilibrado também torna o movimento de fechamento mais suave. A pressão da água aumenta lentamente em vez de quebrar um mecanismo, de modo que a válvula evita o golpe de aríete. O tubo não treme. O sistema não chacoalha. Muitas válvulas flutuantes fazem um barulho alto quando fecham, mas o tipo de equilíbrio fecha com um leve empurrão.
O equilíbrio também significa que o flutuador realiza o mesmo trabalho leve, independentemente da pressão de entrada. Todo tipo de válvula flutuante precisa mover uma alavanca, mas esta só abre um pequeno pino piloto. O piloto cuida das grandes forças. Os operadores podem ajustar facilmente o ponto de ajuste e a válvula mantém um nível constante durante anos de serviço. Este arranjo equilibrado mantém a água em uma marca constante e proporciona um desempenho suave e silencioso.
Tipo de equilíbrio vs. válvula flutuante padrão
Diferenças de design e desempenho
A alavancagem direta impulsiona um design padrão . Uma alavanca se conecta à bola flutuante. Essa alavanca pressiona a válvula fechada contra o fluxo de entrada. Uma boia grande deve superar a pressão da linha na sede da válvula. Esta configuração cria alto torque no pivô e também causa paradas repentinas. Quando a água atinge o ponto de ajuste, as unidades padrão geralmente fecham.
O projeto de equilíbrio funciona de maneira diferente. Uma pequena válvula piloto e um diafragma movem a válvula principal. O flutuador apenas desarma o piloto. O torque operacional cai muito. A boia pode permanecer pequena mesmo quando a válvula principal suporta grande fluxo. Esta válvula tipo diafragma utiliza a linha de alimentação para trabalhos pesados. O projeto equilibra a pressão da água na válvula principal. O lado de entrada empurra o diafragma para cima. A pressão no lado oposto equilibra as forças. As válvulas flutuantes com este design respondem suavemente a pequenas mudanças. Eles mantêm o tanque em um ponto estável sem fazer barulho.
Quando uma válvula flutuante balanceada é a melhor escolha
Os operadores devem escolher este projeto para tanques grandes ou altas taxas de enchimento. As unidades padrão fazem o flutuador lutar contra toda a linha de abastecimento. Um cano grande pode tornar esse trabalho impossível. O tipo de equilíbrio evita a luta. Ele abre a porta piloto e a válvula principal se move somente depois que a pressão da água se estabiliza. Esse recurso é adequado para reservatórios, tanques de água pura e sistemas de abastecimento de gado. Esses sistemas geralmente funcionam sem supervisão. Uma válvula flutuante confiável interrompe o transbordamento e mantém um nível constante.
Válvulas flutuantes balanceadas também protegem os tubos. As válvulas flutuantes padrão fecham rapidamente. Um fechamento rápido envia uma onda de choque chamada golpe de aríete. Com o tempo, esse surto pode afrouxar as articulações ou danificar a válvula. O design balanceado fecha lentamente à medida que a câmara do diafragma é recarregada. Essas válvulas flutuantes funcionam silenciosamente e precisam de menos manutenção. O pequeno movimento de flutuação ajuda a alavanca e o assento do piloto a durarem mais. Uma superfície de água estável protege as bombas contra ciclos curtos. Para tanques de alto fluxo, o tipo de equilíbrio continua sendo a escolha mais segura.
Usos e benefícios comuns das válvulas flutuantes de equilíbrio
Aplicações Típicas
As válvulas flutuantes de equilíbrio funcionam bem para água limpa. Eles são usados em tanques de água pura, reservatórios e sistemas de abastecimento de gado. Essas válvulas podem manter um nível de água definido sem eletricidade. Uma válvula de enchimento abre e fecha sozinha. Várias portas de descarga espalham a água que entra ao redor do tanque. Este design evita que os tanques transbordem ou encham demais.
A configuração mecânica é ótima para locais remotos. A válvula não precisa de fiação ou sensores. Quando o nível da água cai, a bóia afunda e o piloto abre. A água entra até que o flutuador atinja a altura definida. Estas válvulas flutuantes reagem a cada mudança. Um pequeno vazamento causa uma pequena correção. Uma grande retirada abre a válvula completamente. Os tanques de água permanecem no nível necessário.
Vantagens para controle de nível de água
O maior benefício é o nível de água uniforme e controlado. A válvula abre apenas o necessário. Uma pequena gota na água faz com que ela se abra um pouco. Uma queda maior faz com que abra mais. O pistão de equilíbrio mantém a pressão igual na válvula principal. A pressão da água aumenta lentamente no diafragma. A válvula então fecha com um empurrão suave. Os trabalhadores não ouvem batidas nos canos.
A maioria das válvulas flutuantes usa força direta. O tipo de equilíbrio usa um piloto. Este design equilibrado também protege o sistema. A pressão da água permanece equilibrada em ambos os lados do diafragma. A alavanca flutuante move apenas um pequeno pino piloto. A alta pressão de entrada não dificulta o movimento da válvula. Essas válvulas lidam bem com sistemas de alto fluxo. Eles funcionam silenciosamente por muitos anos. O mecanismo raramente se desgasta. O flutuador faz um trabalho leve. As equipes podem ajustar o ponto de ajuste rapidamente. A válvula então mantém o nível normal de água até a próxima mudança.
O nível da água cai novamente e o ciclo se repete. A válvula retorna sempre à mesma posição estável. Isso torna a válvula uma escolha forte para tanques de água limpa. Seu fechamento suave evita o golpe de aríete. Tubos e juntas duram mais por causa disso. A resposta constante também protege as bombas contra ciclos curtos. Um nível constante significa menos partidas e paradas da bomba.
Uma válvula flutuante do tipo equilíbrio é um dispositivo mecânico. Ele mantém a água em um nível definido usando uma bóia, uma alavanca e uma pressão equilibrada. A flutuabilidade move o flutuador. A bóia abre uma pequena válvula piloto. Esse piloto muda um diafragma. O diafragma abre ou fecha a válvula principal. Este design mantém o nível da água estável e equilibra a pressão da água. Reduz o golpe de aríete e funciona silenciosamente. As válvulas flutuantes de equilíbrio são adequadas para tanques de água pura, reservatórios e sistemas de abastecimento de gado. Estas válvulas flutuantes não precisam de eletricidade e raramente se desgastam. Para controle de água limpa, eles continuam sendo uma escolha confiável e de baixa manutenção.
Perguntas frequentes
Por que as válvulas flutuantes usam uma válvula piloto?
As válvulas flutuantes de equilíbrio usam uma válvula piloto . O piloto abre uma pequena porta de sangramento. A pressão da água então levanta o diafragma. O flutuador move apenas um pequeno pino. As válvulas flutuantes padrão usam alavancagem direta. O piloto reduz muito o torque operacional.
As válvulas flutuantes fecham lentamente?
Sim. A câmara do diafragma enche gradualmente. A pressão aumenta no topo do diafragma. A válvula principal assenta com um impulso suave. Esta ação lenta interrompe o golpe de aríete. As válvulas flutuantes padrão geralmente fecham. As válvulas flutuantes de equilíbrio fecham silenciosamente e protegem os tubos.
O que acontece sob alta pressão de entrada?
A alta pressão não dificulta o movimento da válvula. Um pistão de equilíbrio iguala as forças na válvula principal. Essas válvulas flutuantes suportam alto fluxo sem tensão. O flutuador ainda move apenas um pequeno pino piloto. A válvula mantém um nível de água constante.
Onde as válvulas flutuantes funcionam melhor?
Os operadores instalam essas válvulas em tanques de água limpa, reservatórios e sistemas de abastecimento de gado. Uma válvula de enchimento de equilíbrio não precisa de eletricidade. Ele abre e fecha sozinho. Este design mantém o ponto de referência por muitos anos. A operação silenciosa interrompe o transbordamento.
