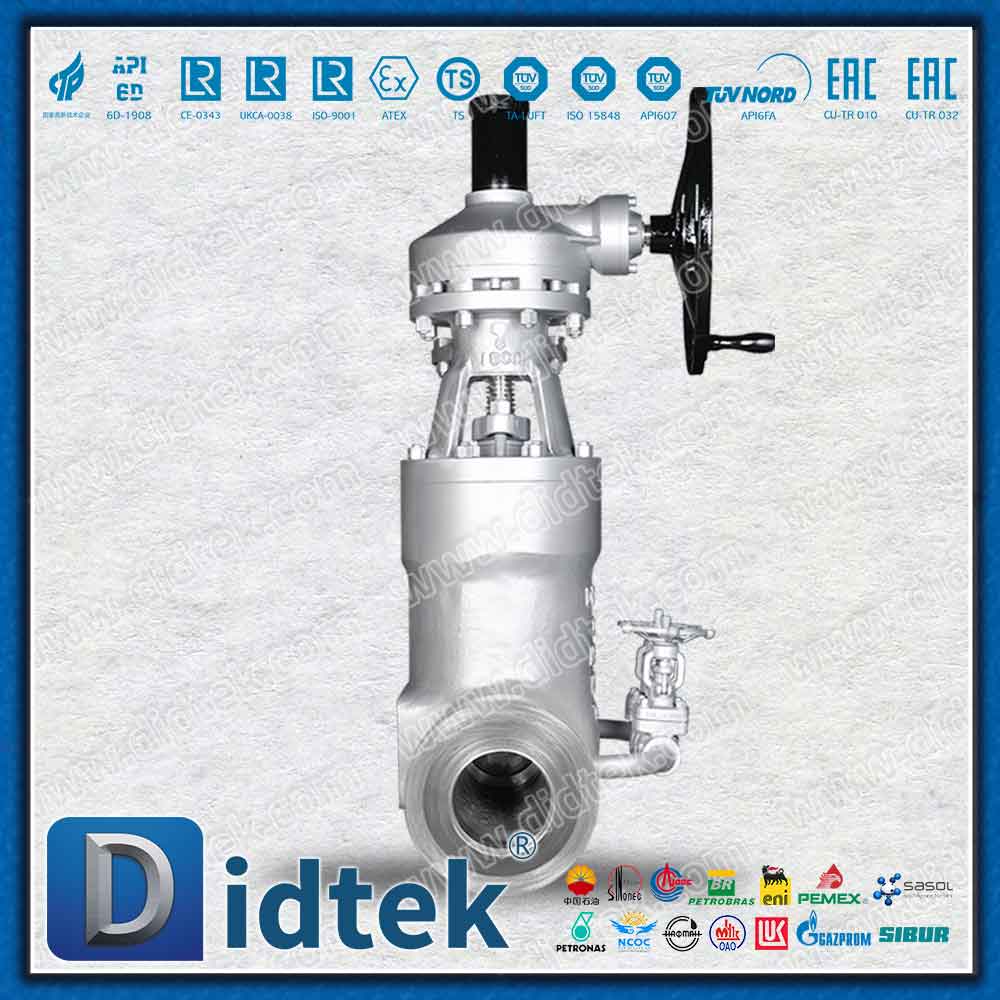

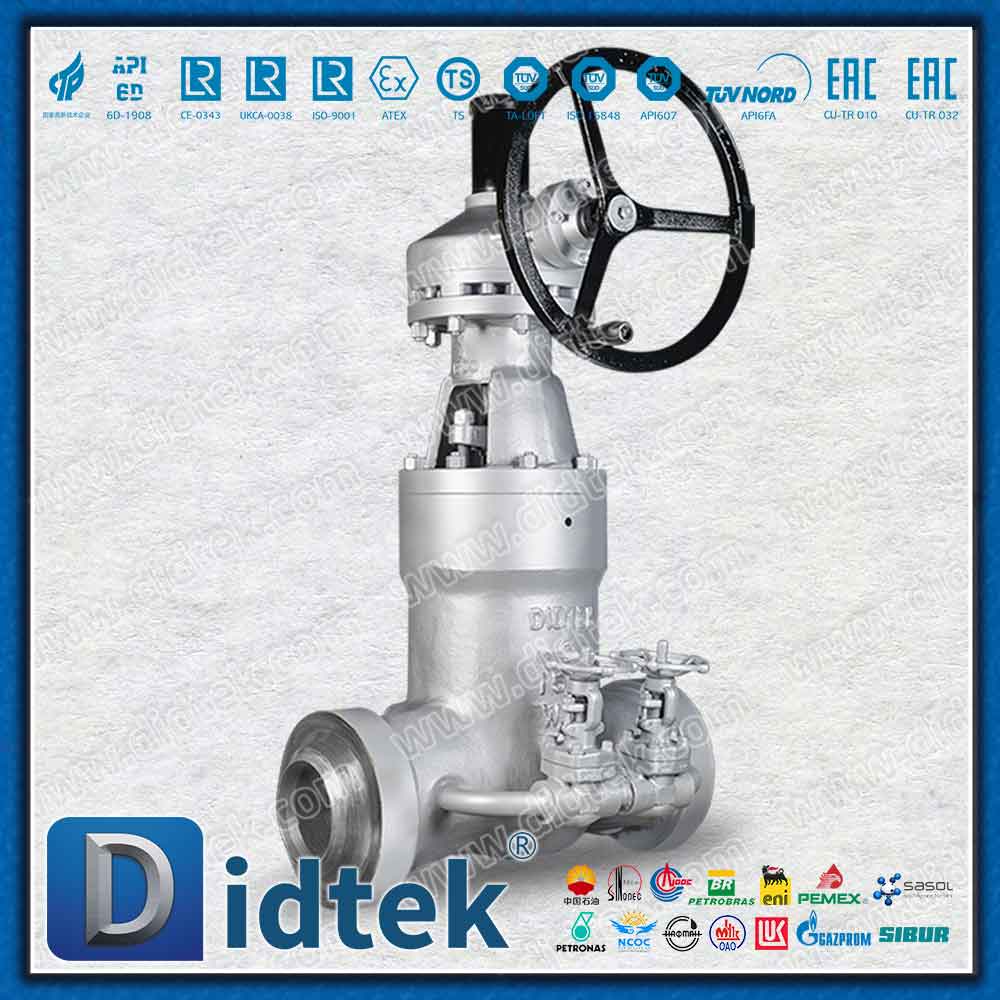

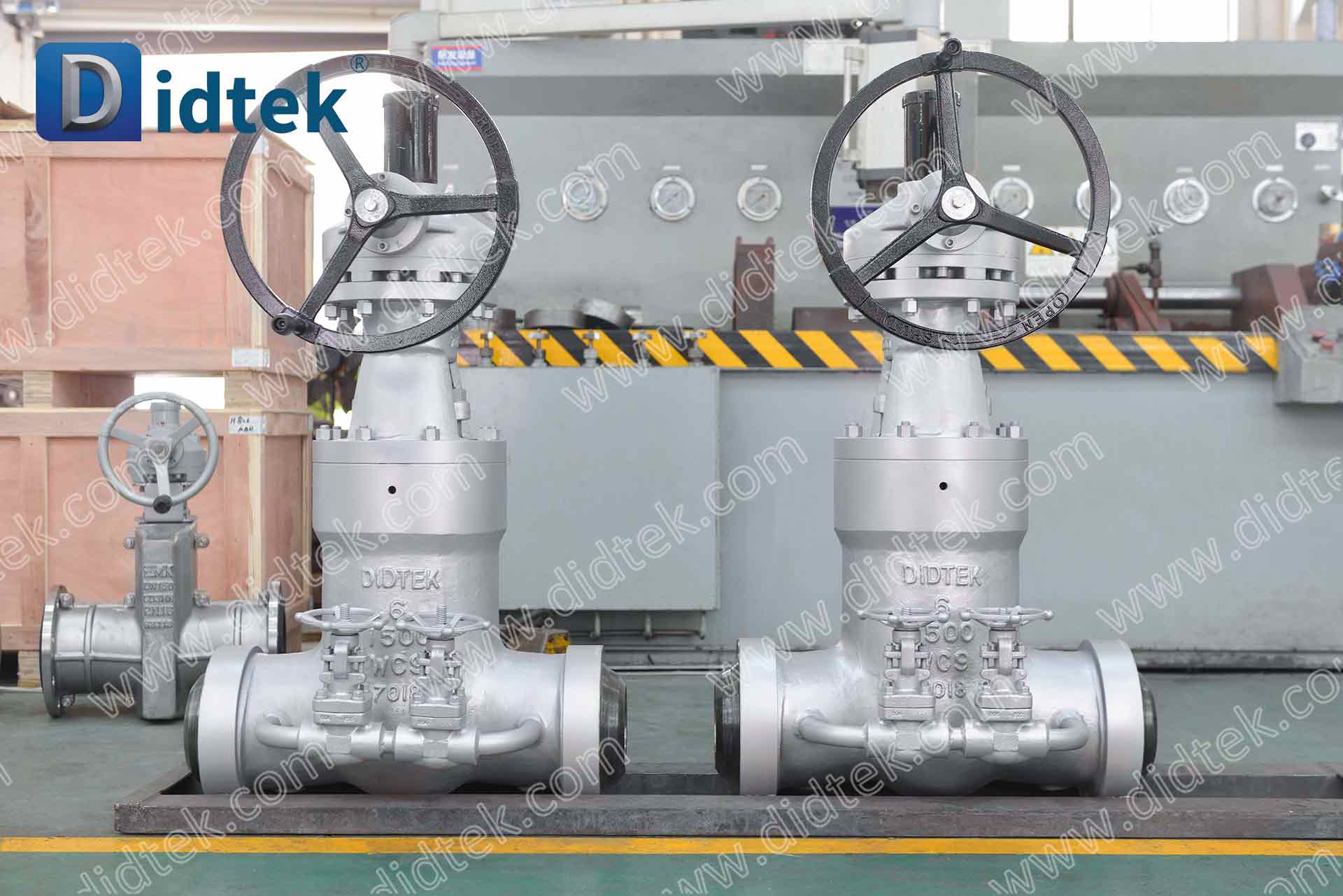

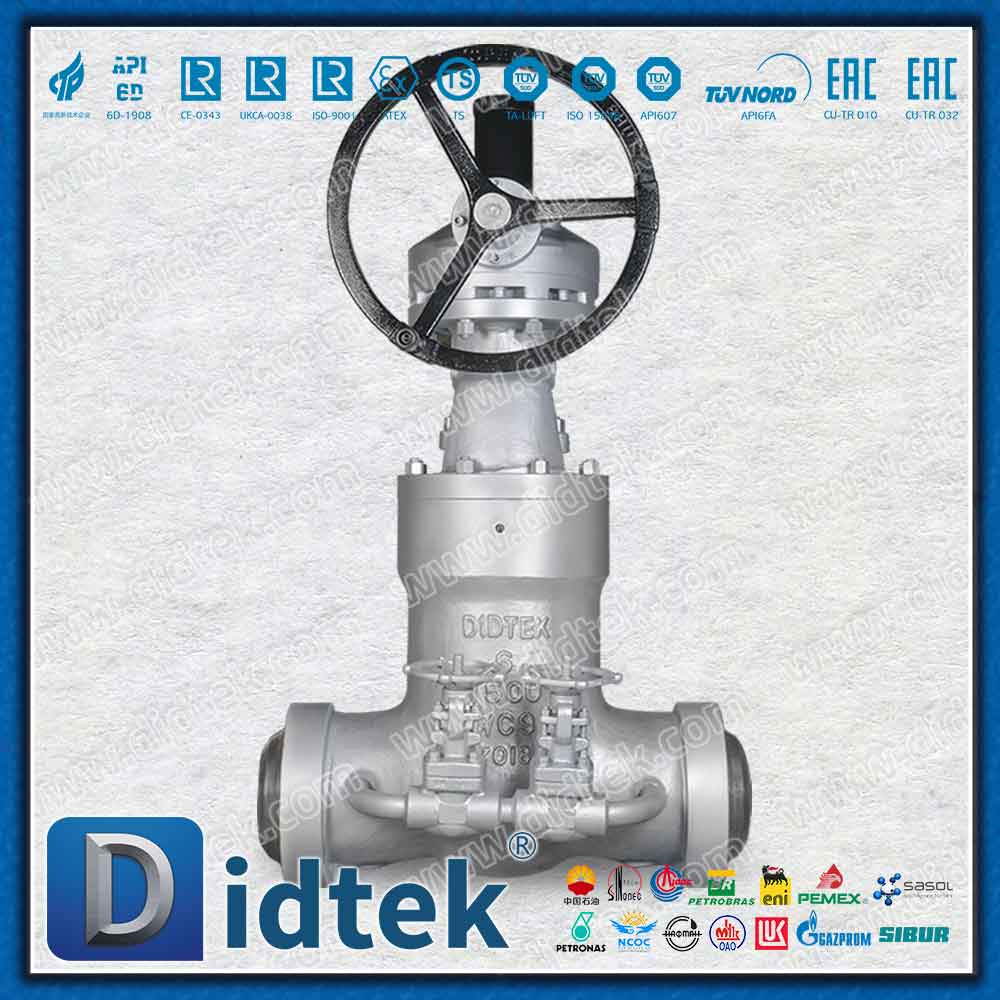

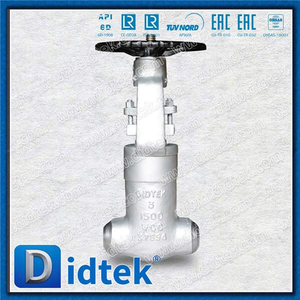

WC9 PSB 1500LB por válvula de passagem para vapor

Detalhes do produto

A válvula gaveta de desvio WC9 PSB 1500LB serve como um componente de isolamento premium para serviços pesados, projetado especificamente para aplicações de vapor de alta pressão e alta temperatura (HPHT) em instalações de geração de energia e petroquímicas. Forjado e fundido em liga de aço estrutural ASTM A217 WC9 cromo-molibdênio, o corpo da válvula apresenta uma composição metálica densa e pesada que resiste inerentemente à fluência e à incrustação térmica. Isto permite que a unidade mantenha integridade estrutural absoluta e operação segura em temperaturas extremas contínuas de até 593°C.

No centro de seu desempenho está a avançada arquitetura Pressure Seal Bonnet (PSB). Ao contrário dos castelos aparafusados ​​convencionais que são propensos a ceder sob tensão extrema, este projeto utiliza a pressão interna do vapor para apertar ativamente a vedação. À medida que a pressão da linha aumenta, ela força a tampa contra uma junta de vedação trapezoidal de grafite especializada. Integramos um anel de proteção antiextrusão de aço inoxidável neste conjunto, garantindo vedação absoluta e vazamento zero, mesmo durante ciclos térmicos voláteis e picos de pressão intensos comuns nas classificações Classe 1500.

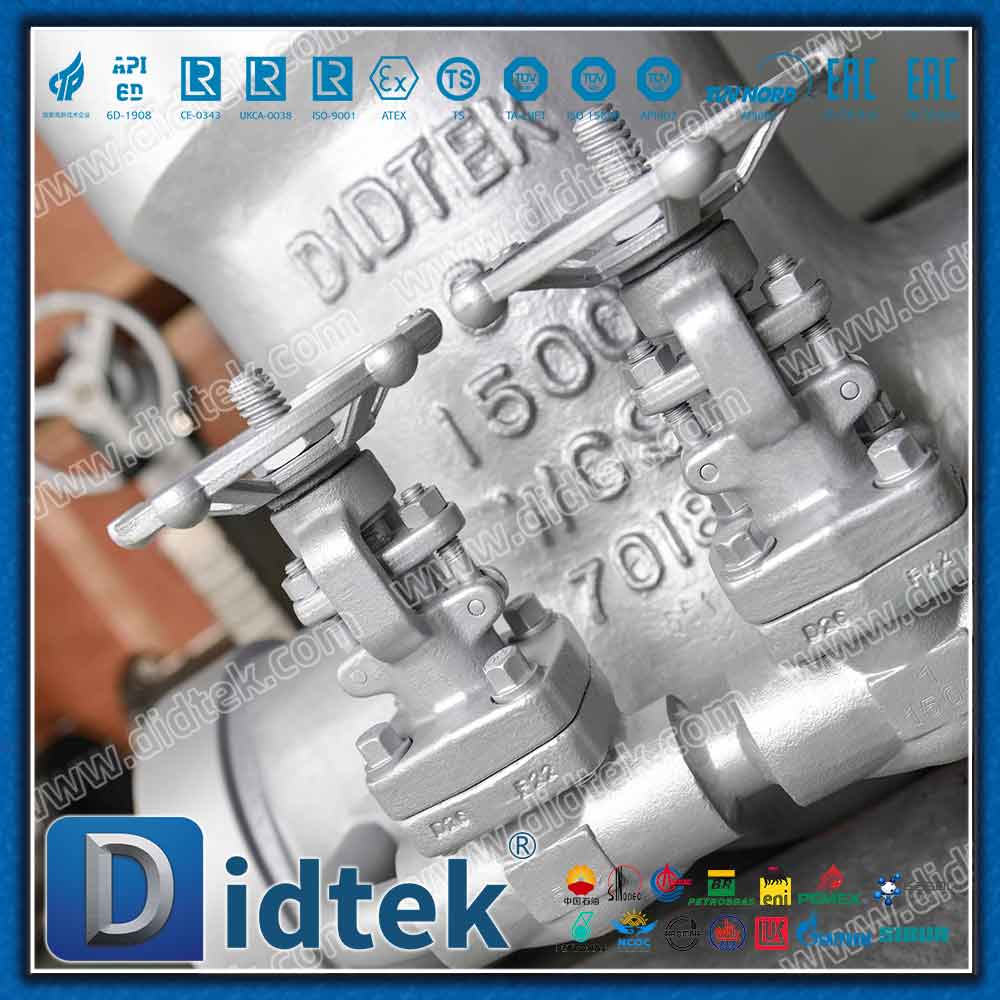

Além disso, o sistema integrado de equalização de bypass transforma fundamentalmente a segurança operacional. Antes da abertura da comporta principal, a pequena válvula de desvio auxiliar permite um fluxo controlado de vapor para aquecer a linha a jusante e equalizar a pressão diferencial. Os operadores podem ouvir o chiado controlado do equilíbrio da pressão, o que reduz drasticamente o torque operacional necessário na haste principal e evita completamente a ligação térmica. Para acomodar diversos requisitos de automação de instalações, as peças superiores apresentam um flange de montagem ISO padronizado, proporcionando perfeita compatibilidade com engrenagens cônicas manuais, bem como atuadores elétricos ou pneumáticos e indicadores de posição de válvula opcionais.

Parâmetros do produto

Descrição do projeto

• Liga WC9 de alta temperatura: A composição da liga 2,25% Cr - 1% Mo fornece resistência à tração e resistência à corrosão superiores contra aplicações de vapor superaquecido, evitando a degradação do material ao longo de décadas de uso.

• Tecnologia avançada de revestimento duro: Para combater a erosão severa e os efeitos de trefilação do vapor de alta velocidade, a cunha e os anéis da sede são fortemente revestidos com liga à base de cobalto Stellite 6. Além disso, o banco traseiro superior é revestido com Stellite 21. Esta abordagem de liga dupla melhora drasticamente as propriedades anti-gripagem e prolonga a vida útil operacional do acabamento interno sob pressões diferenciais extremas.

• Sistema de Equalização By-Pass: A pequena válvula auxiliar de bypass garante o aquecimento controlado da rede de tubulação a jusante. Isso equaliza a pressão diferencial, garantindo uma operação segura, previsível e excepcionalmente suave da válvula principal, sem esforço mecânico excessivo do operador ou do atuador.

• Integridade da tampa com vedação de pressão: O design da junta auto-reforçada significa que quanto maior a pressão da linha, mais apertada será a vedação da tampa - ideal para gerenciar picos de vapor voláteis com segurança, sem o reaperto constante exigido pelas conexões flangeadas tradicionais.

• Aprimoramentos de segurança personalizados: Reconhecendo as realidades complexas dos ambientes HPHT, a estrutura interna suporta modificações críticas, como um orifício de ventilação em cunha para aliviar a pressão da cavidade presa, tubos de proteção contra sobrepressão e interruptores de limite precisos para evitar de forma abrangente o travamento da expansão térmica.

Parâmetros

Controle de Qualidade e Logística Global

A aquisição industrial exige certeza absoluta na rastreabilidade de materiais e confiabilidade funcional. Nosso protocolo de produção exige que 100% das válvulas sejam submetidas a rigorosos testes hidrostáticos e pneumáticos antes do envio, em estrita conformidade com os padrões API 598. Cada unidade é acompanhada por um Certificado de Teste de Moinho (MTC) abrangente e relatórios detalhados de rastreabilidade de qualidade, dando aos engenheiros da planta total confiança nas propriedades metalúrgicas e mecânicas de seus ativos.

Reconhecendo o peso físico e a natureza crítica destas válvulas para serviços pesados, nossos padrões de embalagem são projetados para transporte global extremo. Cada válvula é primeiro revestida com uma camada protetora e hermeticamente envolvida em filme plástico antiferrugem para evitar a oxidação pela umidade atmosférica. A unidade é então fixada em uma caixa de compensado resistente e em condições de navegar, fortificada para absorver impactos e vibrações durante frete marítimo de longa distância, garantindo que o equipamento chegue às suas instalações em perfeitas condições, pronto para instalação.

Aplicação e Função

As válvulas de gaveta de passagem WC9 PSB 1500LB para vapor são amplamente utilizadas em ambientes exigentes onde a falha do material não é uma opção. As propriedades especializadas da liga e a mecânica de vedação por pressão fazem delas a solução de isolamento preferida para os seguintes setores críticos:

• Usinas Térmicas: Essenciais para linhas principais de isolamento de vapor, sistemas de derivação de turbinas e coletores de superaquecedores. As válvulas suportam o intenso choque térmico e as altas pressões sustentadas necessárias para acionar turbinas enormes, garantindo sequências seguras de partida e desligamento sem fadiga estrutural.

• Refino Petroquímico: Utilizado fortemente em unidades de hidrocraqueamento e craqueamento a vapor de alta temperatura. O acabamento com revestimento Stellite resiste à natureza corrosiva e erosiva dos fluxos mistos de hidrocarbonetos e vapor, minimizando o tempo de inatividade para manutenção em unidades de processamento contínuo.

• Redes de Vapor Industriais: Críticas para distribuição de vapor de alta pressão e isolamento de caldeiras. O sistema de bypass integrado permite que os operadores introduzam vapor com segurança nas redes de tubulação fria, evitando golpes de aríete catastróficos e prolongando a vida útil de toda a infraestrutura de tubulação.
