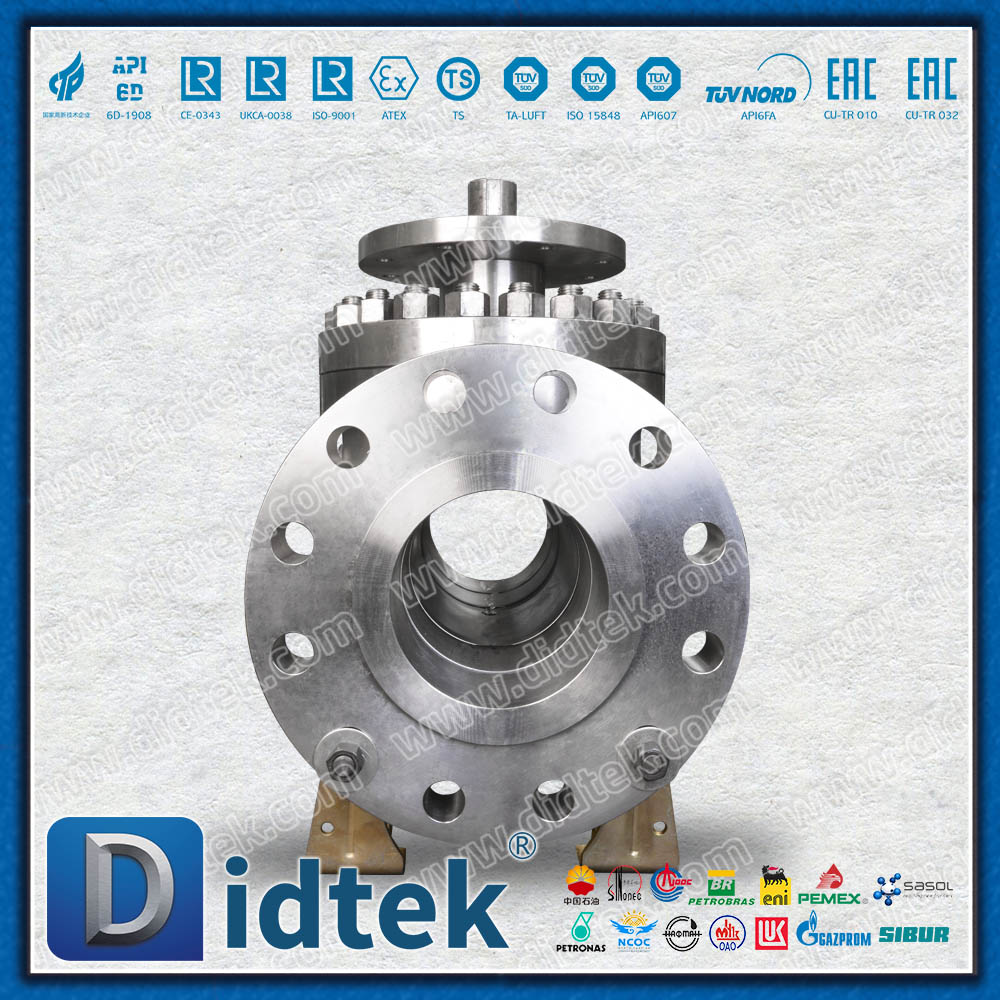

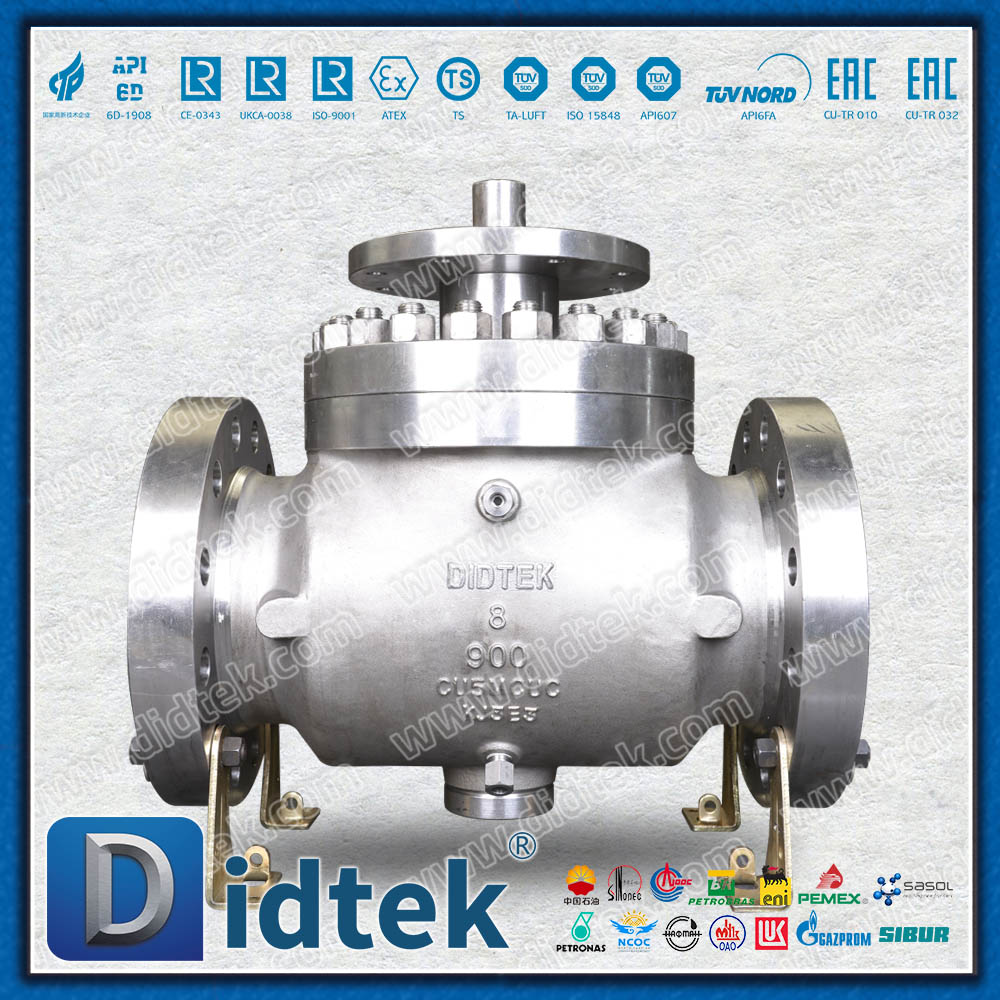

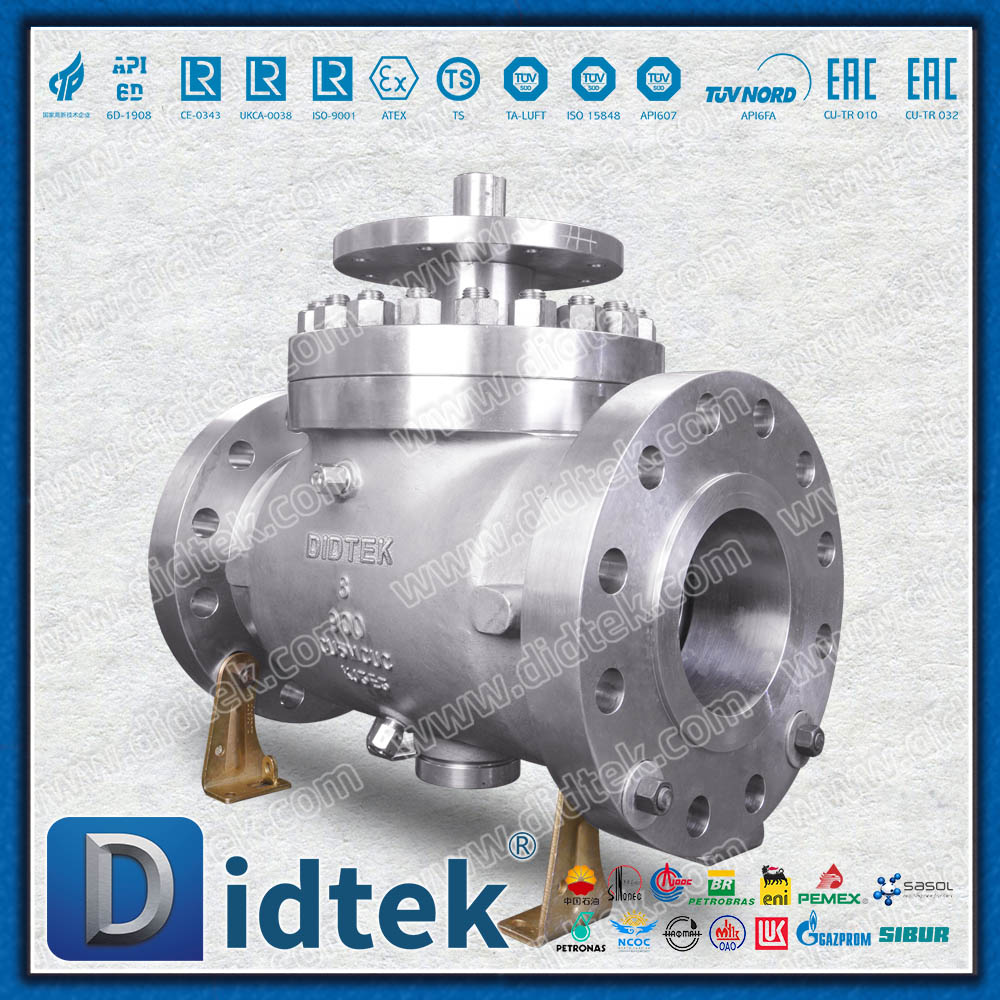

Válvula de esfera de entrada superior de alta temperatura em liga de níquel CU5MCUC

Visão geral do produto

A válvula de esfera de entrada superior de alta temperatura em liga à base de níquel CU5MCUC é uma válvula especial feita de liga de níquel-cromo-molibdênio-cobre de alto desempenho, especialmente projetada para condições de trabalho corrosivas em temperaturas extremamente altas. O produto combina as vantagens de manutenção da estrutura superior com o excelente desempenho das ligas à base de níquel, fornecendo serviços de corte confiáveis ​​em ambientes agressivos, como engenharia química e petróleo e gás, e pode suportar meios de alta temperatura de até 540°C.

Especificações técnicas

Recursos do produto

1. Vantagens da liga à base de níquel CU5MCUC

Resistência máxima à corrosão

Alto teor de cromo (26-28%), alto teor de molibdênio (3,0-4,0%), teor de cobre (1,0-1,4%)

O índice de resistência à corrosão PREN é ≥ 38

Excelente resistência à corrosão sob tensão

Desempenho estável em altas temperaturas

Mantém excelente resistência e resistência à oxidação em alta temperatura de 540 ℃

Não há risco de precipitação da fase σ durante o serviço de longo prazo

2. Estrutura de entrada superior de alta temperatura

Manutenção on-line

Todos os componentes internos são mantidos através de aberturas superiores

Não há necessidade de desmontar o pipeline, reduzindo significativamente o tempo de inatividade

Design modular, os principais componentes podem ser substituídos separadamente

Melhore a integridade estrutural

O design da válvula de corpo único elimina os possíveis pontos de vazamento da estrutura dividida

A distribuição otimizada de tensões aumenta a capacidade de suporte de pressão em 30%

3. Sistema de vedação dedicado de alta temperatura

Projeto de vedação metálica

A superfície de vedação é feita de carboneto de tungstênio pulverizado supersônico

Assento de válvula com mola, compensa automaticamente a expansão térmica

Dureza: HRC ≥ 62, com excelente resistência ao desgaste

Sistema de embalagem de alta temperatura

Grafite flexível + reforço Inconel 718

Suporta operação estável de longo prazo a 540°C

4. Projeto de proteção de segurança

Segurança contra incêndio: passou no teste de incêndio da API 607 ​​versão 4

Design antiestático: O valor da resistência entre a esfera e a haste da válvula é inferior a 10Ω

Haste da válvula anti-explosão: haste da válvula com estrutura em forma de T para garantir operação segura de alta pressão

Parâmetros principais

Classificação de pressão: Classe 150-600 (PN16-100)

Faixa de temperatura: -29°C a +540°C

Método de conexão: flange RF / conexão de anel RTJ / extremidade soldada

Padrão de projeto: API 608/ASME B16.34

Padrão de proteção contra incêndio: API 607 ​​/ API 6FA

Campo de aplicação

Processo químico: Plantas de ácido sulfúrico e ácido fosfórico, sistema de ácido orgânico, meios contendo íons cloreto

Petróleo e gás: campos de petróleo e gás altamente ácidos, instalações de refino de petróleo, transporte de petróleo e gás

Energia e potência: Sistema de dessulfurização de gases de combustão, recuperação de calor residual em alta temperatura

Indústrias especiais: hidrometalurgia, fabricação de papel e culinária, dessalinização de água do mar

Resumo

A válvula de esfera de entrada superior de alta temperatura em liga à base de níquel CU5MCUC, através da combinação perfeita de seleção de materiais de alta qualidade, estrutura de entrada superior inovadora e padrões de fabricação rigorosos, fornece aos usuários industriais:

Máxima resistência à corrosão: A vida útil aumenta de 8 a 10 vezes em ambientes corrosivos severos

Excelente desempenho em altas temperaturas: Operação estável a 540 ℃

Manutenção online confiável: reduz significativamente o tempo de inatividade e os custos de manutenção

Longa vida útil: A vida útil projetada excede 20 anos

Este produto é a escolha ideal para lidar com meios de alta temperatura e altamente corrosivos, e é particularmente adequado para condições de trabalho críticas onde são necessárias confiabilidade e vida útil extremamente altas do equipamento.
