Válvula de esfera acionada pneumática versus elétrica: guia de seleção

A automação de válvulas acarreta riscos incrivelmente elevados em ambientes industriais modernos. A escolha do tipo de atuador errado frequentemente desencadeia falhas prematuras, tempos de inatividade inesperados ou graves riscos de segurança em linhas de processo críticas. Os engenheiros não podem se dar ao luxo de adivinhar ao especificar esses componentes vitais.

Em última análise, os sistemas pneumático e elétrico giram uma válvula para controlar o fluxo do fluido. No entanto, seus projetos mecânicos subjacentes determinam necessidades de infraestrutura, ciclos de manutenção e limites operacionais totalmente diferentes. A especificação de uma fonte de energia inadequada muitas vezes força as fábricas a fazerem reformas estruturais caras posteriormente.

Este guia abrangente detalha as realidades técnicas de ambas as opções primárias. Exploraremos as suas vantagens estruturais específicas, limitações ambientais e riscos ocultos de implementação. Você obterá a estrutura exata necessária para finalizar suas especificações de aquisição com total confiança.

Principais conclusões

• As válvulas de esfera pneumáticas oferecem velocidades de ciclo rápidas, custos iniciais mais baixos por unidade e segurança inerente em ambientes perigosos, mas exigem infraestrutura de ar comprimido confiável.

• As válvulas de esfera com atuação elétrica fornecem modulação precisa e menor consumo de energia ao longo do tempo, tornando-as ideais para locais remotos sem fornecimento de ar.

• O fator decisivo geralmente se resume a três variáveis: disponibilidade da concessionária, velocidade operacional necessária e requisitos padrão de estado à prova de falhas.

Definindo a linha de base: quando atualizar para uma válvula esfera acionada

As válvulas manuais criam enormes gargalos em operações escalonáveis. Eles introduzem erro humano quando os processos exigem controle preciso de fluidos. As unidades operadas manualmente simplesmente não conseguem reagir com rapidez suficiente durante eventos de emergência. A atualização para uma válvula de esfera acionada resolve esses atrasos operacionais imediatamente.

Os sistemas acionados se conectam diretamente aos Controladores Lógicos Programáveis ​​(CLPs) e às redes de controle distribuídas. Essa integração perfeita permite sequenciamento automatizado, desligamentos de emergência instantâneos e monitoramento remoto abrangente. Os operadores da planta podem controlar dezenas de junções críticas a partir de uma única interface central. Isso elimina a necessidade de pessoal acessar fisicamente áreas perigosas ou remotas.

Depois de decidir automatizar uma linha, a escolha da engenharia se divide em duas fontes de energia primárias. Você deve escolher entre ar comprimido e corrente elétrica. Cada fonte de energia altera drasticamente os requisitos de instalação. Você deve alinhar esta escolha com as utilidades da sua planta existente. A instalação de uma nova infra-estrutura de serviços públicos especificamente para algumas válvulas raramente justifica as despesas de capital.

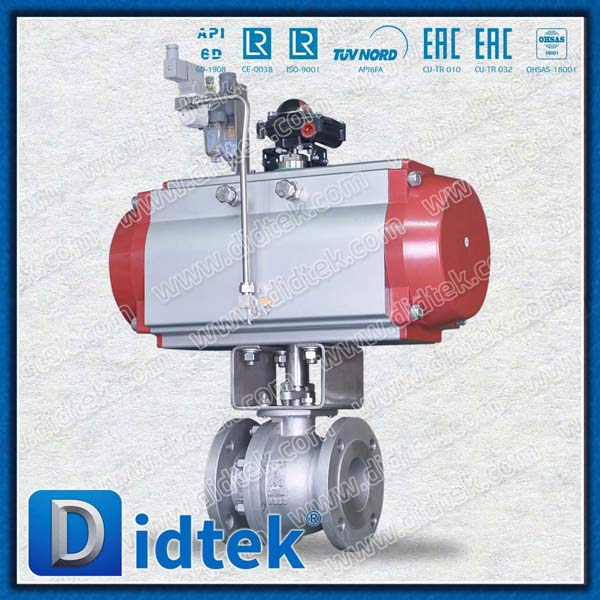

Arquitetura de válvula esférica pneumática: pontos fortes, restrições e melhor ajuste

A realidade operacional de uma válvula de esfera pneumática depende muito do ar comprimido da planta. A pressão do ar atua diretamente sobre um pistão interno ou diafragma para gerar alto torque de giro. Estas unidades dominam os sectores industriais pesados ​​por diversas razões fundamentais.

Principais vantagens

• Velocidade Inigualável: Proporcionam ciclos de abertura e fechamento excepcionalmente rápidos. Muitas unidades atuam totalmente em menos de um segundo.

• Simple Failsafe: Projetos com retorno por mola oferecem uma operação mecanicamente à prova de falhas. Se a pressão do ar da planta falhar, molas internas pesadas forçarão instantaneamente a válvula para uma posição designada aberta ou fechada.

• Conformidade com riscos: A mecânica pneumática é inerentemente livre de faíscas. Isso os torna a escolha padrão para ambientes com classificação ATEX ou altamente inflamáveis.

• Custo inicial mais baixo: O preço do hardware geralmente permanece mais baixo em comparação com modelos eletrônicos equivalentes. Eles contêm menos componentes internos complexos.

Riscos e restrições de implementação

Apesar de sua simplicidade robusta, as unidades pneumáticas carregam rigorosas dependências ambientais. Eles exigem um suprimento de ar limpo, seco e pressurizado de forma consistente. A má qualidade do ar degrada rapidamente as vedações internas. Se a sua instalação não tiver uma rede de compressores industriais, instalar uma apenas para automação de válvulas torna-se proibitivamente caro.

Além disso, o ar comprimido continua a ser um serviço notoriamente caro para gerar e manter. Mesmo pequenos vazamentos no sistema aumentam drasticamente as despesas operacionais de longo prazo. Você deve monitorar continuamente as companhias aéreas e filtrar os reguladores para garantir o desempenho ideal.

Melhores práticas para unidades pneumáticas

Sempre instale unidades de filtro-regulador-lubrificador (FRL) de alta qualidade antes do atuador. Siga rigorosamente os padrões de ar dos instrumentos para evitar o acúmulo de umidade interna. Um erro comum envolve negligenciar a filtragem da linha de ar, levando diretamente à falha prematura da vedação e ao dispendioso tempo de inatividade não planejado.

Válvulas de esfera com atuação elétrica: pontos fortes, restrições e melhor ajuste

Um sistema elétrico funciona de maneira bem diferente. Ele usa um motor elétrico e um trem de engrenagens para girar mecanicamente a haste da válvula. Os profissionais da indústria costumam chamar essa configuração de válvula esférica motorizada . Eles fornecem benefícios operacionais distintos para aplicações específicas.

Principais vantagens

• Independência de infraestrutura: Eles exigem apenas fiação de energia local, funcionando em correntes CA ou CC padrão. Isto os torna ideais para instalações remotas sem uma rede de compressores existente.

• Controle de Precisão: Eles se destacam na modulação do fluxo em vez de realizar ações simples de ligar/desligar. Eles aceitam facilmente sinais de controle padrão de 4-20 mA para obter um posicionamento exato.

• Alta eficiência energética: A unidade só consome energia enquanto move ativamente a haste. Isto resulta em despesas de serviços públicos significativamente mais baixas a longo prazo em comparação com a manutenção de pressão pneumática constante.

Riscos e restrições de implementação

Essas válvulas de esfera com acionamento elétrico operam mecanicamente mais lentamente por projeto. Os engenheiros diminuem intencionalmente a relação de transmissão para evitar desgaste excessivo da engrenagem e efeitos perigosos de golpe de aríete. Se o seu processo exigir um desligamento inferior a um segundo, uma unidade motorizada provavelmente não atenderá aos seus requisitos de temporização.

Alcançar um verdadeiro estado à prova de falhas também introduz uma complexidade significativa. Como não possuem molas mecânicas, você deve contar com baterias internas ou supercapacitores. Esses componentes aumentam fortemente o custo unitário inicial e a complexidade da manutenção contínua. Além disso, eles exibem alta sensibilidade ambiental. Você deve especificar invólucros caros e especializados com classificação NEMA ou IP para evitar a entrada de umidade e evitar faíscas internas em zonas perigosas.

Erros comuns em especificações eletrônicas

Um erro frequente envolve a instalação de unidades eletrônicas padrão ao ar livre, sem aquecedores anticondensação. As flutuações de temperatura causam condensação interna, que causa curto-circuito nas placas de controle internas. Sempre especifique aquecedores internos para instalações externas ou com alta umidade.

Matriz de decisão frente a frente: avaliando as dimensões críticas

Ao comparar as duas tecnologias lado a lado, as equipes de compras devem olhar além do pedido de compra inicial. Vamos avaliar as dimensões críticas de desempenho que ditam o sucesso a longo prazo.

Custo inicial de hardware versus despesas com serviços públicos de ciclo de vida

Os atuadores pneumáticos normalmente oferecem hardware inicial barato, mas exigem geração de serviços públicos dispendiosa e contínua. Os compressores consomem grandes quantidades de eletricidade. Por outro lado, os atuadores eletrônicos exigem investimentos iniciais caros em hardware, mas operam com recursos de serviços públicos incrivelmente baratos. Você deve equilibrar seu orçamento de capital imediato com seu orçamento de manutenção operacional de longo prazo.

Limites do Ciclo de Trabalho

As unidades pneumáticas podem atuar continuamente sem qualquer risco de superaquecimento. Eles lidam facilmente com ciclos de trabalho de 100% em processos altamente ativos. Os motores eletrônicos, entretanto, possuem limites de ciclo de trabalho específicos. Motores industriais comuns possuem classificações de ciclo de trabalho de 25% ou 75%. Se você exceder esses limites, as bobinas internas do motor superaquecerão e queimarão completamente.

Relação torque/tamanho

A pressão do ar gera uma força enorme dentro de uma câmara física relativamente pequena. Isto concede às unidades pneumáticas uma relação torque/tamanho superior. Eles se adaptam perfeitamente a configurações de tubulação apertadas, onde caixas elétricas volumosas não conseguem eliminar fisicamente os obstáculos circundantes.

Indicação de Posição e Telemetria

As unidades eletrônicas geralmente apresentam circuitos de feedback integrados, posicionadores e interruptores de limite prontos para uso. Eles transmitem perfeitamente sua posição exata de volta ao PLC. As unidades pneumáticas requerem componentes adicionais separados, como caixas de distribuição externas e sensores de proximidade, para atingir o mesmo nível de telemetria digital.

Matriz de comparação de desempenho

Realidades de Implementação: Lições do Campo

Os ambientes industriais do mundo real raramente refletem laboratórios de testes controlados. Observamos modos de falha distintos quando o equipamento entra nas linhas de produção reais. Compreender essas realidades de campo evita falhas catastróficas do sistema.

A qualidade do ar da planta determina diretamente a confiabilidade mecânica. Compressores industriais padrão freqüentemente empurram umidade, óleo de compressor ou incrustações microscópicas de tubos para dentro das linhas de ar. Quando esses detritos atingem um atuador, eles atingem as paredes internas do cilindro. Em ambientes frios, a umidade retida simplesmente congela. Isso trava completamente o atuador no lugar. Você deve manter padrões rígidos de filtragem de ar que correspondam às diretrizes ISA para garantir uma operação confiável.

Por outro lado, quedas de tensão elétrica afetam instalações eletrônicas remotas. As instalações geralmente executam longos vãos de fiação para tanques de armazenamento distantes ou coletores externos. Medidores de fio padrão sofrem degradação significativa de tensão em longas distâncias. Essa queda deixa o motor com energia elétrica insuficiente para gerar seu torque nominal. O atuador finalmente para no meio do ciclo, não conseguindo assentar totalmente a esfera interna. Os engenheiros devem calcular cuidadosamente as bitolas dos fios em relação aos comprimentos dos trechos.

O golpe de aríete representa outro grave perigo de campo. O fluido em movimento carrega enorme energia cinética. A velocidade de fechamento ultrarrápida de uma unidade pneumática pode interromper abruptamente esse fluxo, enviando ondas de choque destrutivas para trás através do sistema de tubulação. Com o tempo, essas ondas de choque rompem as juntas dos tubos e danificam delicados sensores a montante. Uma unidade motorizada mitiga naturalmente esse risco exato. Sua lenta redução de marcha garante uma restrição gradual do fluxo, permitindo que a energia cinética se dissipe com segurança.

Estrutura de seleção passo a passo

A seleção da tecnologia correta requer um processo lógico de eliminação. Siga esta estrutura passo a passo para restringir com precisão as especificações de seu hardware.

1. Etapa 1: auditar os utilitários disponíveis. Avalie imediatamente o local de instalação. Se o ar seco e confiável da planta permanecer totalmente indisponível, opte por uma solução eletrônica. A instalação de uma nova rede de compressores para serviços pesados ​​raramente é justificada, a menos que você planeje automatizar dezenas de componentes próximos simultaneamente.

2. Etapa 2: Definir os riscos ambientais. Consulte as classificações de segurança de suas instalações. Se o ambiente contiver gases explosivos, poeira combustível ou meios altamente inflamáveis, uma unidade pneumática se tornará o caminho mais compatível e lógico. Alcançar as classificações ATEX necessárias em equipamentos eletrônicos costuma ter um custo proibitivo.

3. Etapa 3: Determinar a criticidade à prova de falhas. Analise o que deve acontecer durante um apagão total da instalação. Se a linha precisar falhar em uma posição estritamente fechada para evitar derramamento de produtos químicos, os sistemas de ar de ação simples são estruturalmente superiores. Molas de aço pesadas oferecem maior confiabilidade do que baterias de reserva degradantes.

4. Etapa 4: Avalie as necessidades de modulação versus ativação/desativação. Determine a precisão necessária do processo. Se você precisar apenas de um isolamento simples de abertura/fechamento, os sistemas de ar funcionam perfeitamente. No entanto, para um controle preciso do fluxo contínuo reagindo a sinais de 4-20 mA, você deve pesar fortemente as opções motorizadas.

Próxima ação: Documente o tamanho exato do tubo, tipo de meio, pressão da linha e temperatura operacional. Ter esses parâmetros precisos prontos agilizará drasticamente sua próxima consulta ao fornecedor.

Conclusão

Nenhuma das tecnologias se mostra universalmente superior em todos os cenários industriais. A escolha ideal depende estritamente do seu ambiente de aplicação específico e da infraestrutura disponível. Priorize a segurança geral do sistema, a conformidade ambiental e a disponibilidade da concessionária local, em vez de apenas comparar os custos iniciais de hardware.

Os sistemas pneumáticos se destacam em processos críticos de alta velocidade, perigosos e à prova de falhas, desde que possuam excelente qualidade de ar. Os sistemas motorizados dominam em locais remotos, tarefas de modulação de precisão e ambientes onde as concessionárias de ar simplesmente não existem.

Se você estiver pronto para especificar uma válvula de esfera elétrica ou uma unidade pneumática de alto desempenho para seu próximo projeto, não finalize seus projetos sozinho. Entre em contato com nossa equipe de suporte de engenharia com seus parâmetros de aplicação precisos para garantir uma consulta perfeita de dimensionamento e seleção.

Perguntas frequentes

P: Uma válvula de esfera elétrica pode operar sem energia?

R: Sim, mas apenas manualmente ou através de dispositivos de segurança especializados. A maioria dos atuadores eletrônicos industriais apresenta um volante de acionamento manual que permite aos operadores girar a válvula durante um blecaute. Para atuação automatizada sem alimentação principal, a unidade deve ser equipada com baterias internas de reserva ou supercapacitores, que agregam custos significativos e exigem substituição de rotina.

P: Qual é a vida útil típica de um atuador pneumático em comparação com um elétrico?

R: Os atuadores pneumáticos normalmente oferecem ciclos de vida mais longos, frequentemente excedendo um milhão de ciclos antes de exigirem substituições simples de anéis de vedação e vedações. Os atuadores eletrônicos eventualmente sofrem desgaste das engrenagens e degradação das escovas do motor, geralmente exigindo revisões mecânicas mais intensivas mais cedo, especialmente se dimensionados incorretamente ou empurrados além de seus ciclos de trabalho.

P: Como escolho entre atuadores pneumáticos de dupla ação e retorno por mola?

R: Escolha o retorno por mola (ação simples) se o seu protocolo de segurança exigir que a válvula abra ou feche automaticamente durante uma falha no fornecimento de ar. Escolha a ação dupla se quiser minimizar o consumo de ar e não precisar de uma proteção mecânica definitiva contra falhas, pois as unidades de dupla ação requerem pressão de ar para os cursos de abertura e fechamento.

P: As válvulas de esfera motorizadas são adequadas para instalação externa?

R: Sim, desde que devidamente especificados. Você deve selecionar unidades alojadas em gabinetes com classificação NEMA 4, NEMA 4X ou IP67 para evitar a entrada de chuva e poeira. Crucialmente, as unidades externas devem incluir aquecedores internos anticondensação para evitar que as quedas de temperatura criem umidade que danifique as placas de circuito interno.
