Como funciona uma válvula de esfera? Construção, Operação e Aplicações

O controle confiável de fluidos garante a integridade do sistema e a segurança no local de trabalho. Ele também impulsiona fortemente a eficiência do processo em aplicações industriais. Mecanismos de fechamento não confiáveis ​​causam rotineiramente vazamentos perigosos. Eles criam quedas repentinas de pressão e muitas vezes provocam paralisações operacionais dispendiosas. Você precisa de uma solução altamente confiável para manter operações contínuas. Os especialistas do setor confiam fortemente nesses mecanismos específicos de um quarto de volta para fechamentos rígidos. Nós os consideramos o padrão ouro absoluto para uma gestão robusta de fluxo em vários setores. A transição dos conceitos básicos dos componentes para uma avaliação profunda ajuda a todos. Engenheiros e equipes de compras podem avaliar adequadamente suas necessidades específicas de conformidade. Você descobrirá exatamente como esses componentes principais funcionam diariamente. Exploraremos sua construção interna e suas aplicações mais críticas. Você aprenderá a combinar projetos estruturais específicos com os requisitos de sistema mais exigentes. Este guia fornece insights práticos para otimizar sua arquitetura de pipeline hoje.

Principais conclusões

• Mecânica: As válvulas esfera utilizam uma esfera giratória oca (a esfera) para controlar o fluxo do fluido, exigindo apenas um giro de 90 graus para abrir ou fechar totalmente.

• Vantagem principal: Eles oferecem uma vedação hermética com queda de pressão mínima, tornando-os ideais para aplicações críticas de fechamento, em vez de modulação de fluxo fino.

• Verificação de status: Um operador pode saber instantaneamente se uma válvula de esfera está aberta ou fechada observando o alinhamento da manivela em relação ao tubo.

• Variáveis ​​de seleção: A escolha da válvula correta requer a avaliação do tamanho da porta, dos materiais da sede e dos estilos de montagem (flutuante versus munhão) em relação a parâmetros específicos de temperatura e pressão.

A mecânica central: como funcionam as válvulas de esfera?

Para dominar o projeto de tubulações industriais, você deve primeiro compreender os princípios subjacentes do controle de fluxo. Quando os operadores perguntam como funcionam as válvulas de esfera , eles procuram uma explicação mecânica simples. A válvula opera usando um mecanismo rotacional altamente eficaz. Uma esfera oca fica dentro do corpo da válvula. Chamamos esse componente de esfera rotativa. Um furo central passa diretamente por ele. Você abre o caminho do fluxo alinhando esse furo oco com a tubulação de conexão. A mídia flui livremente pelo centro. Você bloqueia o fluxo girando a esfera exatamente 90 graus. O lado sólido da esfera bloqueia instantaneamente o caminho do fluido.

Este mecanismo simples de um quarto de volta proporciona resultados operacionais específicos. Ele define por que as instalações escolhem esses componentes em vez de alternativas multivoltas.

• Atuação de um quarto de volta: Os operadores podem acionar o mecanismo rapidamente. Você pode isolar fluidos perigosos instantaneamente durante cenários de desligamento de emergência. Essa velocidade evita acidentes catastróficos nas instalações.

• Fluxo direto: O furo alinhado cria um caminho completamente desobstruído. Reduz drasticamente a turbulência interna do fluido. Este design elimina o atrito do fluido e otimiza a eficiência geral do sistema.

O princípio operacional fundamental permanece perfeitamente consistente em diferentes estratégias de automação. Alavancas manuais fornecem controle humano simples para tubulações acessíveis. Os atuadores pneumáticos utilizam ar comprimido para girar a haste em ambientes perigosos. Os atuadores elétricos usam sistemas motorizados para controle remoto preciso. Independentemente do método de atuação escolhido, a esfera interna ainda depende de uma simples rotação de 90 graus.

Anatomia e construção: o que impulsiona a função da válvula esférica?

Você não pode especificar o hardware do pipeline sem avaliar seus componentes individuais. O exame dessa anatomia interna revela exatamente o que impulsiona o funcionamento da válvula esférica sob estresse extremo.

O corpo da válvula atua como vaso de pressão primário. Contém o fluido interno e resiste a imensas forças estruturais. A seleção do material impacta diretamente a durabilidade e a segurança a longo prazo. Os engenheiros selecionam aço carbono para ambientes industriais de alta pressão. Eles especificam aço inoxidável para combater produtos químicos corrosivos agressivos. Os sistemas de encanamento comercial freqüentemente utilizam materiais de latão ou PVC para distribuição de água padrão.

A esfera rotativa serve como elemento primário de controle de fluxo. Os fabricantes devem usinar esta esfera com tolerâncias exatas. O acabamento da superfície determina a longevidade da vedação interna. Uma esfera altamente polida evita o desgaste prematuro por fricção. Arranhões na superfície da esfera acabarão por comprometer a vedação hermética do fluido.

Os assentos atuam como anéis de vedação vitais dentro da caixa. Eles pressionam firmemente contra a bola rotativa. A maioria das aplicações gerais utiliza materiais macios como PTFE ou PEEK. As sedes macias oferecem excelentes capacidades de vedação à prova de bolhas. No entanto, apresentam um risco operacional distinto. As sedes macias permanecem altamente vulneráveis ​​a meios abrasivos. Partículas sólidas podem rasgar facilmente materiais macios. Aplicações de alta temperatura geralmente exigem sedes metálicas robustas.

O conjunto de haste e gaxeta conecta o atuador externo à esfera interna. Este eixo transfere a força rotacional. Você deve sempre insistir em designs de haste à prova de explosão. Uma haste à prova de explosão é carregada a partir do interior do corpo da válvula. A pressão interna da tubulação empurra fisicamente a haste para cima em um ressalto de retenção. Este design atua como um recurso de segurança inegociável. Impede que a haste seja ejetada para fora sob picos de pressão extremos.

Tabela 1: Materiais de Habitação Comuns e Resistências de Aplicação

Visualizando o status: uma válvula esférica está aberta ou fechada?

A verificação visual continua sendo um protocolo de segurança crítico em ambientes industriais modernos. As equipes de manutenção devem identificar imediatamente o status do fluxo de fluido. Uma simples olhada pode evitar a descarga acidental de fluidos durante a manutenção de rotina. Os técnicos frequentemente precisam determinar se existe atualmente um estado de válvula de esfera aberta ou fechada na linha.

As regras dos indicadores manuais fornecem uma confirmação visual infalível. A alça externa é fixada diretamente em linha com o furo oco interno. Quando a alça fica completamente paralela ao tubo, a válvula está ABERTA. O fluido flui livremente pelo sistema. Quando um operador gira a manivela perpendicularmente ao tubo, a válvula está FECHADA. Esta orientação transversal do tubo sinaliza visualmente um caminho de fluido bloqueado.

Pipelines sem pessoal ou remotos exigem estratégias de verificação totalmente diferentes. Os operadores não podem percorrer o pipeline para inspecionar as alças manualmente. As instalações resolvem isso implementando a verificação automatizada do sistema. Os engenheiros instalam interruptores de limite e indicadores de posição sofisticados diretamente no atuador. Esses dispositivos eletrônicos detectam a posição física exata da haste. Eles enviam a telemetria em tempo real para um sistema de controle SCADA central. Os operadores da sala de controle podem verificar instantaneamente o status do fluxo em seus painéis digitais sem realizar inspeções físicas em campo.

Configurações principais: combinando design com requisitos do sistema

Nenhum design único se adapta perfeitamente a todas as aplicações industriais. A especificação de uma confiável válvula esférica de um quarto de volta requer uma combinação cuidadosa das configurações estruturais com as demandas do seu sistema.

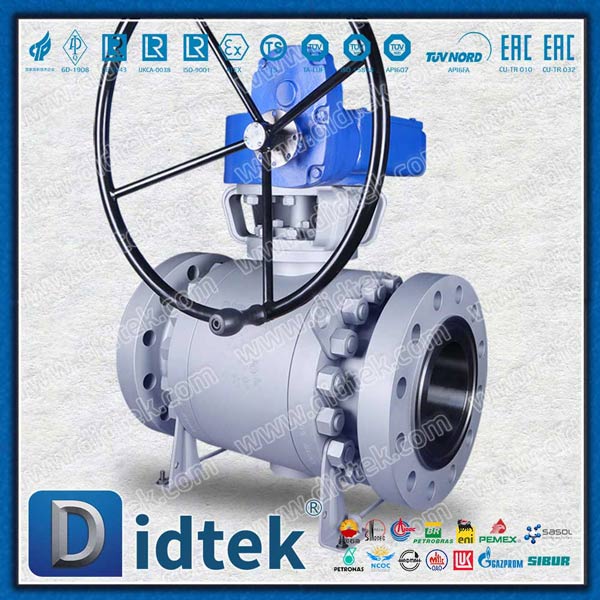

As decisões de dimensionamento de portas influenciam fortemente a eficiência do sistema e o peso geral. Você deve avaliar o diâmetro do furo em relação ao tubo de conexão. Os projetos de porta completa apresentam um diâmetro de furo idêntico ao da tubulação. Eles oferecem restrição de fluxo zero. Esta configuração é ideal para tubulações que exigem operações rotineiras de "pigging" para limpeza ou inspeção. Contudo, os modelos portuários completos permanecem mais volumosos e exigem suportes estruturais mais pesados. Os modelos de porta padrão ou reduzida apresentam um diâmetro um tamanho menor que o tubo. Eles fornecem uma alternativa econômica. Você deve selecionar portas reduzidas para aplicações onde uma leve queda de pressão permanece aceitável.

As abordagens estruturais determinam como os componentes internos lidam com a pressão da linha. Você deve escolher entre configurações flutuantes e ancoradas com base na escala operacional.

• Design de esfera flutuante: A esfera interna não está rigidamente ancorada na haste. A pressão da linha a montante empurra fisicamente a esfera contra a sede a jusante. Esta ação mecânica cria a vedação. Recomendamos projetos flutuantes principalmente para sistemas de pressão baixa a média.

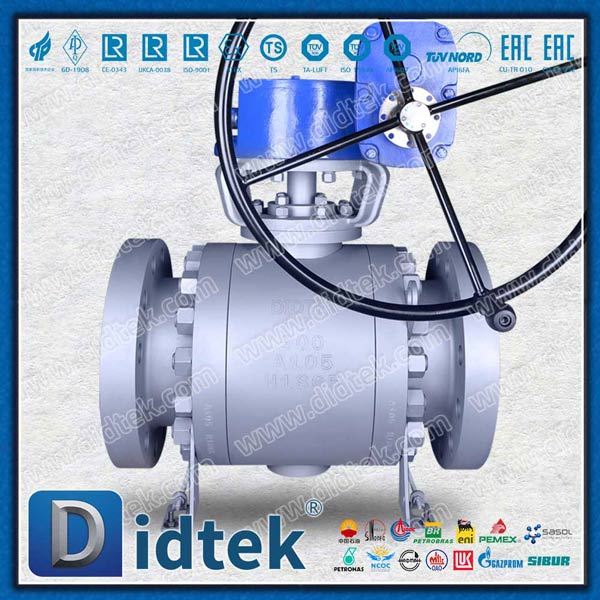

• Projeto montado em munhão: Tubos de grande diâmetro e cenários de alta pressão geram imensas forças de impulso. Um projeto flutuante esmagaria o assento macio a jusante nessas condições. Os designs do munhão ancoram a bola com segurança na parte superior e inferior. A pressão da linha empurra os assentos flutuantes contra a esfera estacionária. Este projeto evita torque operacional excessivo e elimina danos graves à sede.

Riscos de implementação e critérios de seleção

Compreender como funciona uma válvula esfera também significa reconhecer suas limitações mecânicas. A implementação adequada requer adesão estrita às restrições de engenharia estabelecidas.

Você deve saber exatamente quando NÃO usar este hardware específico. A limitação representa o erro de aplicativo mais comum. Você nunca deve usar um mecanismo padrão de um quarto de volta para modulação de fluxo fino. Deixar a esfera parcialmente aberta expõe as delicadas sedes macias ao fluxo de fluido em alta velocidade. Esta velocidade localizada causa cavitação severa e erosão rápida. O material do assento degrada-se rapidamente. Este uso indevido leva diretamente à falha operacional prematura. Além disso, você deve evitar usá-los para lamas ou partículas pesadas. Partículas sólidas ficam facilmente presas dentro da cavidade interna do corpo atrás da esfera. Os detritos acumulados acabarão por capturar completamente o movimento rotacional.

Os engenheiros avaliam múltiplas dimensões antes de aprovar uma especificação final. Siga estes critérios de avaliação específicos para garantir a confiabilidade do sistema:

1. Análise de classificação de pressão-temperatura (PT): Os materiais de vedação macios perdem sua resistência mecânica à medida que as temperaturas aumentam. Você deve aprender a ler cuidadosamente as tabelas PT do fabricante. Um componente pode suportar alta pressão à temperatura ambiente, mas falhar catastroficamente a 300 graus Fahrenheit. Sempre mapeie seus parâmetros operacionais extremos em relação à curva PT oficial.

2. Certificação de Conformidade da Indústria: Você deve verificar a integridade estrutural por meio de padrões reconhecidos. As aplicações industriais padrão normalmente exigem conformidade com ASME B16.34. O setor de Petróleo e Gás exige certificações API 608 ou API 6D mais rigorosas. Essas certificações garantem protocolos de testes rigorosos e qualidade metalúrgica comprovada.

3. Dimensionamento do torque do atuador: Você deve calcular o torque de ruptura exato necessário para girar a haste sob pressão diferencial máxima. Um atuador automatizado subdimensionado irá parar durante um desligamento de emergência. Sempre aplique um fator de segurança generoso aos seus cálculos de torque.

Conclusão

O mecanismo de um quarto de volta oferece uma solução excepcionalmente confiável para isolamento de fluidos industriais. Embora a mecânica fundamental pareça maravilhosamente simples, a implementação bem-sucedida permanece complexa. Especificar a construção interna correta requer uma consideração cuidadosa da pressão do sistema, do fluxo do meio e dos extremos de temperatura ambiente. Você deve combinar os materiais da carroceria, os tamanhos das portas e as estruturas de montagem ao seu ambiente operacional exclusivo. Ignorar as classificações PT ou usar assentos macios para pastas abrasivas comprometerá a integridade da tubulação.

Tome medidas proativas para proteger a arquitetura de controle de fluidos da sua instalação. Audite seus sistemas de pipeline atuais para identificar mecanismos de limitação aplicados incorretamente. Consulte um engenheiro de processo qualificado para verificar o dimensionamento da porta e os cálculos de torque do atuador. Revise imediatamente as folhas de especificações detalhadas do fabricante para começar a selecionar fornecedores devidamente certificados para a próxima atualização de suas instalações.

Perguntas frequentes

P: Você pode usar uma válvula de esfera para controle de fluxo (estrangulamento)?

R: Geralmente, não. Eles são projetados estritamente para serviço liga/desliga. O estrangulamento expõe os componentes internos ao fluxo de fluido em alta velocidade. Isto danifica as sedes macias e compromete a vedação estanque. Existem exceções para modelos especializados de porta V projetados especificamente para modulação.

P: Por que uma válvula esférica vaza quando fechada?

R: Os vazamentos são normalmente causados ​​por assentos fortemente marcados por detritos sólidos na linha. Eles também resultam da degradação térmica das vedações de PTFE devido a operações com temperatura excessiva. Em sistemas automatizados, o torque inadequado do atuador que não consegue completar a rotação completa de 90 graus geralmente causa pequenos vazamentos.

P: Qual é a diferença entre uma válvula esférica e uma válvula gaveta?

R: As válvulas de esfera oferecem uma operação muito rápida de um quarto de volta de 90 graus e excelente vedação hermética. As válvulas gaveta requerem múltiplas voltas manuais, resultando em uma operação muito mais lenta. No entanto, as válvulas gaveta são frequentemente mais baratas para aplicações de grande diâmetro e baixo ciclo, onde a velocidade de atuação de emergência não é necessária.
