Válvula esfera de porta completa vs porta reduzida: qual você deve escolher?

Os engenheiros muitas vezes enfrentam um dilema crítico durante o projeto da tubulação e o planejamento do sistema de controle de fluidos. A especificação excessiva de uma válvula desperdiça o orçamento do projeto e consome desnecessariamente um precioso espaço de instalação. Por outro lado, a subespecificação leva a quedas de pressão prejudiciais, cavitação rápida e grave ineficiência do sistema. Ambos os tipos de válvula operam usando o mecanismo idêntico de um quarto de volta para iniciar e interromper o fluxo. No entanto, sua geometria interna impacta drasticamente a dinâmica dos fluidos, o peso estrutural e os custos iniciais de material. Você deve compreender essas diferenças distintas para otimizar o desempenho do sistema sem gastar demais. Criamos este guia de avaliação técnica abrangente para sua equipe de engenharia. Ele ajuda os gerentes de compras e engenheiros de projeto a combinar as especificações da válvula exatamente com os requisitos precisos do sistema. Você aprenderá como o tamanho do furo afeta diretamente os coeficientes de fluxo e a turbulência. Você também descobrirá quando economizar dinheiro com segurança e quando o fluxo máximo permanece absolutamente inegociável para a saúde do sistema.

Principais conclusões

• Fluxo e pressão: As válvulas de passagem completa oferecem restrição de fluxo zero e queda de pressão zero; válvulas de porta reduzida introduzem um pequeno gargalo e subsequente queda de pressão.

• Custo e pegada: As válvulas de porta reduzida são mais leves, menores e significativamente mais econômicas para aplicações padrão.

• Manutenção: Sistemas que exigem “pigging” (limpeza mecânica da linha) ou que transportam lamas pesadas exigem projetos de portos completos.

• Terminologia: “porta reduzida”, “porta padrão” e “furo reduzido” geralmente referem-se ao mesmo projeto; 'porta completa' é sinônimo de 'furo total'.

Qual é a diferença estrutural? Definindo a Mecânica

As equipes de aquisição costumam perguntar o que é uma válvula esfera de passagem completa antes de finalizar seus desenhos isométricos de tubulação. Definimos este componente examinando cuidadosamente sua geometria interna. O diâmetro interno do furo corresponde exatamente ao diâmetro interno da tubulação de conexão. Esta escolha estrutural proporciona um caminho de fluxo completamente irrestrito para transferência de fluidos. Quando a alça está totalmente aberta, ela atua essencialmente como um pedaço reto de tubo. O atrito permanece praticamente inexistente nesta configuração.

Por outro lado, você pode especificar uma válvula esfera de diâmetro reduzido para linhas de serviços públicos padrão. Os profissionais da indústria também chamam isso de válvula de porta padrão. Seu diâmetro interno é normalmente um tamanho de tubo completo menor que o próprio gasoduto. Por exemplo, uma válvula padrão de 2 polegadas apresenta um diâmetro interno de 1,5 polegadas. Esta escolha de design cria um gargalo físico dentro do corpo metálico da válvula. O fluido deve comprimir-se ligeiramente para passar através desta zona restrita.

Os fornecedores costumam usar terminologia confusa durante o processo de cotação rápida. Ao avaliar uma válvula esfera de porta completa versus válvula de esfera de porta padrão , lembre-se de uma regra vital. O termo “padrão” sempre significa reduzido neste contexto. Você não obterá um caminho de fluxo de tamanho normal se adquirir a opção padrão. Você deve ler atentamente as folhas de dados do fabricante.

A compensação de engenharia: queda de pressão e coeficiente de fluxo (Cv)

Avaliamos a eficiência do controle de fluidos usando o Coeficiente de Fluxo (Cv). Esta métrica padrão mede quantos galões de água por minuto passam com uma queda de pressão de 1 psi. Um projeto de porta completa maximiza inerentemente a classificação geral de Cv. Permite a transferência de fluidos de alto volume sem adicionar resistência mecânica. Uma porta reduzida restringe naturalmente o fluxo de forma perceptível. Este gargalo interno afeta drasticamente os sistemas de alta velocidade, elevando a queda de pressão na válvula. Você perde eficiência energética à medida que o fluido passa pela abertura menor.

As realidades de pressão do sistema determinam estritamente suas escolhas de engenharia. Uma pequena queda de pressão é perfeitamente aceitável em cenários específicos. Você pode usar portas reduzidas com segurança em sistemas de água de circuito fechado ou linhas de gás comprimido de baixo fluxo. No entanto, uma queda de pressão torna-se catastrófica em outros lugares. Você deve evitar restrições de fluxo em sistemas alimentados por gravidade, onde a pressão do cabeçote é escassa. As linhas de sucção para bombas pesadas também exigem fluxo máximo irrestrito para evitar danos mecânicos permanentes.

A redução do furo aumenta inerentemente a velocidade do fluido através do corpo da válvula. Os padrões da indústria alertam contra esta prática em aplicações altamente sensíveis. A alta velocidade leva diretamente à turbulência interna do fluido. A turbulência constante causa desgaste prematuro nas sedes e vedações macias das válvulas. Em cenários altamente sensíveis, esta mudança repentina de pressão desencadeia cavitação perigosa. Bolhas de cavitação implodem rapidamente dentro da linha, destruindo superfícies metálicas e danificando a válvula prematuramente.

Realidades de aquisição e instalação: custo, peso e espaço

Os impactos orçamentais influenciam fortemente as decisões diárias de engenharia e compras. As válvulas de passagem completa requerem naturalmente uma quantidade significativamente maior de matéria-prima. Os fabricantes devem usar latão extra forjado, aço carbono ou aço inoxidável fundido para formar a peça fundida maior. Estas válvulas são historicamente 20% a 50% mais caras do que as suas equivalentes restritas. O prêmio financeiro exato depende muito do tamanho nominal do tubo e do material metálico escolhido. Você gasta mais capital inicial para obter fluxo irrestrito.

As restrições espaciais e o peso estrutural também são muito importantes durante a instalação. As válvulas de porta reduzida são nitidamente mais compactas. Eles pesam menos e são mais fáceis de manusear com segurança pelos técnicos de campo. Esta massa reduzida diminui a tensão mecânica em tubulações longas e sem suporte. Ele também torna a instalação manual muito mais rápida em gabinetes de plantas apertados e congestionados. Você economiza espaço valioso em projetos de skid modulares especificando perfis menores.

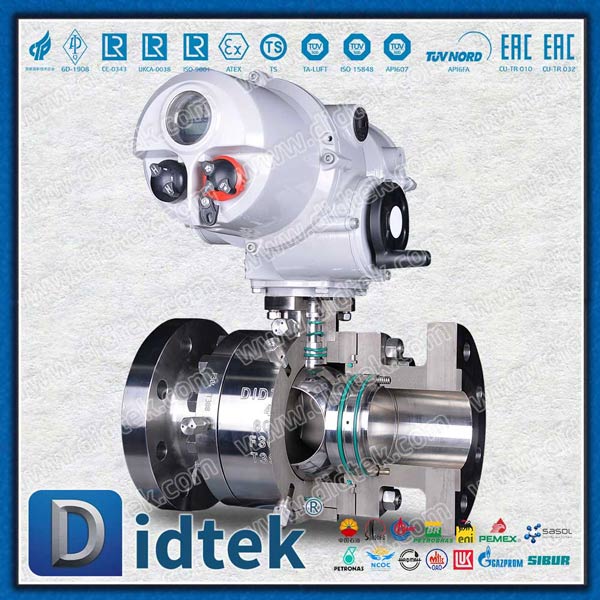

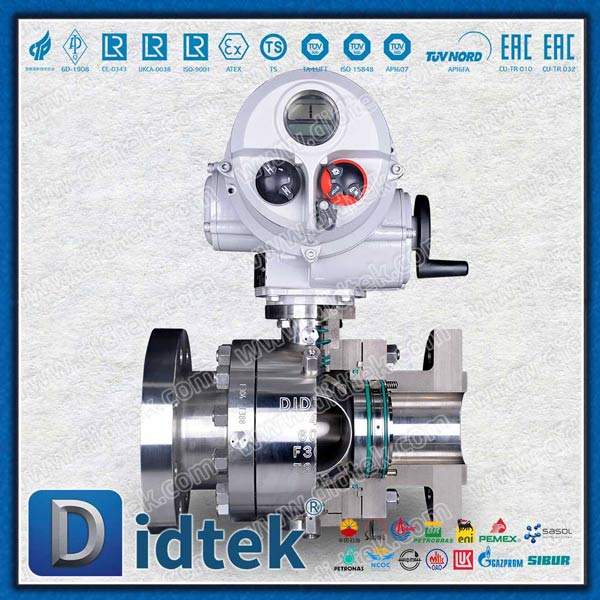

Os requisitos de automação introduzem custos ocultos facilmente ignorados. Você deve considerar cuidadosamente as necessidades de atuação motorizada antes de finalizar as especificações. Esferas maiores e vedações mais largas em modelos de furo completo exigem um torque de ruptura muito maior. Isso significa que você precisa de atuadores pneumáticos ou elétricos maiores e mais robustos. A atualização do tamanho do atuador aumenta significativamente o seu gasto de capital inicial. O hardware de montagem também se torna mais pesado e caro.

Estrutura de decisão: quando escolher qual?

Você precisa de regras claras e práticas para especificar esses componentes críticos de controle de fluidos. Descrevemos abaixo os cenários de uso obrigatórios e seguros para orientar suas escolhas estruturais.

Quando uma válvula esfera de passagem completa é obrigatória

Você deve especificar projetos de fluxo máximo nestas situações industriais específicas:

1. Operações de pigging: Muitos dutos modernos exigem ferramentas de limpeza físico-mecânica chamadas pigs. Esses pigs cilíndricos devem passar suavemente por toda a tubulação sem ficarem presos.

2. Fluidos complexos: Você deve acomodar líquidos de alta viscosidade, lamas industriais pesadas ou fluidos que contenham partículas sólidas em suspensão. Um furo restrito cria graves riscos de entupimento e assentamento aqui.

3. Requisitos rigorosos de pressão: Manter a pressão exata continua sendo fundamental para a eficiência da bomba a jusante. Processos químicos críticos a jusante geralmente falham completamente se a pressão da linha cair muito.

Quando especificar com segurança uma porta reduzida

Você pode economizar dinheiro e espaço de instalação com segurança nestas aplicações diárias:

• Linhas de serviços públicos gerais: Os engenheiros as utilizam extensivamente para redes de ar comprimido, distribuição de água potável padrão e vapor de plantas de baixa pressão.

• Projetos de grande escala e sensíveis ao orçamento: Algumas instalações comerciais enormes requerem muitos milhares de válvulas. A restrição de fluxo calculada prova ser matematicamente insignificante para o desempenho geral do sistema aqui.

• Retrofits em espaços apertados: Às vezes, o envelope físico existente simplesmente não consegue acomodar uma carroceria completa, volumosa e pesada. Você deve selecionar o perfil menor para se adequar ao layout de tubulação existente.

Gráfico de comparação de especificações de válvulas

Riscos comuns de especificação e armadilhas do fornecedor

Erros de aquisição acontecem frequentemente durante o processo de cotação rápida. O erro mais comum envolve assumir incorretamente que “padrão” significa totalmente irrestrito. Compradores desinformados muitas vezes compram portas padrão esperando que correspondam precisamente aos diâmetros dos tubos. Você deve verificar diligentemente as dimensões reais do furo publicadas na folha de dados do fabricante. Nunca presuma que o tamanho nominal do tubo garante um diâmetro correspondente dentro do corpo.

As limitações de fabricação de materiais também complicam os esforços diários de fornecimento. A escolha do material necessário às vezes determina a disponibilidade de portas em determinadas fábricas. A fabricação de latão forjado em alto volume favorece fortemente diâmetros específicos reduzidos. Os processos de fundição de aço inoxidável fundido podem oferecer configurações totalmente diferentes. Sempre verifique com antecedência se o seu fornecedor específico realmente fornece furos completos no grau metalúrgico exigido.

Finalmente, você deve evitar o excesso de engenharia crônico e dispendioso. A popular abordagem “melhor prevenir do que remediar” desperdiça rotineiramente o orçamento de capital. Especificar diâmetros máximos em todos os lugares adiciona um enorme peso estrutural desnecessário aos racks de tubulação. Isso inflaciona desnecessariamente todo o orçamento do projeto. Sempre calcule cuidadosamente os requisitos reais de fluxo do sistema antes de optar automaticamente pela opção maior e mais pesada disponível.

Conclusão

O veredicto final da engenharia depende inteiramente dos parâmetros específicos do seu sistema. Projetos de portas completas existem estritamente para cenários de fluxo máximo e restrição zero. Projetos de portas reduzidas servem de forma confiável como cavalos de batalha econômicos e compactos para aplicações de utilidade geral. Ambas as opções oferecem excelentes recursos de fechamento hermético.

Use etapas de seleção lógicas e baseadas em dados. Sempre calcule o Cv do sistema necessário antes de fazer qualquer seleção. Verifique cuidadosamente suas restrições espaciais, limites de peso e requisitos de torque de atuação. Evite optar pela opção maior e mais cara sem uma justificativa sólida de engenharia matemática.

Consulte a seguir sua equipe técnica de vendas dedicada. Utilize as calculadoras de dimensionamento disponíveis do fabricante para finalizar com segurança a lista de materiais do seu projeto. A engenharia de precisão sempre garante um desempenho eficiente e duradouro do sistema de fluidos.

Perguntas frequentes

P: “Full bore” e “full port” são a mesma coisa?

R: Sim, são termos totalmente intercambiáveis ​​no controle de fluidos. A terminologia varia com base nas preferências regionais e nos padrões específicos da indústria. Os engenheiros americanos geralmente dizem “porto”, enquanto os padrões europeus ou britânicos costumam usar “furo”. Ambos indicam que o diâmetro interno corresponde perfeitamente ao diâmetro da tubulação.

P: Uma válvula de porta reduzida restringe o fluxo o suficiente para danificar uma bomba?

R: Certamente pode. Instalar um em uma linha de sucção de bomba para serviço pesado é perigoso. O gargalo físico interno causa uma queda de pressão localizada. Esta redução repentina da pressão pode facilmente desencadear a cavitação do fluido. Bolhas de cavitação implodem violentamente contra impulsores metálicos da bomba, causando rápida falha mecânica.

P: Você pode usar uma válvula de porta padrão para polpas?

R: Desaconselhamos fortemente esta prática. As portas padrão apresentam uma saliência interna onde o diâmetro realmente reduz. Pastas pesadas e partículas sólidas em suspensão acumulam-se rapidamente contra esta saliência física. Isto causa rapidamente entupimentos graves na linha, impede que a válvula feche hermeticamente e requer manutenção dispendiosa.
