Especificar o padrão de teste de incêndio errado pode levar a falhas nas auditorias de segurança, graves responsabilidades de seguro ou riscos catastróficos para a planta. Engenheiros e equipes de compras enfrentam imensa pressão para selecionar hardware de tubulação compatível e dentro de prazos rígidos. Um ponto comum de confusão surge da sobreposição e distinções sutis entre API 607, API 6FA e afirmações gerais de marketing de “segurança contra incêndio” encontradas em catálogos de fornecedores. Confiar em descrições vagas de produtos em vez de resultados de testes rigorosos e certificados compromete diretamente a segurança das instalações. Este guia fornece uma estrutura clara e baseada em evidências para avaliar, especificar e adquirir válvulas de esfera certificadas à prova de fogo . Você aprenderá como decodificar padrões de testes complexos, identificar declarações enganosas de fornecedores e combinar as credenciais corretas da válvula com as condições específicas do seu processo. Armada com esse conhecimento, sua equipe pode navegar pelas compras com confiança e, ao mesmo tempo, garantir a máxima segurança operacional.
Principais conclusões
"Segurança contra incêndio por design" não é equivalente a "certificação de segurança contra incêndio". Testes independentes de terceiros são obrigatórios para conformidade.
API 607 é o padrão para válvulas de um quarto de volta com sede macia, tornando-o o padrão para a maioria das aplicações petroquímicas e de refino downstream.
O API 6FA foi projetado para válvulas API 6A e 6D, geralmente aplicado em válvulas com sede metálica ou aplicações a montante/cabeça de poço.
A área de aquisição deve sempre verificar as qualificações de dimensionamento do fabricante; um teste em um tamanho de válvula/classe de pressão qualifica apenas uma faixa específica de válvulas relacionadas.

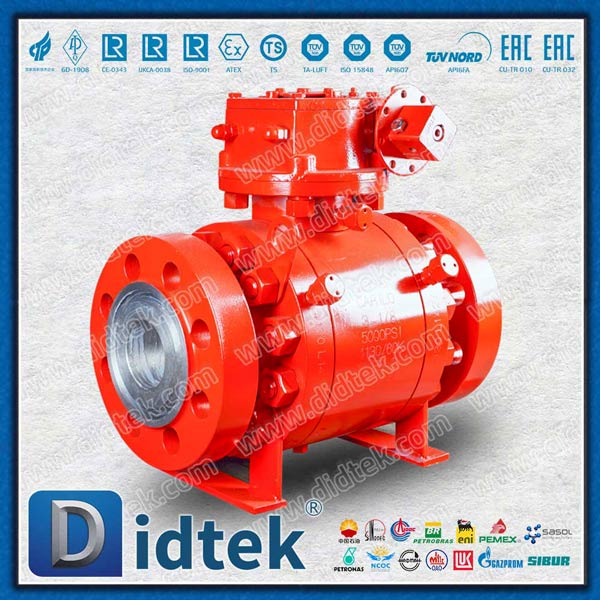

O que constitui um design verdadeiramente seguro contra incêndio?
Devemos distinguir as válvulas industriais padrão daquelas projetadas especificamente para evitar a alimentação de incêndio. Quando um incêndio envolve uma instalação de oleoduto, a temperatura ambiente dispara em poucos minutos. As vedações macias comuns derretem rapidamente sob esse estresse térmico extremo. Essa falha catastrófica libera meios de processo inflamáveis diretamente no meio ambiente. Isso alimenta o inferno e aumenta o perigo exponencialmente. Um verdadeiro projeto à prova de fogo depende de redundâncias mecânicas robustas e cuidadosamente projetadas. Essas redundâncias garantem a contenção mesmo quando os componentes elastoméricos primários vaporizam completamente.
Os principais requisitos mecânicos incluem:
Vedação secundária de metal com metal: As sedes macias primárias consistem em materiais como PTFE ou PEEK. Esses plásticos degradam-se rapidamente sob calor extremo. À medida que a sede macia queima, a pressão da tubulação empurra a esfera rio abaixo. A esfera pressiona firmemente contra uma borda de metal usinada com precisão no corpo da válvula. Esta ação cria uma vedação secundária crítica entre metal e metal. Ele mantém um fechamento confiável e interrompe o fluxo de fluidos perigosos.
Prevenção de Vazamento Externo: Conter a mídia interna representa apenas metade da batalha. Você também deve evitar vazamentos atmosféricos externos através da haste da válvula e das juntas do corpo. Os engenheiros utilizam gaxetas de grafite de alta temperatura na área da haste. Eles também implantam juntas de corpo especializadas entre os segmentos do corpo da válvula. As juntas de aço inoxidável e grafite enroladas em espiral são excelentes nesta aplicação. Eles mantêm uma integridade estrutural rigorosa e contêm meios sob imensa expansão e contração térmica.
Dispositivos antiestáticos: Os fluidos em fluxo geram rotineiramente eletricidade estática invisível dentro da tubulação. As linhas de meios voláteis requerem mecanismos de aterramento robustos para evitar ignição por faísca estática. Os dispositivos antiestáticos normalmente apresentam pinos de metal com mola. Esses pinos aterram a esfera rotativa e a haste da válvula diretamente no corpo estacionário da válvula. Esta continuidade elétrica contínua dissipa com segurança o acúmulo de estática perigosa no aterramento do sistema de tubulação.
Melhores Práticas: Sempre verifique as dimensões da borda metálica secundária durante os testes de aceitação de fábrica. Um lábio mal usinado não conseguirá vedar adequadamente quando o assento primário desaparecer.
Erro comum: Não presuma que a embalagem padrão de grafite seja automaticamente igual à segurança contra incêndio. A gaxeta deve funcionar em conjunto com a borda metálica secundária para obter contenção total.
API 607 vs. API 6FA: navegando pelos padrões de teste
Os requisitos da instalação determinam seu padrão de teste exato. Você deve avaliar os mandatos de conformidade e a adequação da aplicação. Os engenheiros muitas vezes têm dificuldade para escolher entre API 607 e API 6FA. A desconstrução dos parâmetros específicos de cada norma esclarece o processo de decisão.
Especificações da válvula esférica API 607
O padrão API 607 visa especificamente válvulas de quarto de volta com mecanismos de assento macio e não metálicos. O teste rigoroso envolve uma queimadura sustentada de 30 minutos. As temperaturas da chama variam agressivamente de 750°C a 1000°C. Posteriormente, os técnicos submetem a válvula incandescente ao resfriamento forçado com água. Isto simula o choque térmico repentino da intervenção da mangueira de incêndio. O sucesso exige adesão estrita aos limites de vazamento através da sede durante a fase de queima. Também limita estritamente o pós-resfriamento de vazamento externo. Uma válvula de esfera API 607 domina os ambientes petroquímicos downstream. As refinarias contam com eles para um isolamento de emergência confiável.
Especificações da válvula esférica API 6FA
Por outro lado, o padrão API 6FA visa principalmente as válvulas API 6A e API 6D. Freqüentemente, são projetos com sede de metal ou configurações upstream especializadas. A exposição térmica corresponde muito ao protocolo 607. No entanto, difere ligeiramente em protocolos de resfriamento críticos. As pressões de teste e os requisitos de testes operacionais pós-queima também variam significativamente. Ao adquirir uma válvula de esfera API 6FA , você se alinha estreitamente com as demandas robustas de extração upstream. Cabeças de poço e oleodutos de petróleo pesado dependem desta certificação específica.
Equivalência Cross-Standard
As equipes de compras globais costumam fazer referência à ISO 10497 para equivalência internacional. Esta norma internacional funciona como uma ponte crucial. Ele se alinha estreitamente com os protocolos API. A utilização da ISO 10497 agiliza os esforços de fornecimento transfronteiriço. Ele permite que as instalações mantenham linhas de base de segurança unificadas em vários locais internacionais.
Gráfico de comparação padrão: API 607 vs. API 6FA
Recurso/Parâmetro
Requisitos da API 607
Requisitos API 6FA
Escopo Primário
Válvulas de um quarto de volta com sede macia
Válvulas API 6A e API 6D
Aplicação Típica
Refino downstream, utilidades da planta
Dutos a montante, cabeças de poço
Exposição Térmica
750°C a 1000°C por 30 minutos
750°C a 1000°C por 30 minutos
Resfriamento pós-queima
Resfriamento forçado de água obrigatório
Varia; protocolos específicos de taxa de resfriamento se aplicam
Como especificar a válvula esfera à prova de fogo certa para o seu processo
Alinhar o padrão escolhido com o seu ambiente operacional permanece absolutamente crítico. Você deve combinar a solução de engenharia com as condições exatas do campo. A especificação inadequada compromete todo o ciclo de segurança.
A montante versus a jusante
O padrão é API 607 para utilidades de plantas e processos de refino downstream. Essas áreas específicas a jusante utilizam fortemente componentes de um quarto de volta com sede macia. Os assentos macios oferecem excelente fechamento diário à prova de bolhas. Por outro lado, especifique API 6FA para aplicações severas em tubulações e cabeças de poço. Os ambientes upstream exigem a arquitetura mais pesada encontrada nos projetos API 6D. O meio geralmente contém areias abrasivas ou petróleo bruto de alta pressão.
Limitações de material do assento
O material do assento selecionado determina diretamente o caminho de certificação necessário. Assentos macios exigem testes API 607 porque derretem intencionalmente durante o incêndio. O teste físico comprova que a borda metálica secundária projetada funciona corretamente sob pressão. Os assentos metálicos se comportam de maneira completamente diferente durante um cenário de incêndio. Eles não derretem nem vaporizam. Assim, as válvulas com sede metálica normalmente seguem os protocolos API 6FA. Eles contam com a vedação metálica primária que mantém a integridade apesar da enorme expansão térmica.
Classe de pressão e dimensionamento (escalabilidade)
Compreender as regras de escalabilidade da API evita erros desastrosos de aquisição. Você deve verificar cuidadosamente as qualificações de dimensionamento do fabricante.
Reconheça suposições transparentes: Os compradores muitas vezes assumem erroneamente que um certificado cobre todo o catálogo de um fornecedor. Este é um equívoco perigoso.
Entenda os limites básicos de teste: Testar uma única válvula Classe 300 de 2 polegadas não aprova cegamente todos os tamanhos. Ele qualifica apenas uma gama altamente específica de válvulas relacionadas.
Verifique os tamanhos adjacentes: as regras de escalabilidade da API determinam que o protótipo testado qualifique apenas válvulas um tamanho menor e dois tamanhos maiores.
Verifique os limites da classe de pressão: A certificação geralmente qualifica a classe de pressão testada e uma classe superior. Raramente qualifica classes de pressão mais baixas.
Exija documentação específica: Sempre confirme se o tamanho exato e a classe de pressão que você pretende comprar estão dentro da faixa de escala qualificada.
Avaliando reclamações do fabricante e mitigando riscos de aquisição
Devemos auditar os fornecedores cuidadosa e metodicamente. Evitar produtos não conformes requer uma abordagem cética e altamente baseada em evidências. O mercado industrial contém tanto fabricantes premium como operadores económicos.
"Projetado para" vs. "Certificado"
Muitos catálogos de fornecedores afirmam corajosamente que uma válvula foi “projetada de acordo” com padrões de segurança contra incêndio. Esta frase não tem peso legal. Representa mero boato de marketing projetado para aumentar as vendas. A verdadeira conformidade requer a palavra específica “certificado”. Você deve rejeitar imediatamente afirmações vagas de marketing. Exija documentação difícil e inegável. A distinção legal e de segurança entre estas duas frases é crítica. Uma válvula “projetada para” nunca enfrentou um inferno de 1000°C.
Testemunho de Terceiros
A autocertificação do fabricante nunca é suficiente. Você precisa de provas concretas de autoridades independentes e reconhecidas. Procure selos oficiais e assinaturas de órgãos respeitados. Organizações como DNV, Lloyd"s Register ou TÜV fornecem a validação necessária. Seus inspetores ficam fisicamente parados e observam o desenrolar do teste de queima. Eles garantem que o procedimento siga o rigoroso protocolo API sem desvios. A sua assinatura transforma a afirmação do fabricante num facto comprovado e confiável.
MTRs e rastreabilidade térmica
A posse de um certificado válido por si só continua a ser insuficiente. A válvula física entregue em seu local deve corresponder exatamente ao protótipo testado. Isso significa verificar rigorosamente os Relatórios de Teste de Materiais (MTRs) na chegada. Garanta uma rastreabilidade térmica rigorosa para todos os principais componentes de retenção de pressão. As propriedades metalúrgicas, a qualidade da fundição e as dimensões do projeto devem estar perfeitamente alinhadas com o objeto de teste original. Mesmo uma pequena alteração no material de fundição da carroceria anula a garantia de segurança contra incêndio.
Melhores Práticas: Sempre cruze os números de calor estampados no corpo da válvula com os documentos MTR fornecidos.
Erro comum: Nunca aceite um certificado genérico de conformidade no lugar de um relatório real de testemunha de terceiros.
Considerações de implementação e realidades de manutenção
A aquisição representa apenas a primeira etapa do ciclo de vida. Lições de implementação baseadas na experiência revelam o que realmente acontece após a instalação. As equipes de manutenção devem cumprir diligentemente os padrões certificados.
Dinâmica de Torque e Atuação
Uma certificada válvula de esfera à prova de fogo opera de maneira diferente de uma válvula padrão. A gaxeta especializada de grafite cria um atrito mecânico significativo. Este atrito aumenta acentuadamente o torque operacional de base da haste da válvula. Ao dimensionar atuadores pneumáticos ou elétricos automatizados, você deve levar em consideração esse requisito de torque aumentado. Não fazer isso resulta em atuação de baixa potência. A válvula pode travar no meio do curso durante um desligamento de emergência crítico.
Protocolos Pós-Incêndio
Os procedimentos operacionais padrão devem permanecer implacáveis em relação aos equipamentos expostos. Se ocorrer um incêndio localizado, não será possível recuperar as válvulas expostas. Mesmo que pareçam estruturalmente intactos, o estresse térmico extremo altera sua metalurgia interna. O forte calor arruína a têmpera das molas e distorce os parafusos da carroceria. Você deve removê-los, isolá-los e substituí-los totalmente. Nunca tente reconstruir ou reutilizar uma válvula exposta ao fogo em um sistema de pressão.
Riscos de manutenção de rotina
As paradas nas fábricas representam um perigo oculto e significativo. Às vezes, os técnicos substituem gaxetas não OEM ou anéis de vedação genéricos para economizar tempo. Esta ação anula legalmente a certificação de segurança contra incêndio instantaneamente. Você deve exigir o uso de peças de reposição OEM exatas. Qualquer desvio do projeto original testado anula a garantia de segurança. Um anel de grafite um pouco mais barato poderia causar vazamento externo catastrófico durante uma emergência real.
Conclusão
A especificação desses ativos críticos de segurança exige uma diligência profunda e metódica. Você deve alinhar com precisão o meio de processo, o material da sede e os padrões API. Erros neste processo de especificação expõem as instalações, o pessoal e as comunidades locais a perigos inaceitáveis. A verdadeira segurança depende de fatos verificados e não de suposições de marketing.
Ao avaliar fornecedores potenciais, sempre comece com evidências concretas. Recomendamos solicitar imediatamente uma amostra do MTR para o produto pretendido. Solicite o certificado de teste API atual que corresponda ao seu tamanho e classe de pressão específicos. Por fim, exija o correspondente relatório de testemunha de terceiros. Esses três documentos essenciais constituem sua defesa definitiva contra aquisições não conformes. Eles garantem que suas instalações permaneçam seguras sob as condições mais extremas imagináveis.
Perguntas frequentes
P: Uma válvula de esfera API 607 pode ser usada em uma aplicação API 6FA?
R: Geralmente, não. Embora as exposições térmicas sejam semelhantes, os escopos estruturais e de desempenho são diferentes. A API 607 visa válvulas de um quarto de volta com sede macia, enquanto a API 6FA visa equipamentos upstream API 6A e 6D. Qualquer substituição requer aprovação rigorosa da engenharia e verificação de compatibilidade cruzada.
P: Uma válvula de esfera montada em munhão é inerentemente segura contra incêndio?
R: Não. Um projeto de munhão oferece excelente desempenho em alta pressão, mas não garante segurança contra incêndio. Sem a borda metálica secundária projetada, vedações de grafite especializadas e dispositivos antiestáticos, uma válvula munhão padrão falhará durante um incêndio. A verdadeira segurança contra incêndio requer engenharia e certificação deliberadas.
P: Os testes de segurança contra incêndio são direcionais?
R: Sim, o teste padrão é direcional. As válvulas são geralmente testadas na direção de maior risco ou fluxo normal. Para aplicações bidirecionais, a válvula deve passar no teste de incêndio em ambas as direções. Sempre verifique se o certificado atende aos seus requisitos direcionais específicos.
P: A alteração do material do O-ring anula a certificação API 607?
R: Sim. Mesmo pequenas alterações de acabamento afetam a validade do certificado. Os testes de segurança contra incêndio aprovam uma combinação muito específica de materiais. A substituição de um O-ring ou a modificação do material de vedação altera fundamentalmente o projeto testado. Isso anula a certificação original e requer um novo teste.
