Válvula esfera DBB: Explicação do design de bloqueio duplo e sangramento

Em tubulações de processos críticos e infraestrutura de dutos, o isolamento absoluto não é negociável para segurança do operador e conformidade ambiental. Os operadores da planta dependem fortemente de fechamentos seguros para isolar fluidos perigosos durante a manutenção de rotina. As configurações legadas de múltiplas válvulas geralmente apresentam duas válvulas em linha separadas por um carretel central e um dreno. Essas configurações consomem espaço excessivo. Eles aumentam o peso do sistema e introduzem vários caminhos potenciais de vazamento nas juntas flangeadas.

A de corpo único válvula esfera dbb consolida toda essa arquitetura em uma unidade projetada. Ele fornece isolamento verificável enquanto otimiza o espaço e reduz drasticamente as despesas de manutenção. Este guia ignora definições básicas. Vamos nos concentrar estritamente nas realidades da engenharia, nos critérios de conformidade API 6D e nas estruturas de avaliação. Você aprenderá como especificar essas unidades altamente especializadas para aplicações industriais de alto risco.

Principais conclusões

• Uma verdadeira válvula de esfera dbb fornece isolamento contra pressão de ambas as extremidades da válvula simultaneamente, permitindo que a cavidade central seja ventilada.

• A consolidação de duas válvulas de bloqueio e uma válvula de purga em uma única unidade reduz a área ocupada em até 60% e reduz significativamente os riscos de emissões fugitivas.

• A especificação do DBB requer uma diferenciação clara dos projetos de isolamento duplo e sangramento (DIB), estritamente regidos pelas definições da API 6D.

• A implementação deve levar em conta a expansão térmica da cavidade, exigindo mecanismos projetados de alívio de pressão para evitar travamento ou falha da válvula.

O caso de engenharia para a válvula esfera DBB

As configurações tradicionais de bloqueio e sangria exigem o flangeamento de vários componentes separados. Os engenheiros devem aparafusar uma válvula de bloqueio primária, um carretel com uma torneira de drenagem e uma válvula de bloqueio secundária em série. Esta abordagem aumenta dramaticamente o peso bruto total. Em ambientes de plataformas offshore, cada quilograma extra impacta os limites da engenharia estrutural. As configurações tradicionais também expandem a área física. Eles multiplicam o número de conexões conjuntas. Cada conexão flangeada adicional aumenta a probabilidade estatística de vazamentos de emissões fugitivas.

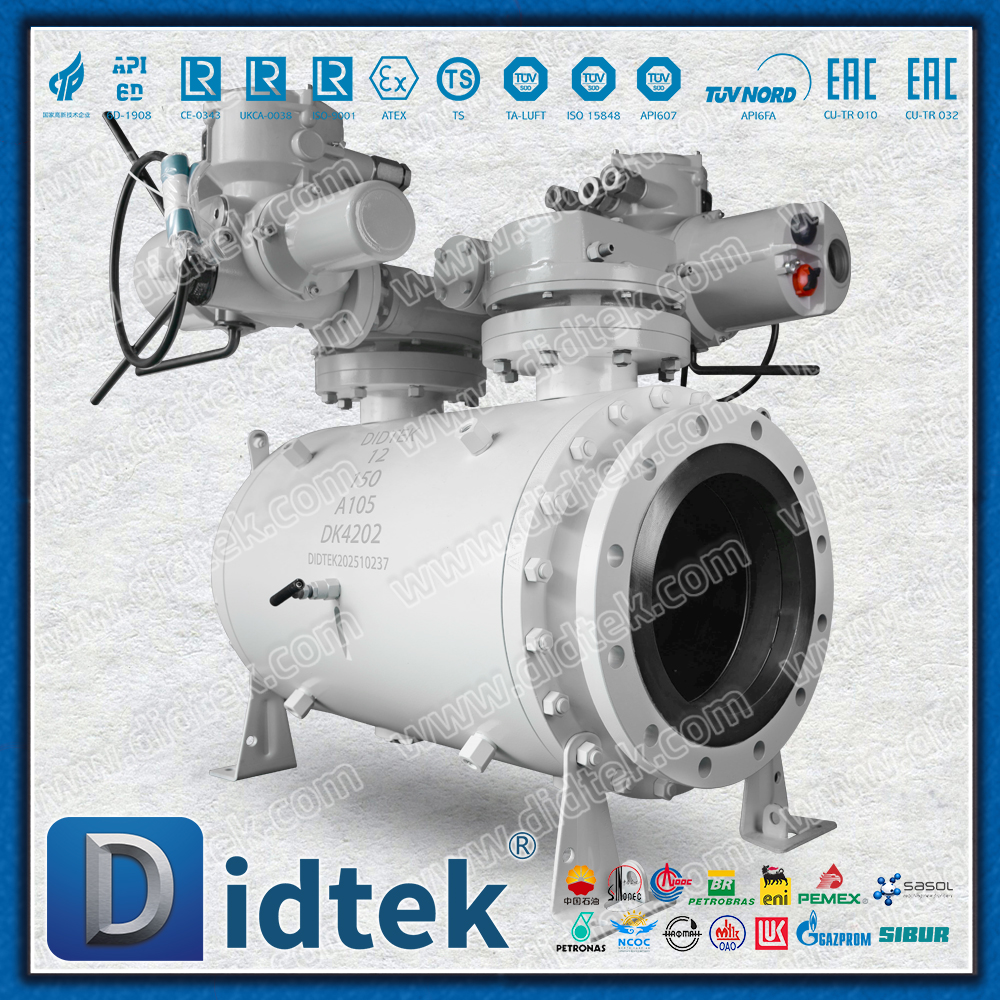

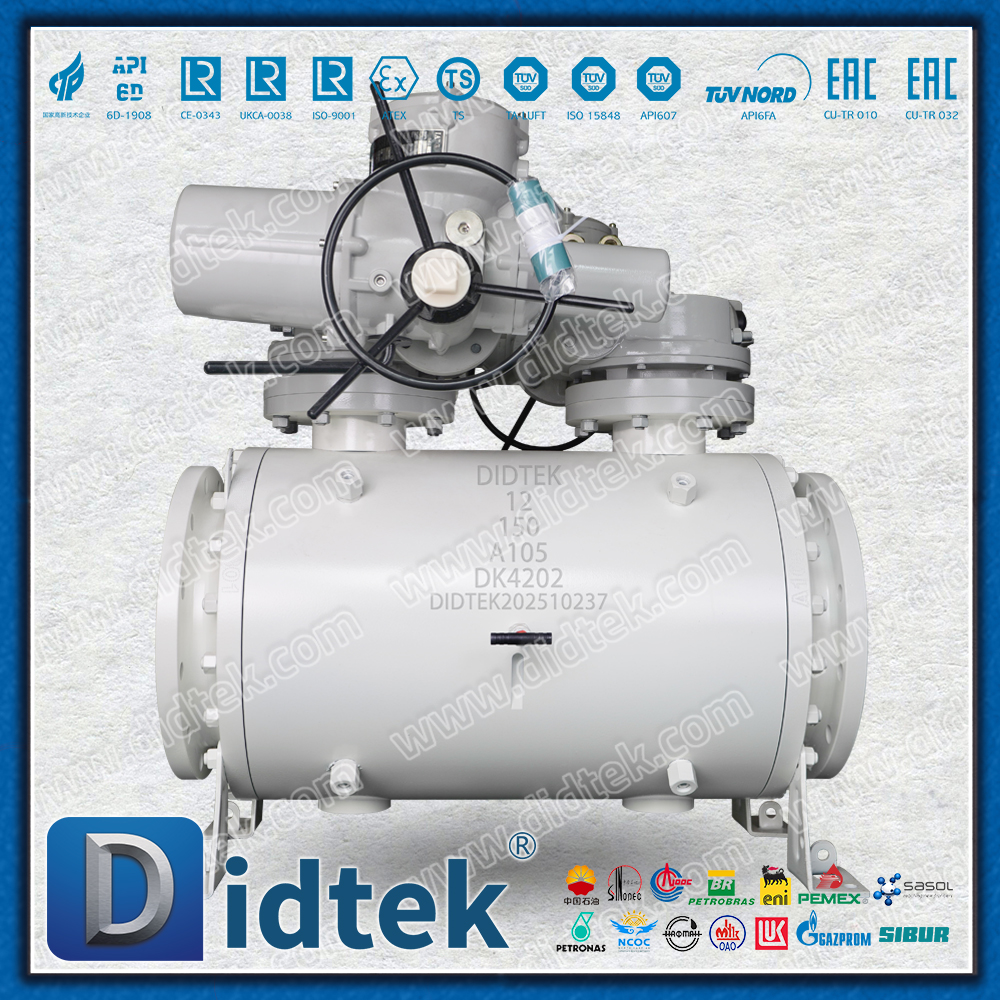

Uma corpo único válvula de esfera de duplo bloqueio e purga de resolve essas falhas inerentes. Este projeto utiliza uma única esfera ou, às vezes, esferas duplas alojadas em um corpo forjado ou fundido. Incorpora duas superfícies de assento independentes. Esta abordagem modular elimina totalmente a volumosa peça intermediária do carretel.

O mecanismo de ação depende da mecânica precisa dos fluidos e da engenharia do assento. As sedes a montante e a jusante vedam a pressão da linha de forma independente. Quando a válvula fecha, ela retém um volume de fluido na cavidade interna do corpo entre essas sedes. Os operadores então drenam ou liberam a pressão da cavidade retida por meio de uma válvula de sangria dedicada , inserida diretamente no corpo da válvula.

A abertura deste dreno central fornece prova empírica e verificável da integridade da sede. Isto constitui a âncora definitiva de confiança e evidência para os técnicos de campo. Se o fluido parar de drenar após o sangramento inicial da cavidade, o isolamento foi bem-sucedido. A equipe de manutenção pode abrir com segurança o gasoduto a jusante. Se o fluido continuar a fluir continuamente do dreno, uma das superfícies de assentamento está desviando a pressão da linha. Os operadores sabem imediatamente que o isolamento falhou.

Conformidade API 6D: DBB vs. Válvula de Isolamento Duplo (DIB)

A classificação incorreta dos projetos DBB e DIB representa um risco crítico de aquisição. Os compradores confundem rotineiramente essas siglas. Você deve alinhar perfeitamente as especificações com as definições padrão da API 6D para garantir a segurança operacional.

De acordo com API 6D, uma configuração DBB verdadeira fornece vedação contra pressão de ambas as extremidades da válvula simultaneamente. Este projeto normalmente usa sedes de efeito de pistão único (SPE). Estes são assentos com alívio automático. Se a expansão térmica fizer com que a pressão da cavidade exceda a pressão da linha, a sede do SPE flexionará. Ele libera com segurança o excesso de pressão de volta para a tubulação a montante ou a jusante.

Por outro lado, uma válvula de isolamento duplo (DIB) fornece vedação contra pressão de uma ou ambas as direções usando duas superfícies de assentamento. Os projetos DIB utilizam sedes com efeito de pistão duplo (DPE). Esses assentos empurram com mais força a bola à medida que a pressão da cavidade aumenta. Eles não se aliviam.

Os engenheiros categorizam ainda as válvulas DIB em dois subconjuntos. DIB-1 possui assentos DPE bidirecionais em ambos os lados. DIB-2 possui um assento SPE unidirecional e um assento DPE bidirecional.

Use uma lógica de decisão clara aqui. Especifique projetos DIB quando a vedação bidirecional e o isolamento positivo da cavidade forem estritamente necessários sem alívio automático da cavidade. Especifique DBB para isolamento de pipeline bidirecional padrão. DBB fornece proteção inerente contra sobrepressão.

Tabela: Definições de isolamento API 6D e características de assento

Dimensões de avaliação central para válvulas DBB

A seleção da unidade correta requer a análise de vários fatores metalúrgicos e dimensionais. Você deve avaliar cuidadosamente o método de construção.

Os fabricantes produzem corpos de válvulas por fundição ou forjamento. Corpos fundidos podem oferecer benefícios significativos na fabricação inicial. Eles permitem geometrias internas complexas e geralmente pesam menos. No entanto, os corpos forjados proporcionam integridade estrutural superior. O processo de forjamento alinha a estrutura dos grãos metálicos e elimina a porosidade interna. Isso torna os corpos forjados o padrão obrigatório para ambientes de alta pressão/alta temperatura (HPHT). Eles também são necessários para aplicações de gases ácidos regidas pelas normas NACE MR0175.

Os materiais do assento e o acabamento interno determinam os limites operacionais da unidade. Os engenheiros especificam variantes de sede macia usando materiais como PTFE, nylon ou PEEK para serviços limpos e em baixas temperaturas. As sedes macias deformam-se ligeiramente contra a esfera, garantindo uma vedação totalmente estanque a bolhas (FCI 70-2 Classe VI).

No entanto, as sedes macias degradam-se rapidamente em ambientes abrasivos. Para serviços severos, meios abrasivos ou linhas de alta temperatura, você deve especificar o assentamento metal com metal. Os fabricantes revestem a esfera e os assentos com ligas duras. Carboneto de tungstênio e estelite aplicados via pulverização de combustível de oxigênio de alta velocidade (HVOF) proporcionam excepcional resistência ao desgaste. As sedes metálicas normalmente garantem taxas de vazamento Classe V, que permitem uma taxa de vazamento definida e minúscula na pressão máxima.

As restrições dimensionais também determinam as escolhas de design. Avalie se a unidade modular atende às dimensões face a face do padrão ASME B16.10. Se a unidade corresponder a essas dimensões, as equipes de manutenção poderão substituir diretamente as válvulas de bloco único padrão mais antigas. Isso permite atualizações de instalações brownfield sem cortar ou soldar a tubulação de processo existente.

Realidades de implementação e riscos de engenharia

A implantação em campo apresenta vários riscos de engenharia. Você deve antecipar e mitigar esses desafios durante a fase de especificação.

Risco 1: Sobrepressurização da Cavidade

O líquido retido dentro de uma cavidade de válvula fechada pode expandir-se rapidamente devido a alterações térmicas ambientais. Por exemplo, a exposição direta ao sol em uma tubulação fechada acima do solo aquece o fluido retido. Como os líquidos são incompressíveis, esta expansão térmica provoca picos de pressão. Um pico de pressão na cavidade pode exceder o limite de escoamento do corpo da válvula, causando ruptura catastrófica. Certifique-se de que a válvula DBB seja especificada com sedes SPE de alívio automático. Se você precisar usar configurações DIB, deverá instalar uma válvula de alívio de cavidade externa rosqueada no corpo central.

Risco 2: Emissões Fugitivas e Desgaste da Embalagem

Embora o design de corpo único reduza as rotas de vazamento flangeadas, o empanque dinâmico da haste continua sendo uma vulnerabilidade crítica. Cada vez que a válvula gira, o atrito desgasta os anéis de gaxeta de grafite ou PTFE. Depois que a embalagem se degrada, gases perigosos escapam para a atmosfera. Especifique sistemas de embalagem carregados ao vivo. Use molas Belleville para manter uma força descendente constante na sobreposta. Sempre exija configurações de embalagem de baixa emissão com certificação ISO 15848-1 ou API 622 para atender aos padrões ambientais modernos.

Risco 3: Teste e Comissionamento

O comissionamento em campo requer validação rigorosa. Depender apenas dos testes de aceitação de fábrica (FAT) do fabricante representa graves riscos operacionais. O transporte e o manuseio podem alterar o alinhamento do assento. O teste hidrostático e pneumático adequado da sede deve isolar a cavidade no local. Os técnicos devem verificar fisicamente a função de purga central antes da instalação final da linha. A não realização da validação da cavidade no local compromete toda a premissa de segurança.

Lógica de seleção: como especificar a válvula DBB correta

Siga uma sequência de aquisição estruturada para eliminar produtos incompatíveis. Ignore catálogos generalizados de fornecedores e aplique parâmetros de engenharia rígidos.

1. Defina os parâmetros do processo: documente a composição exata do meio fluido. Observe a pressão máxima de operação, faixa de temperatura e vazão. Identifique quaisquer sólidos suspensos ou elementos corrosivos como sulfeto de hidrogênio.

2. Determine as limitações de espaço e peso: Calcule o limite de peso permitido para o sistema de suporte de tubulação. Avalie a folga disponível. Use esses cálculos para decidir entre um design modular compacto e uma configuração padrão de válvula dupla flangeada.

3. Verifique as certificações: selecione apenas fornecedores que forneçam rastreabilidade total do material. Exija certificados de material EN 10204 3.1 ou 3.2. Certifique-se de que o fabricante possua um monograma API 6D válido. Confirme as certificações de segurança contra incêndio de acordo com API 607 ​​ou API 6FA para garantir o desempenho durante um incêndio nas instalações.

4. Solicite dados empíricos: solicite aos fabricantes dados históricos do ciclo de vida. A classe de vazamento da sede exige garantias específicas para o material de acabamento e sede escolhido. Solicite estudos de caso que demonstrem longevidade em aplicações semelhantes.

Conclusão

A transição para uma arquitetura modernizada de bloco duplo e purga é um método comprovado para reforçar os protocolos de segurança industrial. Ele reduz a área ocupada pela infraestrutura e simplifica drasticamente a verificação de isolamento para equipes de manutenção. Você elimina juntas flangeadas desnecessárias, reduzindo os riscos de emissões ambientais.

No entanto, uma implantação bem-sucedida requer adesão rigorosa às definições padrão da API 6D. Você deve gerenciar explicitamente a pressão da cavidade para evitar falhas catastróficas. Você deve adaptar a seleção de materiais cuidadosamente para lidar com o fluido do processo específico e as condições ambientais.

Próxima ação: reúna os parâmetros operacionais do pipeline. Consulte diretamente um engenheiro de válvulas especializado para mapear seus requisitos de pressão específicos. Eles ajudarão você a finalizar a decisão entre as configurações DBB e DIB para a próxima atualização de suas instalações.

Perguntas frequentes

P: Qual é a diferença entre uma válvula Single Block and Bleed (SBB) e uma válvula DBB?

R: Uma válvula SBB fornece isolamento de apenas uma direção com capacidade de purga. Normalmente usamos projetos SBB em aplicações menos críticas e de baixa pressão. Uma unidade DBB veda contra pressão de ambas as direções simultaneamente. Isto permite que as equipes de manutenção trabalhem com segurança em ambos os lados da tubulação despressurizada.

P: Como você testa uma válvula de esfera de bloqueio duplo e sangria quanto a vazamentos?

R: Feche a válvula completamente. Aplique pressão operacional padrão à tubulação. Abra com segurança o dreno central do corpo. Se a cavidade drenar e depois parar, as sedes internas estão seguras corretamente. O fluxo contínuo indica vazamento na sede.

P: Uma válvula DBB alivia automaticamente a pressão da cavidade?

R: Sim. Pela definição API 6D, uma unidade DBB padrão utiliza sedes de efeito de pistão único (SPE). Essas sedes aliviam automaticamente a sobrepressão da cavidade térmica de volta à tubulação. Se forem utilizadas sedes com efeito de pistão duplo (DPE), a unidade é classificada como DIB e requer um mecanismo de alívio externo.
