A especificação incorreta da válvula leva diretamente a gargalos no sistema. Causa desgaste prematuro da sede e muitas vezes resulta em falhas catastróficas na linha. Não se pode permitir estas interrupções em redes de fluidos críticos. A seleção da válvula certa requer o alinhamento preciso dos dados dimensionais em relação aos limites operacionais específicos. As medições físicas devem corresponder perfeitamente à dinâmica do fluxo e aos extremos ambientais. Este alinhamento preciso evita vazamentos perigosos e tempos de inatividade dispendiosos.
Este guia fornece os dados básicos necessários para uma implementação bem-sucedida. Ajudamos você a adequar as dimensões físicas da válvula, os requisitos de vazão e as tolerâncias ambientais ao seu sistema de tubulação exato. Seguir essas etapas garante uma integração compatível e sem vazamentos em todas as suas instalações. Abordaremos gráficos dimensionais padrão, limites de pressão e temperatura e estruturas de validação essenciais para compras industriais. Você aprenderá exatamente como especificar componentes com segurança e precisão.
Principais conclusões
O dimensionamento vai além do tamanho da rosca: O dimensionamento preciso da válvula de esfera deve levar em conta o tamanho nominal do tubo (NPS), o diâmetro do furo (porta completa vs. porta padrão) e as dimensões face a face.
A pressão e a temperatura são co-dependentes: a classificação de pressão de uma válvula esférica cai inversamente à medida que a temperatura do sistema aumenta; o material do assento determina o teto operacional.
O coeficiente de fluxo (Cv) determina a eficiência: o dimensionamento puramente pelo diâmetro do tubo sem calcular o Cv necessário pode resultar em cavitação ou fluxo restrito.
A verificação é obrigatória: sempre meça o diâmetro interno (DI) e o diâmetro externo (DE) e verifique os padrões de rosca (NPT vs. BSPT) antes da aquisição final.
Tabela de tamanhos de válvula de esfera padrão e dados dimensionais
Engenheiros e compradores frequentemente interpretam mal as convenções de dimensionamento de tubos. Compreender o tamanho nominal do tubo (NPS) constitui a base para a seleção adequada da válvula. O NPS não é diretamente igual ao diâmetro físico mensurável de uma conexão de tubo ou válvula. Em vez disso, serve como um número de referência padronizado. Por exemplo, uma válvula NPS de 1 polegada não tem exatamente um diâmetro interno ou externo de 1 polegada. Utilizamos gráficos padronizados para traduzir esta referência nominal em dimensões físicas mensuráveis.
Para evitar conexões incompatíveis, os profissionais contam com matrizes de referência abrangentes. Você pode cruzar o NPS necessário com o diâmetro externo da rosca (OD), o diâmetro interno da rosca (ID) e as roscas por polegada (TPI) reais. Esta matriz garante o encaixe adequado antes do início da instalação.

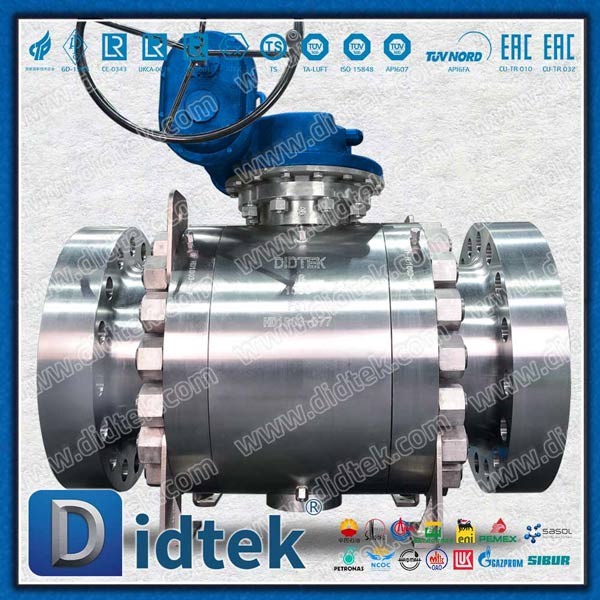

Além das dimensões da rosca, as dimensões face a face desempenham um papel crítico no projeto do sistema. Organizações como ASME e API regulam esses limites físicos. A ASME B16.10, por exemplo, padroniza o comprimento total das válvulas de uma conexão final à outra. Por que essas dimensões face a face padrão são importantes? Eles garantem intercambialidade. Se uma válvula falhar, você poderá inserir uma substituição na tubulação existente sem cortar ou soldar novos carretéis de tubulação.
As implicações do tipo de furo também influenciam fortemente suas escolhas dimensionais. Geralmente você escolhe entre configurações de porta completa e porta reduzida.

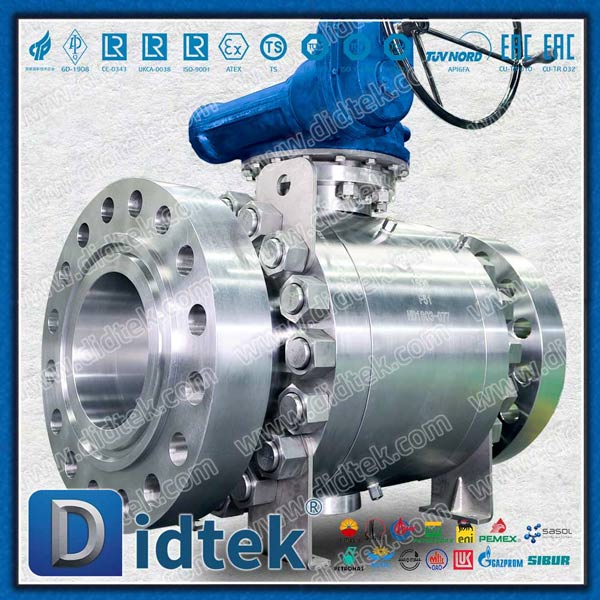

Porta completa (furo padrão): A abertura interna da esfera corresponde exatamente ao diâmetro interno do tubo. Isso cria restrição de fluxo zero. Os fluidos passam suavemente, minimizando as quedas de pressão.
Porta reduzida: O diâmetro interno diminui, normalmente em um tamanho de tubo. Isto reduz o custo dos componentes e reduz a área ocupada global. No entanto, introduz quedas de pressão perceptíveis no sistema.
Como medir e verificar o dimensionamento da válvula esférica
Encomendar a especificação errada desperdiça tempo e recursos valiosos. Você precisa de uma estratégia de execução rigorosa para evitar falhas de integração. O dimensionamento adequado da válvula esférica exige protocolos de medição precisos, e não estimativas aproximadas.
Para executar isso corretamente, reúna as ferramentas necessárias. Você deve usar calibradores digitais ou com mostrador para medir o diâmetro externo (OD) e o diâmetro interno (ID). Um medidor de passo padrão também é obrigatório para verificar a contagem de fios.
Siga estas etapas de medição estruturadas:
Meça as roscas macho e fêmea com precisão: Use as mandíbulas externas do seu calibrador para roscas macho (OD). Use as garras internas para roscas fêmeas (ID). Certifique-se de que a pinça fique perpendicular às roscas.
Calcule o passo da rosca: Coloque um medidor de passo contra as roscas. Isso evita conexões NPT (National Pipe Thread) e BSP (British Standard Pipe) incompatíveis. O NPT usa um ângulo de 60 graus, enquanto o BSP usa um ângulo de 55 graus. Misturá-los garante vazamentos.
Verifique a altura da haste e a folga da alça: Meça a distância da linha central até o topo da alça. As implementações de instalações enfrentam frequentemente restrições espaciais apertadas. A falha na verificação da folga significa que os operadores podem não abrir ou fechar totalmente a válvula.
O risco de implementação aumenta drasticamente quando o pessoal usa ferramentas inadequadas. Usar uma régua ou fita métrica padrão em vez de um paquímetro digital freqüentemente resulta em discrepâncias de 1/8" a 1/4". Mesmo um pequeno erro de leitura leva diretamente a threads incompatíveis e instalações atrasadas.
Avaliando a especificação da válvula esférica central
Uma instalação bem-sucedida requer mais do que adaptação física. Você deve utilizar uma estrutura robusta de compatibilidade de sistema. Isso significa alinhar as capacidades das válvulas com a dinâmica de fluidos e ambientes operacionais desafiadores. Cada especificação de válvula de esfera deve levar em conta picos de pressão, temperaturas extremas e exposição a produtos químicos.
Compreender as classificações de pressão garante a segurança operacional. Os padrões da indústria geralmente usam designações WOG e CWP. WOG significa Água, Petróleo e Gás. CWP significa Pressão de trabalho a frio. Essas classificações indicam a pressão máxima que a válvula suporta em temperaturas ambientes (geralmente entre -20°F e 100°F). Você deve mapear os picos de pressão de pico do seu sistema em relação aos limites nominais máximos da válvula. Não baseie as seleções apenas nas pressões operacionais médias.
As limitações de temperatura complicam ainda mais este processo. A classificação de temperatura padrão de uma válvula esférica depende quase inteiramente dos materiais internos da sede.
PTFE (Teflon): Excelente resistência química. Melhor para temperaturas moderadas até cerca de 400°F.
RTFE (Teflon Reforçado): Contém fibras de vidro ou carbono. Suporta pressões e temperaturas ligeiramente mais altas que o PTFE padrão.
PEEK: Polímero de alto desempenho. Tolera temperaturas severas (até 500°F) e resiste à abrasão de forma eficaz.
Com sede de metal: Projetado para calor extremo e lamas abrasivas. As sedes metálicas suportam condições onde os polímeros derretem ou se degradam.
Os limites de alta pressão caem significativamente em altas temperaturas. Os compradores devem consultar a curva Pressão-Temperatura (PT) do fabricante. Uma válvula classificada para 1000 PSI em temperatura ambiente pode conter com segurança apenas 100 PSI a 350°F. Sempre verifique a classificação de pressão da válvula esférica em relação às temperaturas operacionais de pico.
A seleção do material da carroceria e dos acabamentos finaliza as especificações físicas. O latão funciona bem para aplicações básicas de água e ar comprimido. O aço carbono domina os ambientes industriais que exigem altos limites de pressão. O aço inoxidável fornece a resistência à corrosão necessária para produtos químicos agressivos e processamento sanitário.
Dimensionamento do coeficiente de fluxo (Cv) e escalabilidade do sistema
Confiar puramente nas dimensões físicas ignora a dinâmica interna dos fluidos. Os engenheiros usam o Coeficiente de Fluxo (Cv) para quantificar a capacidade. Cv representa o volume de água (medido em galões por minuto a 60°F) que flui através de uma válvula totalmente aberta com uma queda de pressão de 1 psi.
Por que o CV é importante na tomada de decisões? Escolher um componente baseado apenas em um gráfico físico sem executar um cálculo de CV é um convite ao desastre. Uma válvula superdimensionada fornece controle de fluxo deficiente. Por outro lado, uma válvula subdimensionada restringe fortemente o fluido. Isso priva o equipamento a jusante do fluxo necessário e induz cavitação prejudicial.
As considerações de cálculo de dimensionamento requerem dados operacionais específicos. Você deve reunir três variáveis primárias antes de calcular seu CV alvo:
Taxa de fluxo: O volume necessário de mídia que passa pelo sistema por minuto.
Gravidade específica: A densidade do fluido em comparação com a água. O ar e os produtos químicos pesados comportam-se de maneira muito diferente dentro da tubulação.
Queda de pressão aceitável: quanta perda de pressão seu equipamento downstream pode tolerar.
Recomendamos o uso de calculadoras digitais de engenharia para conciliar o tamanho físico com os requisitos de fluidos. Essas ferramentas calculam a capacidade exata de fluxo necessária. Depois de encontrar o Cv necessário, você seleciona um tamanho de diâmetro da válvula que atenda ou exceda ligeiramente esse valor matemático.
Lista de verificação de aquisições: evitando falhas comuns nas especificações
A fase de avaliação acarreta responsabilidades significativas de mitigação de riscos. A identificação antecipada de armadilhas comuns evita reprojetos caros. Muitos compradores encomendam acidentalmente conexões incompatíveis ou especificam materiais vulneráveis à degradação química.
Conformidade e autoridade garantem confiabilidade a longo prazo. Sempre verifique se os componentes atendem aos padrões relevantes da indústria. API 6D cobre válvulas de tubulações de forma eficaz. ASME B16.34 rege as classificações de pressão-temperatura e espessura da parede. Se a sua aplicação envolver gás ácido, aplique rigorosamente a conformidade com a NACE MR0175 para evitar fissuras por tensão de sulfeto.
A prontidão da automação impacta a escalabilidade futura. A operação manual funciona para configurações básicas, mas as instalações modernas automatizam cada vez mais o controle de fluxo. Especifique válvulas com suportes de montagem ISO 5211. Esta almofada padronizada permite adicionar atuadores pneumáticos ou elétricos posteriormente sem remover o hardware da tubulação.
Use esta lógica estrita de seleção antes de emitir pedidos de compra:
Combine o dimensionamento físico: confirme o NPS, o tipo de rosca (NPT vs BSPT) e o perfil do furo (Completo vs Reduzido).
Confirme a compatibilidade do material: Faça referência cruzada dos materiais do corpo e da sede com a composição química exata da sua mídia.
Valide as curvas PT: trace a pressão máxima do sistema e a temperatura operacional mais alta no gráfico de desempenho do fabricante.
Solicite dimensões CAD exatas: solicite modelos 3D aos fabricantes antes de comprar. Verifique o comprimento total, a altura da haste e o espaço de giro da alça em relação ao layout da sua instalação.
Conclusão
Depender de uma única métrica, como o tamanho dos tubos, continua a ser completamente insuficiente para as compras industriais. Uma abordagem de avaliação holística combina dimensões físicas precisas, métricas de fluxo precisas e classificações de materiais validadas. Ignorar qualquer um desses pilares é um convite ao fracasso rápido e a graves riscos de segurança.
Incentive suas equipes de engenharia e compras a compilar antecipadamente dados operacionais abrangentes. Reúna o Cv necessário, o tipo exato de mídia, a pressão máxima de surto e os parâmetros de temperatura de pico. Solicite às suas equipes que solicitem folhas de especificações específicas do fabricante e modelos CAD 3D. Sempre consulte os engenheiros de aplicação para finalizar sua lista. Essa abordagem proativa garante um controle de fluidos seguro, compatível e altamente eficiente.
Perguntas frequentes
P: Como leio uma tabela de tamanhos de válvula de esfera padrão?
R: Você lê o gráfico localizando o tamanho nominal do tubo (NPS) na coluna da esquerda. Em seguida, você lê a linha para encontrar as dimensões físicas mensuráveis. Isso inclui o diâmetro externo (OD) real para roscas macho, o diâmetro interno (ID) para roscas fêmeas e as roscas por polegada (TPI). Isso traduz um rótulo nominal em geometria física exata.
P: Qual é a diferença entre uma porta completa e uma porta padrão no dimensionamento da válvula?
R: Uma porta completa apresenta um diâmetro interno que corresponde exatamente ao tubo conectado, criando restrição de fluxo zero. Uma porta padrão (ou porta reduzida) tem um diâmetro interno restrito a aproximadamente um tamanho de tubo. Embora as portas padrão custem menos e economizem espaço, elas inevitavelmente introduzem uma queda de pressão perceptível no sistema.
P: Como a temperatura afeta a classificação de pressão de uma válvula esférica?
R: A tolerância à pressão diminui significativamente à medida que a temperatura do sistema aumenta. O material interno da sede, como PTFE ou PEEK, determina principalmente esta curva operacional. Os compradores devem avaliar o gráfico de pressão-temperatura (PT) do fabricante para obter limites precisos. Não confie apenas na classificação de pressão de trabalho a frio (CWP) para aplicações aquecidas.
P: Posso usar uma válvula NPT em um tubo BSP se a tabela de dimensionamento corresponder?
R: Não. Mesmo que o tamanho nominal corresponda perfeitamente, o passo e o ângulo da rosca diferem completamente. O NPT apresenta um ângulo de rosca de 60 graus com picos achatados, enquanto o BSP usa um ângulo de 55 graus com picos arredondados. Forçá-los juntos danifica a conexão, desgasta as roscas e garante vazamentos graves sob pressão.
