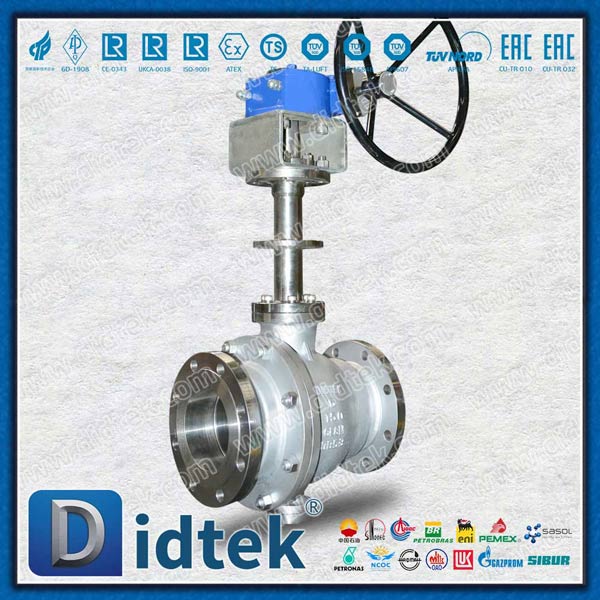

Válvula de esfera API 6D: aplicações padrão, de teste e de petróleo e gás

Especificar a válvula certa para tubulações intermediárias e de longa distância continua sendo um ato de equilíbrio de alto risco. As equipes de compras devem navegar pela conformidade regulatória, pela segurança operacional e pela confiabilidade do ciclo de vida. Cada decisão de engenharia impacta toda a rede energética. O padrão API 6D define requisitos rígidos para tubulações e válvulas de tubulação. Ela permanece distintamente separada das válvulas de processo padrão. A escolha da especificação errada pode levar a falhas de pressão catastróficas ou à paralisação das operações de pigging no subsolo.

Fornecemos aos engenheiros de compras e gerentes de projeto uma estrutura baseada em evidências para uma tomada de decisão confiável. Você aprenderá como avaliar, especificar e adquirir uma válvula de esfera API 6d para aplicações críticas de petróleo e gás. Exploraremos protocolos de testes rigorosos, imperativos de projeto estrutural e critérios rígidos de avaliação de fornecedores. Isso garante que seu próximo projeto de gasoduto opere com segurança, mantenha a conformidade regulatória e evite paralisações operacionais dispendiosas.

Principais conclusões

• Especificidade padrão: API 6D é projetado exclusivamente para aplicações em tubulações, priorizando a integridade estrutural sob tensões de tubulações, capacidade de pigabilidade e isolamento confiável.

• Imperativos do projeto: A válvula esfera munhão API 6D é o padrão da indústria para aplicações de alta pressão e grande diâmetro, oferecendo menor torque operacional e vedação robusta.

• Testes obrigatórios: A conformidade exige testes hidrostáticos e pneumáticos rigorosos, incluindo protocolos específicos de alívio de cavidade e vazamento de sede (DBB/DIB).

• Ajuste da aplicação: A seleção entre designs de corpo totalmente soldados e aparafusados ​​depende estritamente do ambiente de instalação (por exemplo, enterrado ou acima do solo).

• Avaliação do fornecedor: monogramas API verificados, relatórios de testes de materiais (MTRs) e suporte de engenharia demonstrado são critérios de seleção não negociáveis.

Desmistificando o padrão API 6D para isolamento de pipeline

A mistura de válvulas de processo (API 608) com válvulas de tubulação (API 6D) geralmente leva a falhas estruturais em aplicações intermediárias. Muitos compradores presumem incorretamente que podem trocar esses padrões para economizar dinheiro. Eles não podem. As válvulas de processo atendem a ambientes operacionais totalmente diferentes das vastas redes de dutos.

A API 6D concentra-se fortemente nas tensões externas da tubulação causadas pelo movimento do solo e pela expansão térmica. Ele determina projetos de furo completo para facilitar a limpeza e inspeção interna. Também exige mecanismos específicos de alívio de pressão da cavidade para evitar explosões de fluidos aprisionados. As válvulas API 608 normalmente operam em refinarias sob menor estresse estrutural. Eles não exigem a rigorosa compatibilidade de pigging vista nas linhas intermediárias. Compreender esta distinção técnica crítica evita erros de aquisição dispendiosos.

A válvula de isolamento da tubulação atua como a melhor proteção contra falhas para a integridade da tubulação. As operadoras contam com ele para bloqueio da linha principal e desligamentos de emergência (ESD). A seccionamento de tubulações de longa distância exige absoluta confiabilidade de vedação. Se uma seção do tubo se romper a quilômetros de distância, a unidade de isolamento deverá fechar rapidamente. Deve vedar perfeitamente para evitar a liberação maciça de hidrocarbonetos no meio ambiente.

Estabelecemos nossa linha de base de conformidade por meio da harmonização da ISO 14313. A API 6D reflete de perto este padrão internacional. Este alinhamento estrutural garante a aceitabilidade global para projetos internacionais de petróleo e gás. Os gerentes de projeto podem implantar essas unidades em diferentes jurisdições regulatórias em todo o mundo sem redesenhar toda a sua estratégia de tubulação.

Configurações principais de projeto: selecionando a válvula esfera API 6D correta

Os engenheiros devem primeiro escolher entre projetos flutuantes e de munhão. Uma válvula de esfera munhão API 6D é obrigatória para tubulações de alta pressão. Normalmente você verá esse requisito a partir da Classe 600 e em sistemas de grande diâmetro. Os designs flutuantes empurram a esfera diretamente para o assento a jusante para criar uma vedação. Isto requer um imenso torque operacional em altas pressões e destrói rapidamente as sedes macias. Os designs de munhão ancoram a bola mecanicamente na parte superior e inferior. Eles suportam pressão intensa na linha através dos rolamentos do munhão, e não da sede. Isto reduz significativamente o atrito, prolonga a vida útil da sede e permite que os operadores utilizem atuadores menores e mais eficientes.

O ambiente de instalação determina estritamente a escolha do design da carroceria. Você deve escolher adequadamente entre configurações aparafusadas e totalmente soldadas para evitar futuras dores de cabeça operacionais.

Projetos de corpo aparafusado ou dividido funcionam melhor para instalações acima do solo. Manifolds, skids de medição e estações de bombeamento os utilizam com frequência. As equipes de manutenção podem realizar reparos em linha facilmente. Eles desparafusam o corpo, substituem sedes desgastadas ou vedações danificadas e retomam as operações sem cortar o tubo.

Corpos totalmente soldados continuam sendo uma necessidade estrutural para instalações enterradas e aplicações submarinas. Eles eliminam totalmente possíveis caminhos de vazamento nas articulações do corpo. As tubulações subterrâneas enfrentam graves deslocamentos do solo, muita umidade e elementos corrosivos. Uma unidade totalmente soldada não requer manutenção subterrânea. Porém, exige uma precisão de fabricação inicial muito maior porque os reparos internos são impossíveis após a montagem final.

Tabela 1: Análise de configuração de corpo aparafusado vs. corpo totalmente soldado

O dimensionamento do furo afeta diretamente a pigabilidade. Tubulações de longa distância exigem inspeção interna e limpeza frequentes para manter a eficiência do fluxo. Projetos de abertura total (passagem total) permitem a passagem desobstruída para ferramentas de limpeza inteligentes e raspadores de inspeção. Projetos com diâmetro reduzido prendem essas ferramentas e interrompem completamente o fluxo da tubulação. Você deve especificar as dimensões completas do furo para manter operações de manutenção contínuas e econômicas.

Regimes de testes API 6D: validando a integridade da válvula

Os compradores devem olhar muito além dos desenhos iniciais do projeto. Você deve examinar rigorosamente a documentação do Teste de Aceitação de Fábrica (FAT). O fator de confiança depende inteiramente de resultados de testes verificáveis. Um FAT robusto garante que o equipamento possa suportar condições extremas de campo antes mesmo de sair da instalação de fabricação.

A conformidade determina protocolos rígidos de testes hidrostáticos. Os testes hidrostáticos do casco normalmente são executados a 1,5 vezes a pressão máxima de projeto. O teste do assento é executado a 1,1 vezes a pressão projetada. Os inspetores monitoram meticulosamente os tempos de espera aceitáveis ​​durante essas fases. Eles observam qualquer queda de pressão que indique um vazamento estrutural microscópico ou defeito de fundição.

Os recursos Double Block and Bleed (DBB) e Double Isolation and Bleed (DIB) confundem muitos engenheiros de compras. Você precisa entender a diferença funcional. DBB significa que as sedes fornecem vedação contra pressão de ambas as extremidades da unidade simultaneamente. Você pode sangrar a cavidade corporal entre os assentos para verificar se há vazamentos. O DIB vai um passo além no isolamento de segurança crítica. DIB-1 possui dois assentos bidirecionais. DIB-2 possui um assento bidirecional e um unidirecional. Esses recursos avançados permitem que os operadores sangrem a cavidade com segurança e verifiquem a integridade absoluta da sede interna enquanto a tubulação permanece sob pressão operacional total.

O teste de alívio de cavidade representa um requisito de segurança inegociável. Os hidrocarbonetos líquidos retidos expandem-se rapidamente sob mudanças térmicas, como a exposição direta à luz solar. Essa expansão causa um acúmulo catastrófico e explosivo de pressão dentro da cavidade corporal fechada. As sedes com alívio automático liberam esse excesso de pressão de volta para a tubulação automaticamente, evitando a fratura da carcaça.

Sequência padrão do protocolo de teste de aceitação de fábrica (FAT):

1. Inspeção Visual e Dimensional: Verificação do tamanho do furo, dimensões face a face e integridade estrutural geral em relação aos desenhos técnicos.

2. Teste hidrostático do casco: Pressurização do corpo montado com água até 1,5x a pressão projetada para confirmar a resistência final do casco e detectar falhas de fundição.

3. Teste hidrostático da sede: Pressurização de cada sede a 1,1x a pressão projetada para garantir vazamento zero sob condições operacionais máximas esperadas.

4. Teste de ar de baixa pressão: Bombeamento de ar de baixa pressão (normalmente 80 psi) para detectar microvazamentos facilmente perdidos por fluidos hidrostáticos densos.

5. Verificação do alívio da cavidade: Pressurização artificial da cavidade central do corpo para confirmar que os mecanismos automáticos de ventilação do assento funcionam corretamente.

Aplicações e realidades de implementação de oleodutos e gasodutos

As linhas de transmissão de longa distância dependem fortemente dessas unidades como válvulas de bloqueio confiáveis ​​da linha principal. A atuação consistente continua sendo fundamental ao longo de centenas de quilômetros. Os operadores utilizam atuadores gás sobre óleo, elétricos ou pneumáticos, dependendo das fontes de energia remotas disponíveis. Eles também exigem mecanismos à prova de falhas. Se a energia remota falhar durante uma tempestade, o atuador deverá mover automaticamente o elemento de fechamento para uma posição segura predeterminada para proteger o sistema.

Os gasodutos enterrados apresentam graves riscos de implementação. As instalações subterrâneas enfrentam corrosão externa constante, forte estresse no solo e total falta de acesso para manutenção. Corpos totalmente soldados mitigam perfeitamente esses riscos. Os fabricantes instalam hastes estendidas especializadas para que os operadores possam acioná-las acima do solo com segurança. Revestimentos anticorrosivos avançados, como epóxi reforçado por fusão, evitam a degradação externa ao longo de décadas de vida útil.

As estações de bombeamento e compressão usam projetos de alto ciclo. Estas instalações movimentadas exigem abertura e fechamento rápidos para regular as zonas de pressão. O vazamento zero absoluto é fundamental para a segurança das instalações aqui. Um vazamento na vedação em uma estação de compressão de alta pressão cria graves riscos de explosão para o pessoal no local. As demandas de alto ciclo exigem materiais de sede especializados, como PEEK e rolamentos munhões endurecidos para evitar desgaste prematuro.

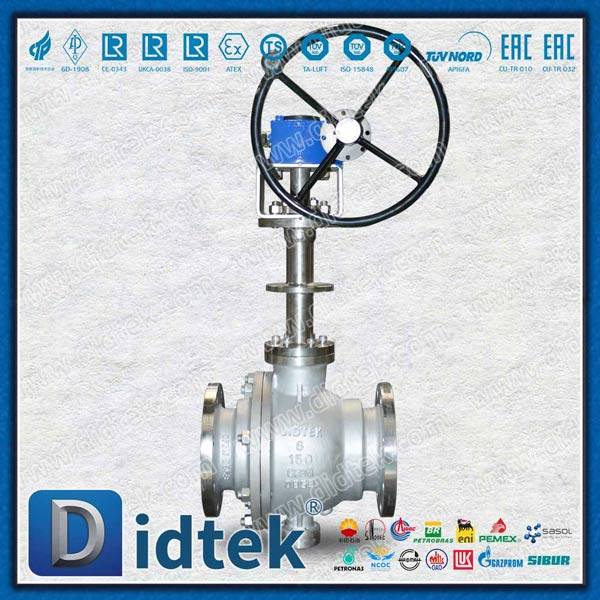

Ambientes adversos determinam uma seleção agressiva e especializada de materiais. As aplicações de gás ácido exigem conformidade rigorosa com a NACE MR0175. Este padrão evita trincas por tensão fatais por sulfeto em aços carbono e ligas quando expostos ao sulfeto de hidrogênio. Os ambientes árticos requerem aços carbono de baixa temperatura. A seleção de uma válvula de esfera para tubulações para redes de gás natural de temperatura superbaixa garante que a fratura frágil não ocorra sob choque térmico extremo ou condições ambientais de congelamento.

Avaliação de fornecedores: como selecionar fabricantes de válvulas API 6D

A verificação do API Monogram protege seu projeto contra componentes falsificados e falhas desastrosas em campo. Instrua seus compradores a verificar rigorosamente o status de certificação ativa de um fabricante. Você pode verificar isso diretamente por meio da Lista Composta de API oficial online. Uma certificação caducada ou fraudulenta expõe sua operação a imensos riscos legais e físicos. Adquirir válvulas de esfera API 6D de fontes orçamentárias não verificadas é uma aposta perigosa que você não pode se dar ao luxo de fazer.

A rastreabilidade do material garante a integridade metalúrgica desde a fundição até a instalação final. Você deve exigir Relatórios de Teste de Materiais (MTRs) EN 10204 3.1 ou 3.2 para todas as peças que contêm pressão. Esses documentos comprovam a composição química precisa e as propriedades mecânicas do aço utilizado. Sem um certificado 3.1 ou 3.2 válido, você não pode garantir que o corpo manterá a pressão nominal da tubulação.

Os prazos de entrega e os recursos de gerenciamento de projetos separam os fornecedores excelentes dos medianos. Avalie os fornecedores com base no acesso à matéria-prima, na capacidade de forjamento e na capacidade de testes internos. Depender de laboratórios de testes externos de terceiros geralmente causa atrasos graves e imprevisíveis na entrega. Você deve analisar a precisão histórica de entrega de um fornecedor para pedidos de grande diâmetro e alta pressão. Atrasos nas entregas causam falhas de cronograma em cascata em projetos de construção de dutos. Um fornecedor com forte suporte de engenharia interna pode adaptar projetos rapidamente se o terreno da tubulação ou a especificação do fluido mudarem no meio do projeto.

Conclusão

O isolamento de tubulações exige alinhamento absoluto entre padrões rígidos do setor, testes rigorosos de fábrica e duras realidades operacionais. A implantação do equipamento certo evita desastres ambientais e garante um fluxo contínuo e rentável de hidrocarbonetos.

• Especifique estilos de carroceria exatos com base no terreno de instalação. Use projetos aparafusados ​​acima do solo para facilitar a manutenção e projetos totalmente soldados para tubulações enterradas.

• Combine configurações de assento avançadas como DBB ou DIB com seus requisitos específicos de manuseio e isolamento de fluidos.

• Exija documentação FAT abrangente, incluindo testes hidrostáticos e de alívio de cavidade, antes mesmo de aceitar a entrega.

• Verifique todos os monogramas API e relatórios de testes de materiais de forma independente para garantir a integridade metalúrgica.

Incentive seus compradores técnicos a cruzarem proativamente as especificações do projeto com os recursos verificados do fornecedor. Solicite desenhos técnicos detalhados e protocolos de teste para sua próxima solicitação de cotação. A especificação proativa sempre se mostra mais segura e eficiente do que o reparo reativo de tubulações.

Perguntas frequentes

P: Qual é a diferença entre uma válvula API 6D e API 6A?

R: A API 6D especifica válvulas para aplicações em tubulações intermediárias, concentrando-se fortemente na piggabilidade, tensões estruturais em linha e transmissão de longa distância. API 6A rege equipamentos de cabeça de poço e upstream. Eles manuseiam fluidos de extração brutos de pressão extremamente alta diretamente no local da perfuração. Você não pode trocá-los devido às classificações de pressão e requisitos estruturais muito diferentes.

P: Por que o alívio da pressão da cavidade é crítico em uma válvula esfera de tubulação?

R: Os hidrocarbonetos líquidos retidos expandem-se significativamente quando aquecidos pelo sol ou por mudanças repentinas de temperatura ambiente. Esta expansão térmica cria uma pressão imensa e descontrolada dentro da cavidade corporal fechada. Sem mecanismos de alívio automático que ventilem esse fluido de volta para a linha, a pressão retida romperá a carcaça ou esmagará as sedes.

P: Uma válvula de esfera API 6D pode ser usada para estrangulamento?

R: Não. Eles são estritamente projetados apenas para aplicações de isolamento liga/desliga. Usá-los para controle ou estrangulamento de fluxo expõe as sedes internas macias ao fluxo de fluido em alta velocidade. Isso causa rápida erosão da sede, destruindo completamente sua capacidade de fornecer uma vedação segura e sem vazamento quando totalmente fechada.

P: O que significa “piggable” no contexto da API 6D?

R: Piggável significa que o furo interno permite que ferramentas internas de inspeção e limpeza de tubulações, conhecidas universalmente como "porcos", passem livremente. O furo deve ter abertura total, correspondendo perfeitamente ao diâmetro interno da tubulação conectada para evitar que a ferramenta de inspeção fique presa durante o transporte.

P: Todas as válvulas de esfera API 6D são à prova de fogo?

R: Não por padrão. O projeto à prova de fogo continua sendo um requisito adicional e essencial para o manuseio de fluidos inflamáveis. Você deve especificar a conformidade estrita com API 607 ​​ou API 6FA. Esses padrões garantem que o assentamento interno forneça uma vedação secundária aceitável de metal com metal se o calor extremo destruir os assentos macios primários durante um incêndio.
