1. Introdução
Você sabia que um pequeno componente como uma válvula de retenção pode evitar falhas graves no sistema? Esses dispositivos aparentemente simples são cruciais para o controle de fluidos em diversos setores.
Neste artigo, exploraremos os vários tipos de válvulas de retenção e suas aplicações. Você aprenderá como selecionar a válvula de retenção correta para o seu sistema para evitar refluxo, proteger o equipamento e manter a eficiência.
2. Como funcionam as válvulas de retenção
2.1 O que é uma válvula de retenção?
Uma válvula de retenção é uma válvula unidirecional que permite que o fluido flua em uma direção, evitando automaticamente o fluxo reverso. A principal função de uma válvula de retenção é proteger os sistemas contra refluxo, que pode causar contaminação, danos ao equipamento ou falha no processo.
Os principais componentes de uma válvula de retenção incluem:
● Corpo da Válvula: O revestimento externo que contém todos os outros componentes.
● Assento: A superfície onde o elemento de vedação repousa quando a válvula está fechada.
● Disco (ou Elemento de Vedação): A parte que se move para abrir ou fechar a válvula.
Esses componentes trabalham juntos para garantir que, quando o fluido flui na direção pretendida, a válvula se abra para permitir a passagem. Quando o fluxo inverte, a válvula fecha para interromper o refluxo.
2.2 Como funcionam as válvulas de retenção?
As válvulas de retenção operam com base no princípio do diferencial de pressão. Quando o fluido flui para frente, a pressão força a válvula a abrir, permitindo a passagem do fluido. Se o fluxo parar ou reverter, a contrapressão fará com que a válvula feche, evitando o fluxo reverso.
Existem diferentes mecanismos para fechar a válvula, incluindo:
● Gravidade: Em válvulas de retenção operadas por gravidade, como a válvula de retenção oscilante, a gravidade puxa o disco de volta ao lugar para fechar a válvula quando o fluxo para.
● Mola: As válvulas de retenção assistidas por mola utilizam uma mola para ajudar a fechar a válvula quando a direção do fluxo é invertida, permitindo tempos de resposta mais rápidos.
Cada tipo de válvula de retenção baseia-se nestes princípios de maneiras ligeiramente diferentes, tornando-as adequadas para aplicações específicas.
3. Tipos comuns de válvulas de retenção

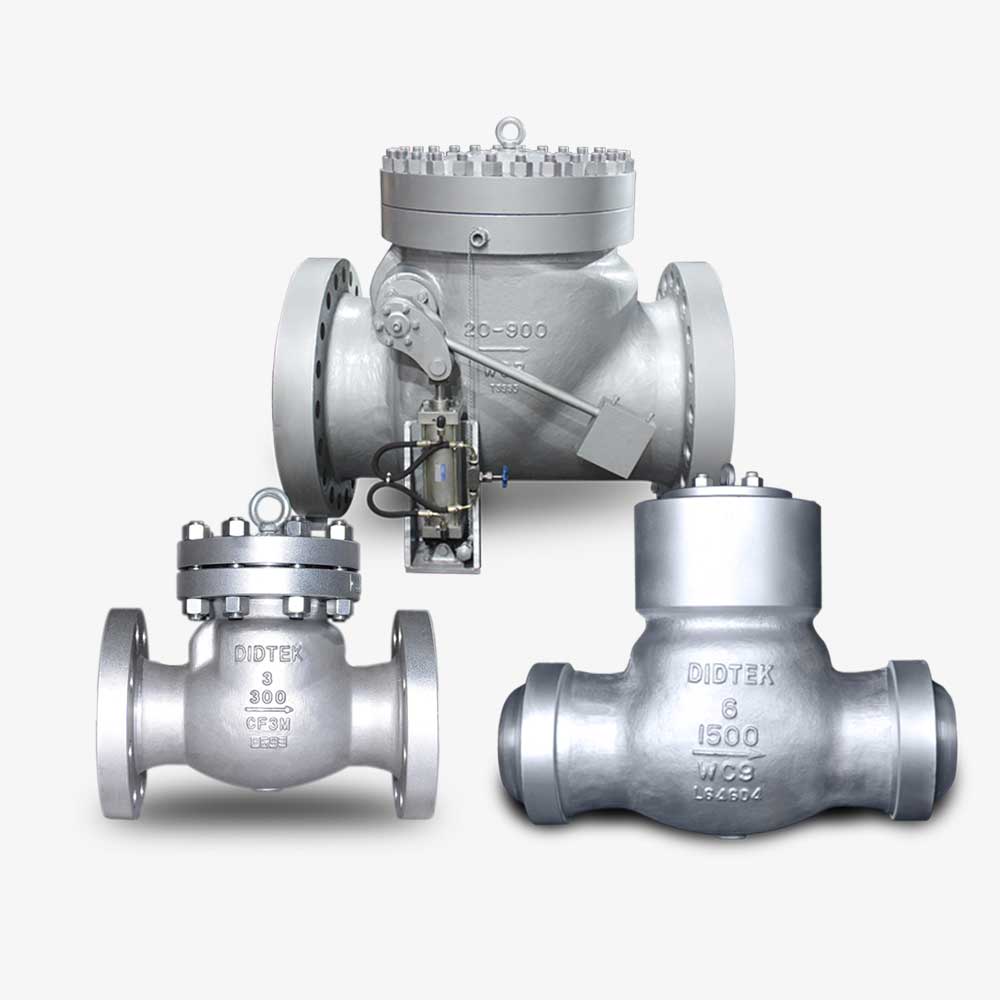

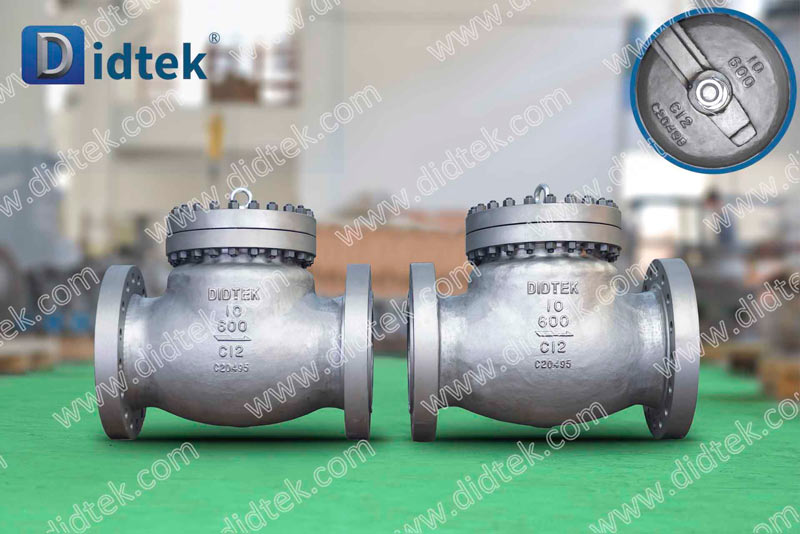

3.1 Válvula de retenção oscilante
Projeto e função: A válvula de retenção oscilante usa um disco articulado que abre quando o fluido flui na direção direta. Ele depende da gravidade ou da contrapressão para retornar o disco à sua sede quando o fluxo se inverte. Este design permite resistência mínima ao fluxo.
Vantagens:
● Proporciona uma baixa queda de pressão, permitindo que os fluidos fluam mais livremente com perda mínima de energia.
● Operação simples devido ao mecanismo simples do disco articulado.
Aplicações:
● Sistemas de Tratamento de Água: Comumente utilizados para regular o fluxo de fluidos em estações de tratamento de água municipais e industriais, evitando o refluxo da água tratada.
● Grandes Dutos: Especialmente útil em dutos onde o fluxo é estável e constante, como aqueles encontrados em sistemas de drenagem e linhas de esgoto.
● Sistemas de Esgoto e Irrigação: Ideal para grandes infraestruturas que lidam com vazões consistentes.
Dica: As válvulas de retenção oscilantes funcionam melhor em sistemas de tubulação horizontal onde a gravidade auxilia na operação da válvula.
3.2 Válvula de retenção esférica
Projeto e função: As válvulas de retenção esféricas utilizam uma esfera esférica dentro do corpo da válvula. Quando o fluido flui na direção para frente, a bola é levantada de seu assento, permitindo a passagem do fluido. Quando o fluxo se inverte, a esfera é empurrada de volta para a sede, criando uma vedação que evita o refluxo.
Vantagens:
● Baixa manutenção: O design simples, sem peças móveis, exceto a bola, torna-o menos propenso ao desgaste.
● Durabilidade: A bola é resistente à corrosão, garantindo desempenho duradouro, mesmo em ambientes agressivos.
Aplicações:
● Sistemas de bomba: comumente encontrados em aplicações de bomba de depósito, onde evita o refluxo para a bomba.
● Tratamento de águas residuais: As válvulas de retenção esféricas lidam eficazmente com lamas ou esgotos com sólidos suspensos.
● Processamento Químico: Ideal para sistemas que exigem uma válvula simples, porém eficaz, para evitar contaminação por refluxo.
Dica: As válvulas de retenção esféricas são ideais para sistemas que lidam com fluidos sujos ou carregados de partículas, onde outros tipos de válvulas podem entupir ou falhar.
3.3 Válvula de retenção de elevação
Projeto e Função: Uma válvula de retenção de elevação opera levantando um disco ou pistão verticalmente quando o fluido flui na direção pretendida. O disco ou pistão retorna à sede quando o fluxo para ou inverte, vedando a válvula para evitar refluxo. Essas válvulas são frequentemente usadas em ambientes de alta pressão.
Vantagens:
● Vedação confiável em sistemas de alta pressão, tornando-os adequados para aplicações pesadas.
● Versatilidade: Podem ser utilizados tanto em tubulações verticais como horizontais, embora sejam mais comumente instalados em sistemas verticais.
Aplicações:
● Sistemas de Vapor: Comuns em linhas de água de alimentação de caldeiras para evitar fluxo reverso e proteger equipamentos.
● Oleodutos e Gasodutos: Usados na indústria de petróleo e gás para evitar danos a compressores e bombas devido ao refluxo.
● Linhas de Processos Industriais: Especialmente úteis em plantas de processamento químico onde condições de alta pressão são comuns.
Dica: Ao usar válvulas de retenção de elevação em instalações verticais, certifique-se de que a pressão seja suficiente para levantar o disco adequadamente e manter uma vedação eficaz.
3.4 Válvula de retenção de diafragma
Projeto e função: As válvulas de retenção de diafragma usam um diafragma flexível que se abre quando o fluido flui na direção pretendida. No fluxo reverso, o diafragma retorna à sua posição original, vedando a válvula e evitando o refluxo. Estas válvulas são ideais para aplicações que exigem condições sanitárias.
Vantagens:
● Operação silenciosa: As válvulas de diafragma operam sem os ruídos ou batidas frequentemente associados a outros tipos de válvulas de retenção.
● Vedação estanque: Particularmente benéfica em sistemas onde vazamentos não podem ser tolerados, como nas indústrias alimentícias ou farmacêuticas.
Aplicações:
● Processamento Farmacêutico: Ideal para prevenir contaminação em sistemas limpos.
● Alimentos e Bebidas: Garante o fluxo sanitário de líquidos em sistemas de processamento de alimentos.
● Sistemas de Dosagem de Produtos Químicos: Utilizados em transporte de produtos químicos de baixa pressão onde a contaminação precisa ser rigorosamente evitada.
Dica: As válvulas de retenção de diafragma são altamente eficazes na manutenção da higiene e na prevenção da contaminação cruzada em indústrias sensíveis, como o processamento de alimentos.
3.5 Válvula de retenção de placa dupla
Design e Função: A válvula de retenção de placa dupla possui duas placas acionadas por mola que abrem rapidamente quando o fluido flui para frente e fecham quando o fluxo inverte. Este projeto de válvula permite fechamento rápido e redução do golpe de aríete, que pode danificar tubulações e equipamentos.
Vantagens:
● Design compacto, ideal para instalações com restrições de espaço.
● O mecanismo de fechamento rápido reduz o risco de golpe de aríete, que pode causar danos dispendiosos aos sistemas de tubulação.
Aplicações:
● Sistemas HVAC: Ajudam a manter a eficiência dos sistemas de aquecimento e resfriamento, evitando o refluxo e reduzindo o golpe de aríete.
● Refinarias e Plantas Industriais: Utilizadas em ambientes onde altas vazões são comuns e o espaço é limitado.
● Geração de Energia: Essencial para gerenciar o refluxo em usinas de energia para proteger turbinas e outros equipamentos sensíveis.
Dica: As válvulas de retenção de placa dupla são excelentes em aplicações que exigem fechamento rápido e confiável, especialmente em sistemas de alto fluxo.
3.6 Válvula de retenção silenciosa
Projeto e Função: As válvulas de retenção silenciosas são projetadas para reduzir o ruído gerado pelo fluxo de fluido. Possuem dispositivos de amortecimento internos que suavizam o impacto do disco de fechamento, evitando golpes de aríete e reduzindo ruídos.
Vantagens:
● Redução de ruído: Estas válvulas são projetadas especificamente para evitar os sons altos de batidas associados às válvulas de retenção tradicionais.
● Evita picos de pressão: Ao minimizar o golpe de aríete, eles protegem equipamentos sensíveis contra picos de pressão.
Aplicações:
● Ambientes Sensíveis ao Ruído: Usado em locais onde a minimização do ruído operacional é crítica, como hospitais ou edifícios de escritórios.
● Abastecimento Municipal de Água: Garante a operação segura e silenciosa dos sistemas de prevenção de refluxo nos sistemas municipais de distribuição de água.
Dica: As válvulas de retenção silenciosas são perfeitas para instalações onde o controle de ruído é uma prioridade e onde o golpe de aríete pode danificar o sistema.
Tabela de comparação de válvulas de retenção
Tipo de válvula | Recursos de projeto | Vantagens | Aplicativos | Limitações |
Válvula de retenção oscilante | Disco articulado que abre e fecha. | Queda de baixa pressão, design simples. | Tratamento de água, sistemas de drenagem, grandes tubulações. | Não é ideal para fluxos de alta velocidade. |
Válvula de retenção de esfera | A bola esférica se move para bloquear ou permitir o fluxo. | Baixa manutenção, durável. | Descarga de bombas, sistemas de águas residuais, processamento químico. | Pode causar quedas de pressão maiores. |
Válvula de retenção de elevação | Movimento vertical do disco ou pistão. | Vedação confiável em sistemas de alta pressão. | Sistemas de vapor, processamento químico, oleodutos e gasodutos. | Requer alinhamento adequado. |
Válvula de retenção de diafragma | Diafragma flexível que responde à pressão do fluido. | Operação silenciosa, vedação hermética. | Farmacêutica, processamento de alimentos, produtos químicos de baixa pressão. | Não é adequado para sistemas de alta pressão. |
Válvula de retenção de placa dupla | Duas placas com mola que se fecham. | Design compacto, reduz o golpe de aríete. | Sistemas HVAC, refinarias, tubulações industriais. | Mais caro e requer manutenção periódica. |
Válvula de retenção silenciosa | Usa dispositivos de amortecimento para reduzir o golpe de aríete. | Redução de ruído, evita picos de pressão. | Ambientes sensíveis ao ruído, sistemas municipais de água. | Pode ser complexo de instalar. |
4. Como escolher a válvula de retenção correta
4.1 Principais Critérios de Seleção
Ao selecionar a válvula de retenção correta, considere os seguintes critérios:
● Tipo de meio: O tipo de fluido (líquido, gás, lama) pode afetar a escolha da válvula. Por exemplo, os sistemas de lama requerem válvulas de retenção de esfera devido à sua capacidade de lidar com partículas sólidas.
● Requisitos de vazão e pressão: Diferentes tipos de válvulas apresentam melhor desempenho em condições específicas de pressão e vazão. Por exemplo, as válvulas de retenção de elevação são ideais para sistemas de alta pressão, enquanto as válvulas de retenção oscilantes são mais adequadas para ambientes de baixo fluxo.
● Compatibilidade do material: O material da válvula (por exemplo, aço inoxidável, latão, PVC) deve ser compatível com o fluido para evitar corrosão ou degradação. Para produtos químicos agressivos, o aço inoxidável costuma ser a melhor escolha.
4.2 Seleção Baseada em Aplicações Específicas
● Sistemas de alta pressão: Para sistemas que operam sob alta pressão, como caldeiras a vapor ou oleodutos, válvulas de retenção de elevação e pistão são as melhores opções.
● Aplicações sanitárias: Em indústrias como a de processamento de alimentos e farmacêutica, as válvulas de retenção de diafragma são essenciais para garantir um fluxo de fluido limpo e livre de contaminantes.
● Sistemas com Espaço Limitado: Para instalações onde o espaço é limitado, as válvulas de retenção wafer fornecem uma solução compacta sem comprometer a funcionalidade.
5. Manutenção e considerações para válvulas de retenção
5.1 Problemas Comuns
● Golpe de Aríete: Um aumento de pressão causado pelo fechamento repentino de uma válvula. O golpe de aríete pode danificar tubulações e equipamentos. Para minimizar esse problema, use válvulas de retenção silenciosas ou válvulas com mecanismos de amortecimento integrados.
● Fluxo reverso: Se uma válvula de retenção não fechar corretamente, poderá ocorrer fluxo reverso, causando danos às bombas e outros equipamentos. Inspeções regulares e substituição oportuna podem evitar isso.
● Falha da válvula: Com o tempo, as válvulas podem falhar devido ao desgaste, especialmente em sistemas com operação de alta frequência. É crucial selecionar válvulas de retenção duráveis e substituí-las conforme necessário.
5.2 Dicas de Manutenção
● Inspeções Regulares: Verifique periodicamente a válvula quanto a sinais de desgaste, corrosão ou danos. Uma simples inspeção pode evitar falhas no sistema.
● Limpeza: Para válvulas expostas a contaminantes ou sólidos, como válvulas de retenção de esfera, a limpeza é essencial para garantir um funcionamento suave.
● Substituição: Quando aparecerem sinais de danos ou diminuição do desempenho, substitua a válvula imediatamente para evitar reparos dispendiosos.
6. Conclusão
Escolher a válvula de retenção correta é crucial para garantir a segurança, eficiência e proteção do equipamento do sistema. A seleção adequada da válvula evita o refluxo, minimiza o desgaste e garante uma operação confiável do sistema. A manutenção regular é igualmente importante para garantir o desempenho a longo prazo. Para válvulas de retenção de alta qualidade, Didtek Valve Group Co., Ltd. fornece soluções confiáveis que melhoram a eficiência e protegem os sistemas. Seus produtos são projetados para atender diversas necessidades industriais, oferecendo excelente desempenho e durabilidade.
Perguntas frequentes
P: O que é uma válvula de retenção e como funciona?
R: Uma válvula de retenção é uma válvula unidirecional que permite que o fluido flua em uma direção, evitando o refluxo. Funciona usando pressão para abrir a válvula na direção direta e fechá-la quando o fluxo se inverte.
P: Por que é importante selecionar a válvula de retenção correta?
R: Escolher a válvula de retenção correta é essencial para a eficiência do sistema, evitando o refluxo e protegendo o equipamento contra danos causados pelo fluxo reverso do fluido.
P: Quais são os diferentes tipos de válvulas de retenção?
R: Os tipos comuns incluem válvulas de retenção de giro, válvulas de retenção de esfera, válvulas de retenção de elevação, válvulas de retenção de diafragma, válvulas de retenção de placa dupla e válvulas de retenção silenciosas. Cada um é adequado para diferentes aplicações.
P: Como escolho a válvula de retenção certa para o meu sistema?
R: Considere fatores como tipo de meio, vazão, requisitos de pressão e compatibilidade de material para selecionar a válvula de retenção apropriada para o seu sistema.
P: Quais são as vantagens de uma válvula de retenção silenciosa?
R: As válvulas de retenção silenciosas reduzem o ruído e evitam o golpe de aríete, tornando-as ideais para ambientes sensíveis ao ruído, como sistemas de água municipais.
P: Com que frequência as válvulas de retenção devem ser mantidas?
R: Recomenda-se manutenção regular para inspecionar quanto a desgaste, limpar componentes e garantir que a válvula funcione suavemente, especialmente em sistemas de uso de alta frequência.
