Verifique a pressão de abertura da válvula, a direção do fluxo e a queda de pressão

Um oleoduto petroquímico recém-comissionado estremece violentamente. Uma bomba centrífuga de alta capacidade falha catastroficamente. Destruímos o sistema para investigar. A causa raiz raramente é uma falha estrutural maciça. Mais frequentemente, o culpado é um componente aparentemente simples: uma válvula direcional de tamanho inadequado. As válvulas de retenção servem como comportas mecânicas unidirecionais críticas. Eles permitem que líquidos ou gases fluam em uma única direção. Eles bloqueiam decisivamente qualquer fluxo reverso. Esta função básica parece simples. No entanto, a mecânica interna que rege estes dispositivos é excepcionalmente complexa.

Compreender esses parâmetros específicos de engenharia não é apenas um exercício acadêmico. É absolutamente crucial para manter a eficiência do sistema, proteger equipamentos upstream caros e garantir a segurança das instalações. Este guia desmistifica especificações técnicas complexas. Os projetistas de tubulações e os profissionais de manutenção podem usar esse detalhamento das principais métricas dinâmicas de fluidos para tomar decisões de compra informadas e baseadas em evidências.

Principais conclusões

• A pressão de abertura representa o limite mínimo absoluto a montante necessário para desmontar o mecanismo interno.
• A orientação direcional é estritamente unidirecional. Instalar uma unidade ao contrário obstruirá completamente a linha e causará danos mecânicos graves.
• A perda de pressão refere-se à degradação quantificável da energia cinética. Isso impacta diretamente a eficiência energética do sistema.
• Cálculos matemáticos precisos e uma compreensão completa do coeficiente de fluxo são essenciais para evitar vibrações nas válvulas e golpes de aríete.
• A seleção da arquitetura apropriada requer o equilíbrio dessas métricas principais com base em mídias específicas e variáveis ​​ambientais.

O que é pressão de ruptura da válvula de retenção?

A pressão de abertura é a pressão mínima exata a montante necessária para desencaixar um mecanismo de vedação de válvula. O componente interno pode ser um disco de metal guiado, uma bola com peso ou uma aba articulada. Independentemente do desenho, deve superar uma série de forças opostas. Estas forças inerentes normalmente consistem na tensão interna da mola, no peso físico do elemento de fechamento e em qualquer contrapressão existente a jusante que repousa sobre a vedação.

Pense em abrir uma porta corta-fogo pesada com mola contra um vento forte. A quantidade exata de força que você precisa aplicar apenas para empurrar levemente a porta para fora da moldura é análoga a esta métrica. Quando o fluido a montante atinge esse limite específico, a válvula se abre. Neste exato momento, uma quantidade detectável de fluxo começa a se mover pela tubulação.

Especificar o limite de abertura correto é uma etapa fundamental no projeto robusto de sistemas de tubulação. Se a pressão especificada for muito alta para o circuito, o fluido simplesmente não possuirá a energia cinética necessária para forçar a abertura da válvula. Consequentemente, as bombas a montante são forçadas a trabalhar demais. Isto leva ao consumo excessivo de energia, superaquecimento localizado e eventual falha da bomba devido ao deadheading.

Por outro lado, um limite especificado muito baixo torna a válvula excessivamente sensível e instável. Ele pode abrir prematuramente ou vibrar erraticamente sob pequenas flutuações de pressão. Uma válvula com resistência mecânica insuficiente pode não fechar com rapidez suficiente quando o fluxo direto cessa. Esta resposta atrasada falha no objectivo principal: prevenir o refluxo. Os engenheiros devem avaliar a pressão nominal de operação de seus circuitos. Isto garante que o mecanismo abra de forma confiável durante a operação padrão, mantendo ao mesmo tempo uma vedação estanque quando ocioso.

Compreendendo a direção e a dinâmica do fluxo

Por definição mecânica, estes dispositivos são estritamente unidirecionais. A pretendida da válvula de retenção direção de fluxo determina o único caminho seguro que líquido, gás ou lama abrasiva pode seguir através da rede de tubulação. Seu único objetivo é bloquear o movimento reverso. A instalação de uma dessas unidades ao contrário atua como uma barreira impenetrável e permanente ao fluxo pretendido.

Os fabricantes indicam claramente a orientação correta na caixa externa para evitar erros críticos de instalação. Normalmente, você verá uma seta proeminente lançada diretamente no corpo de metal ou estampada em uma placa de especificações afixada. Ignorar este indicador direcional crucial leva a consequências graves. Se uma enorme bomba industrial for ativada contra uma válvula instalada ao contrário, o fluido não terá onde se expandir. O cenário de deadhead resultante causa picos de pressão imediatos e extremos. Esses picos podem romper violentamente as juntas dos tubos, estourar as vedações da bomba e criar riscos de segurança potencialmente fatais para os operadores próximos.

Compreender o comportamento interno do fluido é essencial para otimizar o desempenho geral do sistema. O processo dinâmico começa no momento em que o ponto de ruptura é ultrapassado. A pressão a montante aumenta além deste limite inicial. O mecanismo interno se afasta ainda mais do assento, permitindo que o volume do fluxo se expanda.

Uma vez totalmente aberto, a velocidade do fluido que se move através do corpo é inteiramente responsável por manter o disco interno ou flapper suspenso. Esta velocidade deve permanecer relativamente estável para um desempenho ideal. Se a velocidade do fluido cair abaixo de um limite crítico, a energia cinética não poderá mais segurar o mecanismo contra sua mola ou peso gravitacional. Automaticamente, a válvula começará a fechar antes que o fluxo seja realmente revertido. Esta ação de fechamento proativa e assistida pela gravidade é um recurso vital do projeto. Minimiza drasticamente as ondas de choque destrutivas associadas ao golpe de aríete.

Pressão de rachadura vs. queda de pressão: principais diferenças

Um ponto frequente de confusão na engenharia de tubulações é a distinção entre a força necessária para abrir uma válvula e a energia perdida enquanto o fluido se move através dela. Ambas as métricas envolvem medições de pressão e influenciam fortemente o dimensionamento da bomba. No entanto, eles representam fases totalmente diferentes do movimento do fluido.

Em termos técnicos, a queda de pressão da válvula de retenção é a diferença mensurável na pressão da cabeça entre a porta de entrada e a porta de saída enquanto o fluido está fluindo ativamente. Mesmo quando uma válvula está travada na posição totalmente aberta, sua geometria interna atua como uma restrição física dentro da tubulação.

Líquido ou gás navega pelos contornos internos da caixa. Inevitavelmente encontra atrito contra as paredes metálicas. Além disso, o fluido deve manobrar em torno do conjunto de disco, mola ou dobradiça. Isso cria turbulência caótica. Esta combinação de atrito interno, obstrução física e correntes parasitas turbulentas resulta em uma perda permanente de energia cinética. No momento em que o fluido sai da porta a jusante, a sua pressão está visivelmente degradada.

Para esclarecer a distinção de forma simples: a pressão de craqueamento é a energia necessária para iniciar o fluxo. A queda de pressão é a energia perdida durante o fluxo. Os projetistas de sistemas devem levar em conta ambas as métricas para garantir a viabilidade geral. Uma bomba deve ser dimensionada não apenas para exceder o limite de abertura inicial, mas também para gerar força contínua suficiente para superar a subsequente degradação de energia.

Recentemente, as indústrias globais têm mudado para mandatos de eficiência energética mais rigorosos. As estruturas regulatórias exigem agora uma otimização rigorosa dos sistemas de manuseio de fluidos. Minimizar a perda de pressão não é mais apenas uma preferência mecânica. É uma necessidade económica estrita. Análises de engenharia recentes destacam que a otimização da dinâmica dos fluidos para reduzir perdas desnecessárias de carga pode reduzir o consumo de energia da bomba em até 15% ao ano. Consequentemente, os operadores de instalações com visão de futuro estão abandonando rapidamente as válvulas genéricas e superdimensionadas em favor de soluções de engenharia de precisão, adaptadas para resistência interna mínima.

Noções básicas de cálculo de pressão de craqueamento e coeficiente de fluxo

Depender de suposições para o dimensionamento da válvula leva inevitavelmente à instabilidade operacional. O cálculo preciso da pressão de craqueamento é um processo obrigatório para circuitos de fluidos personalizados. Isto é particularmente verdadeiro em tubulações verticais, onde a gravidade influencia fortemente o comportamento mecânico. A física fundamental baseia-se na análise da relação entre força e área de superfície.

As variáveis ​​primárias incluem a força descendente exercida pela mola interna, o peso físico do disco de vedação, a área de superfície exposta ao fluido a montante e qualquer contrapressão estática apoiada no topo da vedação. Numa instalação vertical, o peso da coluna de fluido acima da válvula deve ser adicionado à força de fechamento. Os fabricantes fornecem especificações básicas para instalações horizontais. Os engenheiros devem ajustar esses números matematicamente para levar em conta as variáveis ​​gravitacionais e de contrapressão específicas de sua arquitetura exclusiva de dutos.

Para prever com precisão a perda de pressão durante a operação contínua, os engenheiros contam com o Coeficiente de Fluxo. Pela definição da indústria, esse coeficiente representa o volume de água que fluirá através de uma válvula específica, causando exatamente uma queda de pressão de um psi.

Um valor de coeficiente mais alto indica uma válvula altamente eficiente e menos restritiva que permite maior volume com penalidade mínima de energia. Compradores e projetistas de sistemas podem utilizar gráficos fornecidos pelo fabricante para prever matematicamente a degradação exata de energia para seus meios específicos e taxas de fluxo necessárias. A referência cruzada desta queda calculada com a curva de desempenho da bomba permite aos engenheiros verificar se o sistema funcionará suavemente sem sucumbir à perda excessiva de energia.

Como diferentes designs de válvulas afetam a pressão e o fluxo

A geometria interna de uma válvula determina fortemente tanto a sua resistência à abertura como a sua eficiência de fluxo contínuo. Selecionar a arquitetura correta é uma questão de combinar as características físicas com as demandas específicas, muitas vezes severas, da aplicação industrial.

Os projetos de verificação de elevação apresentam uma cavidade interna muito semelhante às válvulas globo tradicionais. O fluido deve entrar no corpo, fazer uma curva acentuada para cima para empurrar um disco guiado para fora de sua sede e, em seguida, fazer outra curva para sair. Como o fluxo da válvula de retenção deve percorrer esse caminho altamente tortuoso, essas unidades geralmente apresentam uma queda de pressão muito maior em comparação com outros projetos. No entanto, este caminho restritivo traz consigo um grande benefício. Produtos de alta qualidade, como os projetados pela Didtek, proporcionam vedação excepcionalmente confiável e estanque em ambientes de alta pressão. Ao lidar com vapor perigoso ou gases tóxicos, os engenheiros frequentemente especificam essas válvulas, priorizando conscientemente a integridade da vedação em detrimento da eficiência bruta do fluxo.

Em ambientes industriais extremos, a resistência do material é tão crítica quanto a dinâmica dos fluidos. As válvulas de retenção forjadas são fabricadas a partir de blocos sólidos de aço submetidos a imensa pressão térmica e mecânica. Este processo resulta em uma estrutura molecular densa e não porosa. As válvulas de retenção forjadas Didtek, construídas de acordo com os rigorosos padrões API 602, suportam meios altamente turbulentos e de alta velocidade sem sofrer erosão interna ou fadiga mecânica. Seu design robusto garante que o limite de abertura permaneça consistente durante milhares de ciclos extenuantes.

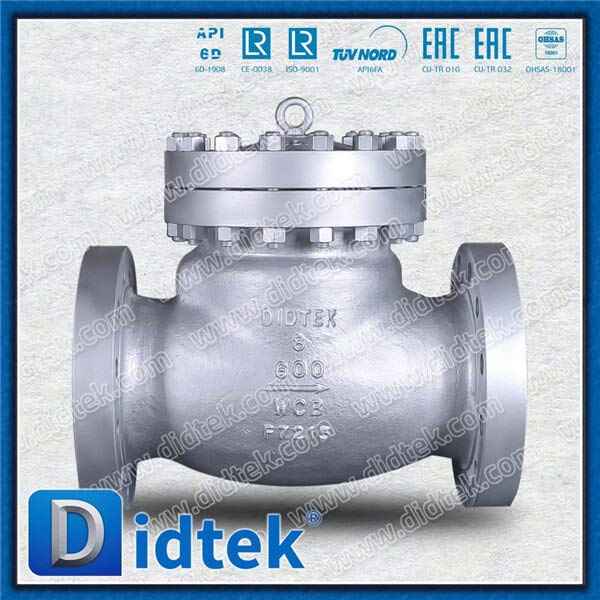

Para aplicações gerais de líquidos onde minimizar a perda de energia é o objetivo principal, as válvulas de retenção oscilantes padrão são a escolha certa. Eles apresentam um disco articulado que oscila completamente para fora do caminho do fluxo. Isso oferece uma passagem em linha reta quase desobstruída para o fluido. As válvulas de retenção giratórias em aço fundido Didtek utilizam materiais WCB premium e atendem aos padrões API 594, resultando em uma queda de pressão excepcionalmente baixa e prevenção confiável de refluxo.

Diretrizes de posicionamento de circuito para desempenho ideal

A orientação física da tubulação altera drasticamente o desempenho de uma válvula no mundo real. Nas linhas horizontais, a gravidade tem impacto neutro na abertura e fechamento do disco. Isto permite que a mola interna ou mecanismo de dobradiça governe inteiramente a pressão de abertura.

Instalações verticais com fluxo ascendente apresentam um desafio diferente. A gravidade puxa constantemente o disco para baixo. Isto aumenta efetivamente a pressão de craqueamento necessária, pois o fluido deve levantar fisicamente o peso dos componentes internos. Por outro lado, instalar uma válvula de retenção oscilante padrão em uma linha vertical com fluxo descendente é um erro de engenharia catastrófico. A gravidade manterá a válvula aberta permanentemente, tornando totalmente inúteis suas capacidades de prevenção de refluxo.

A turbulência é o inimigo final da longevidade da válvula. Uma unidade instalada muito próxima de uma descarga de bomba, de um cotovelo de tubo pontiagudo ou de uma válvula de controle modulante sofrerá. O fluido turbulento e rodopiante fará com que o disco interno vibre rapidamente contra sua sede. Este barulho contínuo degrada os pinos das dobradiças e destrói as superfícies de assentamento. A falha mecânica prematura é inevitável.

Como prática recomendada de engenharia padrão, as válvulas direcionais devem ser instaladas a pelo menos cinco a dez diâmetros de tubo longe de qualquer fonte de turbulência. Fornecer esse trecho reto de tubo permite que o perfil caótico de velocidade do fluido se estabilize em um fluxo laminar suave. Isso garante que a válvula permaneça aberta de forma constante e minimiza desgaste desnecessário.

Critérios de seleção acionáveis ​​para aplicações industriais

A aquisição do hardware correto requer uma análise holística e objetiva de toda a rede de tubulação. Os compradores devem utilizar uma lista de verificação de avaliação rigorosa antes de finalizar qualquer especificação.

Primeiro, identifique claramente a mídia. O sistema está transportando um gás compressível, um líquido viscoso ou uma lama altamente abrasiva? Isso determina a carcaça e os materiais de acabamento necessários. Em seguida, determine a pressão de abertura exata necessária para iniciar o fluxo sem sobrecarregar as bombas do sistema. Simultaneamente, calcule a queda de pressão máxima permitida para garantir que o fluido mantenha velocidade suficiente a jusante.

Para simplificar o processo de seleção, consulte a seguinte comparação de engenharia:

Ignorar métricas como pressão de abertura, orientação direcional e queda de pressão inevitavelmente leva a grave ineficiência do sistema, vibração destrutiva da válvula ou eventos catastróficos de refluxo. A revisão cuidadosa dos parâmetros do seu sistema e a realização dos cálculos necessários protegem a sua infraestrutura, reduzem os custos de energia e garantem anos de operação confiável.

Perguntas frequentes

A pressão de abertura de uma válvula de retenção pode ser ajustada?

Depende inteiramente do design interno da unidade. Algumas válvulas de retenção com mola em linha apresentam mecanismos ajustáveis. Isso permite que os operadores comprimam ou descomprimam fisicamente a mola interna, alterando assim a pressão necessária para abri-la. As válvulas de retenção oscilantes tradicionais têm um limite de abertura fixo determinado pelo peso físico do disco e pela força imutável da gravidade.

O que acontece se a direção do fluxo da minha válvula de retenção for invertida durante a instalação?

Instalar uma válvula direcional para trás bloqueará completamente todo o fluxo de fluido para frente. A bomba do sistema empurrará o fluido com força contra uma barreira fechada e impenetrável, levando a um cenário de deadhead. Este rápido aumento de pressão causará superaquecimento grave, potencial ruptura das juntas da tubulação e danos mecânicos catastróficos às vedações internas da bomba e aos impulsores.

A pressão de rachadura é igual à contrapressão?

Não, são forças opostas. A pressão de abertura é a quantidade específica de pressão a montante necessária para abrir a válvula e iniciar o fluxo direto. A contrapressão é a pressão a jusante apoiada no lado de saída da válvula, que força ativamente o disco interno a fechar para evitar o fluxo reverso.

Como reduzo a queda de pressão da válvula de retenção em meu sistema?

Para minimizar a perda de energia, selecione uma válvula com uma classificação de coeficiente de fluxo mais alta. Dimensionar a válvula corretamente para corresponder ao diâmetro do tubo é crucial para evitar gargalos. A escolha de um projeto com um caminho de fluxo mais reto e menos obstruído, como uma válvula de retenção de giro completo em vez de uma válvula de retenção de elevação restritiva, reduzirá significativamente o atrito interno e a turbulência.

Como a viscosidade do fluido afeta o limite de abertura?

Fluidos altamente viscosos requerem mais energia cinética para iniciar e manter o movimento. Embora a pressão mecânica de abertura da válvula permaneça constante, a bomba do sistema deve trabalhar mais para superar a resistência interna do fluido e a tensão da mola da válvula. Os engenheiros devem levar em conta a viscosidade ao calcular a perda total de carga do sistema.

O golpe de aríete pode ocorrer se a pressão de rachadura for muito baixa?

Sim. Se o limite for muito baixo, o mecanismo interno não terá resistência suficiente para fechar rapidamente quando o fluxo parar. O fechamento retardado permite um breve período de fluxo reverso. Quando a válvula finalmente fecha contra esse impulso reverso, ela gera uma onda de choque hidráulica severa conhecida como golpe de aríete, que pode danificar gravemente a infraestrutura da tubulação.
