Você sabia que o fluxo reverso pode destruir um pipeline robusto em questão de segundos? Operando sob extrema pressão, as plantas industriais exigem dispositivos mecânicos de segurança infalíveis para evitar desastres. Como engenheiro de controle de fluidos, vi em primeira mão como a falha na mitigação de choques hidráulicos destrói equipamentos rotativos críticos. Neste guia, você descobrirá exatamente como a prevenção contra refluxo projetada protege sua infraestrutura, mitiga picos de pressão violentos e garante a integridade operacional a longo prazo.
Principais conclusões
- Segurança direcional: Projetadas para permitir o fluxo de fluido em uma única direção, essas válvulas evitam automaticamente o refluxo e absorvem as forças cinéticas destrutivas do golpe de aríete.
- Engenharia Específica de Aplicação: Diferentes ambientes de serviços severos determinam projetos altamente específicos. Por exemplo, um gasoduto requer pressões de ruptura precisas para evitar vibrações mecânicas, enquanto uma linha de alimentação de caldeira deve suportar gradientes térmicos extremos sem empenar.
- Metalurgia Avançada: O manuseio de meios voláteis e tóxicos exige tolerâncias de vazamento zero junto com ligas de alta qualidade e resistentes à corrosão para atender a regulamentações ambientais rigorosas.
- Testes rigorosos: As inspeções de fabricação, incluindo testes hidrostáticos e pneumáticos de acordo com as normas API 598 e ASME B16.34, permanecem inegociáveis para segurança operacional.
- Seleção Sistemática: A escolha da válvula ideal envolve uma análise detalhada do estado do meio, pressão operacional, faixas de temperatura e velocidade do fluxo.
Compreendendo as válvulas de retenção industriais: os princípios básicos do controle de fluidos
O que é uma válvula de retenção industrial?
Fundamentalmente, uma válvula de retenção industrial opera como um mecanismo de controle direcional autoatuado. Ele é meticulosamente projetado para manter o fluxo de fluido unidirecional dentro de uma rede de tubulação complexa. Ao contrário das válvulas gaveta ou globo que dependem de atuação externa por meio de volantes, cilindros pneumáticos ou motores elétricos, esses dispositivos operam inteiramente no fluxo dinâmico do meio do processo. Quando a pressão do fluido a montante ultrapassa a pressão de abertura designada, o elemento de fechamento interno, tal como um disco, pistão ou placa, se abre.
Por outro lado, no momento em que a velocidade do fluxo cai ou inverte, a contrapressão combinada com molas mecânicas força o membro de fechamento firmemente contra a sede. Isso sela instantaneamente o pipeline. A principal função desses dispositivos sensíveis ao fluxo é a prevenção absoluta do refluxo. Esta capacidade é indispensável para evitar contaminação cruzada perigosa entre linhas de processo distintas, manter a pressão do sistema durante paradas rotineiras de bombas e isolar zonas de pressão específicas dentro de uma instalação.
Como eles protegem as bombas e melhoram a segurança operacional
A proteção da bomba continua sendo um dos imperativos operacionais mais críticos no gerenciamento de fluidos. Considere uma bomba de alimentação de caldeira de 5.000 GPM desligada durante o turno da meia-noite. Se o fluido a jusante puder avançar para trás, a imensa energia cinética pode forçar o impulsor da bomba a girar ao contrário. Isso inevitavelmente leva à ruptura catastrófica do selo mecânico, à deflexão do eixo e à destruição dos motores.
Além disso, a rápida reversão do fluxo freqüentemente induz um violento fenômeno de choque hidráulico conhecido como golpe de aríete - ou golpe de gás em redes de fluidos compressíveis. Isso ocorre quando um fluido em movimento é forçado a parar ou mudar de direção abruptamente. Ele gera uma onda de choque de alta pressão que reverbera violentamente pela tubulação. Estas ondas de choque possuem força suficiente para romper tubos de aço, desalojar suportes pesados e destruir instrumentação sensível. Ao fecharem na fração exata de segundo em que o fluxo direto cessa, as válvulas adequadamente selecionadas absorvem e atenuam essas ondas de choque, reduzindo drasticamente o tempo de inatividade não planejado.
Principais tipos de válvulas de retenção industriais para serviços severos
A seleção da geometria apropriada é fundamental para a eficiência geral do sistema. Como diferentes projetos internos oferecem coeficientes de fluxo, quedas de pressão e velocidades de fechamento variados, os engenheiros devem combinar o tipo de válvula com a dinâmica de fluido específica da tubulação.

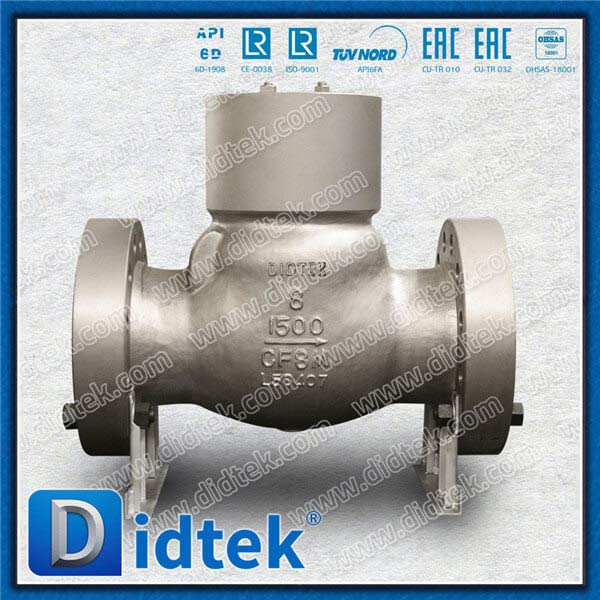

Válvulas de retenção oscilantes em aço fundido
O design oscilante apresenta um disco articulado que se abre paralelamente ao fluxo do fluido e repousa contra uma sede usinada quando o fluxo cessa. Essa arquitetura tradicional fornece um caminho de fluxo quase desobstruído, tornando-a altamente adequada para aplicações que exigem queda de pressão mínima e fluxo em toda a porta. Dutos de petróleo líquido pesado freqüentemente utilizam esse projeto. Devido à sua construção robusta, os engenheiros geralmente especificam uma válvula de retenção oscilante em aço fundido para aplicações de velocidade moderada em refinarias e instalações municipais de tratamento de água, onde a durabilidade do serviço severo é uma exigência diária.
Válvulas de retenção de elevação e válvulas de retenção de pistão
Operando com base no princípio de movimento linear, os projetos de elevação e pistão dependem do fluxo de fluido para empurrar um pistão guiado verticalmente para fora de sua sede. Quando o fluxo diminui, a gravidade e uma mola interna empurram o pistão de volta para baixo para criar uma vedação. Como o caminho do fluxo interno força o fluido a fazer uma curva tortuosa de 90 graus, esses componentes introduzem inerentemente uma maior queda de pressão. No entanto, eles permanecem excepcionalmente estáveis em ambientes de alta pressão e alta velocidade. Isso os torna ideais para linhas de vapor de serviço severo, onde a estabilidade do disco é fundamental para evitar vibrações.
Válvulas de retenção wafer de placa dupla
As variações de placa dupla utilizam duas placas semicirculares com mola articuladas em um pino central. Este design simplificado é significativamente mais leve e compacto do que as válvulas oscilantes flangeadas tradicionais. O fechamento assistido por mola garante que as placas fechem uma fração de segundo antes que o fluxo direto pare completamente. Consequentemente, eles servem como uma das soluções mais eficazes para prevenir o golpe de aríete. Para equipes de compras que buscam otimizar o espaço espacial e reduzir o peso estrutural sem comprometer a segurança, os projetos de placa dupla são frequentemente a solução preferida para plataformas offshore e galerias de tubulação congestionadas.
Indústria de Petróleo e Gás: O Papel Crítico de uma Válvula de Retenção de Linha de Gás
Superando Demandas Extremas em Petróleo e Gás
Os setores upstream e midstream operam sob algumas das condições físicas mais implacáveis do planeta. As tubulações transportam fluidos multifásicos voláteis que geralmente contêm partículas abrasivas, gás natural altamente pressurizado e compostos corrosivos como sulfeto de hidrogênio. Impulsionada por exigências ambientais rigorosas e regulamentações zero flaring, a indústria está rapidamente abandonando o hardware como commodity. As operadoras estão investindo cada vez mais em um controle rigoroso do fluxo de serviço que ofereça confiabilidade verificável e de longo prazo. Nestes ambientes adversos, a falha do equipamento transcende a manutenção padrão; representa um grave risco ambiental e uma ameaça imediata à segurança do pessoal.
Dimensionando e selecionando uma válvula de retenção de linha de gás
O manuseio de meios gasosos apresenta desafios físicos únicos em comparação com líquidos incompressíveis. Os gases são altamente compressíveis e apresentam densidades de massa significativamente mais baixas. Portanto, eles exercem muito menos força cinética para manter um disco interno pesado totalmente aberto. Se uma válvula de retenção da linha de gás for dimensionada incorretamente – especificamente, se for superdimensionada para uma determinada vazão – a baixa velocidade não conseguirá manter o disco aerodinamicamente estável.
Esta instabilidade resulta em vibração, um ciclo altamente destrutivo onde o disco abre e fecha rapidamente contra a sede metálica. Se não for controlada, a trepidação causa desgaste prematuro, degradação da sede e falha mecânica em poucos dias. Para evitar isso de forma proativa, as aplicações de gás exigem molas calibradas com precisão, pressões de fissuração mais baixas e assentos metal-metal especializados, projetados para suportar impactos de alta frequência. Além disso, qualquer componente implantado nessas tubulações críticas deve aderir estritamente aos padrões API 6D e API 594, garantindo que possam suportar a pressão operacional máxima permitida e, ao mesmo tempo, fornecer um fechamento impenetrável.
Geração de vapor e energia: especificando sua válvula de retenção de caldeira e válvula de retenção de vapor
Os perigos do refluxo do vapor
Na geração de energia e no aquecimento industrial pesado, o vapor é um meio altamente energético e potencialmente perigoso. Ao contrário dos líquidos estáveis, o vapor está sujeito a mudanças de fase rápidas e imprevisíveis, flashes e cavitação, dependendo de flutuações sutis de pressão e temperatura. Quando o fluxo reverso ocorre em uma linha de vapor ativo, geralmente desencadeia o golpe de aríete induzido por condensação. Este choque hidráulico violentamente explosivo é capaz de romper grossos tubos de aço, quebrar suportes de tubos e danificar gravemente turbinas a jusante. Para mitigar esses riscos catastróficos, as instalações devem implementar controles de fluxo direcional altamente projetados, capazes de responder instantaneamente a inversões repentinas de pressão.
Requisitos da válvula de retenção da caldeira
O sistema de água de alimentação atua como a salvação absoluta de qualquer operação de caldeira industrial. Uma válvula de retenção da caldeira é normalmente instalada na linha principal de água de alimentação da caldeira, posicionada diretamente entre a bomba de alimentação de alta pressão e o tambor da caldeira. Sua função principal é permitir que água de alta pressão entre na caldeira, evitando agressivamente que o vapor superaquecido de pressão ainda mais alta volte para o sistema de abastecimento de água se a bomba desligar inesperadamente.
Como a água de alimentação da caldeira é frequentemente tratada com sequestrantes de oxigênio agressivos e opera em temperaturas elevadas, esse componente específico deve oferecer resistência excepcional tanto a choques térmicos rápidos quanto à corrosão química. Uma falha aqui não apenas paralisa o ciclo termodinâmico de toda a planta, mas também representa um risco letal à segurança do pessoal da planta devido ao potencial de retorno de vapor de alta pressão.
Materiais e design da válvula de retenção de vapor
Materiais padrão de latão ou ferro fundido comercial básico são totalmente inadequados para serviços de vapor de alta pressão. Em vez disso, uma válvula de retenção de vapor dedicada deve ser forjada ou fundida a partir de ligas avançadas capazes de manter a resistência à tração estrutural durante ciclos extremos de expansão e contração térmica.
Para aplicações padrão de vapor saturado, aço carbono forjado como ASTM A105 ou aço fundido de alta qualidade como WCB serve como padrão da indústria. No entanto, para aplicações de vapor superaquecido comuns na geração de energia moderna, os engenheiros devem atualizar para ligas de aço contendo 1,25% de cromo e 0,5% de molibdênio. Esses materiais especializados resistem à deformação por fluência e grafitização em temperaturas superiores a 750 graus Fahrenheit. Além disso, o acabamento interno é frequentemente revestido com ligas à base de cobalto para evitar trefilação e erosão causadas por vapor de alta velocidade e partículas microscópicas em suspensão.
Química e Petroquímica: Obtendo Prevenção de Fluxo Confiável
Manuseio de meios corrosivos e tóxicos
Os setores de processamento químico e petroquímico lidam com fluidos altamente ácidos, intensamente cáusticos ou letalmente tóxicos. Nestes ambientes altamente regulamentados, o mandato operacional é a contenção absoluta. Uma emissão fugitiva menor que possa ser tolerada em uma linha de serviço público municipal pode resultar em exposição tóxica do pessoal, condições atmosféricas explosivas ou contaminação ambiental grave em uma fábrica de produtos químicos. Consequentemente, a prevenção de fluxo projetada com precisão permanece como um pilar fundamental dos protocolos de segurança da planta.
Seleção de materiais para serviços químicos
A metalurgia padrão degrada-se rapidamente quando exposta a meios agressivos como ácido sulfúrico concentrado, cloro gasoso úmido ou hidróxido de sódio. Portanto, especificar uma válvula de retenção química requer uma compreensão meticulosa da compatibilidade do fluido. Os aços inoxidáveis austeníticos, particularmente o aço inoxidável 316, servem como base confiável devido ao seu conteúdo protetor de molibdênio, que resiste efetivamente à corrosão localizada.
Para concentrações mais altas de cloretos ou níveis extremos de pH, os engenheiros devem atualizar para aços inoxidáveis Duplex ou Super Duplex. Eles oferecem alta resistência à tração e resistência excepcional à corrosão sob tensão. Nos ambientes oxidativos mais severos, ligas exóticas à base de níquel tornam-se necessárias. Alternativamente, os revestimentos de politetrafluoroetileno são frequentemente utilizados para proporcionar uma barreira quimicamente inerte e não reativa entre o meio volátil e o corpo metálico.
Os desafios únicos de uma válvula de retenção de hidrogênio
Com a rápida expansão da economia global do hidrogénio verde, a procura por controlo especializado do fluxo de hidrogénio está a aumentar. Os relatórios da indústria destacam que os equipamentos padrão prontos para uso estão sendo rapidamente eliminados dessas instalações avançadas em favor de designs específicos para hidrogênio com emissões ultrabaixas. O hidrogênio apresenta um dos desafios de controle de fluidos mais difíceis na indústria moderna. Sendo a menor molécula do universo, ela escapa facilmente através de porosidades microscópicas em peças fundidas de metal padrão e materiais de vedação convencionais.
Além disso, átomos de hidrogênio altamente pressurizados podem difundir-se diretamente na estrutura cristalina de certos aços carbono. Isso causa um fenômeno perigoso conhecido como fragilização por hidrogênio, levando a fraturas mecânicas repentinas e imprevisíveis. Uma válvula de retenção de hidrogênio especializada deve enfrentar exatamente esses desafios moleculares. Os fabricantes utilizam materiais forjados de alta densidade em vez de peças fundidas porosas. Os mecanismos de assentamento apresentam vedações metal-metal ultra-estanques, frequentemente lapidadas até obter um acabamento espelhado, para atender aos rigorosos padrões de emissões fugitivas, como API 624 ou ISO 15848-1. Testes rigorosos de vazamento de hélio também são obrigatórios antes da implantação dessas unidades, já que o hélio imita de perto o comportamento evasivo do hidrogênio.
Controle de Qualidade: Inspeção e Testes em Configurações de Fabricação
Por que a inspeção de válvulas é importante para a segurança final
Nas indústrias de serviços graves, as decisões de aquisição baseadas apenas nas despesas de capital iniciais são fundamentalmente falhas. O verdadeiro custo de uma válvula inclui a sua confiabilidade ao longo de décadas de operação contínua. Um único vazamento interno ou falha estrutural pode desencadear o desligamento emergencial da planta. Isto custa às instalações centenas de milhares de dólares em perda de produção por dia, para não mencionar o potencial para incidentes de segurança catastróficos. Portanto, o controle de qualidade rigoroso e empírico no nível da fabricação atua como a principal salvaguarda para a segurança final.
Procedimentos de teste padrão API 598 e ASME B16.34
Fabricantes respeitáveis submetem cada unidade a uma bateria de avaliações não destrutivas exaustivas e testes de pressão antes de sair da instalação. Os padrões ouro universalmente reconhecidos para testes são API 598 e ASME B16.34.
- Teste hidrostático do invólucro: O corpo é preenchido com água e pressurizado a 1,5 vezes sua pressão nominal máxima de trabalho a frio. Este teste crítico verifica a integridade estrutural da peça fundida ou forjada, garantindo que o limite de pressão possa suportar picos extremos do sistema sem ceder.
- Teste de sede de alta pressão: A pressão é aplicada no lado a jusante da válvula fechada a 1,1 vezes a pressão nominal máxima. Os inspetores monitoram cuidadosamente a superfície de assentamento para confirmar se o membro do fechamento veda firmemente contra refluxo severo sem deformação estrutural.
- Teste Pneumático de Baixa Pressão: O ar é introduzido em baixa pressão, variando de 60 a 100 psi. Este teste é crucial para detectar vazamentos microscópicos na sede que testes de água com pressão mais alta podem mascarar temporariamente devido à tensão superficial do fluido.
A importância das certificações da indústria
Os compradores industriais devem exigir provas objetivas de qualidade, em vez de confiar em afirmações de marketing. O fornecimento deve ser estritamente restrito aos fabricantes que mantêm estruturas de gestão de qualidade abrangentes e auditadas. A garantia verificáveis da indústria de certificações — como a ISO 9001, a Diretiva Europeia de Equipamentos de Pressão e monogramas API específicos — fornece evidências empíricas de que a metalurgia, a usinagem de precisão e os protocolos de testes do fabricante atendem consistentemente aos rigorosos padrões de segurança internacionais.
Guia de compra: como escolher as válvulas de retenção industriais certas
O processo de seleção em 4 etapas
A seleção do preventor de refluxo ideal requer uma abordagem metódica e de engenharia. Os engenheiros de instalações utilizam frequentemente um método estruturado para garantir que nenhuma variável crítica do processo seja negligenciada durante a fase de especificação:
- Tamanho e vazão: O dimensionamento adequado é fundamental. A geometria interna deve corresponder à velocidade específica do fluxo e não apenas ao diâmetro do tubo. O cálculo da pressão exata de abertura garante que o disco permaneça totalmente aberto durante a operação normal, evitando vibração e desgaste interno excessivo.
- Temperatura e Pressão: Identifique as condições máximas e mínimas absolutas de operação. Isto determina a classificação de classe de pressão ASME exigida, que varia da Classe 150 à Classe 2500, e garante que a espessura da parede do corpo possa suportar o estresse mecânico com segurança.
- Aplicação e mídia: O estado físico da mídia, seja gás, líquido, vapor ou pasta abrasiva, determina fortemente a geometria interna. Gases compressíveis requerem mecanismos de assentamento e designs de amortecimento muito diferentes dos líquidos incompressíveis.
- Material: Com base na corrosividade e na temperatura máxima da mídia, especifique os materiais exatos do corpo e do acabamento para evitar degradação prematura. A utilização da conformidade NACE é obrigatória se houver presença de gás ácido.
Parceria com um fornecedor comprovado de soluções de válvulas
A compra pronta raramente é suficiente para aplicações de serviços graves. Componentes retirados diretamente de um catálogo muitas vezes falham prematuramente quando submetidos à dinâmica de fluidos exclusiva de uma planta química ou refinaria específica. Os gerentes de compras e engenheiros de instalações devem priorizar a parceria com fabricantes que oferecem suporte robusto de engenharia e consultoria metalúrgica. Ao colaborar com um fornecedor experiente de soluções de válvulas , as equipes podem analisar diagramas de tubulação e instrumentação, calcular dinâmicas de fluidos precisas e fornecer configurações personalizadas que garantem estabilidade operacional a longo prazo.
Conclusão
Válvulas de retenção industriais adequadas são os heróis anônimos da segurança de tubulações. Esteja você instalando uma válvula de retenção de vapor robusta para evitar eventos perigosos de refluxo térmico ou especificando uma válvula de retenção de hidrogênio altamente especializada para conter moléculas voláteis, selecionar o dispositivo de controle direcional correto é vital para a eficiência operacional.
Aplicações de serviço severas não deixam espaço para comprometimento da qualidade. Sempre priorize testes hidrostáticos rigorosos, dimensionamento preciso do fluxo e seleção correta de materiais em vez de economias de custos iniciais. Para garantir que seu próximo projeto de tubulação opere com segurança e eficiência nas próximas décadas, analise a dinâmica precisa dos fluidos do seu sistema e selecione a solução de engenharia apropriada para proteger sua infraestrutura crítica hoje.
Perguntas frequentes
Qual é a diferença entre uma válvula de retenção padrão e uma válvula de retenção industrial?
As válvulas de retenção industriais são projetadas especificamente para ambientes de serviço severos, apresentando altas classificações de pressão ASME, espessuras de parede pesadas e construções metalúrgicas avançadas. Ao contrário das válvulas de encanamento comerciais padrão, elas passam por rigorosos testes hidrostáticos e pneumáticos API 598 para garantir desempenho inflexível sob estresse industrial extremo e altas temperaturas.
Uma válvula de retenção de água pode ser usada como válvula de retenção de linha de gás?
Não, uma válvula de retenção de água geralmente é inadequada e insegura para aplicações de gás. Os gases compressíveis não possuem densidade de fluido para manter os discos de válvula de líquido padrão aerodinamicamente estáveis. Isto requer uma válvula de retenção de linha de gás dedicada com pressões de abertura especificamente calibradas e mecanismos de amortecimento anti-vibração para evitar falhas mecânicas rápidas.
O que causa a falha de uma válvula de retenção de vapor?
Uma válvula de retenção de vapor normalmente falha devido a golpe de aríete induzido por condensação, choque térmico extremo ou dimensionamento inadequado do fluxo. Se a válvula for superdimensionada para a aplicação, a velocidade do vapor não poderá gerar força suficiente para manter o disco aberto. Isso causa vibração rápida que destrói rapidamente as superfícies internas de assentamento e os pinos das dobradiças.
Onde deve ser instalada uma válvula de retenção da caldeira?
Uma válvula de retenção da caldeira deve ser instalada diretamente na linha principal de água de alimentação da caldeira. Normalmente é posicionado horizontal ou verticalmente entre a bomba de água de alimentação de alta pressão e o tambor da caldeira. Muitas vezes é colocado em série com uma válvula de isolamento manual para evitar de forma decisiva que o vapor de alta pressão retroceda para o abastecimento de água.
Quais materiais são melhores para uma válvula de retenção química?
O material ideal depende inteiramente da corrosividade, concentração e temperatura operacional específicas do fluido. Materiais comuns altamente duráveis incluem aço inoxidável 316 para ácidos suaves, ligas Duplex e Super Duplex para ambientes com alto teor de cloreto e revestimentos de polímero avançados para produtos químicos mistos ultraagressivos que exigem contato metálico zero.
Por que é necessária uma válvula de retenção de hidrogênio específica para serviço de H2?
As moléculas de hidrogênio são excepcionalmente pequenas e podem facilmente permear peças fundidas de metal poroso padrão e vedações elastoméricas convencionais. Uma válvula de retenção de hidrogênio dedicada utiliza peças forjadas de alta densidade e assentos de metal com metal ultra lapidados para evitar emissões fugitivas perigosas. Também utiliza ligas específicas para mitigar os riscos estruturais de fragilização por hidrogênio.
Como você testa válvulas de retenção industriais quanto a vazamentos?
Fabricantes respeitáveis testam essas válvulas críticas usando protocolos rigorosos como API 598 e ASME B16.34. Este processo padronizado envolve testes hidrostáticos do casco a 1,5 vezes a pressão de projeto para verificar a integridade estrutural. Isto é seguido imediatamente por testes de assento hidrostático de alta pressão e pneumático de baixa pressão para medir e verificar com precisão as taxas de vazamento permitidas.
As válvulas de retenção industriais precisam ser instaladas em uma direção específica?
Sim, são dispositivos de segurança estritamente unidirecionais e devem ser instalados exatamente de acordo com a seta direcional de vazão permanentemente fundida ou forjada no corpo da válvula. Além disso, os engenheiros de instalação devem verificar se o projeto interno específico da mola e do disco está aprovado para orientações de tubulação horizontal, vertical para cima ou vertical para baixo.
