Válvulas de retenção de linha de gás para sistemas de gás natural e dutos

Em gasodutos perigosos de gás natural, o controle de fluxo unidirecional não é apenas uma meta operacional. É um mandato de segurança estrito. Quando o refluxo atinge uma linha de transmissão de alta pressão, as consequências vão muito além da mera ineficiência. O fluxo reverso destrói estações de compressão a montante. Isso desencadeia falhas catastróficas no sistema. Em última análise, coloca o pessoal da fábrica em grave risco.

A válvula de retenção da tubulação serve como a principal linha de defesa automatizada contra essas ameaças mecânicas. Ao contrário das válvulas de controle acionadas, esses componentes funcionam inteiramente por conta própria. Eles dependem estritamente da dinâmica de fluidos interna do sistema de tubulação para bloquear instantaneamente o fluxo reverso. Este guia técnico detalha exatamente o que os gerentes de compras, engenheiros de tubulação e técnicos de campo precisam entender. Abordaremos mecanismos operacionais fundamentais, critérios avançados de dimensionamento e seleção de materiais para ambientes complexos e de alta pressão para garantir confiabilidade a longo prazo e conformidade regulatória rigorosa.

Principais conclusões

• As válvulas de retenção de dutos são dispositivos de segurança autoatuantes projetados especificamente para bloquear o fluxo reverso e proteger infraestruturas críticas em redes de gás combustível.
• A seleção adequada requer uma análise rigorosa da velocidade do fluxo, limites aceitáveis ​​de queda de pressão e composições químicas específicas, como a presença de sulfeto de hidrogênio.
• Ambientes de alta pressão exigem adesão absoluta aos padrões globais da indústria, principalmente API 6D e ASME B16.34, para garantir desempenho com vazamento zero.
• Projetos oscilantes e configurações de fluxo axial continuam sendo as escolhas arquitetônicas mais confiáveis ​​para linhas de transmissão midstream devido à sua tolerância a altas velocidades.
• O dimensionamento preciso baseado em cálculos de coeficiente de fluxo e a seleção meticulosa de materiais reduzem drasticamente o tempo de inatividade para manutenção e prolongam o ciclo de vida de toda a tubulação.

Compreendendo o mecanismo de prevenção de refluxo

A Física da Operação Autônoma

Para manter a integridade estrutural de qualquer sistema de transporte de fluidos perigosos, os engenheiros dependem fortemente de dispositivos mecânicos passivos. Essas válvulas operam automaticamente. Eles são governados pela velocidade e pressão do fluxo interno de gás, em vez de atuadores pneumáticos ou elétricos externos. Sob condições normais de operação, o fluxo direto de gás natural exerce pressão contra o elemento de fechamento interno, que normalmente é um disco ou pistão pesado. Esta força cinética empurra o disco para longe da sede, permitindo que o gás passe livremente a jusante.

Quando esse fluxo direto diminui devido a um desligamento do compressor ou a um pico repentino de pressão a jusante, o elemento de fechamento retorna imediatamente à sua sede. Uma métrica crítica de engenharia aqui é a pressão de rachadura. Isto define a pressão mínima exata a montante necessária para superar a resistência mecânica interna da válvula para iniciar o fluxo direto. Assim que o fluxo cessa, o fechamento rápido bloqueia fisicamente o deslocamento do gás para trás, protegendo equipamentos rotativos sensíveis a montante contra surtos violentos.

Por que fluidos compressíveis exigem engenharia especializada

O manuseio de gás natural apresenta desafios dinâmicos de fluidos únicos que simplesmente não existem em aplicações líquidas padrão. Ao contrário da água ou do petróleo bruto, o gás natural é altamente compressível, extremamente inflamável e sujeito a surtos voláteis. Como o gás se comprime e se expande rapidamente, os sistemas de dutos carecem completamente do efeito de amortecimento natural inerente aos sistemas líquidos. Isto submete os componentes internos da válvula a enormes forças de impacto cinético.

Se você instalar uma válvula de retenção de água padrão em uma linha de gás de alta pressão, ela sofrerá rapidamente desgaste interno severo, vibração mecânica e falha total. Conseqüentemente, os equipamentos projetados para gás natural devem apresentar amortecimento interno especializado, pinos de dobradiça resistentes e mecanismos de assentamento de precisão para evitar emissões fugitivas. Eles devem ser explicitamente projetados para lidar com a dinâmica de fluidos compressíveis sem sucumbir à fadiga mecânica prematura.

Tipos comuns de válvulas de retenção de tubulação

Os engenheiros de campo devem combinar cuidadosamente a arquitetura mecânica específica da válvula com os parâmetros operacionais da tubulação. As demandas físicas impostas à infraestrutura determinam qual das configurações a seguir é mais apropriada.

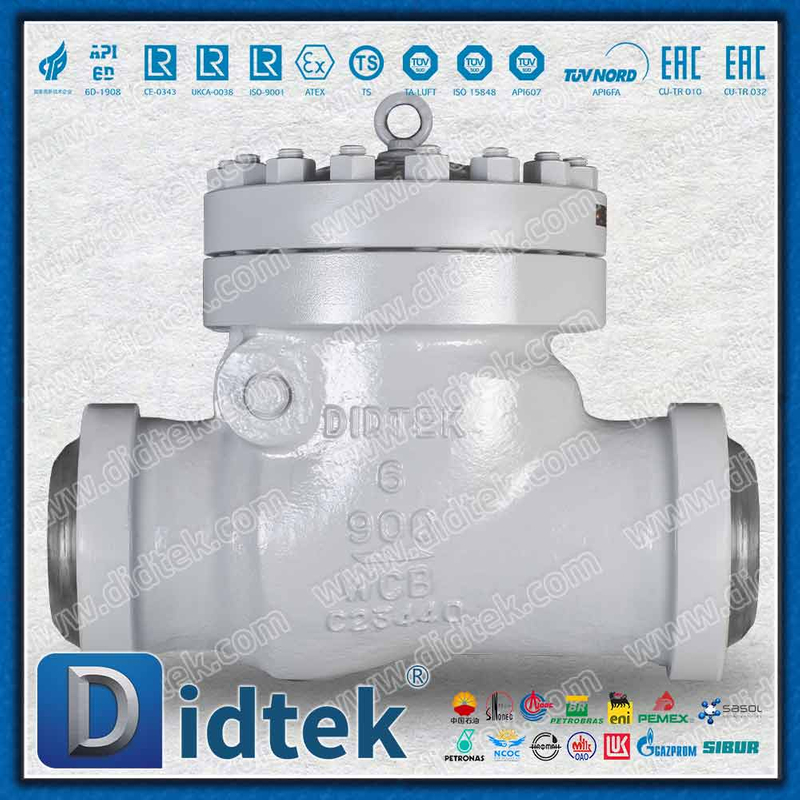

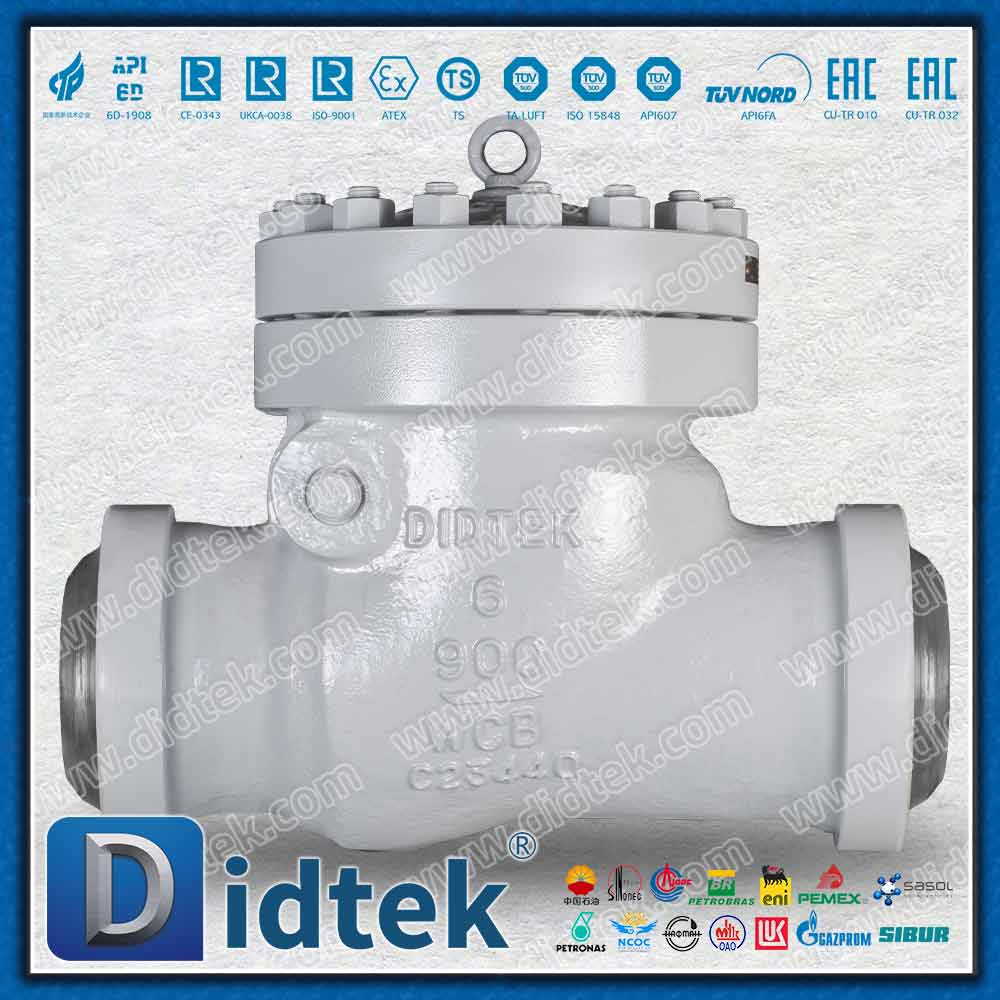

Projetos de balanço para serviços pesados

O design swing é a arquitetura mais tradicional e amplamente utilizada em infraestrutura de dutos. Possui um mecanismo de aba articulado que oscila para fora do assento durante o fluxo para frente. Isto cria um caminho relativamente desobstruído que minimiza a queda de pressão na rede. Quando o fluxo se inverte, a gravidade e a contrapressão forçam o disco pesado de volta contra a sede.

Em sistemas robustos de tubulações que lidam com condições extremas, as variações padrão são totalmente insuficientes. Configurações pesadas tornam-se obrigatórias. Por exemplo, especificar uma API 6D válvula de retenção de gás de alta pressão classificada para 900LB com conexões de solda de topo garante máxima integridade estrutural. A conexão Butt Weld funde permanentemente o corpo da válvula diretamente ao tubo. Isso elimina completamente os caminhos de vazamento mecânico comumente associados às juntas flangeadas, tornando-o a escolha ideal para ambientes de transmissão de alta tensão.

Configurações de fluxo axial

Os projetos de fluxo axial, frequentemente chamados de válvulas anti-slam, utilizam uma arquitetura simplificada e acionada por mola. Isto força o gás a fluir em um caminho anular em torno de um corpo interno central. A principal vantagem da engenharia aqui é o seu rápido tempo de resposta.

Como a mola interna auxilia ativamente no fechamento do disco uma fração de segundo antes de o fluxo de gás reverter completamente, ela evita efetivamente os picos de pressão destrutivos e as batidas mecânicas comumente associadas às linhas de gás altamente compressíveis. Esta ação precisa protege a rede de tubulação mais ampla contra vibrações acústicas severas e choques mecânicos.

Variações de placa dupla e pistão

Os projetos de placa dupla empregam duas placas semicirculares com mola articuladas em um pino central. Durante o fluxo direto, as placas dobram-se juntas para dentro. Após a reversão do fluxo, as molas de torção fecham-nas instantaneamente. O benefício definidor deste design é seu perfil wafer excepcionalmente compacto. Requer espaço mínimo de instalação, o que o torna altamente vantajoso em configurações de estações de compressão compactas.

Por outro lado, os projetos de pistão operam levantando um tampão interno verticalmente de uma sede. Eles são altamente eficazes em situações de alta pressão e baixo fluxo, onde obter uma vedação estanque a bolhas é a prioridade absoluta. A geometria interna fornece inerentemente um efeito de amortecimento, que ajuda a mitigar a oscilação rápida. Isto torna as variações de pistão particularmente adequadas para fluxos de gás pulsantes encontrados imediatamente a jusante de compressores alternativos.

Aplicações em toda a cadeia de fornecimento de energia

As tensões operacionais impostas a um selo mecânico variam drasticamente dependendo da sua localização específica dentro da rede energética mais ampla. Cada setor apresenta obstáculos ambientais e dinâmicos únicos.

Extração e coleta upstream

No setor upstream, os engenheiros implantam válvulas de retenção especializadas de petróleo e gás perto das cabeças dos poços para lidar com o gás natural bruto e não processado diretamente da terra. Este gás da linha de coleta geralmente não é refinado. Contém partículas abrasivas como areia e sujeira, além de elementos altamente corrosivos como água salgada e dióxido de carbono. Os equipamentos utilizados nesses ambientes agressivos devem ser fabricados com ligas endurecidas e resistentes à corrosão, como o aço inoxidável Super Duplex, para resistir à abrasão de fluxo multifásico contínuo.

Transmissão e Compressão Midstream

As operações midstream dependem de uma vasta rede de estações de compressão para repressurizar periodicamente o gás e manter o fluxo por centenas de quilômetros. A prevenção automatizada de refluxo é uma necessidade absoluta no lado de descarga desses compressores. Imagine um cenário em que uma unidade compressora multimilionária desliga inesperadamente devido a uma falha de energia na rede. O gás altamente pressurizado a jusante tentará instantaneamente fluir para trás. Um selo mecânico robusto bloqueia imediatamente esse fluxo reverso, evitando danos catastróficos aos componentes rotativos internos do compressor.

Redes de distribuição a jusante

No sector a jusante, o gás de alta pressão é reduzido, regulado e medido para uso comercial e residencial. Os selos mecânicos instalados nas estações municipais garantem que quedas de pressão localizadas ou mau funcionamento dos equipamentos do consumidor final não causem o retorno do gás às principais linhas de transmissão. Este controle unidirecional rigoroso é vital para manter a estabilidade geral da rede e garantir a precisão da medição comercial.

Navegando pelas tendências do setor e pelos desafios de alta pressão

Olhando para as recentes mudanças do mercado, a infra-estrutura de gasodutos está a passar por uma enorme transformação. Os fornecedores de energia estão a misturar activamente hidrogénio nas redes de gás natural existentes para cumprir metas globais rigorosas de descarbonização. Como as moléculas de hidrogênio são excepcionalmente pequenas, elas escapam facilmente através de vazamentos microscópicos que o gás natural padrão não conseguiria penetrar. Essa mudança em todo o setor força os engenheiros de tubulações a abandonar padrões de vedação desatualizados. A infraestrutura moderna agora exige estritamente um desempenho com vazamento zero, conduzindo uma rápida transição para sedes termoplásticas de alto desempenho e vedações metal-metal usinadas com precisão em todos os novos projetos de tubulações.

Mitigação de choques pneumáticos e batidas de válvulas

Embora o golpe de aríete seja um termo originado em tubulações de líquidos, os sistemas de gás experimentam um fenômeno semelhante e altamente destrutivo, conhecido como choque pneumático. Como o gás se comprime, mudanças repentinas na velocidade do fluxo podem gerar enormes ondas de choque acústicas e mecânicas. Se um disco oscilante padrão fechar tarde demais, essas ondas de choque viajarão pela rede de tubulação, vibrando os suportes dos tubos e potencialmente rompendo os flanges soldados. A utilização de projetos de fluxo axial assistido por mola é a solução de engenharia comprovada para mitigar esse risco específico.

Combate à fissuração por estresse de gás ácido e sulfeto

Quando o gás natural contém concentrações significativas de Sulfeto de Hidrogênio, ele é classificado como gás ácido. Este composto é altamente tóxico e causa graves rachaduras por tensão por sulfeto e fragilização por hidrogênio em componentes padrão de aço carbono. Para combater este ataque químico agressivo, qualquer válvula de retenção de gás natural operando em ambientes ácidos deve cumprir rigorosamente as normas NACE MR0175. Isto exige o uso de metalurgia especializada, como revestimentos de Inconel ou aços carbono rigorosamente tratados termicamente, para evitar falhas estruturais catastróficas.

Guia do comprador de engenharia: critérios de dimensionamento e seleção

Os gerentes de compras e engenheiros de tubulação devem avaliar sistematicamente vários critérios técnicos antes de emitir um pedido de compra. Uma abordagem precisa garante desempenho, segurança e longevidade ideais do sistema. Não confie em suposições ao lidar com fluidos combustíveis.

Cálculo do coeficiente de fluxo

Um dos erros de engenharia mais frequentes é combinar o tamanho da válvula diretamente com o tamanho da tubulação sem calcular o coeficiente de fluxo com base na velocidade real do gás. Se uma unidade for superdimensionada, o fluxo de fluido não gerará força cinética suficiente para manter o disco interno totalmente aberto. Isto faz com que o elemento de fecho salte repetidamente contra o assento. Este fenômeno destrutivo, conhecido como trepidação, destrói rapidamente os pinos das dobradiças e as guarnições internas. Por outro lado, uma unidade subdimensionada restringe o fluxo e cria quedas de pressão inaceitáveis ​​na rede de transmissão.

Classificações correspondentes de pressão e temperatura

Os componentes da tubulação devem corresponder precisamente à classe de pressão ANSI do sistema, que normalmente varia da Classe 150 até a Classe 2500 para aplicações industriais pesadas. O invólucro estrutural deve manter sua integridade na pressão máxima de trabalho permitida e em flutuações extremas de temperatura. Por exemplo, as temperaturas dos gases podem cair drasticamente durante a redução da pressão devido ao efeito Joule-Thomson. Isso determina se o aço carbono padrão é suficiente ou se o aço carbono para baixa temperatura é estritamente necessário.

Especificando conexões finais

O método utilizado para fixar o equipamento à tubulação é uma consideração fundamental de segurança. As conexões flangeadas de face elevada permitem instalação mais fácil e manutenção de rotina. No entanto, em linhas de transmissão de alta pressão onde a prevenção de vazamentos é a maior prioridade, as conexões de solda de topo são fortemente preferidas. Ao fundir permanentemente o metal ao tubo, as conexões de solda de topo eliminam totalmente a junta mecânica do flange e o risco associado de rupturas catastróficas da junta.

Padrões e certificações obrigatórias da indústria

Para garantir segurança absoluta, os dispositivos de controle de fluxo industrial devem ser fabricados, testados e certificados de acordo com rígidos padrões internacionais. A operação de equipamentos não certificados num gasoduto combustível apresenta riscos inaceitáveis.

• Especificação API 6D para válvulas de tubulação: Este é o padrão principal para sistemas de tubulação de longa distância. Uma unidade com o monograma API 6D foi rigorosamente avaliada para aplicações em petróleo e gás natural, determinando rigorosas tolerâncias de projeto e fabricação.
• ASME B16.34: Esta norma rege as classificações de pressão-temperatura, dimensões mínimas de espessura de parede e materiais de forjamento permitidos, garantindo que o invólucro físico possa suportar a classe de pressão especificada sem romper.
• Inspeção e Teste API 598: Descreve os procedimentos de teste obrigatórios que o fabricante deve realizar antes do envio. Isso inclui testes de carcaça hidrostática de alta pressão e testes de sede pneumática de baixa pressão para garantir vazamento zero.
• Teste de incêndio API 6FA: No caso de incêndio na instalação, o limite de pressão deve ser mantido e a unidade deve apresentar vazamento mínimo, mesmo que os componentes elastoméricos macios derretam. A certificação de segurança contra incêndio não é negociável para aplicações de gases inflamáveis.

Melhores práticas de instalação e manutenção em campo

Mesmo equipamentos da mais alta qualidade e perfeitamente especificados falharão prematuramente se forem instalados incorretamente ou negligenciados durante sua vida útil operacional. A execução em campo é tão crítica quanto o projeto de engenharia inicial.

Orientação estrita de instalação

Esses dispositivos mecânicos são altamente direcionais e sensíveis à orientação de instalação em relação à gravidade. Uma seta lançada diretamente no corpo de aço indica explicitamente a direção de fluxo necessária. Os projetos de giro padrão dependem parcialmente da gravidade para auxiliar o fechamento do disco. Portanto, eles apresentam desempenho ideal em linhas horizontais. Eles podem ser instalados em linhas verticais somente se o fluxo de gás estiver subindo. Instalar um design oscilante em linha vertical com fluxo descendente impedirá que o disco assente, tornando o mecanismo de segurança completamente inútil.

Inspeção acústica e solução de problemas

Embora as válvulas autônomas geralmente exijam pouca manutenção em comparação com as unidades de controle acionadas, elas não são dispositivos do tipo “instale e esqueça”. Os operadores de campo devem realizar inspeções acústicas de rotina. Quando um técnico está próximo à linha de descarga de uma estação de compressão, os dispositivos de escuta podem detectar facilmente os sons metálicos da vibração interna. Isso indica instantaneamente que a unidade está superdimensionada ou que o pino da dobradiça está falhando. Muitos designs modernos de entrada superior permitem que os técnicos removam o capô pesado e substituam os acabamentos internos em linha, reduzindo significativamente o tempo de inatividade para manutenção e os custos de levantamento pesado.

Conclusão

Escolher a válvula de retenção de tubulação correta é uma decisão crítica de engenharia que determina a segurança fundamental de toda a sua infraestrutura. Requer um equilíbrio preciso entre a compreensão da pressão da tubulação, velocidade do fluido e compatibilidade metalúrgica complexa. Ao investir em equipamentos de alta qualidade com certificação API 6D, adaptados ao seu ambiente específico, os operadores podem evitar falhas mecânicas catastróficas e tempos de inatividade extremamente dispendiosos das instalações. A instalação adequada em campo e a manutenção acústica proativa prolongarão ainda mais a vida útil do equipamento. Para garantir que seu próximo projeto de tubulação atenda aos mais altos padrões de segurança e desempenho, explore a ampla gama de soluções de engenharia da Didtek Valve para encontrar o ajuste técnico exato para sua aplicação.

Perguntas frequentes

Qual é a diferença entre uma válvula de retenção de gás natural e uma válvula de retenção de líquido?

As unidades de gás natural são projetadas especificamente para lidar com fluidos altamente compressíveis. Eles apresentam mecanismos de amortecimento internos especializados e materiais de sede mais justos para acomodar a rápida expansão do gás e evitar emissões fugitivas. As unidades de líquido são projetadas para fluidos não compressíveis como água, toleram diferentes quedas de pressão e geralmente não possuem a vedação rigorosa à prova de bolhas necessária para gases perigosos e inflamáveis.

Uma válvula de retenção oscilante pode ser usada para gás de alta pressão?

Sim, projetos de oscilação para serviços pesados ​​classificados para Classe 900, Classe 1500 ou Classe 2500 são comumente usados ​​em aplicações de transmissão de alta pressão. No entanto, eles devem ser estritamente projetados de acordo com os padrões API 6D e apresentar configurações de assentamento metal-metal apropriadas e conexões de solda de topo para suportar tensões mecânicas intensas e evitar vazamentos.

Onde uma válvula de retenção de tubulação deve ser instalada?

Eles normalmente são instalados imediatamente a jusante de equipamentos rotativos críticos, como bombas e compressores alternativos, bem como estações de medição comerciais. Eles são essenciais em qualquer ponto da rede de tubulação onde o fluxo reverso possa contaminar o fornecimento de gás, prejudicar a precisão da medição ou causar graves danos mecânicos à infraestrutura a montante.

O que causa vibração interna da válvula?

A vibração é causada predominantemente pela instalação de uma unidade superdimensionada. Se a velocidade do fluxo de fluido não for suficientemente elevada para gerar a força cinética necessária para empurrar e manter o disco pesado totalmente aberto, o elemento de fecho saltará rapidamente para abrir e fechar contra a sede. Esta oscilação violenta contínua leva a um desgaste mecânico severo nos pinos da dobradiça e a uma eventual falha estrutural.

Como você evita o fechamento de válvulas em um gasoduto de gás natural?

A batida da válvula é mitigada de forma mais eficaz especificando o fluxo axial ou configurações sem batida assistidas por mola. Esses projetos altamente projetados utilizam molas internas que forçam ativamente o disco a fechar uma fração de segundo antes que o fluxo de gás direto seja completamente revertido. Este tempo preciso evita a geração de ondas de choque pneumáticas destrutivas e vibrações acústicas.

Com que frequência as válvulas de retenção de tubulações devem ser inspecionadas?

A frequência da inspeção depende muito do ambiente de serviço. Em linhas de gás natural limpas e secas, uma inspeção acústica e visual padrão a cada 12 a 18 meses normalmente é suficiente. No entanto, em linhas de coleta a montante severas que lidam com fluxos multifásicos abrasivos ou gás ácido altamente corrosivo, os engenheiros recomendam inspeções trimestrais para detectar sinais precoces de desgaste interno ou rachaduras por tensão de sulfeto antes que ocorra uma falha catastrófica.

Uma válvula de retenção pode falhar ao abrir em uma linha de gás?

Sim, falhar na abertura é um risco crítico de segurança. Isso normalmente acontece quando detritos, como escória de soldagem ou areia, ficam presos entre o disco e a sede. Também pode ocorrer se vibrações internas intensas fizerem com que o pino da dobradiça se rompa totalmente, deixando o disco permanentemente preso na posição aberta. O monitoramento rotineiro da queda de pressão em todo o corpo da válvula ajuda os operadores a detectar esse modo de falha antecipadamente.
