Válvulas de retenção de aço inoxidável versus aço carbono

Uma válvula mal aplicada pode destruir silenciosamente todo um sistema de tubulação industrial. O refluxo não é apenas um pequeno inconveniente. Causa danos catastróficos à bomba, contaminação grave de fluidos e enormes riscos à segurança. Já vi linhas de processamento inteiras serem fechadas simplesmente porque uma equipe de compras escolheu o metal errado para um ambiente corrosivo.

A escolha exata do material correto evita essas falhas caras e perigosas. Os engenheiros enfrentam constantemente o dilema de escolher entre opções de aço inoxidável e carbono. Um oferece domínio estrutural absoluto sob extrema pressão. O outro fornece uma proteção impenetrável contra a corrosão química.

Neste guia, você aprenderá como avaliar propriedades metalúrgicas, calcular custos de longo prazo e analisar fatores ambientais para especificar o componente perfeito para seu próximo projeto de serviços pesados.

Principais conclusões

• Resistência à corrosão: Uma liga inoxidável é a escolha superior para ambientes corrosivos, fluidos ácidos e aplicações sanitárias devido ao seu alto teor de cromo e camada de óxido autocurativa.
• Resistência e Calor: O aço carbono oferece excepcional resistência à tração e tolerância a altas temperaturas. Ele continua sendo o padrão industrial intransigente para linhas de óleo, gás e vapor superaquecido de alta pressão.
• Eficiência de custos: O aço carbono apresenta um custo inicial de aquisição mais baixo. No entanto, o aço inoxidável geralmente produz um retorno do investimento muito melhor a longo prazo em ambientes agressivos devido aos requisitos de manutenção significativamente mais baixos.
• Opções alternativas: As opções de aço forjado proporcionam integridade estrutural máxima para tubulações menores e de alta tensão. O ferro fundido serve como uma alternativa altamente econômica para sistemas de água municipais não corrosivos e de baixa pressão.

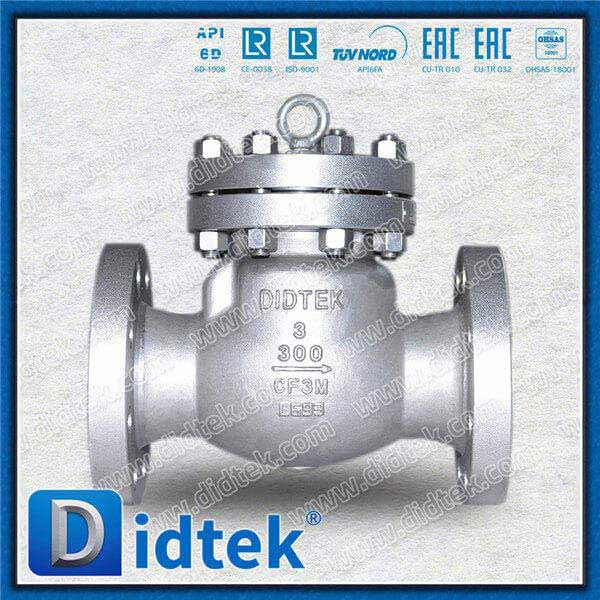

O que é uma válvula de retenção de aço inoxidável?

Pense neste componente como a linha final de defesa do seu pipeline. Uma válvula de retenção inoxidável permite que o fluido flua em apenas uma direção. Esta operação unidirecional evita efetivamente o fluxo reverso, um fenômeno que destrói facilmente bombas ou compressores a jusante. O que distingue esta válvula das alternativas padrão de carbono é a sua composição metalúrgica única.

Para ser oficialmente classificada como inoxidável, a liga de aço deve conter no mínimo 10,5% de cromo. Quando exposto ao oxigênio, esse cromo reage para formar uma camada passiva microscópica e autocurativa de óxido de cromo na superfície do metal. Esta barreira invisível bloqueia ativamente a ferrugem e a degradação química. As classes de fundição industrial comuns incluem ASTM A351 CF8M e CF3M. Essas classes utilizam elementos adicionais como níquel e molibdênio para aprimorar métricas de desempenho específicas sob forte pressão.

O mecanismo interno depende inteiramente da dinâmica dos fluidos, e não da atuação externa. Dependendo do projeto interno, a pressão direta do fluido força a abertura da válvula. Assim que o fluxo para ou tenta reverter, a gravidade ou a tensão da mola forçam o disco de volta para o anel de sede renovável, vedando hermeticamente a tubulação.

Resistência à corrosão incomparável

A principal vantagem de engenharia deste material é a sua profunda resistência à oxidação e ao ataque químico. Especificamente, o Grau 316 contém 2 a 3 por cento de molibdênio. Esta adição o torna altamente eficaz na resistência à corrosão por pites e frestas em ambientes com alto teor de cloreto. Conseqüentemente, continua sendo uma especificação essencial para o gerenciamento de meios agressivos, como soluções ácidas, produtos químicos alcalinos e água do mar bruta.

Versatilidade extrema em temperaturas

Os aços inoxidáveis ​​austeníticos fazem algo notável. Eles mantêm sua integridade mecânica mesmo com grandes oscilações de temperatura. Ao contrário das ligas de carbono padrão, elas não passam pela transição dúctil-frágil que causa súbitas fissuras catastróficas. Eles funcionam excepcionalmente bem em ambientes criogênicos até 320 graus Fahrenheit negativos, mantendo simultaneamente a estabilidade estrutural em aplicações de processamento de alta temperatura.

Sanitário e fácil de limpar

A superfície não porosa e altamente polida evita o acúmulo de bactérias e biofilme. Essa característica higiênica o torna um requisito obrigatório para as indústrias de alimentos, bebidas e farmacêutica. Ele suporta facilmente lavagens químicas agressivas e esterilização a vapor com bolhas exigidas pelos rígidos padrões sanitários FDA e 3-A.

O que é uma válvula de retenção de aço carbono?

Fabricada a partir de uma liga que consiste principalmente de ferro e carbono, uma válvula de retenção de aço carbono é projetada para resistência bruta. Ao contrário do seu homólogo inoxidável, falta-lhe o elevado teor de crómio necessário para formar uma camada anticorrosiva passiva. Em tubulações industriais pesadas, classes de fundição padrão como ASTM A216 WCB ou WCC são frequentemente utilizadas por engenheiros de tubulação para linhas de grande diâmetro variando de 2 a 36 polegadas.

O teor específico de carbono determina a dureza e a resistência à tração do material. Níveis mais elevados de carbono produzem um corpo de válvula muito mais duro, embora reduzam ligeiramente a ductilidade geral. Essas válvulas operam usando exatamente os mesmos mecanismos fundamentais para evitar o refluxo, mas são implantadas em condições ambientais totalmente diferentes.

Resistência à tração excepcional

O aço carbono é mundialmente conhecido por suas excelentes propriedades mecânicas. Oferece excepcional resistência à tração e ao escoamento. Isso permite que a tampa aparafusada e o corpo da válvula resistam à imensa pressão interna e ao estresse mecânico extremo sem empenar. Ele atende facilmente às classificações de pressão ASME Classe 150 a 2.500, tornando-o o material preferido para tubulações de transmissão entre países.

Tolerância a altas temperaturas

Para aplicações que envolvem sistemas de fluido térmico, vapor superaquecido ou hidrocarbonetos de alta temperatura, este material tem um desempenho admirável. As classes padrão podem operar com segurança em ambientes que atingem até 800 graus Fahrenheit sem perder sua capacidade de conter pressão. Essa estabilidade térmica garante operação segura e contínua em usinas de geração de energia e refinarias de petróleo.

Custo-benefício

Do ponto de vista estrito de aquisição, o aço carbono é significativamente mais econômico para fabricar e comprar. As matérias-primas são abundantes e mais baratas. Além disso, o processo de usinagem é geralmente menos complexo e desgasta as ferramentas mais lentamente. Para grandes megaprojetos industriais que exigem centenas de válvulas de grande diâmetro, a especificação do aço carbono reduz drasticamente os gastos de capital iniciais.

O problema: suscetibilidade à ferrugem

A principal limitação é a sua grave vulnerabilidade à oxidação. Quando exposto à umidade, oxigênio ou produtos químicos corrosivos, o aço carbono não tratado enferruja, incrusta e degrada rapidamente. Para mitigar esta falha fatal, estas válvulas devem ser usadas estritamente para meios não corrosivos, como óleo lubrificante ou gás natural seco. Alternativamente, devem ser meticulosamente protegidos com revestimentos exteriores especializados e inibidores de ferrugem.

Tendências globais da indústria e mudanças de mercado

Análises recentes do mercado industrial indicam uma mudança notável nas estratégias globais de aquisição de tubulações. Com a rápida expansão de iniciativas de energia verde, como o processamento de hidrogênio verde e usinas avançadas de dessalinização por osmose reversa, há uma demanda crescente por ligas inoxidáveis ​​e duplex de alta qualidade. Os engenheiros de instalações modernas estão cada vez mais priorizando os custos do ciclo de vida de longo prazo em detrimento das despesas de capital iniciais para atender a conformidades ambientais mais rigorosas e mandatos de vazamento zero.

Em contraste, o aço carbono padrão continua a deter uma enorme participação no mercado global. Esta procura é fortemente impulsionada pela expansão incessante da infra-estrutura global de gás natural liquefeito e dos gasodutos petroquímicos tradicionais. Nestes sectores, a contenção de alta pressão e a força estrutural bruta continuam a ser as principais preocupações. Também estamos vendo uma tendência em que as equipes de compras favorecem os fabricantes com rígidos controles internos de fundição, garantindo que a química dos oligoelementos atenda aos rigorosos padrões API e ASME, independentemente da liga escolhida.

Comparação cara a cara: avaliando os metais

Para facilitar decisões objetivas de engenharia, as equipes de compras devem avaliar esses materiais através de métricas de desempenho padronizadas. Abaixo está uma análise comparativa de seus principais atributos em um ambiente industrial.

Corrosão e Resistência Química

Em ambientes úmidos, químicos ou offshore, o aço inoxidável é o vencedor indiscutível. Sua camada passiva de óxido de cromo fornece proteção contínua e auto-reparável contra degradação interna e externa. O aço carbono é estritamente reservado para meios não corrosivos. Se o aço carbono for utilizado em um sistema de água sem revestimento interno espesso, o óxido de ferro inevitavelmente contaminará o fluxo de fluido. Esta ferrugem eventualmente compromete o limite de pressão estrutural.

Classificações de pressão e temperatura

Ambos os materiais suportam facilmente pressões extremas, frequentemente classificadas até a classe ASME 2500. No entanto, seu manuseio de temperatura determina sua aplicação. O aço carbono é excelente para ambientes de alto calor, como linhas de vapor de caldeiras, mas torna-se perigosamente frágil em temperaturas abaixo de zero. Por outro lado, o aço inoxidável mantém a sua ductilidade em aplicações criogênicas, tornando-o obrigatório para sistemas de manuseio de nitrogênio líquido.

Métodos de fabricação: aço forjado versus aço fundido

Além da composição química bruta, o processo de fabricação altera fundamentalmente as propriedades mecânicas da válvula. Ambas as ligas podem ser formadas por forjamento ou fundição. A escolha ideal depende muito do tamanho do tubo e da pressão do sistema.

O Design Forjado

Forjar envolve moldar blocos sólidos de metal usando extrema energia térmica e mecânica localizada. Essa intensa força compressiva alinha a estrutura granular do metal ao contorno da válvula, resultando em um material altamente denso e uniforme.

O principal benefício de uma válvula de retenção de aço forjado é a eliminação completa de vazios internos, bolsas de gás e porosidade. Em conformidade com os rígidos padrões API 602, isso cria um componente com integridade estrutural e resistência à fadiga superiores. Como o custo do forjamento de componentes maciços é proibitivo, essas válvulas são normalmente restritas a tubulações de pequeno diâmetro, geralmente de meia polegada a 2 polegadas. Eles são o padrão absoluto para aplicações de extrema alta pressão, como sistemas hidráulicos Classe 800 a 1500 e linhas de instrumentação.

O design do elenco

A fundição envolve derreter a liga de aço até o estado líquido e despejá-la em um molde pré-projetado de areia ou cerâmica. Depois que o metal esfria e solidifica, ele é ejetado do molde e usinado até suas tolerâncias finais exatas.

A fundição é altamente versátil e econômica para a produção de geometrias internas complexas e componentes de grande escala. Para tubulações com diâmetro superior a 2 polegadas, utilizar a fabricação fundida é o método mais prático. É universalmente usado para grandes mecanismos de placa dupla API 594 e mecanismos oscilantes API 6D, onde o forjamento seria fisicamente impossível ou economicamente inviável.

Onde o ferro fundido se encaixa?

Embora as ligas de alta qualidade dominem as indústrias extremas, o ferro fundido continua a ser um produto básico em setores de engenharia menos exigentes. O ferro fundido contém um teor de carbono mais alto do que o aço padrão, juntamente com silício para auxiliar no processo de vazamento.

A principal vantagem do ferro fundido é sua alta fundibilidade, excelente usinabilidade e custo extremamente baixo. Ele amortece efetivamente a vibração e opera silenciosamente em ambientes comerciais. No entanto, possui uma resistência à tração significativamente menor e é notoriamente frágil. Ele simplesmente não pode suportar choques mecânicos severos, golpes de aríete repentinos ou pressões extremamente altas sem fraturar.

Portanto, o ferro fundido deve ser especificado para aplicações de baixa pressão e temperatura ambiente. É o padrão indiscutível da indústria para redes municipais de distribuição de água, sistemas HVAC comerciais e instalações básicas de gerenciamento de águas residuais. Para essas aplicações, ele fornece uma solução confiável e econômica, sem engenharia excessiva do sistema.

Aplicações Industriais: Guia de Seleção de Materiais

A seleção do material correto exige a correspondência meticulosa das propriedades metalúrgicas com as demandas específicas do seu setor.

Petróleo, Gás e Petroquímica

O processamento de hidrocarbonetos, o transporte de petróleo bruto e as linhas de gás natural normalmente envolvem pressões e temperaturas perigosamente altas. No entanto, a mídia em si não é corrosiva. O aço carbono oferece a resistência à tração e estabilidade térmica necessárias a um preço altamente competitivo. Para linhas de instrumentação de pequeno diâmetro em plataformas offshore, variantes forjadas são utilizadas para lidar com quedas extremas de pressão com segurança.

Alimentos, bebidas e produtos farmacêuticos

A higiene é a principal preocupação em indústrias altamente regulamentadas. O equipamento de processamento é submetido a procedimentos frequentes de limpeza no local e vapor no local, usando agentes de limpeza alcalinos e ácidos agressivos. A liga 316 resiste a esses produtos químicos cáusticos, evita a adesão bacteriana e está em total conformidade com as rigorosas regulamentações da FDA.

Marinha e Dessalinização

A água salgada é altamente corrosiva para metais industriais padrão. Em ambientes marinhos, plataformas offshore e usinas de dessalinização por osmose reversa, a alta concentração de cloretos rapidamente corrói e destrói o aço carbono. Classes ricas em molibdênio ou ligas Duplex fornecem a defesa necessária contra a corrosão sob tensão induzida por cloreto.

Análise de custos e ROI de longo prazo

Ao adquirir componentes para sistemas de tubulação de grande escala, você deve avaliar mais do que apenas o preço inicial de compra. O impacto financeiro de uma válvula se estende por todo o seu ciclo de vida operacional. Compreender o custo total de propriedade é fundamental para fazer um investimento sólido.

Dinâmica inicial de preços de materiais

O custo inicial é fortemente ditado pelos preços das matérias-primas e pela complexidade de fabricação. O ferro fundido representa a opção mais econômica. Subindo na faixa de preços, o aço carbono oferece um excelente equilíbrio entre preço acessível e resistência mecânica. Ele fornece resistência à tração robusta sem o preço premium.

No topo do nível de preços padrão está o aço inoxidável. O custo inicial mais alto é impulsionado pela inclusão de elementos de liga caros, como cromo, níquel e molibdênio. Além disso, este metal é notoriamente difícil de usinar. Ele tende a endurecer durante a fabricação, exigindo ferramentas de corte especializadas e velocidades de usinagem mais lentas. Posteriormente, isso aumenta as despesas gerais de mão de obra e de produção.

Custo total de propriedade e realidade de campo

Embora uma unidade de aço carbono possa economizar 30% em custos iniciais de compra para um projeto, instalá-la no ambiente errado resulta em um ROI desastroso.

Imagine uma instalação processando águas residuais levemente ácidas. Se um componente de carbono inferior for instalado para reduzir custos iniciais, o meio ácido corrói rapidamente o pino da dobradiça interna. Em poucos meses, o mecanismo interno se degrada, levando à falha mecânica e ao fluxo reverso. As consequências financeiras incluem:

• Tempo de inatividade do sistema: Interromper a produção para isolar e substituir a unidade com falha pode custar dezenas de milhares de dólares por hora em perda de receita.
• Custos trabalhistas: A implantação de pessoal de manutenção especializado para reparos de emergência é significativamente mais cara do que a manutenção de rotina.
• Riscos de segurança: O refluxo em linhas de produtos químicos leva a danos catastróficos nas bombas, derramamentos ambientais e graves riscos de segurança.

Em ambientes corrosivos, investir inicialmente em um componente de alta liga garante décadas de operação confiável. O custo inicial mais elevado é rapidamente compensado pela eliminação total dos custos de substituição e tempo de inatividade.

Quatro etapas para especificar o componente correto

Selecionar o projeto correto é um exercício preciso de engenharia. Uma abordagem sistêmica garante que o componente escolhido opere com segurança dentro dos parâmetros definidos da rede de tubulação.

Analise a mídia fluida

A composição química e o estado físico do fluido representam os fatores mais críticos. Se o sistema transportar ácidos, álcalis, cloretos ou produtos químicos reativos, os metais de alta liga não serão negociáveis. Para hidrocarbonetos não corrosivos e vapor superaquecido, o carbono é o padrão da indústria.

Determine as classificações de pressão e temperatura

Cada válvula industrial deve cumprir rigorosas classificações de pressão-temperatura, normalmente regidas pela ASME B16.34. À medida que a temperatura do fluido aumenta, a pressão máxima permitida que o corpo pode conter com segurança diminui. Certifique-se de que o material não perca resistência à tração em altas temperaturas ou se torne perigosamente quebradiço em frio criogênico.

Escolha o mecanismo interno

O mecanismo interno deve corresponder à velocidade do fluxo, à orientação do tubo e à queda de pressão permitida. Os projetos oscilantes são ideais para tubos horizontais e geram queda de pressão mínima. Os projetos de elevação são altamente eficazes em sistemas de alta pressão e pulsação rápida. As configurações de placa dupla são excelentes para minimizar o golpe de aríete e economizar espaço.

Selecione o Processo de Fabricação

Determine se o metal deve ser forjado ou fundido. Para tubulações com menos de 2 polegadas que sofrem pressão extrema, especifique um corpo forjado para máxima densidade e resistência à fadiga. Para tubos de pressão padrão ou de diâmetro maior, a fabricação fundida proporciona o melhor equilíbrio entre desempenho de fluxo e economia.

Conclusão

Não existe um único material perfeito no mercado. A engenharia bem-sucedida depende da seleção do componente exato adaptado aos seus parâmetros operacionais. O aço carbono é a força indiscutível para tarefas industriais não corrosivas e de alta pressão. Por outro lado, o aço inoxidável altamente ligado atua como o melhor escudo contra corrosão química, contaminação sanitária e temperaturas criogênicas extremas.

Equilibrar o orçamento do seu projeto requer uma análise rigorosa do ambiente operacional. A especificação excessiva desperdiça capital, enquanto a especificação insuficiente garante a falha prematura do sistema. Para garantir que seu sistema de tubulação permaneça seguro, compatível e estruturalmente sólido nas próximas décadas, explore toda a gama de soluções de engenharia da Didtek Valve e combine suas especificações exatas com nossos produtos líderes do setor.

Perguntas frequentes

Posso usar uma válvula de aço carbono para aplicações de água potável?

É fortemente desaconselhado o uso de aço carbono padrão não tratado para sistemas de água potável. Este material é altamente suscetível à oxidação quando exposto à umidade e oxigênio. Com o tempo, as superfícies internas enferrujarão, fazendo com que o óxido de ferro se descasque no abastecimento de água. Isto contamina a água potável e compromete a integridade estrutural da tubulação. O inoxidável é a escolha ideal devido às suas propriedades higiênicas. Alternativamente, o ferro fundido revestido com epóxi de qualidade alimentar com certificação NSF/ANSI 61 serve como um substituto econômico.

Um corpo forjado é melhor do que um corpo fundido?

Nenhum dos métodos de fabricação é universalmente melhor. Eles atendem a requisitos de engenharia totalmente diferentes. Um corpo forjado é fabricado aplicando extrema pressão ao metal sólido, alinhando a estrutura dos grãos e eliminando vazios microscópicos. Isso torna os componentes forjados incrivelmente fortes e ideais para aplicações de pequeno diâmetro e alta pressão, como tubulação Classe 800. Os corpos fundidos são criados despejando metal fundido em moldes. Este processo é altamente eficiente para a produção de válvulas de grande diâmetro com formatos internos complexos onde o forjamento seria fisicamente impossível.

Por que uma válvula de aço inoxidável é mais cara?

O custo premium é impulsionado pelos preços das matérias-primas e pela complexidade de fabricação. A liga requer quantidades significativas de elementos caros, principalmente cromo, níquel e molibdênio. Além disso, é um material resistente e dúctil que tende a endurecer quando usinado. Isto exige que os fabricantes utilizem ferramentas de corte especializadas e de alto desgaste e velocidades de produção mais lentas, o que aumenta significativamente os custos de mão-de-obra e despesas gerais.

Como evito que minhas válvulas de aço carbono enferrujem?

Prevenir a ferrugem requer abordar os ambientes externos e internos. Externamente, o corpo pode ser protegido da umidade atmosférica através da aplicação de revestimentos protetores de nível industrial, como primers ricos em zinco ou tintas epóxi. Internamente, a prevenção depende inteiramente da compatibilidade de fluidos. Você não pode pintar com segurança as partes móveis internas, pois o atrito constante da dobradiça e do disco desgasta rapidamente o revestimento. Portanto, eles só devem ser usados ​​com meios não corrosivos e não oxigenados para evitar degradação interna.

Qual é a expectativa de vida de uma válvula de retenção industrial?

A expectativa de vida depende muito do ambiente operacional, da velocidade do fluido e da seleção do material. Um componente inoxidável devidamente especificado em um sistema de fluido limpo pode durar facilmente de 15 a 20 anos com manutenção mínima. No entanto, se uma válvula for submetida a cavitação severa, golpe de aríete frequente ou meios altamente abrasivos sem o interno endurecido adequado, sua vida útil pode ser reduzida para apenas alguns meses. A inspeção de rotina do pino da dobradiça e das superfícies de assentamento é fundamental para a longevidade.

Posso substituir uma válvula de aço carbono por uma de aço inoxidável?

Sim, a atualização para uma liga superior é geralmente aceitável e frequentemente recomendada se você estiver enfrentando problemas de corrosão prematura. Como as válvulas industriais são fabricadas com dimensões face a face padronizadas, como API 594 ou ASME B16.10, uma substituição de aço inoxidável será aparafusada fisicamente exatamente no mesmo espaço da tubulação. No entanto, você deve verificar se a nova válvula atende às classificações de pressão e temperatura exigidas para o seu sistema específico.
