Válvulas de retenção API 594 e API 602: Padrões e seleção

Falhas não planejadas em válvulas podem desencadear paralisações massivas de plantas industriais. Esses eventos catastróficos custaram milhões às instalações em perda de produção e multas ambientais. A seleção do padrão de fabricação errado ameaça a integridade do pipeline e interrompe as operações diárias. Os gerentes de compras e engenheiros de campo devem compreender as estritas divergências de engenharia entre as especificações do setor para tomar decisões de compra informadas.

O que é uma válvula de retenção API 594? Compreendendo o padrão

O padrão 594 do American Petroleum Institute é uma especificação reconhecida mundialmente que determina o design, os materiais, as dimensões face a face e os requisitos de teste para válvulas de retenção específicas. Projetadas principalmente para evitar refluxo e, ao mesmo tempo, minimizar o espaço físico, essas unidades são essenciais nas redes de tubulação modernas. Ao contrário dos projetos tradicionais de verificação de oscilação que exigem corpos pesados ​​e alongados, as variantes API 594 se ajustam de forma compacta entre os flanges dos tubos. Esta configuração reduz drasticamente o peso estrutural e o espaço de instalação necessário.

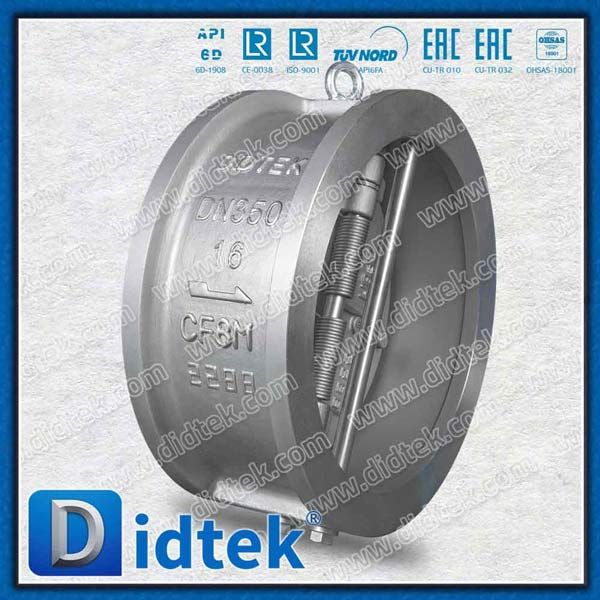

A ascensão do design de placa dupla

Entre as diversas configurações cobertas por esta norma, a válvula de retenção de placa dupla API 594 tornou-se a escolha dominante nas instalações industriais contemporâneas. Imagine uma equipe de manutenção suspensa em um andaime quinze metros acima do piso de uma refinaria. Manobrar uma volumosa verificação de swing tradicional nesse ambiente é um pesadelo logístico. Em contraste, o design de placa dupla estilo wafer utiliza dois discos semicirculares acionados por mola. Essas placas se dobram durante o fluxo direto e se fecham no momento em que a velocidade do fluido cai.

Os benefícios vão muito além da mera redução de peso. Especificamente, esta configuração oferece uma queda de pressão significativamente menor e exibe características cruciais de não impacto. Isso protege as bombas a jusante contra choques hidráulicos. Para cumprir com regulamentações ambientais rigorosas, as instalações modernas frequentemente especificam projetos de aço forjado F2 sem retentores ou aço fundido SS CF8M. Essas construções sem retentores eliminam furos externos no corpo da válvula, removendo completamente possíveis caminhos de vazamento atmosférico.

Componentes e mecânica essenciais

A anatomia desta válvula é otimizada para uma resposta rápida e confiável. Os componentes primários incluem um corpo cilíndrico, placas duplas, um pino de dobradiça central, um pino de parada para evitar deslocamento excessivo e molas de torção de alta resistência. À medida que o fluxo direto desacelera, a tensão da mola inicia o fechamento antes que o fluido possa reverter completamente. Este mecanismo proativo é excepcionalmente eficaz na mitigação do golpe de aríete. O golpe de aríete é uma onda de choque hidráulica destrutiva capaz de romper juntas de tubos e danificar instrumentação sensível.

Explorando o padrão de válvula de retenção API 602

Embora o padrão anterior aborde tamanhos amplos e designs de wafer, o API 602 atende a um nicho de engenharia completamente diferente. É a especificação definitiva para válvulas compactas para serviços pesados, estritamente aplicada a sistemas de tubulação de pequeno diâmetro. Normalmente, isso abrange o tamanho nominal do tubo 4 e menor.

Características de projeto e resistência forjada

Caminhe por qualquer área densa de injeção química e, sem dúvida, você localizará essas unidades robustas protegendo as linhas de desvio. Uma válvula de retenção API 602 é caracterizada por sua construção em aço forjado para serviços pesados. O processo de forjamento molda o metal sob forças de compressão localizadas extremas. Isto alinha a estrutura do grão e erradica vazios internos ou porosidade frequentemente encontrados em alternativas fundidas. Consequentemente, materiais como ASTM A105 ou F316 apresentam excepcional resistência à tração, tornando-os altamente resilientes contra fadiga térmica e choques mecânicos.

De acordo com esta norma, as válvulas geralmente se enquadram em três categorias funcionais. Os tipos de pistão utilizam um mecanismo deslizante excelente para amortecer pulsações de fluxo severas. Os tipos de esfera apresentam um elemento esférico altamente eficaz para fluidos de alta viscosidade. Finalmente, os tipos swing utilizam um disco tradicional, adequado para linhas de baixa velocidade onde minimizar a queda de pressão é a principal preocupação.

Tendências da indústria: a mudança em direção a peças forjadas de alta liga

A análise das mudanças recentes nos setores petroquímico e offshore revela uma tendência distinta da indústria no sentido de especificar materiais de liga superior para infraestruturas de pequeno calibre. À medida que a extração de petróleo e gás avança para ambientes mais profundos, mais quentes e mais corrosivos, o aço carbono padrão é frequentemente substituído. Campos elevados de sulfeto de hidrogênio exigem fronteiras impenetráveis. Os empreiteiros de compras de engenharia confiam cada vez mais no rigoroso padrão API 602 para garantir que ligas exóticas como o aço inoxidável Duplex e o Inconel sejam forjadas sem falhas. Esta tendência é fortemente impulsionada por iniciativas globais para alcançar zero emissões fugitivas em aplicações letais de meios de comunicação.

API 594 vs. API 602: principais diferenças explicadas

Para auxiliar os gerentes de projeto e as equipes de compras na avaliação dessas duas opções, é vital compreender suas divergências fundamentais de engenharia. A decisão raramente se resume à preferência. É estritamente ditado pelos parâmetros do sistema.

Faixa de tamanho e pegada espacial

O diferenciador mais imediato é a escala. A API 594 foi desenvolvida para oferecer rendimento massivo, cobrindo uma vasta gama de tamanhos que vão muito além da tubulação padrão. Por outro lado, a API 602 é dedicada exclusivamente a redes de pequeno porte. Se um projeto exigir um pipeline de grande diâmetro, o padrão wafer é a escolha automática.

Materiais de fabricação: fundido vs. forjado

Como forjar componentes extremamente grandes tem um custo proibitivo e é tecnicamente complexo, as válvulas de grande diâmetro normalmente utilizam aço fundido. No entanto, as condições de alta pressão inerentes às tubulações de pequeno diâmetro exigem a densidade estrutural que somente o aço forjado pode oferecer. Embora existam válvulas forjadas API 594 para aplicações específicas de serviços severos, a fundição continua sendo o principal método de fabricação para tamanhos maiores.

Instalação e dimensões face a face

As válvulas Wafer são engenhosamente projetadas para deslizar perfeitamente entre os flanges dos tubos existentes, exigindo suporte estrutural mínimo. Válvulas forjadas de pequeno diâmetro, apesar de seu tamanho geral diminuto, geralmente apresentam rosca NPT, encaixe soldado ou extremidades flangeadas integralmente. Em relação ao tamanho nominal do tubo, eles possuem dimensões face a face mais longas para acomodar castelos pesados ​​aparafusados ​​ou soldados.

Decodificando classificações de pressão: da classe 600 à classe 2500

Ambas as normas devem aderir à ASME B16.34, que estabelece classificações rigorosas de pressão-temperatura com base em materiais de construção. A seleção da classe de pressão correta é uma obrigação de segurança inegociável que impacta diretamente a integridade da planta.

Aplicações para pressões moderadas a altas

A designação Classe 600 indica uma pressão de trabalho máxima permitida robusta. Em temperaturas ambientes, uma válvula de retenção de aço carbono classe 600 normalmente pode suportar pressões de até aproximadamente 1.480 psig. Estas unidades servem como carro-chefe dos setores intermediário e downstream. Você os encontrará frequentemente instalados em sistemas de água de alimentação de caldeiras, instalações de processamento de óleo de pressão moderada e linhas de transmissão intermediárias. Eles oferecem um equilíbrio ideal entre espessura de parede e economia.

Ambientes extremos e serviço severo

Além disso, quando os parâmetros operacionais ultrapassam os limites metalúrgicos, uma válvula de retenção classe 2500 torna-se obrigatória. Avaliadas para lidar com pressões voláteis próximas de 6.170 psig em temperaturas ambientes, essas unidades apresentam paredes excepcionalmente espessas. Eles utilizam parafusos resistentes e materiais de assentamento especializados projetados para resistir a deformações severas. Eles são indispensáveis ​​em plataformas offshore, em sistemas de injeção de vapor de alta pressão e em unidades de processamento químico de serviços severos, onde o escoamento estrutural levaria a explosões catastróficas.

Guia de seleção: como escolher entre os padrões

Selecionar a válvula de retenção correta é uma decisão rigorosa de engenharia baseada na dinâmica de fluidos, disponibilidade espacial e protocolos de segurança. Os engenheiros de campo devem seguir uma abordagem estruturada para garantir o desempenho ideal.

Avalie o tamanho do pipeline e as limitações de espaço

O filtro principal é o Tamanho Nominal do Tubo. Como regra geral de engenharia, para tubulações maiores que o tamanho nominal de tubo 4, o projeto do wafer é o padrão padrão. Além disso, se a área de instalação tiver restrições espaciais severas, como uma sala de bombas lotada, a dimensão face a face compacta é altamente vantajosa. Para linhas de tamanho nominal de tubo 2 ou menor, o padrão de furo pequeno forjado é quase certamente necessário.

Avalie mídia, pressão e temperatura

Fluidos altamente corrosivos, compostos orgânicos voláteis ou pressões extremas necessitam do corpo denso e não poroso de uma válvula forjada. Esta estrutura evita a permeação interna do meio e resiste à fluência em altas temperaturas. A natureza do fluido determina diretamente a classificação do material e o padrão de construção exigido.

Analise as características de fluxo e queda de pressão

Os engenheiros devem calcular cuidadosamente as quedas de pressão aceitáveis ​​no sistema de tubulação. Placas duplas projetadas aerodinamicamente minimizam a resistência ao fluxo, reduzindo significativamente o consumo de energia da bomba ao longo do tempo. Além disso, se um sistema for propenso a rápidas reversões de fluxo a jusante das bombas alternativas, o fechamento assistido por mola é muito superior na interrupção das ondas de choque hidráulico antes que elas possam se formar completamente.

A Importância do Controle de Qualidade e Certificações em Projetos EPC

A aquisição de hardware que falha durante o comissionamento pode resultar em atrasos de milhões de dólares em projetos, multas ambientais e graves riscos de segurança. Portanto, o controle de qualidade verificado é fundamental para empreiteiros de Aquisições de Engenharia e Construção.

Atendendo aos Padrões Globais e Metas Ambientais

Uma tendência proeminente da indústria é o impulso agressivo em direção à conformidade ambiental, social e de governança. Os projetos modernos exigem zero emissões fugitivas. Consequentemente, os engenheiros estão cada vez mais especificando projetos sem retentores que eliminam completamente as penetrações externas do corpo. Os produtos devem passar por testes complementares rigorosos, como API 598, para confirmar a integridade da carcaça e a capacidade de assentamento sob graves picos de pressão hidrostática e pneumática.

Verificando as credenciais do fabricante

A aquisição de fabricantes respeitáveis ​​e cuidadosamente avaliados é fundamental. As equipes de compras devem buscar a certificação ISO 9001, a conformidade CE PED para os mercados europeus e o monograma API oficial. A revisão dos certificados de fabricação de válvulas verificados garante que o produto entregue segue rigorosamente a composição metalúrgica exigida, tolerâncias de usinagem precisas e protocolos de teste documentados.

Manutenção, solução de problemas e custo total de propriedade

O preço de compra inicial representa apenas uma fração do custo total de propriedade de uma válvula. Os requisitos de manutenção a longo prazo, as substituições de peças e o potencial tempo de inatividade influenciam fortemente os orçamentos operacionais.

Manutenção de designs de wafer e placa dupla

Essas unidades geralmente exigem pouca manutenção devido a uma estrutura interna simplificada, sem peças móveis externas. No entanto, as equipes de manutenção devem monitorar continuamente as molas de torção internas quanto à fadiga, especialmente em fluxos altamente turbulentos onde ocorre vibração da placa. Molas degradadas atrasam o fechamento, reintroduzindo o risco de golpe de aríete. A utilização de configurações sem retentores reduz significativamente o custo total de propriedade, eliminando a necessidade de substituir periodicamente os bujões de vedação ou juntas externas.

Manutenção de válvulas forjadas de pequeno diâmetro

A manutenção de rotina para unidades forjadas de pequeno diâmetro normalmente gira em torno da junta do capô e do desgaste interno da sede. Em aplicações de alta temperatura, as superfícies de assentamento podem sofrer erosão ao longo do tempo. Para os tipos de castelo aparafusado, o ciclo térmico provoca o relaxamento da junta, exigindo reaperto programado dos parafusos durante as paradas da planta. Em sistemas de fluidos letais, os engenheiros frequentemente optam por variações de tampa soldada. Embora não possam ser reparados em linha, eles garantem vazamento zero durante sua vida útil, reduzindo drasticamente as despesas de manutenção em ambientes perigosos.

Conclusão

A aquisição adequada de válvulas industriais requer um conhecimento profundo das demandas operacionais da linha de frente. O padrão API 594 reina supremo para tubulações de grande diâmetro, oferecendo recursos incomparáveis ​​de economia de espaço, peso reduzido e prevenção superior de golpe de aríete por meio de seu design de placa dupla com mola. Em contraste, o padrão API 602 fornece a integridade estrutural forjada e robusta necessária para conter com segurança altas pressões e meios perigosos em sistemas de tubulação de pequeno diâmetro. Ao avaliar cuidadosamente as classes de pressão, a dinâmica dos fluidos e as restrições espaciais, os engenheiros podem garantir a segurança da tubulação a longo prazo e a eficiência ideal da planta.

Perguntas frequentes Perguntas frequentes

Qual é a diferença entre as válvulas de retenção API 594 e API 6D?

A API 594 concentra-se principalmente no projeto, nas dimensões e nas classificações de pressão-temperatura para válvulas wafer, lug e flangeadas usadas geralmente em refinarias e fábricas de produtos químicos. É altamente associado a designs de placa dupla que economizam espaço. A API 6D, por outro lado, é a especificação adaptada especificamente para dutos de transmissão de petróleo e gás de longa distância. As válvulas API 6D geralmente exigem um projeto de passagem total para permitir operações de limpeza e inspeção de tubulação. Este requisito específico de liberação normalmente não é coberto pela API 594.

Uma válvula de retenção de placa dupla pode ser instalada verticalmente?

Sim, eles podem ser instalados em tubulações verticais, mas a direção do fluxo é um fator crítico de engenharia. A instalação em linhas verticais com fluxo ascendente é padrão e altamente eficaz. No entanto, se a linha vertical apresentar fluxo descendente, serão necessárias modificações especiais. O fabricante deve utilizar molas especialmente calibradas mais pesadas para garantir que as placas possam fechar com segurança tanto contra a força da gravidade quanto contra o peso do fluido.

O que significa sem retentor no projeto da válvula?

Nas configurações padrão, o pino da dobradiça e o pino limitador são inseridos através de furos perfurados completamente no corpo da válvula, que são então vedados com tampões roscados. Um design sem retentor significa que não há furos no limite de pressão externo. Os pinos internos são fixados por meio de um suporte interno ou anel de retenção. Este projeto é crucial para aplicações tóxicas ou de alta pressão porque elimina completamente um possível caminho de vazamento para a atmosfera, evitando assim emissões fugitivas.

Uma válvula de retenção Classe 2500 é sempre forjada?

Em tubos nominais menores regidos pela API 602, eles são quase exclusivamente fabricados em aço forjado para garantir a densidade e a resistência necessárias para lidar com pressões extremas. Entretanto, em tamanhos maiores regidos pela API 594, as válvulas Classe 2500 podem ser fabricadas em aço fundido. Contanto que o processo de fundição seja rigorosamente controlado e a espessura da parede, a classificação do material e os testes não destrutivos atendam aos rigorosos requisitos da ASME B16.34, as válvulas fundidas são totalmente capazes de lidar com pressões extremas com segurança.

Qual padrão é melhor para prevenir o golpe de aríete?

O design de placa dupla sob API 594 é inerentemente superior na prevenção de golpes de aríete em comparação com verificações de oscilação padrão. O golpe de aríete ocorre quando o fluxo reverso fecha um disco, criando uma onda de choque destrutiva. Como o projeto de placa dupla utiliza fortes molas de torção, as placas são forçadas a fechar no instante em que a velocidade do fluxo direto cai para zero. Este fechamento assistido por mola garante que a linha seja completamente fechada antes que qualquer fluxo reverso possa ocorrer, mitigando assim as condições que causam choque hidráulico.

As válvulas API 594 e API 602 podem ser usadas de forma intercambiável?

Não, eles servem a propósitos de engenharia totalmente diferentes. A API 594 foi projetada para tubulações maiores, onde a economia de espaço e a prevenção do golpe de aríete são prioridades. API 602 é estritamente para sistemas de tubulação de pequeno diâmetro que exigem paredes forjadas espessas para suportar pressões severas e choque térmico. A troca deles levaria à impossibilidade de instalação devido a incompatibilidades de tamanho ou a uma falha estrutural catastrófica.

Quais são os requisitos de teste para válvulas de retenção API 594 e API 602?

Ambas as normas exigem testes rigorosos para garantir a segurança operacional. Os fabricantes normalmente seguem o padrão de teste API 598, que exige testes de carcaça hidrostática de alta pressão para verificar a integridade do corpo e testes de assento pneumático de baixa pressão para garantir vazamento zero. As válvulas destinadas a serviços severos também podem ser submetidas a testes não destrutivos adicionais, como radiografia ou inspeção com corante penetrante, para confirmar a ausência de falhas metalúrgicas microscópicas.
