A especificação de uma válvula para sistemas de fluidos industriais requer grande previsão técnica e precisão. Gerenciar alta dinâmica de fluido e cargas de pressão significativas a 40 bar não é uma tarefa simples. Você também enfrenta limites rígidos de emissões fugitivas regulamentados por padrões ambientais modernos. Quando você amplia para uma especificação DN125 PN40, essas realidades de engenharia aumentam enormemente. Em aplicações de grande diâmetro, uma ruptura do fole ou falha no assentamento desencadeia paradas catastróficas da linha quase imediatamente. Tais falhas levam inevitavelmente a graves riscos ambientais e perdas massivas de produção. Você precisa de componentes altamente confiáveis para manter as operações seguras e estáveis sob estresse extremo. Este artigo fornece uma estrutura técnica e neutra em relação ao fornecedor para compras industriais. Ajudaremos você a avaliar e selecionar válvulas de fole de alto desempenho para seus sistemas críticos de fluidos industriais. Continue lendo para dominar os parâmetros exatos necessários para confiabilidade a longo prazo e desempenho com vazamento zero.
Principais conclusões
Uma válvula de fole DN125 requer foles de múltiplas camadas para lidar com o comprimento de curso estendido sem comprometer o ciclo de vida.
A especificação do material é importante: as válvulas de fole 1.0619 (aço fundido) oferecem o equilíbrio ideal entre resiliência térmica e integridade estrutural para classificações PN40.
A verificação da conformidade da válvula globo com o padrão DIN deve se estender além das dimensões face a face para incluir testes documentados de vazamento de hélio e garantias do ciclo de fadiga do fole.
O dimensionamento de uma válvula globo de grande diâmetro requer cálculos precisos de coeficiente de fluxo (Cv/Kv) para evitar quedas de pressão excessivas inerentes às geometrias da válvula globo.

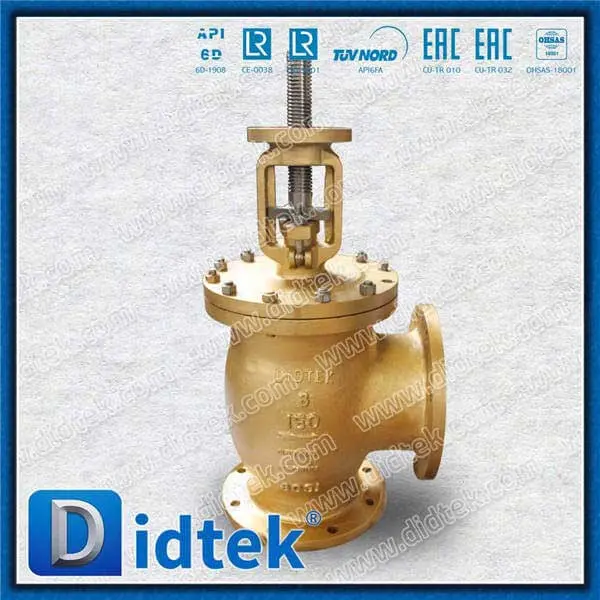

Os desafios de engenharia de uma válvula globo de grande diâmetro
Enquadramento de problemas de negócios
A ampliação para um tamanho DN125 amplia significativamente seus riscos operacionais. Você enfrenta distâncias de curso maiores para abrir totalmente a porta da válvula. Torque de atuação mais alto torna-se necessário devido à enorme área de superfície do disco. A maior turbulência do fluxo também pune os componentes internos da válvula nesta escala. Uma válvula globo de grande diâmetro força naturalmente o fluido através de um caminho tortuoso em forma de S. Essa geometria de fluxo complexa cria variações significativas de arrasto, vibração e pressão localizada.
Fadiga do fole em grandes golpes
A elevação necessária para um assento DN125 impõe imensa tensão mecânica ao fole metálico. Um curso estendido comprime e expande fisicamente a geometria de convolução repetidamente. Você não pode confiar em alternativas soldadas de camada única nesses cenários. Projetos de camada única falham prematuramente sob grandes deslocamentos porque concentram tensões. Em vez disso, você deve especificar foles hidroformados de múltiplas camadas para diâmetros grandes. A construção de múltiplas camadas distribui o estresse mecânico uniformemente por várias camadas metálicas finas. Este design avançado garante que o fole resista a milhares de ciclos de atuação sem rasgar.
Mitigação de queda de pressão
As válvulas globo causam inerentemente quedas de pressão mais altas em comparação com os designs de gaveta ou esfera. A mídia muda de direção duas vezes dentro do corpo fundido. Para garantir que a eficiência do sistema permaneça intacta, os engenheiros devem definir com precisão os valores aceitáveis de Kv. Para uma unidade DN125 operando em PN40, os engenheiros normalmente visam um valor de Kv em torno de 200 a 250. Isso varia um pouco dependendo do projeto específico da porta interna. O cálculo preciso evita a perda excessiva de energia em todo o sistema de bombeamento. Se você ignorar os cálculos de Kv, suas bombas consumirão energia em excesso apenas para manter as vazões iniciais.
Critérios de avaliação para uma válvula globo com vedação de fole (estrutura STAMP)
Os engenheiros usam a estrutura STAMP para qualificar sistematicamente uma válvula globo com vedação de fole . Ele garante que você resolva todas as variáveis operacionais críticas antes de finalizar um pedido de compra.
Tamanho e curso (S)
Você deve avaliar cuidadosamente os requisitos de deslocamento linear. Certifique-se de que o alojamento do fole acomoda totalmente a posição aberta durante o fluxo máximo. Se a carcaça for muito curta, o fole sofrerá graves danos por compressão. A compressão excessiva deforma permanentemente as circunvoluções e destrói a memória elástica do metal. Isto limita severamente a sua vida útil em fadiga e provoca fugas precoces.
Temperatura e Expansão Térmica (T)
Os sistemas de processo frequentemente sofrem mudanças térmicas repentinas durante as fases de inicialização ou desligamento. Você deve avaliar como essas alterações impactam a soldagem do fole à haste. Operar a uma pressão de 40 bar agrava esse estresse estrutural. A expansão térmica desigual pode fraturar facilmente soldas inferiores. Tais fraturas levam a emissões fugitivas imediatas. Você precisa de materiais compatíveis com taxas de expansão térmica semelhantes para evitar cisalhamento da solda.
Aplicação e Atuação (A)
Determine antecipadamente seus requisitos de controle manual versus automatizado. Um disco de 125 mm voltado para a pressão diferencial PN40 exige força mecânica substancial para fechar hermeticamente. Os volantes manuais geralmente exigem operadores de engrenagens suplementares nesta escala para proteger os operadores contra lesões. Atuadores pneumáticos ou elétricos automatizados devem gerar um torque enorme. Eles precisam superar o diferencial de 40 bar sem parar no meio do curso.
Compatibilidade de mídia (M)
Sempre avalie a velocidade do fluido e o conteúdo de partículas antes da especificação. Os projetos de fole funcionam excepcionalmente bem no manuseio de vapor limpo, óleo térmico e produtos químicos perigosos. No entanto, eles são totalmente inadequados para meios ou lamas altamente abrasivos. Partículas sólidas são facilmente compactadas nas estreitas circunvoluções abaixo. Isto restringe o movimento linear e esmaga as camadas metálicas durante a atuação. Sempre instale filtros a montante se o seu meio contiver sólidos suspensos.
Integridade de Pressão (P)
Confirme a conformidade da espessura de parede padrão PN40 em todo o corpo da válvula. Um design confiável também exige uma gaxeta de vedação secundária no capô. Se o fole de metal primário se romper, esta gaxeta de grafite atua como uma proteção crucial contra falhas. Impede que meios tóxicos ou de alta temperatura escapem para o meio ambiente. Não compre válvulas sem este selo de segurança secundário.
| Consideração chave | do parâmetro STAMP para DN125 PN40 | Erro comum a ser evitado |
| Tamanho e curso (S) | O alojamento deve ficar totalmente comprimido abaixo. | Ignorando a folga expandida da altura do curso. |
| Temperatura (T) | As soldagens devem suportar até 400°C sem rachar. | Coeficientes de expansão térmica incompatíveis. |
| Aplicação (A) | Calcule o torque exato para um diferencial de 40 bar. | Atuadores pneumáticos subdimensionados. |
| Mídia (M) | Certifique-se de que o fluido esteja completamente livre de partículas duras. | Uso de foles para linhas de pasta abrasiva. |
| Pressão (P) | Verifique a presença da gaxeta de vedação secundária de grafite. | Contando apenas com o fole para contenção. |
Seleção de Material: Especificando a Válvula de Fole 1.0619
A seleção da metalurgia certa determina sua longevidade operacional. Uma válvula de fole 1.0619 destaca-se como o padrão absoluto da indústria para aplicações europeias de alto estresse.
Por que 1.0619 (aço fundido WCB)
O material 1.0619 representa um aço fundido de alta qualidade padronizado pela DIN EN 10213. Oferece um excelente equilíbrio entre resistência ao escoamento e resiliência térmica. Este aço fundido lida com picos repentinos de pressão sem esforço. Ele mantém rigorosa integridade estrutural em temperaturas operacionais contínuas de até 400°C. Ele se mostra muito superior aos aços carbono padrão quando implantado em ambientes agressivos de alta pressão. Sua composição química padronizada garante resultados previsíveis de soldagem e usinagem.
Metalurgia de Foles
Não presuma que o fole padrão 304SS será suficiente para trabalhos industriais. Embora adequado para tarefas leves, o 304SS é vítima de fissuras por corrosão sob tensão rapidamente. Você deve contrastar este material básico com ligas avançadas. O uso de 316Ti adiciona titânio para uma estabilidade significativamente melhor em altas temperaturas. As ligas Hastelloy ou Inconel evitam rachaduras induzidas por cloreto em fluxos químicos agressivos. Especificar corretamente o componente abaixo evita falhas catastróficas precoces. O material abaixo geralmente determina o verdadeiro ciclo de vida de toda a unidade.
Revestindo a guarnição
O vapor de alta pressão e o óleo térmico causam trefilação e escoriações severas nas sedes metálicas. Você deve proteger essas superfícies de assentamento críticas para garantir um fechamento hermético. Recomendamos fortemente especificar Stellite gr. 6 ou um revestimento duro equivalente na sede e no disco. Esta cobertura de liga de cobalto-cromo resiste ao desgaste mecânico e à erosão. Ele garante um fechamento estanque mesmo após milhares de operações em alta velocidade.
Verificando uma válvula globo padrão DIN autêntica
A certificação adequada separa as válvulas de engenharia premium das imitações de nível inferior. Uma verdadeira válvula globo padrão DIN deve passar por auditorias rigorosas e documentadas antes de sair da fábrica.
Conformidade Dimensional
Primeiro, verifique rigorosamente a geometria externa. Referência cruzada DIN EN 1092-1 para garantir dimensões corretas do flange e padrões de perfuração. Em seguida, verifique o comprimento face a face em relação às especificações DIN EN 558-1. A maioria das aplicações PN40 usa dimensões da Série 1. A adesão rigorosa garante que a nova válvula se encaixe perfeitamente na sua rede de tubulação existente. Isto evita que as equipes de manutenção apliquem tensões mecânicas perigosas para alinhar os flanges.
Auditorias de Teste e Certificação
Não aceite uma válvula apenas com base nas dimensões. Você precisa de relatórios de teste não negociáveis para provar a integridade interna. Solicite os seguintes documentos:
Padrão de vazamento da sede: Exija resultados de teste API 598 ou DIN EN 12266-1. Eles devem verificar vazamento zero (Taxa A) na sede metálica.
Certificação de Emissões Fugitivas: Exige conformidade com ISO 15848-1. Isso prova que a montagem abaixo bloqueia com sucesso o escape de compostos orgânicos voláteis.
Identificação Positiva de Material (PMI): Solicite relatórios formais de PMI. Isto confirma a composição química exata do corpo fundido 1.0619 e dos materiais de acabamento interno.
Riscos de implementação e realidades de manutenção
Mesmo o melhor equipamento falha prematuramente se instalado incorretamente. Você deve compreender as restrições físicas dos equipamentos de tubulação para serviços pesados.
Restrições de orientação de instalação
Uma válvula globo de fole DIN deste tamanho enorme possui limites de orientação específicos. Normalmente você deve instalá-lo com a haste operacional posicionada verticalmente. Colocá-lo horizontalmente faz com que o conjunto pesado do disco e da haste ceda sob a gravidade. Isto cria desgaste irregular e localizado nas delicadas circunvoluções do fole e nos mecanismos de orientação da haste. A instalação horizontal reduz rapidamente a vida útil do equipamento e anula as garantias do fabricante.
Suporte de peso e tubulação
Uma válvula de aço fundido DN125 PN40 pesa significativamente mais do que uma válvula de isolamento de baixa pressão padrão. Você não pode confiar na tubulação adjacente para suportar esse enorme peso suspenso. Especifique e instale suportes mecânicos adequados para tubos diretamente abaixo ou perto do corpo da válvula. O suporte estrutural adequado evita tensões severas no flange. Também elimina distorções mecânicas ao longo do tempo, o que de outra forma levaria a vazamentos externos.
Expectativas do ciclo de vida
Devemos fornecer suposições transparentes em relação aos cronogramas de manutenção. Sim, um conjunto de fole é funcionalmente livre de manutenção em relação à lubrificação, mas continua sendo uma peça de desgaste mecânico. Cada ciclo de compressão fadiga ligeiramente o metal fino. Um fole de camadas múltiplas de alta qualidade normalmente oferece uma classificação de ciclo de vida de base de cerca de 10.000 golpes completos. Acompanhe com atenção a frequência de atuação da sua planta. Você deve planejar uma substituição proativa antes de atingir esse limite de ciclo para evitar rupturas repentinas e inesperadas do fluido do processo.
Lógica de seleção: lista de verificação de RFQ para compras
As equipes de compras precisam de uma estrutura lógica e baseada em dados para comparar as propostas com precisão. Use esta lista de verificação técnica para estruturar suas Solicitações de Cotação (RFQ).
Exija prova de desempenho
Não se contente com folhetos generalizados de linhas de produtos ou materiais de marketing. Você deve solicitar dados empíricos do ciclo de fadiga para o projeto DN125 específico. Uma válvula de fole DN125 se comporta de maneira muito diferente sob carga do que uma versão menor DN50. As taxas de mola e a distribuição de tensão mudam drasticamente à medida que os diâmetros aumentam. Obtenha os dados de teste exatos para a classe de tamanho de 125 mm para verificar as reivindicações de durabilidade.
Rastreabilidade
A rastreabilidade dos materiais atenua riscos graves na cadeia de abastecimento e na segurança. Insistir nos certificados de materiais EN 10204 Tipo 3.1 como requisito básico. Você precisa desses certificados para todas as peças fundidas que contêm pressão e para o próprio conjunto interno do fole. Esta documentação garante que a fundição seguiu rigorosas diretrizes metalúrgicas durante o vazamento e o forjamento.
Capacidades do fornecedor
Avalie as instalações de testes internas do fabricante antes de assinar um contrato. Eles podem realizar espectrometria de massa de hélio no local? Eles possuem equipamentos de teste hidrostático classificados bem acima dos limites PN40? Os fornecedores que testam seus próprios produtos rigorosamente oferecem confiabilidade superior. Os testes terceirizados geralmente introduzem pontos cegos no controle de qualidade.
Ações da próxima etapa
Ao comparar cotações de vários fabricantes europeus ou globais, estruture uma matriz de avaliação técnica rígida. Pese fortemente os seguintes fatores:
Dados verificados do ciclo de vida de fadiga específicos para tamanhos grandes de DN125.
Integralidade e autenticidade da certificação de material EN 10204 3.1.
Presença confirmada de revestimento Stellite no acabamento dos assentos.
Clareza e precisão da documentação de engenharia do coeficiente de fluxo (Kv).
Conclusão
A seleção do equipamento correto de controle de fluidos requer balanceamento da vida útil do fole, integridade do material 1.0619 e estrita conformidade dimensional DIN. Uma válvula de alta pressão de grande diâmetro não deixa espaço para suposições ou cortes de cantos. Foles hidroformados de múltiplas camadas, resiliência térmica verificada e revestimento duro adequado permanecem absolutamente cruciais para o sucesso operacional. A falta de qualquer um desses elementos garante falha prematura.
É altamente recomendável priorizar fornecedores que forneçam dados de teste granulares. Escolha fabricantes que ofereçam garantias transparentes de ciclo de vida em vez daqueles que competem apenas com baixos custos unitários iniciais. Válvulas mais baratas geralmente escondem foles de camada única e materiais de sede de qualidade inferior atrás de tinta fresca. Essas unidades baratas custarão exponencialmente mais às suas instalações durante uma parada não programada.
Tome medidas proativas para proteger suas linhas de processo críticas. Consulte hoje mesmo engenheiros técnicos de vendas experientes. Envie os parâmetros precisos do seu sistema, incluindo tipos de fluidos, pressões máximas e oscilações de temperatura, para cálculos personalizados de Kv e torque. Isso garante que sua especificação final garanta segurança a longo prazo, conformidade regulatória e continuidade operacional perfeita.
Perguntas frequentes
P: Qual é o ciclo de vida típico de uma válvula de fole DN125 em PN40?
R: Um design premium de camadas múltiplas normalmente oferece uma linha de base de 10.000 ciclos completos de abertura para fechamento em condições padrão. No entanto, operar em temperaturas máximas (aproximadamente 400°C) ou sofrer choques térmicos frequentes reduzirá esta vida útil. Aconselhamos registrar a frequência de atuação e programar manutenção proativa perto da marca de 8.000 ciclos.
P: Posso usar uma válvula de fole 1.0619 para óleo térmico de alta temperatura?
R: Sim, o aço fundido 1.0619 é altamente adequado para aplicações de óleo térmico de até 400°C. Você deve garantir que o fole interno utilize um material de alta qualidade como 316Ti ou Inconel, em vez do 304SS padrão, para manter a integridade estrutural sob calor extremo.
P: Como a dimensão face a face de uma válvula globo padrão DIN se compara à ASME/API?
R: As válvulas DIN seguem EN 558-1 (geralmente Série 1 para PN40), enquanto as válvulas ASME/API seguem ASME B16.10. Essas dimensões raramente coincidem. Você não pode trocar diretamente uma válvula ASME por um sistema de tubulação DIN sem extensas modificações nos tubos e substituições de flanges.
P: O que acontece se o fole romper em uma válvula PN40?
R: As válvulas de fole de qualidade apresentam uma gaxeta secundária de grafite no castelo. Se o fole metálico se rasgar, esta gaxeta engata como uma redundância crítica de segurança. Ele contém temporariamente o meio pressurizado, evitando vazamentos atmosféricos perigosos até que você possa desligar a linha com segurança.
