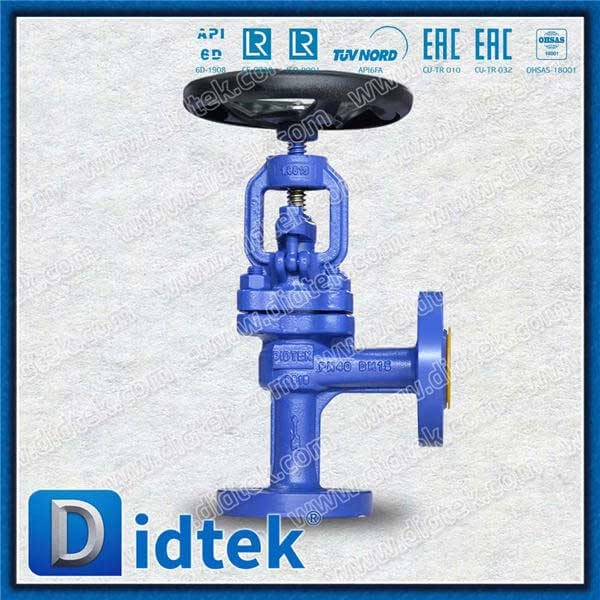

Válvula globo com vedação de fole: projeto com vazamento zero para fluidos perigosos

O gerenciamento de fluidos térmicos tóxicos, inflamáveis ​​ou de alta temperatura deixa margem zero para emissões fugitivas. As válvulas embaladas tradicionais inevitavelmente vazam com o tempo devido ao atrito da haste. Os operadores das instalações enfrentam batalhas contínuas contra os gases que escapam. Sabemos que esses vazamentos comprometem a segurança do pessoal e degradam a conformidade ambiental.

Introduza a válvula globo com vedação de fole como uma barreira metálica contínua entre o sistema de tubulação e a atmosfera. Neutraliza completamente o risco de vazamento da haste. As plantas podem manter operações seguras e livres de emissões, mesmo em ambientes altamente exigentes. Você não depende mais de anéis de grafite degradáveis ​​para reter produtos químicos perigosos.

As equipes de engenharia e compras devem avaliar a compatibilidade dos materiais, o ciclo de vida e os padrões de conformidade ao especificar essas válvulas para aplicações críticas. Este artigo explora critérios de seleção essenciais para uma integração perfeita. Você aprenderá como combinar materiais com perigos específicos e compreender as melhores práticas operacionais.

Principais conclusões

• Contenção Absoluta: A tecnologia de fole substitui o empanque degradável da haste por uma barreira metálica soldada, agindo como uma verdadeira válvula de vazamento zero para meios voláteis.

• Segurança redundante: Os projetos padrão da indústria incluem gaxetas secundárias de grafite como proteção contra falhas contra rupturas inesperadas do fole.

• Custo total de propriedade (TCO): embora os custos iniciais sejam mais altos, a eliminação de emissões fugitivas, perda de fluidos e reembalagem frequente gera um rápido ROI em ambientes perigosos.

• Padronização: Fornecer a especificação correta (por exemplo, válvula de fole DIN, materiais específicos do corpo como GG25) é fundamental para a integração do sistema e conformidade entre pressão e temperatura.

O caso de negócios para válvulas com vazamento zero em linhas perigosas

Os órgãos reguladores continuam a reforçar as restrições às emissões fugitivas. Os padrões EPA e ISO exigem protocolos rigorosos de detecção e reparo de vazamentos. Os gerentes de fábrica não podem mais tratar a haste de uma válvula gotejante como uma simples tarefa de manutenção. Representa uma grave violação de conformidade. O uso de uma válvula para fluidos perigosos garante que os produtos químicos voláteis permaneçam totalmente contidos dentro da tubulação. Quando gases tóxicos escapam, as instalações enfrentam multas pesadas. Além disso, os vapores nocivos colocam o pessoal no local em perigo imediato. O controle proativo de emissões é agora um requisito fundamental para as operações industriais modernas.

Além das penalidades regulatórias, escapar da mídia impacta diretamente a eficiência operacional. Ao longo de um ciclo de vida padrão de cinco anos, uma válvula convencional sangra continuamente óleos térmicos caros ou precursores químicos especializados. Ao calcular o volume diário de fluidos perdidos, as instalações muitas vezes percebem a enorme escala dos resíduos. Interromper o vazamento preserva meios valiosos. Você mantém recursos caros dentro do sistema. A avaliação do custo do fluido perdido ao longo do tempo fornece uma justificação financeira clara para a modernização da infra-estrutura.

Devemos definir “vazamento zero” com precisão para definir parâmetros de engenharia realistas. Neste contexto específico, uma válvula de vazamento zero refere-se exclusivamente à eliminação de vazamentos atmosféricos (externos) da haste. Impede que o fluido escape para o meio ambiente. No entanto, isso não garante automaticamente vazamento zero na sede em linha. Os engenheiros devem avaliar separadamente as capacidades de vedação interna com base no projeto da sede e nos padrões de teste aplicáveis. Compreender esta distinção evita erros de aquisição.

Válvula globo abaixo vs. mecanismos de embalagem convencionais

A falha fundamental na embalagem convencional reside no atrito dinâmico. As hastes ascendentes esfregam contra a embalagem de grafite durante cada golpe. Este atrito mecânico degrada inevitavelmente o material de vedação. As equipes de manutenção devem reapertar constantemente a gaxeta para comprimir as vedações e minimizar gotejamentos. Eventualmente, o grafite se desgasta completamente. Os operadores devem realizar uma substituição completa sob condições desafiadoras da planta. Este ciclo constante de degradação causa tempos de inatividade inesperados.

Uma válvula globo de fole resolve esse problema usando um tubo metálico semelhante a um acordeão. Os fabricantes normalmente formam esse componente crítico em aço inoxidável 316Ti ou Hastelloy. Eles soldam uma extremidade à haste da válvula e a extremidade oposta ao castelo. À medida que a haste se move para cima e para baixo, o metal simplesmente se comprime e se expande. Não há atrito de deslizamento envolvido. A ausência de desgaste baseado em fricção elimina a principal causa de vazamentos na haste.

Os designs premium sempre incorporam uma arquitetura de vedação dupla para máxima confiabilidade. Você obtém o fole metálico primário apoiado por uma gaxeta de haste de grafite padrão. Esta configuração fornece confiabilidade verificável em operações críticas. Se a fadiga do metal eventualmente causar a ruptura do fole, o empanque secundário atua como um dispositivo de segurança crucial. Evita explosões atmosféricas catastróficas. Os operadores da planta ganham tempo suficiente para detectar o problema e desligar a linha com segurança para reparos.

Critérios Básicos de Avaliação: Materiais, Padrões e Especificações

As escolhas de materiais determinam diretamente os limites de pressão e temperatura. Uma válvula de ferro fundido GG25 oferece uma excelente solução para linhas de serviços públicos de baixa a média pressão. As instalações utilizam frequentemente ferro fundido para redes de óleo térmico que operam dentro de limites de temperatura moderada. Ele permite o dimensionamento econômico em grandes plantas de processo. Por outro lado, você deve selecionar aço fundido ou aço inoxidável para aplicações químicas altamente agressivas. Ambientes nucleares de alta pressão exigem estritamente corpos de aço forjados ou fundidos para lidar com estresse mecânico intenso com segurança.

A conformidade com os padrões regionais e industriais garante a integração segura do sistema. Uma válvula de fole DIN atende aos padrões europeus como EN 13709 e EN 1092-1. Esses códigos determinam dimensões face a face precisas e classificações de flange para instalação perfeita em instalações europeias. Enquanto isso, os setores norte-americano e petroquímico dependem fortemente dos padrões API 602 e ASME B16.34. Sempre combine a especificação exata da válvula com o código de engenharia vigente em sua instalação.

O fole interno permanece uma peça metálica continuamente flexível. Os compradores devem solicitar dados de teste de fadiga do fabricante durante a aquisição. Procure a conformidade estrita com padrões como MSS SP-117. Conhecer o limite nominal do ciclo é obrigatório para o planejamento da manutenção preventiva. Os foles industriais padrão normalmente lidam com 5.000 a 10.000 ciclos antes que a fadiga do metal se instale. Recomendamos monitorar cuidadosamente as contagens dos ciclos operacionais. Isso permite agendar substituições oportunas de cartuchos antes que ocorra uma falha.

Riscos de implementação e realidades operacionais

Práticas de instalação adequadas evitam falhas prematuras de componentes. Você deve instalar essas válvulas na orientação correta, garantindo que o fluxo sempre passe por baixo da sede. Quando a válvula fecha, esta direção específica do fluxo alivia a pressão excessiva do sistema. Impede que a pressão do fluido pressione continuamente a delicada parede do fole. Ignorar as nuances da direção do fluxo reduz drasticamente a vida útil do equipamento.

Os foles metálicos suportam facilmente a compressão linear, mas falham rapidamente sob forças de torção. A tensão de torção cortará rapidamente as circunvoluções metálicas finas. Conjuntos de alta qualidade empregam designs especializados de haste não rotativa para combater essa vulnerabilidade. Um pino-guia ou uma configuração específica da porca da haste evita que a haste gire à medida que sobe. Você deve verificar se esse recurso não giratório existe para proteger o fole contra torções fatais durante a atuação manual ou automatizada.

Meios sujos ou abrasivos representam um risco significativo para barreiras metálicas complicadas. Partículas sólidas podem se acumular firmemente nas dobras sanfonadas com o tempo. Esse acúmulo restringe o movimento. Durante a compressão, partículas presas podem eventualmente perfurar as finas paredes metálicas. Se você planeja usar este equipamento em linhas sujas, instale sempre filtragem a montante. A remoção de detritos antes que eles cheguem à válvula protege o conjunto interno e preserva a integridade da vedação.

Lógica de pré-seleção e próximas etapas de aquisição

Adapte sua seleção de componentes ao perigo específico do fluido presente em sua linha. Vamos examinar dois cenários comuns:

• Óleo térmico/transferência de calor: Priorize classificações de materiais de alta temperatura. Procure recursos de ciclo de vida longo, pois essas linhas frequentemente modulam para controlar as temperaturas das instalações.

• Cloro/Fosgênio (Altamente Tóxico): Você deve priorizar arquiteturas de vedação redundantes. Exija materiais Hastelloy para máxima resistência à corrosão. Insista em certificações rigorosas para garantir segurança absoluta.

Avalie minuciosamente os potenciais fornecedores usando uma lista de verificação focada em engenharia. Faça as seguintes perguntas aos fornecedores:

1. Eles fornecem resultados documentados de testes de vazamento de hélio para cada unidade individual enviada?

2. O núcleo metálico é hidroformado ou soldado nas bordas? As unidades hidroformadas oferecem resistência superior à fadiga. Versões com bordas soldadas proporcionam comprimentos de curso mais longos para corpos de válvulas maiores.

3. Os conjuntos de cartuchos de reposição estão prontamente disponíveis em sua região específica para minimizar o tempo de inatividade?

Tome medidas imediatas auditando seus registros de manutenção atuais. Identifique as zonas de reparo de alta frequência em sua planta. Esses vazamentos persistentes representam os melhores candidatos iniciais para uma atualização. Reúna seus dados específicos de P&ID, incluindo pressão, temperatura e propriedades de mídia. Por fim, consulte um engenheiro de válvulas qualificado para começar a projetar o plano de transição.

Conclusão

A especificação de um projeto com vedação por fole muda fundamentalmente a estratégia operacional da sua planta. Você se afasta do gerenciamento reativo de vazamentos e adota a eliminação proativa de emissões. A barreira metálica contínua garante que fluidos perigosos permaneçam isolados da atmosfera.

Alcançar uma verdadeira realidade do tipo "instalar e esquecer" requer um trabalho de engenharia cuidadoso e inicial. Você deve garantir o dimensionamento inicial preciso e a seleção exata do material. Além disso, as instalações devem manter uma compreensão clara dos limites do ciclo para programar a manutenção preventiva com precisão.

Revise suas especificações de mídia atuais para identificar vulnerabilidades em seu pipeline. Entre em contato com sua equipe técnica de vendas hoje mesmo para discutir requisitos de sistema complexos. Você também pode baixar uma folha de especificações dimensionais detalhadas para iniciar o processo de planejamento de suas instalações.

Perguntas frequentes

P: Quanto tempo normalmente dura o fole interno?

R: A vida útil varia de acordo com o comprimento do curso, pressão operacional e temperatura. As classificações industriais padrão variam de 3.000 a 10.000 ciclos. As curvas de fadiga do fabricante devem ditar os cronogramas exatos de substituição.

P: Uma válvula globo de vedação de fole pode ser reparada se o fole falhar?

R: Sim. O conjunto da tampa, incluindo o fole soldado e a haste, geralmente pode ser substituído como um único cartucho. Nesse ínterim, a gaxeta secundária de grafite evita vazamentos atmosféricos imediatos.

P: Por que especificar uma válvula de ferro fundido GG25 para sistemas de fluido térmico em vez de aço fundido?

R: O GG25 oferece uma solução altamente econômica e estruturalmente sólida para aplicações padrão de óleo térmico. Funciona perfeitamente dentro dos limites específicos de pressão e temperatura do ferro fundido, evitando os custos excessivos de engenharia do aço fundido.

P: O "vazamento zero" também se aplica à sede da válvula?

R: “Vazamento zero” neste contexto refere-se às emissões atmosféricas (externas) através do tronco. O vazamento interno da sede depende do projeto da sede e é regido por normas separadas, como API 598 ou FCI 70-2.
