As unidades de alquilação de ácido fluorídrico (HF) representam um dos ambientes mais implacáveis no downstream de petróleo e gás. A falha da válvula aqui vai além da interrupção operacional. Isso cria um risco crítico de segurança e ambiental. As refinarias lidam diariamente com substâncias altamente voláteis. No entanto, o ácido HF exige protocolos de segurança totalmente diferentes devido à sua extrema toxicidade e propriedades agressivas de corrosão.
A padronização da metalurgia correta e da geometria precisa da válvula constitui sua principal defesa contra vazamentos catastróficos. Os engenheiros de processo devem eliminar perfis de corrosão imprevisíveis. Você não pode confiar em componentes padrão de aço carbono. Eles simplesmente se degradam muito rapidamente sob condições de fluidos dinâmicos.
Este guia avalia a viabilidade de engenharia específica, as vantagens metalúrgicas e os rigorosos critérios de aquisição para a utilização de uma válvula globo angular Monel K500 em aplicações de serviço de HF de alto risco. Você aprenderá como selecionar componentes internos dinâmicos de maneira adequada. Exploraremos a conformidade rigorosa dos testes. Por fim, você descobrirá métodos práticos para mitigar riscos graves de instalação e implantação.
Principais conclusões
Supremacia metalúrgica: Monel K500 oferece resistência ao escoamento e resistência ao desgaste superior em comparação com Monel 400, estendendo especificamente o ciclo de vida dos componentes dinâmicos da válvula.
Eficiência do projeto: A configuração do globo angular elimina a necessidade de um cotovelo de tubo adicional, reduzindo a queda de pressão e minimizando possíveis caminhos de vazamento em layouts de tubulação complexos.
Requisitos rigorosos de conformidade: A aquisição deve estar estritamente alinhada com os padrões de engenharia API e aprovações específicas do licenciador de processos (por exemplo, UOP, Phillips), apoiadas por rigorosos testes não destrutivos (NDT).
O desafio de engenharia da alquilação ácida de HF
O manuseio de ácido HF anidro e aquoso exige extremo cuidado de engenharia. Os operadores devem mitigar constantemente perfis de corrosão graves e imprevisíveis. Os aços carbono padrão desenvolvem inicialmente uma incrustação protetora de flúor. Esta escala teoricamente evita maiores perdas de metal. No entanto, a alta velocidade do fluido remove facilmente esta camada frágil. A turbulência também danifica a barreira protetora. Esta remoção contínua leva à rápida degradação do metal. Os engenheiros chamam esse fenômeno de corrosão acelerada por fluxo.
As unidades de alquilação sofrem mudanças frequentes de pressão. A dinâmica dos fluidos muda constantemente durante as operações normais. Essas mudanças criam tensão mecânica em todos os componentes da tubulação. Os materiais padrão falham sob essas pressões combinadas. Você deve antecipar os modos de falha exatos. A engenharia preventiva requer a compreensão de como o ácido ataca o metal em nível microscópico.
Devemos evitar três mecanismos primários de falha:
Micropitting e corrosão intergranular: O conteúdo de água residual introduz fases ácidas aquosas. As flutuações de temperatura aceleram o ataque químico. Isso causa corrosão localizada. A integridade estrutural cai rapidamente.
Emissões Fugitivas: A degradação do empacotamento da haste ocorre frequentemente em projetos abaixo do padrão. Isso leva a liberações atmosféricas mortais de HF. Nuvens de vapor tóxico representam perigos imensos para o pessoal da planta.
Escoriação mecânica: A operação de ciclo alto desgasta roscas e hastes. As peças metálicas móveis se fundem. Isto evita que os operadores fechem a válvula durante emergências.
O objetivo final do resultado permanece inegociável. Você deve alcançar um desempenho verificável de vazamento zero. Ciclos de manutenção previsíveis garantem segurança contínua. As instalações devem manter a conformidade absoluta com os rígidos mandatos de segurança da planta. Os órgãos ambientais monitoram fortemente essas unidades. Qualquer violação desencadeia ações regulatórias severas.
Por que a válvula globo angular Monel K500 se adapta à aplicação
As aplicações industriais requerem soluções metalúrgicas específicas. Monel 400 serve como base tradicional para resistência ao ácido HF. Ele lida excepcionalmente bem com a exposição estática. No entanto, as peças internas dinâmicas requerem propriedades mecânicas superiores. Aqui, Monel K500 torna-se absolutamente essencial.
Compare o Monel 400 diretamente com o Monel K500. K500 passa por um processo de endurecimento por precipitação. Os fabricantes adicionam alumínio e titânio à base de níquel-cobre. Eles então submetem a liga a tratamentos térmicos controlados. Este processo oferece a mesma resistência à corrosão básica. No entanto, oferece resistência à tração e dureza superficial significativamente maiores.
Os componentes dinâmicos exigem esta durabilidade específica. Usar uma válvula de haste K500 evita escoriações destrutivas. A haste endurecida resiste à deformação física contra o material de vedação comprimido. Esta dureza projetada garante a integridade da vedação a longo prazo sob carga mecânica pesada. Impede que a haste marque. As hastes marcadas sempre criam caminhos de vazamento microscópicos.

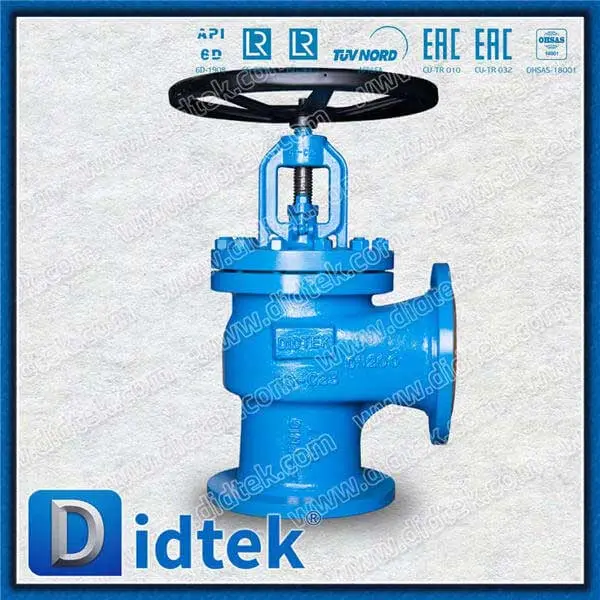

O desenho geométrico também oferece enormes vantagens operacionais. Uma configuração de globo angular apresenta um giro interno de 90 graus. Uma válvula angular Monel atua como uma mudança direcional contínua. Serve simultaneamente como um ponto de estrangulamento preciso. O controle de fluxo torna-se altamente previsível. A turbulência do fluido cai significativamente em comparação com designs de globo padrão.
Este projeto reduz drasticamente a necessidade de juntas soldadas. Você elimina completamente os cotovelos de tubos separados. Menos soldas significam menos zonas de falha potencial. As costuras de solda naturalmente convidam à corrosão localizada. Ao remover um cotovelo, você reduz inerentemente a probabilidade estatística de microvazamentos em coletores de tubulação HF densos.
Dimensões de avaliação central para uma válvula de ácido fluorídrico HF
A especificação de equipamentos para unidades de ácido requer critérios de avaliação rígidos. Você não pode confiar em especificações industriais gerais. As realidades do processo ditam limites materiais estritos.
Devemos avaliar onde uma válvula globo de alta qualidade e resistente à corrosão se torna obrigatória. Os fluxos primários de HF exigem construção Monel pura. Não há material alternativo permitido aqui. A concentração de ácido permanece muito agressiva.
Compare esta regra estrita com aplicações de materiais secundários. Você pode permitir uma válvula de bronze de alumínio em zonas muito específicas. Ocasionalmente, eles cabem em linhas de água de resfriamento não HF. Eles também funcionam bem em sistemas auxiliares de baixo risco. No entanto, você nunca deve usá-los para serviços HF agressivos diretos. Eles não possuem a resistência química necessária para fluxos de ácidos primários.
Os padrões de vedação exigem um exame minucioso intenso. Avalie rigorosamente a compatibilidade do material de embalagem. Você precisa de misturas específicas de PTFE e grafite. Estas misturas devem possuir aprovação formal para aplicações de HF. A grafite padrão se decompõe rapidamente quando exposta ao vapor ácido. Avalie os designs do capô com cuidado. Os castelos aparafusados requerem procedimentos de torque específicos. Os castelos soldados eliminam totalmente o caminho da junta. Se você usar juntas, elas deverão apresentar construção resistente a ácidos.
Os critérios de teste e validação separam os fornecedores aceitáveis dos perigosos. Exigir evidência de Identificação Positiva de Material (PMI). Teste cuidadosamente todas as peças molhadas. Não aceite certificados apenas em papel. Os testes físicos verificam a composição química real.
Exija validações de vazamento secundário. Os testes de vazamento de hélio são cruciais para o controle de emissões fugitivas. O teste hidrostático de alta pressão verifica a integridade do limite de pressão. Esses testes especializados devem exceder os requisitos básicos da API 598. Os testes padrão de água não garantem segurança em aplicações de gases tóxicos.
Perfil de comparação de desempenho de liga
| Faixa de dureza de grau de material | (Brinell) | Resistência ao rendimento relativo | Adequação direta para serviço HF |
| Monel 400 | 110 - 150 | Linha de base padrão | Excelente para corpos estáticos |
| Monel K500 | 270 - 315 | Muito alto (precipitação endurecida) | Obrigatório para hastes dinâmicas |
| Aço Carbono (Classes Específicas) | 120 - 170 | Moderado | Aceitável apenas com limites de velocidade estritos |
| Alumínio Bronze | 150 - 190 | Moderado | Apenas linhas de serviços públicos estritamente não HF |
Considerações de implementação e riscos de implantação
Adquirir o design certo resolve apenas metade do problema. A implantação introduz categorias de risco inteiramente novas. Os operadores devem gerenciar a integridade da cadeia de suprimentos e a precisão da instalação.
A autenticidade da cadeia de abastecimento apresenta riscos enormes. Ligas falsificadas inundam continuamente o mercado global. Materiais abaixo das especificações representam graves perigos operacionais. Oligoelementos no falso Monel aceleram falhas catastróficas. Você deve aplicar auditorias rigorosas ao Mill Test Report (MTR). Exigir verificação metalúrgica independente de terceiros. Laboratórios confiáveis devem verificar a composição da liga antes do início da montagem.
A integridade da instalação determina o sucesso a longo prazo. O torque inadequado compromete imediatamente a vedação do castelo. Os técnicos devem seguir procedimentos de aparafusamento rigorosos e documentados. O torque desigual cria lacunas microscópicas. O vapor HF escapa facilmente por essas vias invisíveis. Certifique-se de que suas equipes de manutenção usem exclusivamente ferramentas calibradas.
A introdução de umidade cria enormes riscos químicos. O teste hidrostático deixa naturalmente água residual dentro do corpo. Você deve secar completamente todos os componentes antes da implantação. O padrão da indústria determina a purga da cavidade interna. Use nitrogênio seco e aquecido para este processo. Se permanecer água durante a inicialização, ela se mistura com ácido anidro. Esta mistura cria HF aquoso altamente agressivo. A corrosão rápida e descontrolada ocorre imediatamente.
Avaliar as realidades da manutenção requer uma perspectiva de longo prazo. Prevenir tempos de inatividade não planejados e evitar incidentes de segurança continua sendo fundamental. Componentes de alta qualidade reduzem os ciclos de substituição rotineiros. Você deve implementar uma manutenção preditiva robusta. As inspeções de rotina garantem que o material de embalagem permaneça intacto. Esta abordagem proativa garante segurança operacional a longo prazo.
Lógica de seleção: especificando o fabricante da sua válvula
A escolha de um parceiro de produção requer uma estrutura de avaliação objetiva. Nem todas as instalações possuem a capacidade de produzir equipamentos críticos para serviços letais. Você deve filtrar os fornecedores rigorosamente.
Os licenciadores de processos ditam as regras finais de engenharia. O fabricante escolhido possui aprovações ativas? Os principais licenciadores de tecnologia, como Phillips e UOP, mantêm listas rigorosas de fornecedores. Eles auditam extensivamente as instalações de fabricação. Um fornecedor deve possuir essas aprovações específicas. Sem eles, você não pode implantar legalmente seus produtos em unidades licenciadas.
As capacidades de fabricação devem corresponder aos requisitos de documentação. O fornecedor pode fornecer uma lista de materiais (BOM) completa? Este documento deve descrever cada componente interno. A produção deve aderir estritamente à API 600 ou API 602. Os padrões ASME B16.34 permanecem absolutamente inegociáveis. Os limites de espessura da parede devem atender a margens de segurança precisas.
As equipes de compras devem executar as próximas etapas específicas. Solicite uma proposta técnica detalhada e específica do projeto. Deve incluir todos os procedimentos de Ensaios Não Destrutivos (END). Especifique claramente as origens da fundição. Evite fundições sem históricos rigorosos de controle de qualidade. Certifique-se de que o fornecedor ofereça recursos de suporte localizados. Você precisará de suas equipes de engenharia para auditorias pós-instalação. O suporte no local garante o comissionamento adequado.
Erros comuns a evitar durante a aquisição:
Aceitar certificados de materiais genéricos em vez de MTRs estritos.
Falha ao especificar Monel K500 para o componente da haste móvel.
Ignorando os requisitos específicos do licenciante de processo para configurações de acabamento.
Ignorando o rigoroso protocolo de secagem de nitrogênio após o teste hidrostático de fábrica.
Conclusão
Garantir um controle de fluxo confiável em unidades de alquilação exige rigorosa disciplina de engenharia. A seleção de uma apropriada válvula de ácido fluorídrico é, em última análise, um exercício de eliminação de riscos graves. Você não pode comprometer a ciência dos materiais ou o desenho geométrico.
Siga estas etapas práticas:
Obrigue Monel K500 para todos os componentes internos dinâmicos para evitar escoriações mecânicas.
Utilize a configuração de globo angular para eliminar soldas desnecessárias em tubos e reduzir caminhos de vazamento.
Exija a adesão estrita aos padrões de licenciamento UOP ou Phillips durante a fase de seleção do fornecedor.
Implemente testes exaustivos de vazamento de hélio e verificação metalúrgica independente antes da entrega no local.
Priorize a rastreabilidade completa do material acima de tudo. Garanta que protocolos de testes rigorosos governem o processo de fabricação. Concentre-se puramente no design específico do processo. Evite tomar decisões com base em fatores de curto prazo. A qualidade intransigente continua sendo o único caminho para a segurança operacional em aplicações de HF.
Perguntas frequentes
P: Por que usar Monel K500 em vez de Monel 400 para hastes de válvulas?
R: Monel 400 oferece excelente resistência à corrosão, mas carece de extrema dureza. Monel K500 sofre endurecimento por precipitação. Ele oferece resistência ao rendimento muito superior. Esta alta dureza evita escoriações mecânicas sob carga dinâmica. Garante que a haste não se deforme contra o material de vedação durante operações repetidas.
P: Quais são os principais padrões de licenciamento de processo para uma válvula de ácido fluorídrico HF?
R: UOP e Phillips ditam os principais padrões de engenharia para unidades HF em todo o mundo. Eles publicam diretrizes rígidas sobre metalurgia aceitável, design de acabamento e testes especializados. Qualquer equipamento utilizado nessas unidades licenciadas deve ter aprovações formais dessas organizações.
P: Podemos substituir uma válvula de bronze de alumínio no serviço de ácido HF?
R: Não. O bronze de alumínio geralmente não é adequado para serviços HF agressivos diretos. Ele não pode suportar o ambiente extremamente corrosivo dos fluxos primários do processo. O contato direto com ácido requer ligas com alto teor de níquel, como Monel. Você deve restringir o bronze de alumínio a água de resfriamento ou linhas de serviços públicos que não sejam HF.
P: Quais testes específicos devem ser solicitados antes da entrega?
R: Você deve solicitar a Identificação Positiva de Material (PMI) em todas as peças molhadas. Exija testes de emissão fugitiva de hélio para garantir a integridade do selo. Exigir radiografia de todas as peças fundidas para detectar falhas internas. Finalmente, aplique protocolos específicos de purga de nitrogênio seco imediatamente após o hidroteste.
