Em tubulações de vapor de alta pressão e água industrial, falhas no controle de fluxo levam a riscos de segurança e graves paralisações operacionais. Pressões extremas muitas vezes combinam-se com temperaturas intensas nestes sistemas. Os operadores das instalações exigem um isolamento de tubulações absolutamente confiável para manter a segurança. As válvulas padrão de padrão reto geralmente precisam de acessórios de tubulação adicionais. Esses acessórios extras aumentam as quedas de pressão do sistema e criam pontos de vazamento desnecessários. Articulações de cotovelo redundantes introduzem vulnerabilidades estruturais em redes térmicas complexas. Em última análise, ameaçam a integridade e o desempenho da planta.

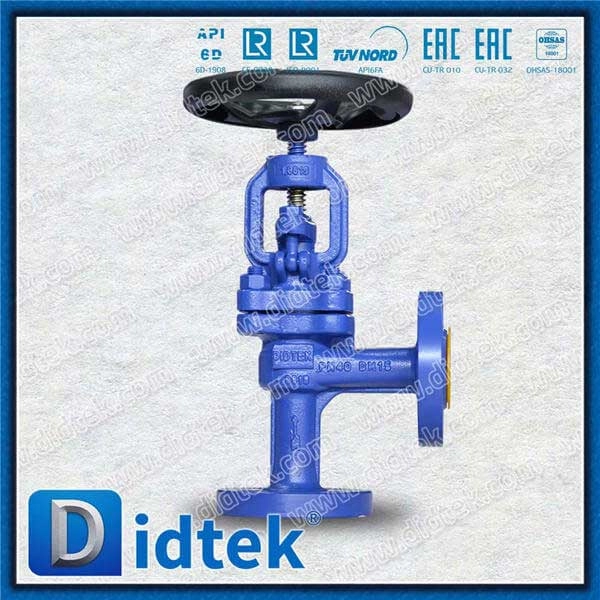

A válvula globo angular GS-C25 aborda diretamente essas questões críticas. Ele combina um caminho de fluxo de 90 graus altamente eficiente com aço carbono fundido durável. Esta combinação torna-o a principal referência para sistemas de tubulação em conformidade com DIN em todo o mundo. Este guia abrangente avalia a viabilidade técnica, as limitações de desempenho e os critérios precisos de aquisição para essas válvulas. Você aprenderá como otimizar efetivamente redes térmicas e fluidas exigentes.
Principais conclusões
Integridade do material: GS-C25 (DIN 1.0619) oferece resistência à tração superior em altas temperaturas em comparação com o ferro fundido padrão.
Eficiência do sistema: O design com ângulo de 90 graus elimina a necessidade de um encaixe em cotovelo, reduzindo o espaço ocupado pela instalação e atenuando as quedas de pressão.
Adequação da aplicação: Ideal para redução de vapor de alta pressão, purga de caldeiras e isolamento de água industrial para serviços pesados.
Tecnologias de vedação: Configurações avançadas (por exemplo, vedação de fole) proporcionam vazamento quase nulo, crucial para meios perigosos ou de alto valor.
Por que GS-C25? Especificações de materiais e conformidade com padrões
Desmistificação de Materiais
Os engenheiros especificam consistentemente o GS-C25 para ambientes industriais exigentes. Devemos primeiro compreender a sua base metalúrgica. GS-C25 é um aço carbono fundido de alta qualidade. Ele se enquadra na designação de material DIN 1.0619. Serve como o equivalente europeu da especificação ASTM A216 WCB amplamente reconhecida.
As equipes de compras frequentemente cometem erros críticos de pesquisa durante o fornecimento. Eles costumam procurar uma válvula de ferro fundido GS-C25 . Este termo é inerentemente contraditório. O ferro fundido apresenta alto teor de carbono e características frágeis. Ele se quebra sob estresse térmico extremo ou impacto físico. Por outro lado, GS-C25 é uma liga de aço dúctil. Absorve choques mecânicos e acomoda expansões térmicas severas. Você deve evitar estritamente o ferro fundido em linhas de vapor de alta pressão. Sempre insista em aço fundido GS-C25 verificado para segurança ideal.
Alinhamento padrão DIN
Os projetos de plantas europeias e globais favorecem fortemente os padrões DIN. Uma válvula globo angular DIN garante estrita conformidade dimensional. As dimensões face a face se alinham perfeitamente entre diferentes fabricantes. Essa padronização simplifica a manutenção e os cenários de substituição rápida.
Os operadores da planta especificam principalmente essas válvulas para sistemas de pressão PN16 a PN40. Essas classificações se traduzem em aproximadamente 16 a 40 bar de pressão permitida em temperatura ambiente. A estrutura DIN exige testes não destrutivos rigorosos durante a fabricação. Esses testes garantem que o corpo de aço fundido não contenha vazios ou porosidades ocultas. Tais defeitos levariam inevitavelmente a explosões catastróficas em sistemas de vapor vivo.
Limites térmicos
Todo material possui limites operacionais rígidos. O aço GS-C25 tem um desempenho excepcionalmente bom até 400°C (752°F). Dentro desta faixa, mantém excelente resistência à tração e rigidez estrutural. O material lida facilmente com vapor saturado padrão e vapor superaquecido moderado.
No entanto, o desempenho degrada rapidamente além de 400°C. O aço carbono começa a sofrer fluência acelerada. Fluência refere-se à deformação lenta e permanente sob estresse mecânico contínuo. Quando as temperaturas do processo excedem esse limite crítico, você deve atualizar sua seleção de materiais. Aços-liga, como WC6 ou WC9, tornam-se necessários. Usar o GS-C25 acima do seu limite térmico corre o risco de ruptura repentina do corpo da válvula.
Vantagem de engenharia: A válvula angular industrial de 90 graus
Dinâmica de Fluxo
A geometria estrutural de uma válvula determina seu desempenho de fluido. A válvula angular industrial oferece um design exclusivo de dupla finalidade. Funciona simultaneamente como uma mudança direcional de tubulação e um regulador de fluxo preciso.
O fluido entra no corpo da válvula pela porta inferior. Ele flui para cima, passando pela área de estar. O fluido sai imediatamente pela porta lateral em um ângulo de 90 graus. Esta transição suave minimiza a restrição do fluxo interno. Válvulas padrão de padrão reto forçam o fluido através de um caminho complicado em forma de Z. A configuração angular elimina uma curva direcional altamente restritiva. Este contorno interno simplificado melhora o coeficiente de fluxo geral.
Mitigação de queda de pressão
As altas quedas de pressão representam um desafio constante nas redes de vapor. A perda excessiva de pressão reduz a eficiência do sistema e desperdiça energia térmica dispendiosa.
As configurações angulares combatem naturalmente esses fenômenos negativos. Eles reduzem a turbulência do fluido imediatamente a jusante da área de assento. Menos turbulência se traduz diretamente em níveis mais baixos de ruído acústico dentro da planta. Além disso, o caminho de fluxo simplificado atenua a cavitação destrutiva. A cavitação ocorre quando a pressão do fluido cai abaixo da pressão de vapor. Bolhas de vapor se formam e colapsam violentamente contra superfícies metálicas. O design angular mantém os perfis de pressão localizados mais estáveis. Esta estabilidade protege o acabamento interno da erosão rápida e semelhante a um buraco.
Economia de Espaço e Peso
Os layouts de instalações industriais frequentemente sofrem com severas restrições de espaço. Salas de caldeiras e estações de vapor montadas em skids exigem configurações de equipamentos compactas.
As válvulas diretas geralmente exigem uma conexão de cotovelo separada para direcionar a tubulação. Essa combinação aumenta a pegada física. Também adiciona peso desnecessário às estruturas de suporte da tubulação. O design de ângulo de 90 graus remove efetivamente o encaixe redundante do cotovelo. Você elimina uma conexão flangeada e um conjunto de juntas. Esta redução reduz o risco de emissões fugitivas. Também simplifica o processo de instalação inicial para empreiteiros de tubulação.
Avaliação da válvula globo de vapor para aplicações severas
Desafios da Linha Steam
A distribuição industrial de vapor é um processo inerentemente violento. O meio fluido muda de fase rapidamente. A vaporização intermitente ocorre quando o condensado de alta pressão cai para uma pressão mais baixa. Uma parte do líquido transforma-se violentamente em vapor. Esta expansão tensiona os componentes internos da válvula.
O golpe de aríete apresenta outro grave perigo. Gotas de condensado acumulado viajam em altas velocidades. Eles impactam os discos das válvulas fechadas com uma força tremenda. Além disso, a ciclagem térmica diária faz com que a tubulação se expanda e contraia continuamente. Estas forças combinadas exigem uma solução de isolamento robusta.
Vedação de fole vs. embalagem padrão
A tecnologia de vedação define o perfil de segurança ambiental de uma válvula. Você deve escolher entre designs de gaxeta padrão e vedação de fole.
A gaxeta padrão de grafite fornece uma vedação tradicional e confiável. Os anéis de grafite se comprimem ao redor da haste da válvula. Eles evitam que o fluido escape para a atmosfera. Esta configuração requer orçamentos iniciais de aquisição mais baixos. No entanto, a gaxeta de grafite exige manutenção frequente. Os técnicos devem apertar regularmente a junta de vedação para evitar vazamentos. O atrito constante da haste eventualmente desgasta o material de grafite.
A integração do selo de fole resolve totalmente o problema de vazamento. Um fole metálico (geralmente feito de aço inoxidável ou ligas de titânio) é soldado à haste e ao castelo. Cria uma barreira metálica impenetrável. O fole se expande e comprime à medida que a válvula opera. Este design atinge vazamento zero absoluto ao longo da haste. Requer um investimento inicial maior. No entanto, é fundamental para plantas de processo contínuo que lidam com meios perigosos ou altamente valiosos.
| Perfil de vazamento | de frequência de manutenção de | mecanismo primário de | tecnologia de vedação | Melhor aplicação |
| Embalagem padrão de grafite | Anéis de carbono comprimido | Alto (aperto regular) | Choro menor aceitável | Água geral, vapor de baixa pressão |
| Selo de fole metálico | Barreira metálica expansível soldada | Mínimo (substituir em caso de falha) | Vazamento atmosférico zero | Vapor de alta pressão, fluidos tóxicos |
Estrangulamento vs. Isolamento
Os engenheiros muitas vezes entendem mal os limites operacionais exatos deste equipamento. Uma válvula globo de vapor robusta lida com estrangulamento moderado do fluxo. Você pode abrir a válvula para reduzir a pressão a jusante manualmente.
No entanto, você deve estabelecer parâmetros operacionais claros. Essas unidades são excelentes em fechamento hermético e isolamento temporário. Elas não são válvulas de controle dedicadas. Você nunca deve usá-los para modulação contínua de alta frequência. O estrangulamento severo prolongado perto da posição fechada cria um fluxo de extrema alta velocidade através do assento. Esta velocidade corrói rapidamente as superfícies de vedação. Uma vez que a sede sofra danos por erosão, a válvula não conseguirá isolar completamente a tubulação.
Dimensionamento, classificações de pressão e critérios de seleção
Padrões de Dimensão (DN e PN)
O dimensionamento adequado da válvula impacta diretamente a longevidade do sistema. As faixas de aquisição normalmente variam de DN15 a DN400. A designação 'DN' representa o diâmetro nominal em milímetros. Você deve combinar precisamente o tamanho do DN com as taxas de fluxo exigidas pelo seu sistema. O superdimensionamento da válvula leva a um baixo desempenho de estrangulamento. O subdimensionamento cria quedas excessivas de pressão e acelera o desgaste interno.
A designação 'PN' indica pressão nominal. As faixas padrão incluem PN16, PN25 e PN40 até PN64. Sempre selecione uma classificação PN que exceda confortavelmente os picos de pressão potenciais máximos do seu sistema. Considere os pontos de ajuste da válvula de alívio de segurança durante este cálculo.
Revestimento rígido de assento e disco
O acabamento interno suporta as forças fluidas mais agressivas. O acabamento padrão em aço inoxidável 13Cr funciona perfeitamente para água industrial limpa e vapor de baixa velocidade. Resiste à oxidação básica e fornece uma vedação confiável.
Aplicações de vapor de alta velocidade exigem defesas metalúrgicas superiores. Você deve especificar acabamentos com face Stellite para esses ambientes. Stellite é uma liga de cobalto-cromo altamente durável. Os fabricantes soldam uma camada de Stellite diretamente nas superfícies da sede e do disco. Este revestimento duro resiste à abrasão severa, escoriações e erosão em alta temperatura. Garante uma vedação hermética mesmo após anos de operação exigente.
Compatibilidade de atuação
Você deve avaliar o fluxo de trabalho operacional da sua planta para determinar as necessidades de atuação. A operação manual continua sendo o padrão para tarefas básicas de isolamento. Um design de haste ascendente mostra-se altamente vantajoso aqui. À medida que você gira o volante, a haste sobe visualmente acima do corpo da válvula. Isto fornece confirmação visual imediata e inequívoca da posição da válvula.
Os loops de processos automatizados exigem configurações diferentes. Você deve avaliar a necessidade de atuadores pneumáticos ou elétricos. Projetos angulares geralmente exigem suportes de montagem específicos para acomodar as dimensões físicas de atuadores pesados. Certifique-se de que o fabricante da válvula possa fornecer suportes de montagem ISO e calcular com precisão o impulso necessário da haste.
Evidência do fornecedor
As afirmações de marketing têm valor zero em ambientes de vapor de alta pressão. Nunca aceite promessas vagas de “vazamento zero” ou “qualidade premium”. Você deve exigir evidências concretas e verificáveis de seus fornecedores.
Solicite o certificado de material EN 10204 3.1 para o invólucro pressurizado.
Exija relatórios de testes hidrostáticos documentados em conformidade com API 598 ou DIN EN 12266-1.
Solicite dados exatos do teste de ciclo de vida do fole se estiver especificando um projeto de vedação de fole.
Exigir relatórios de exames não destrutivos (NDE) para todas as peças fundidas críticas.
Realidades de implementação e riscos de manutenção
Orientação de instalação
A instalação física requer adesão estrita aos princípios de dinâmica de fluidos. Você deve instalar a unidade seguindo a direção correta do fluxo. Os fabricantes lançam uma seta direcional distinta no corpo da válvula.
A orientação padrão direciona o fluxo sob o disco. A pressão a montante ajuda a empurrar o disco durante a abertura. Isto alivia a carga mecânica na haste e no volante. Invertendo a direção de instalação, as forças fluem sobre o disco. A alta pressão do fluido fixa ativamente o disco. Quando um operador tenta abrir a válvula invertida, a resistência excessiva pode quebrar o mecanismo interno da haste.
Riscos de choque térmico
O aço carbono fundido possui alta durabilidade, mas permanece vulnerável a gradientes térmicos repentinos. A introdução de vapor vivo em um sistema de tubulação fria cria um choque térmico extremo. O calor repentino causa uma expansão rápida e irregular do material. Esta tensão pode rachar o corpo fundido da válvula ou deformar os anéis internos da sede.
Você deve seguir um procedimento rigoroso de aquecimento antes de abrir totalmente qualquer válvula globo angular em serviço de vapor:
Verifique se todos os purgadores de drenagem de condensado a jusante estão totalmente funcionais.
Abra ligeiramente a válvula de derivação a montante para introduzir um pequeno volume de vapor.
Deixe o corpo da válvula principal aquecer gradualmente durante 15 a 30 minutos.
Confirme a eliminação de todo o condensado remanescente da tubulação.
Gire lentamente o volante da válvula principal para a posição totalmente aberta.
Tempo de inatividade de manutenção
Os gestores das instalações devem planear realisticamente futuras intervenções de manutenção. Reparar mecanismos de haste ascendente requer tempo de inatividade dedicado. As substituições de gaxetas exigem despressurização completa da tubulação para segurança.
As substituições de foles apresentam um desafio distinto. Normalmente não é possível reparar um fole rompido enquanto a válvula permanece em linha. Os técnicos devem remover todo o conjunto do capô. Isso geralmente significa extrair totalmente a válvula da tubulação. Enfatize a manutenção preventiva e monitore rigorosamente a química da água para prolongar a vida útil dos componentes internos.
Conclusão
A válvula angular GS-C25 funciona como uma solução altamente especializada e orientada para conformidade para redes térmicas complexas. Ele combina com sucesso o redirecionamento de fluxo eficiente com isolamento robusto de tubulação de alta pressão. Ao eliminar acessórios redundantes, protege ativamente a infraestrutura da planta contra tensões desnecessárias e possíveis caminhos de vazamento.
Sua matriz de decisão permanece simples. Se a sua principal prioridade é minimizar o espaço ocupado pela instalação e ao mesmo tempo gerenciar quedas moderadas de pressão do vapor, este projeto representa a escolha ideal. Ele funciona perfeitamente até 400°C. Se as temperaturas do seu processo excederem esse limite, você deverá optar por soluções alternativas de aço de alta liga.
Para avançar com segurança, engenheiros e compradores devem formalizar a sua estratégia de aquisição. Revise cuidadosamente as especificações DN e PN exigidas. Calcule as quedas exatas de pressão do sistema sob condições de carga máxima. Por fim, solicite desenhos técnicos estruturados e certificados de materiais de fabricantes certificados antes de emitir qualquer pedido de compra.
Perguntas frequentes
P: Qual é a diferença entre o GS-C25 e o aço carbono padrão WCB?
R: GS-C25 é o equivalente direto DIN/EN ao ASTM A216 WCB. Eles compartilham propriedades mecânicas e composições químicas quase idênticas. A principal diferença reside no quadro regulamentar. O GS-C25 segue rigorosos padrões europeus de testes e certificação, tornando-o a designação necessária para sistemas de tubulação em conformidade com DIN.
P: Uma válvula globo angular GS-C25 pode ser usada para controle de fluxo preciso?
R: Embora estrangulem o fluxo melhor do que as válvulas gaveta padrão, elas não são válvulas de controle dedicadas. Você pode usá-los para redução moderada e temporária da pressão. No entanto, o estrangulamento severo e prolongado perto da posição fechada causa rápida erosão da sede. Este dano eventualmente impede que a válvula consiga um fechamento hermético.
P: Por que escolher um design de haste ascendente para aplicações de água industrial?
R: Um mecanismo de haste ascendente fornece confirmação visual imediata e inequívoca da posição da válvula. Quando a haste se projeta para fora, a válvula está aberta. Este indicador visual é absolutamente crítico para verificações de segurança de rotina da planta e resposta rápida a emergências durante procedimentos operacionais complexos.
P: Esta válvula requer uma orientação de instalação específica?
R: Sim. Você deve seguir rigorosamente a direção do fluxo indicada pela seta gravada no corpo da válvula. As instalações padrão direcionam o fluido para cima, sob o disco. Esta orientação utiliza a pressão a montante para auxiliar na abertura da válvula, evitando estresse mecânico desnecessário na haste.
