Válvula globo angular DIN: aplicações industriais de vapor e óleo quente

A operação de sistemas de vapor e óleo térmico em alta temperatura deixa margem zero para erros em relação ao controle de fluxo, quedas de pressão e emissões fugitivas. Quando as temperaturas do processo aumentam, qualquer elo fraco pode comprometer rapidamente as operações inteiras da planta. As válvulas padrão de padrão reto geralmente exigem cotovelos de tubulação adicionais para direcionar o fluido corretamente. Essas conexões extras aumentam a queda de pressão sistêmica, expandem a área ocupada pela instalação e adicionam pontos de vazamento desnecessários em cada flange. Você rapidamente enfrenta um problema complexo de restrições espaciais e vulnerabilidade mecânica.

Uma válvula globo angular DIN consolida o redirecionamento de fluxo e o estrangulamento de precisão em um único componente altamente eficiente. Ele roteia com eficiência meios de comunicação de alta velocidade, mantendo uma integridade rigorosa à prova de vazamentos. No entanto, a especificação da válvula correta exige a correspondência dos padrões de material DIN com as condições exatas do processo. Você aprenderá como avaliar dinâmicas de fluidos complexas, identificar limites realistas de materiais e escolher recursos de vedação críticos para otimizar com segurança sua próxima aplicação de fluidos em alta temperatura.

Principais conclusões

• Eficiência da tubulação: As válvulas globo angulares eliminam a necessidade de um encaixe em cotovelo de 90 graus, economizando espaço e reduzindo a queda geral de pressão do sistema.

• Específicos da aplicação: Os sistemas de vapor exigem resistência robusta à cavitação e quedas de alta pressão, enquanto os sistemas de óleo quente exigem integridade rigorosa à prova de vazamentos contra ciclos térmicos.

• Confiabilidade do material: O aço carbono 1.0619 é o padrão comprovado para aplicações padrão de alta temperatura, oferecendo classificações confiáveis ​​de pressão e temperatura de acordo com as especificações DIN EN.

• Foco na implementação: Avaliar a conformidade do fornecedor, as configurações de embalagem (como vedações de fole) e o acesso à manutenção de longo prazo são essenciais para finalizar listas de compras.

Minimizando o estresse do sistema: o caso da válvula globo angular

Os layouts de tubulação tradicionais muitas vezes enfrentam restrições físicas estritas. Uma válvula globo padrão normalmente precisa de um cotovelo separado para mudar a direção do fluido. Esta combinação força o fluido através de múltiplas transições estreitas em um curto espaço de tempo. Você enfrenta imediatamente maior turbulência, taxas mais rápidas de desgaste do metal e um processo de instalação mais complexo. Cada flange ou solda extra representa um ponto potencial de falha. Com o tempo, essas conexões adicionais suportam estresse vibracional, aumentando a carga de manutenção.

O design do corpo em 90 graus oferece uma solução de engenharia elegante. Ele atua tanto como um encaixe direcional quanto como um controlador de fluxo preciso. O fluido entra na válvula e gira suavemente através de uma única câmara interna. Você elimina totalmente o cotovelo secundário. Esta abordagem simplificada minimiza a turbulência severa e altera fundamentalmente a dinâmica interna dos fluidos. Os operadores notam curvas de fluxo mais suaves e vibrações estruturais reduzidas durante as sequências de inicialização.

Quando você compara uma válvula globo angular com um projeto padrão em T, os benefícios hidráulicos tornam-se óbvios. O caminho do fluxo interno enfrenta significativamente menos resistência. Você consegue um coeficiente de fluxo mais alto (Cv ou Kv) exatamente para o mesmo diâmetro de tubo. Menos flanges significam menos possíveis caminhos de vazamento. Esta redução aumenta diretamente a segurança operacional a longo prazo em toda a rede de tubulações.

Layouts de skid industriais exigem máxima eficiência de espaço. Esses ambientes agrupam vários trocadores de calor e instrumentos em áreas altamente restritas. Ao remover curvas extras do tubo, você reduz significativamente o espaço geral de instalação. Os operadores obtêm melhor acesso para manutenção de rotina. Os engenheiros podem projetar pacotes de equipamentos mais compactos e eficientes sem comprometer as capacidades de fluxo.

Especificando uma válvula globo de vapor para redução de queda de alta pressão

Os sistemas de redução de vapor lidam diariamente com forças internas brutais. A redução do vapor de alta pressão introduz velocidade extrema dentro da tubulação. O fluido pode sofrer flashes repentinos à medida que atravessa os limites de pressão. Em casos graves, violentas bolhas de cavitação se formam e colapsam contra as superfícies metálicas internas. Se não forem controladas, essas realidades termodinâmicas destruirão rapidamente os componentes da tubulação padrão.

A precisão da limitação continua sendo sua principal defesa contra essas forças. O design do obturador e da sede dentro de uma válvula globo de vapor deve lidar com vapor saturado e superaquecido simultaneamente. Um corpo com padrão angular permite que o plugue regule a expansão do vapor de maneira eficaz. Ela dispersa a queda de pressão em uma trajetória descendente mais suave em comparação com válvulas retas padrão. Você consegue uma modulação de fluxo precisa mesmo durante mudanças drásticas de pressão.

Os padrões de engenharia exigem estritamente escolhas de materiais específicos aqui. O aço carbono puro não pode sobreviver à cavitação prolongada. Você deve especificar materiais de acabamento endurecidos para proteger as superfícies de assentamento. A aplicação de uma sobreposição Stellite 6 (alcançando aproximadamente 40-45 HRC de dureza) ao obturador e à sede evita a trefilação do fio. A trefilação ocorre quando o vapor de alta velocidade corta ranhuras minúsculas e destrutivas nas interfaces de vedação. Um interno endurecido resiste a essa erosão, garantindo a vedação hermética da válvula durante milhares de ciclos de estrangulamento.

Concentre-se em resultados operacionais previsíveis. Você deseja uma regulação de pressão confiável nos coletores de vapor e nas linhas de purga da caldeira. Ao combinar o acabamento endurecido correto com um design de corpo angular, você estende drasticamente os intervalos de manutenção. Seu sistema de vapor funciona de forma eficiente, sem paradas inesperadas da planta causadas por falhas prematuras da sede.

Melhores práticas para aplicativos Steam

• Sempre calcule a queda de pressão precisa para garantir que o material do acabamento possa suportar a velocidade específica do fluido.

• Instale um coletor adequado a montante da válvula para remover o condensado prejudicial antes que ele atinja o bujão interno.

• Verifique se o tamanho do atuador fornece impulso suficiente para fechar o bujão com segurança contra alta pressão de entrada de vapor.

Critérios de desempenho para uma válvula de óleo quente confiável

Os sistemas de fluido térmico representam riscos industriais únicos e graves. O óleo quente é uma substância altamente difundida. Procura agressivamente qualquer caminho de saída microscópico quando aquecido. Se ocorrerem emissões fugitivas através da haste da válvula, você enfrentará riscos imediatos de incêndio e segurança. A névoa de óleo quente pode inflamar-se espontaneamente ao entrar em contato com o ar em certas temperaturas elevadas. A segurança sempre dita suas escolhas de design e componentes aqui.

A ciclagem térmica tensiona continuamente todo o conjunto mecânico. Flutuações de alta temperatura fazem com que os componentes metálicos se expandam e contraiam repetidamente. Este movimento constante impacta diretamente a integridade do corpo da válvula e degrada os materiais tradicionais de empanque da haste. A gaxeta padrão de grafite pode eventualmente comprimir ou perder sua resiliência. Quando isso acontece, o fluido térmico perigoso escapa para a atmosfera.

Você deve priorizar atualizações de prevenção de vazamentos durante a fase de especificação. A escolha de configurações de vedação avançadas não é negociável. Um design de vedação de fole oferece a máxima proteção ambiental. Utiliza um tubo metálico tipo acordeão soldado diretamente na haste e no corpo. Isso cria uma barreira física sólida contra o fluido. Quando combinada com anéis de gaxeta secundários avançados de grafite, uma válvula de óleo quente garante vazamento zero.

O objetivo principal continua sendo a segurança do operador. A seleção adequada da válvula garante estrita conformidade ambiental. Você evita completamente a perda dispendiosa e perigosa de fluido térmico. Uma estratégia de vedação robusta mantém suas instalações seguras e seu processo de produção funcionando sem interrupções perigosas.

Erros comuns em sistemas de óleo quente

• Contar apenas com gaxetas padrão sem vedação de fole para fluidos orgânicos de alta temperatura.

• Ignorar as taxas de expansão térmica de diferentes metais ao selecionar os materiais do corpo da válvula e dos internos.

• Deixar de implementar um cronograma de inspeção de rotina para a caixa de gaxeta secundária acima do fole.

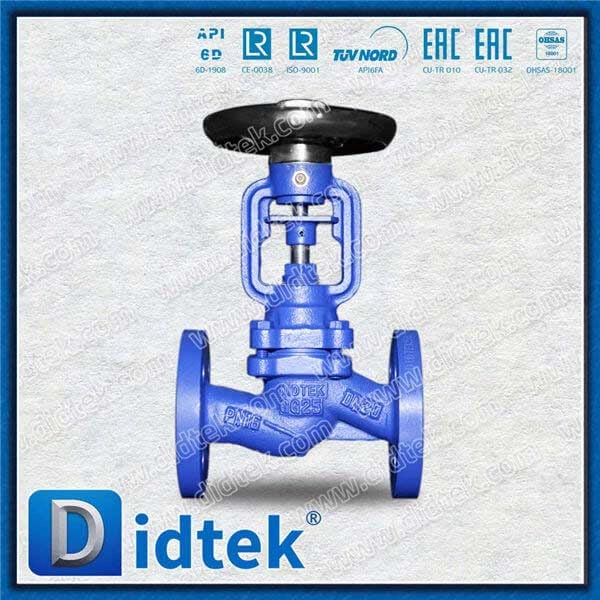

Avaliando uma válvula padrão DIN: o papel do aço carbono 1.0619

As instalações europeias e os empreiteiros globais de EPC dependem fortemente de padrões de engenharia unificados. Eles exigem estritamente uma válvula padrão DIN para garantir compatibilidade internacional. Confiar nas classificações de flange EN 1092-1 e nas dimensões face a face padronizadas elimina suposições perigosas do projeto da planta. Você pode substituir peças perfeitamente durante paradas sem modificar a tubulação existente.

Devemos examinar cuidadosamente os materiais específicos utilizados nessas estruturas padrão. Uma válvula de aço carbono 1.0619 serve como base confiável para trabalhos em altas temperaturas. Este material é o equivalente europeu ao ASTM A216 WCB. Ele fornece excelentes propriedades mecânicas, incluindo alta resistência à tração, resistência ao impacto e soldabilidade altamente confiável para circuitos de tubulação industrial.

Você precisa de uma compreensão clara dos limites operacionais realistas. O material 1.0619 tem um desempenho excepcionalmente bom dentro de um envelope térmico definido. Dependendo da classe de pressão específica, ele suporta confortavelmente temperaturas contínuas de até aproximadamente 400°C (750°F). Dentro desta faixa, mantém uma integridade estrutural rígida sem deformação repentina sob pressão.

No entanto, você deve saber exatamente quando atualizar seus materiais. Se uma aplicação específica de vapor ou óleo quente ultrapassar continuamente os 400°C, o aço carbono perde rapidamente a resistência ao escoamento. Neste ponto de transição, você deve passar para o aço-liga. Materiais como 1.7357 (equivalente a ASTM A217 WC6) oferecem a resistência à fluência necessária para ambientes térmicos extremos.

Limites padrão de temperatura do material

Riscos de implementação e lógica de seleção de fornecedores

Selecionar o componente de controle direcional perfeito só importa se você instalá-lo corretamente. A orientação de instalação apresenta o risco de implementação mais comum e prejudicial. Essas unidades exigem um alinhamento rigoroso da direção do fluxo. Você deve determinar se o fluido deve entrar por baixo ou por cima do bujão. O fluxo sob o tampão ajuda no estrangulamento fino e protege a gaxeta da pressão direta. O fluxo sobre o tampão ajuda a vedar hermeticamente em cenários de corte de alta pressão. A instalação reversa leva a vibração interna agressiva, vedação deficiente e falha mecânica rápida.

A compatibilidade de atuação representa outro desafio físico significativo. Os corpos com padrão angular cabem em espaços de canto apertados, mas os atuadores automatizados exigem uma folga significativa acima da cabeça. Você deve calcular cuidadosamente os limites de espaço em modelos 3D. Atuadores pneumáticos ou elétricos geralmente exigem suportes de montagem volumosos. Quedas de alta pressão exigem atuadores maiores para superar enormes forças de impulso internas. Sempre verifique os limites de liberação física antes de comprar.

O desenvolvimento de critérios de seleção inteligentes protege o cronograma e o orçamento do seu projeto. Você deve avaliar os fornecedores com base em métricas rigorosas e verificáveis, em vez de afirmações básicas de marketing.

1. Documentação verificável: Exija relatórios abrangentes de testes de materiais DIN/EN. Você deve obter certificados EN 10204 3.1 para comprovar a origem do material, composição química e tratamento térmico adequado.

2. Opções de personalização: Procure a disponibilidade de perfis de acabamento personalizados e combinações de embalagens. A correspondência precisa da aplicação evita falhas mecânicas precoces.

3. Histórico de testes: revise o histórico documentado do fornecedor com testes de alta temperatura. Certificações como API 624 ou ISO 15848-1 comprovam sua capacidade de limitar efetivamente as emissões fugitivas a níveis rigorosos de PPM.

Conclusão

Escolher a válvula de controle direcional correta é um exercício contínuo para mitigar o risco físico. Você minimiza quedas de pressão destrutivas e velocidades prejudiciais em linhas de vapor saturado. Você evita ativamente vazamentos de combustíveis altamente perigosos em circuitos sensíveis de óleo quente. Essas decisões de engenharia definem a segurança e a eficiência básicas de toda a sua infraestrutura de tubulação.

Recomendamos fortemente que os engenheiros alinhem cuidadosamente os perfis exatos de pressão e temperatura. Mapeie essas variáveis ​​específicas diretamente em relação às capacidades do aço carbono 1.0619 antes de finalizar quaisquer especificações de aquisição. Reconheça seus limites de temperatura e atualize voluntariamente para aço-liga quando os parâmetros do processo exigirem.

Não adivinhe os cálculos de fluxo ou os requisitos de empuxo do atuador. Consulte diretamente os especialistas técnicos de vendas para uma revisão abrangente do dimensionamento do fluido. Solicite uma folha de dados de engenharia detalhada e um modelo CAD 3D preciso para integrar perfeitamente a unidade ao layout específico do seu skid.

Perguntas frequentes

P: Qual é a temperatura operacional máxima para uma válvula de aço carbono 1.0619?

R: De acordo com os limites padrão DIN EN, o aço carbono 1.0619 normalmente opera com segurança até 400°C (750°F). O máximo exato depende muito da classificação específica da classe de pressão. Se o seu processo exceder continuamente 400°C, você deverá fazer a transição para uma liga de aço como 1.7357 (WC6) para manter a integridade mecânica e evitar deformação por fluência.

P: Uma válvula globo angular tem uma queda de pressão menor do que uma válvula globo reta?

R: Sim, geralmente acontece. Ao combinar uma rotação de 90 graus e um mecanismo de estrangulamento em um corpo unificado, elimina a necessidade de um cotovelo de tubo externo. Este caminho de fluxo interno simplificado reduz a turbulência e melhora significativamente o coeficiente geral de fluxo (Cv/Kv) em comparação com uma válvula reta aparafusada a uma conexão de cotovelo separada.

P: Essas válvulas podem ser automatizadas para controle de fluxo?

R: Sim. Eles são totalmente compatíveis com os modernos atuadores pneumáticos e elétricos. No entanto, você deve calcular cuidadosamente o impulso necessário da haste. Quedas de alta pressão criam forças ascendentes internas significativas. Seu atuador deve ser dimensionado adequadamente para superar essas forças e fornecer modulação de fluxo precisa e estável sem oscilações.

P: Por que uma vedação de fole é frequentemente recomendada para aplicações de óleo quente?

R: O óleo quente representa um grande risco de incêndio e de segurança ambiental se vazar. Uma vedação de fole fornece uma barreira metálica contínua soldada diretamente à haste. Garante zero emissões fugitivas. Ele gerencia facilmente a rápida expansão térmica sem degradação, superando completamente os anéis de gaxeta de haste de grafite padrão sob estresse térmico.
