Válvula gaveta de 2-1/2 polegada: dimensões, classificações de pressão e guia de seleção

Os vazamentos não detectados no sistema estão drenando silenciosamente a lucratividade da sua planta? Componentes de isolamento de médio porte servem como guardiões críticos das operações de pipeline. No entanto, as equipes de manutenção muitas vezes os ignoram até que ocorra uma explosão catastrófica. A escolha do mecanismo errado desencadeia graves riscos de segurança, contaminação ambiental e tempos de inatividade dispendiosos. Por outro lado, o dimensionamento adequado e a especificação precisa do material praticamente eliminam esses riscos.

Neste guia técnico abrangente, detalhamos dimensões exatas, classificações de classes de pressão e opções de metalurgia. Ao final desta postagem, você possuirá o conhecimento prático necessário para selecionar uma unidade de fechamento altamente confiável, adaptada especificamente ao seu ambiente de controle de fluidos.

Principais conclusões

• Padrões Dimensionais: A escala física e a interface de uma unidade de 2-1/2 polegadas são estritamente regidas pela ASME B16.10 para dimensões face a face e pela ASME B16.5 para especificações de flange. Isso garante a intercambialidade global entre as atualizações da planta.
• Classes de pressão: Esses componentes da tubulação são projetados para atender a classificações de pressão específicas. Os mais notáveis ​​são ASME Classe 150, Classe 300 e Classe 600. Cada um corresponde a uma pressão de trabalho máxima permitida distinta.
• Seleção de Materiais: A vida útil operacional do equipamento depende fortemente da metalurgia. Opções como aço carbono fundido ASTM A216 WCB, aço inoxidável CF8M e aço forjado determinam limites térmicos e resistência química.
• Tipos de cunha e haste: Os projetistas do sistema devem escolher entre uma configuração de parafuso externo e garfo para indicação visual de posição ou uma haste não ascendente para espaços compactos. Além disso, cunhas sólidas ou flexíveis devem ser selecionadas com base na variação térmica.
• Uso primário: Estas unidades são projetadas exclusivamente para isolamento ligado e desligado totalmente aberto ou totalmente fechado. Eles não são projetados para estrangular o fluxo. O estrangulamento rápido causa cavitação grave e danos à sede.

O que é uma válvula gaveta de 2-1/2 polegadas?

Uma válvula de isolamento de 2 1/2 polegadas é um dispositivo de movimento linear projetado para permitir ou interromper o fluxo de fluido dentro de um sistema de tubulação. A designação de 2-1/2 polegadas refere-se ao tamanho nominal do tubo. Em sistemas métricos, isso se traduz em um Diâmetro Nominal de DN65. Este componente de tamanho médio oferece um equilíbrio ideal entre capacidade de fluxo e área ocupada espacial, tornando-o indispensável no controle de fluidos industriais modernos.

O mecanismo fundamental envolve uma haste roscada conectada a um volante ou a um atuador automatizado. Quando um operador gira o volante, a haste traduz essa força rotacional em movimento linear. Esta ação levanta ou abaixa um portão em forma de cunha. Na posição totalmente aberta, o portão retrai-se completamente no capô. Consequentemente, o caminho do fluxo permanece totalmente desobstruído. Isto resulta em queda mínima de pressão e evita turbulência, o que é uma característica altamente vantajosa para manter a eficiência geral da tubulação.

Imagine uma linha de água municipal de alta pressão ou uma movimentada instalação de processamento químico. Nesses cenários, é fundamental isolar segmentos específicos de dutos para manutenção de rotina sem desligar toda a planta. Os engenheiros de campo utilizam intensamente essas válvulas industriais em refinarias de petróleo e gás, sistemas comerciais de água gelada e instalações de geração de energia onde recursos robustos de fechamento com vazamento zero são obrigatórios.

Dimensões padrão de uma válvula gaveta 2 1/2

Ao definir esquemas de tubulação, dados dimensionais precisos não são negociáveis. Uma incompatibilidade na escala física pode induzir tensões severas na tubulação, desalinhamento mecânico e eventual falha estrutural no chão da fábrica.

Dimensões face a face

A dimensão face a face representa a distância exata entre as faces do flange de entrada e saída. Padronizada pela ASME B16.10, esta medição garante que válvulas de diferentes fabricantes possam ser trocadas sem problemas. Você não precisará alterar o layout da tubulação existente ao substituir uma unidade antiga.

Nota: As dimensões aplicam-se a configurações de extremidades flangeadas e soldadas de topo. Sempre verifique as medidas exatas com os desenhos técnicos do fabricante antes da fabricação.

Dimensões do Flange ASME B16.5

Para conexões de extremidade flangeadas, o diâmetro externo, o diâmetro do círculo do parafuso e os modelos de perfuração devem cumprir rigorosamente os padrões ASME B16.5. Isto garante que a unidade irá aparafusar perfeitamente às flanges dos tubos adjacentes. Uma combinação perfeita mantém uma vedação segura e à prova de vazamentos sob extrema pressão.

Altura e peso total

A altura total varia significativamente com base no design interno da haste. Um modelo de Parafuso Externo e Garfo requer uma folga substancial acima da cabeça porque a haste se eleva fisicamente acima do volante durante a operação. Em contraste, uma haste não ascendente mantém uma altura estática. Isso o torna a escolha superior para instalações subterrâneas ou racks de tubos verticais apertados.

Além disso, o peso está diretamente correlacionado à densidade do material e à espessura da classe de pressão. Uma unidade padrão de ferro fundido Classe 150 de 2-1/2 polegadas pode pesar aproximadamente 45 libras. No entanto, uma variante de aço fundido Classe 600 pode facilmente exceder 100 libras devido às paredes mais espessas do corpo, necessárias para conter vapor de alta pressão ou hidrocarbonetos.

Classificações de pressão e limites de temperatura

Compreender os limites de pressão e temperatura é um requisito fundamental de segurança. Levar um sistema além de seus limites nominais corre o risco de falha mecânica catastrófica e graves riscos ambientais.

Classes de pressão ASME

Nas práticas de engenharia norte-americanas, os dispositivos de isolamento são categorizados pelas classes de pressão ASME. Para uma unidade de 2 1/2 polegadas, a classe denota a pressão máxima permitida sem choque que o corpo pode suportar em temperaturas ambientes variando de -20 a 100 graus Fahrenheit.

• Classe 150: Normalmente classificado para 285 psi em temperatura ambiente para aço carbono. Ideal para sistemas de água, ar e vapor de baixa pressão.
• Classe 300: Classificado para aproximadamente 740 psi em temperatura ambiente. Geralmente implantado em processamento químico industrial e aplicações de petróleo de fluxo intermediário.
• Classe 600: Classificado para até 1.480 psi. Projetado especificamente para oleodutos e gasodutos de alta pressão e linhas de vapor de geração de energia.
• Classe 800: Geralmente associada a projetos compactos de aço forjado, classificados para 1.975 psi, utilizados em ambientes de extrema alta pressão e pequeno diâmetro.

Classificações de pressão métrica

Para projetos internacionais aderentes às normas Europeias ou ISO, a capacidade de pressão é expressa em Pressão Nominal, indicando a pressão máxima em bar à temperatura ambiente. PN10 e PN16 são aproximadamente equivalentes à Classe 150, amplamente utilizada em aplicações comerciais. Enquanto isso, o PN40 é comparável à Classe 300, utilizado em ambientes industriais mais pesados ​​que exigem contenção robusta.

Classificações de pressão-temperatura

De acordo com ASME B16.34, a capacidade de pressão da válvula é inversamente proporcional à temperatura do meio fluido. À medida que a temperatura aumenta, a resistência à tração do metal diminui, diminuindo assim a pressão máxima de trabalho segura. Por exemplo, uma válvula de aço carbono Classe 150 classificada para 285 psi a 100 graus Fahrenheit verá sua pressão máxima permitida cair para aproximadamente 170 psi quando a temperatura do meio atingir 500 graus Fahrenheit. Os engenheiros devem sempre consultar tabelas específicas de classificação de pressão-temperatura para obter o grau exato do material, a fim de garantir uma operação segura sob condições térmicas de pico.

Opções de materiais para válvulas gaveta de 2-1/2 polegadas

A integridade estrutural e a compatibilidade química de qualquer mecanismo de controle de fluidos são ditadas pela sua metalurgia. A seleção do material correto evita desgaste prematuro, corrosão galvânica e falha mecânica repentina.

Aço inoxidável

As classes de aço inoxidável, principalmente ASTM A351 CF8 e CF8M, oferecem excepcional resistência à oxidação e ataque químico. A adição de molibdênio no CF8M aumenta significativamente sua resistência à corrosão por pites e frestas em ambientes ricos em cloreto. Eles são a escolha padrão para processamento de alimentos e bebidas, fabricação de produtos farmacêuticos e linhas de ácidos altamente corrosivos, onde a pureza do fluido é fundamental.

Especificamente, para fluidos altamente viscosos, como asfalto líquido ou resinas pesadas que endurecem à temperatura ambiente, os engenheiros geralmente especificam uma válvula gaveta de camisa térmica de aço inoxidável . Este design especializado permite que vapor ou óleo quente circule pelo corpo da válvula, mantendo a temperatura do meio e evitando bloqueios internos.

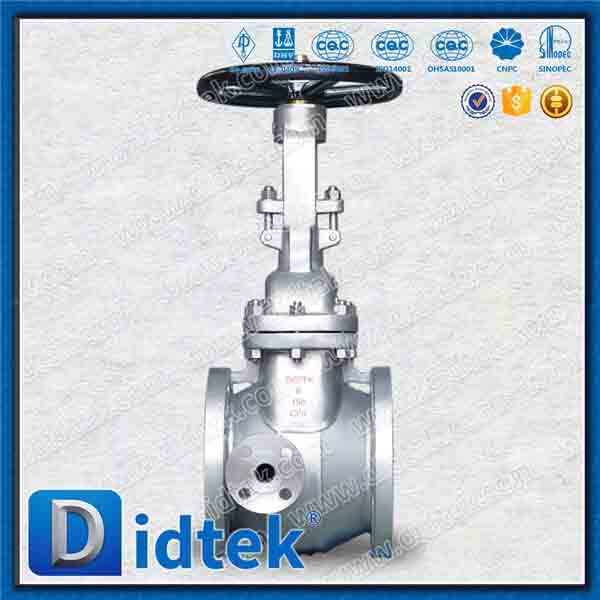

Aço Carbono Fundido e Aço Forjado

O aço carbono fundido, especificamente ASTM A216 WCB, atua como o carro-chefe das indústrias petroquímica e de refino. Ele fornece alta resistência à tração e excelente desempenho em ambientes de alta temperatura de até 800 graus Fahrenheit. Para aplicações que exigem densidade estrutural superior e resistência a choques térmicos intensos, o aço carbono forjado ASTM A105 é o preferido.

Ferro Fundido e Ferro Dúctil

O ferro fundido ASTM A126 e o ​​ferro dúctil ASTM A536 são materiais altamente econômicos, preferidos para aplicações não corrosivas e de baixa pressão. O ferro dúctil oferece resistência ao impacto e flexibilidade superiores em comparação com o ferro fundido cinzento padrão. Esses materiais dominam a distribuição municipal de água, a gestão de águas residuais e as redes comerciais de água gelada.

Principais variações de design a serem consideradas

Além das dimensões e da metalurgia, a geometria interna determina as características de desempenho e adequação para ambientes operacionais específicos.

Haste Ascendente versus Haste Não Ascendente

Com uma configuração de Parafuso Externo e Garfo, as roscas da haste ficam localizadas fora do corpo, isolando-as do meio fluido. À medida que o volante gira, a haste sobe, proporcionando um indicador visual claro do estado da válvula. Este projeto é obrigatório em sistemas de proteção contra incêndio. Por outro lado, uma haste não ascendente apresenta fios expostos ao fluido. O portão sobe pela haste sem que a própria haste se mova verticalmente, tornando-o essencial para instalações com rigorosas limitações de espaço vertical.

Cunha Sólida versus Cunha Flexível

Uma cunha sólida é uma peça única e rígida de metal que oferece simplicidade robusta. Embora altamente durável, é suscetível à ligação térmica. Este é um fenômeno em que flutuações de alta temperatura fazem com que o corpo se contraia em torno da cunha, tornando quase impossível abri-la. Para neutralizar isso, uma cunha flexível é usinada com uma ranhura perimetral que permite às superfícies de assentamento um leve movimento independente. Essa flexibilidade compensa a expansão térmica e a distorção da tubulação.

Assento Resiliente versus Assento Metálico

Em um projeto de sede resiliente, a cunha é totalmente encapsulada em um elastômero, como borracha EPDM ou NBR. Quando fechada, a borracha é comprimida contra a parte inferior plana do corpo, proporcionando uma vedação perfeita e à prova de bolhas, ideal para água limpa. Um design com sede de metal apresenta contato metal com metal usinado com precisão. Embora possa não oferecer vedação hermética absoluta, é obrigatório para meios de alta temperatura, vapor e fluidos abrasivos que destruiriam rapidamente a borracha.

Conexões finais para uma válvula gaveta 2 1/2

O método de integração afeta o tempo de instalação, a acessibilidade à manutenção e a integridade geral do sistema contra vazamentos.

Extremidades flangeadas

As conexões flangeadas são o tipo de extremidade mais comum para componentes industriais de médio porte. Eles apresentam um aro plano ou elevado aparafusado a um flange de tubo correspondente, com uma junta comprimida entre eles. Isto permite uma instalação rápida e fácil remoção para manutenção sem cortar o tubo. Eles são categorizados por tipos de face, como face elevada para uso industrial padrão e junta tipo anel para aplicações de petróleo de alta pressão.

Solda de soquete e solda de topo

As conexões soldadas proporcionam o mais alto nível de integridade estrutural e desempenho de vazamento zero. Com uma solda de encaixe, o tubo é inserido em uma área rebaixada antes de ser soldado em ângulo. Com uma solda de topo, as extremidades são chanfradas para corresponder à espessura do tubo e uma solda de penetração total é aplicada. As conexões de solda de topo não são negociáveis ​​em ambientes de alta pressão e alta temperatura, como geração de energia.

Tendências do setor: a evolução da tecnologia de válvulas de médio porte

Análises recentes de mercado relativas a sistemas de controle de fluidos revelam uma mudança notável na forma como as instalações adquirem e implantam componentes de isolamento de médio porte. Regulamentações ambientais mais rigorosas, especialmente no que diz respeito às emissões fugitivas das instalações industriais, estão a afastar os gestores dos designs de embalagens legados. Hoje, há uma demanda crescente por unidades certificadas de acordo com rigorosos padrões de baixa emissão, como API 624 e ISO 15848-1. As instalações estão atualizando ativamente suas linhas de 2 1/2 polegadas para sistemas de embalagem carregados ao vivo à base de grafite que garantem praticamente zero vazamento de compostos orgânicos voláteis.

Além disso, a integração de sensores industriais da Internet das Coisas está a passar de um luxo para um requisito básico em setores críticos. Embora um volante manual padrão continue sendo a espinha dorsal do isolamento da tubulação, operadores com visão de futuro estão cada vez mais modernizando esses componentes com atuadores elétricos inteligentes e dispositivos de monitoramento acústico. Esta abordagem proativa permite que as equipes de manutenção detectem microvazamentos ou ligações térmicas muito antes de se transformarem em explosões em grande escala, otimizando, em última análise, o custo total do ciclo de vida da infraestrutura.

Guia de seleção passo a passo: como escolher a válvula certa

Selecionar a unidade correta exige uma avaliação rigorosa da linha de base operacional do seu gasoduto. As suposições geralmente resultam em falhas estruturais ou degradação química. Para evitar isto, as equipas de aquisição devem estabelecer parcerias com um fabricante de válvulas fiável para alinhar as especificações técnicas com os mandatos do projeto. Siga este quadro estratégico:

Identifique as características da mídia

As propriedades físicas e químicas do fluido determinam o material do corpo e a configuração do assento necessários. Para líquidos limpos, como água municipal, um corpo de ferro dúctil com uma cunha de sede resiliente proporciona uma vedação econômica. No entanto, solventes agressivos exigem aço inoxidável de alta qualidade para evitar corrosão interna, enquanto o vapor em alta temperatura requer aço carbono com revestimento duro Stellite metal com metal.

Determinar a pressão e a temperatura do sistema

Mapeie a pressão e a temperatura máximas de operação do seu sistema em relação às tabelas de classificação ASME B16.34. Se o seu sistema operar a 250 psi em temperatura ambiente, uma unidade Classe 150 será suficiente. Mas se esse mesmo sistema atingir 600 graus Fahrenheit, a pressão de trabalho permitida cai significativamente, necessitando de uma atualização para uma classificação Classe 300 para manter uma margem operacional segura.

Avalie restrições espaciais e atuação

Meça a área física de instalação. Se o espaço livre superior for restrito, especifique um projeto de haste não ascendente. Se a verificação visual do estado da válvula for necessária para protocolos de segurança à distância, opte por uma configuração de parafuso externo e garfo.

Verifique os padrões e certificações do setor

Certifique-se de que o equipamento escolhido esteja em conformidade com as certificações obrigatórias do projeto. As aplicações de petróleo e gás normalmente exigem conformidade com API 600 ou API 602, enquanto os projetos hídricos municipais exigem certificações AWWA C509 ou C515. NACE MR0175 é obrigatória para ambientes de gás ácido contendo sulfeto de hidrogênio para evitar rachaduras por tensão de sulfeto.

Melhores práticas de instalação e manutenção

Mesmo os equipamentos da mais alta qualidade falharão prematuramente se forem submetidos a técnicas de instalação inadequadas ou a cronogramas de manutenção negligenciados.

Antes da instalação, o sistema de tubulação deve ser completamente lavado. Escória de soldagem, ferrugem e detritos de construção presos entre a cunha e a sede durante a primeira operação de fechamento causarão marcas permanentes e vazamento imediato. Ao aparafusar uma conexão flangeada, certifique-se sempre de que os flanges do tubo adjacente estejam perfeitamente alinhados. Nunca use o corpo de ferro pesado para unir tubos desalinhados, pois isso induz forte tensão de flexão. Os parafusos devem ser apertados uniformemente usando uma chave de torque calibrada em um padrão de estrela cruzada para garantir uma compressão uniforme da junta.

Do ponto de vista da manutenção, os cuidados de rotina prolongam a vida operacional. A haste roscada de um modelo de haste ascendente deve ser regularmente limpa e lubrificada com graxa industrial para alta temperatura. Os operadores devem inspecionar periodicamente a gaxeta. Se forem detectados pequenos vazamentos, aperte as porcas do bucim gradualmente. O aperto excessivo aumentará o atrito, dificultando a rotação do volante e acelerando o desgaste da gaxeta. Finalmente, as unidades que permanecem em uma posição estática por longos períodos devem ser totalmente fechadas e abertas pelo menos semestralmente para evitar que a cunha emperre devido ao acúmulo de incrustações.

Conclusão

Escolher a unidade de isolamento correta de 2-1/2 polegadas é uma etapa crítica para garantir a segurança e a eficiência do sistema a longo prazo. Você deve combinar cuidadosamente a classe de pressão, a metalurgia e o projeto da haste com sua aplicação específica de fluido. Sempre verifique as dimensões padrão face a face antes de iniciar o processo de fabricação da tubulação para evitar atrasos dispendiosos na instalação.

Ao investir em componentes de alta qualidade fabricados de acordo com os rígidos padrões API e ASME e ao aderir a protocolos de manutenção rigorosos, você prolongará significativamente a vida útil da sua infraestrutura industrial. Se sua instalação estiver enfrentando vazamentos recorrentes ou se você estiver planejando uma atualização massiva do sistema, não hesite em entrar em contato com um especialista em válvulas para uma auditoria técnica abrangente e soluções de aquisição personalizadas, adaptadas à sua planta.

Perguntas frequentes

Posso usar uma válvula gaveta de 2 1/2 polegadas para regular o fluxo?

Não, estes dispositivos são projetados exclusivamente para fins de isolamento totalmente aberto ou totalmente fechado. A tentativa de usá-los para estrangular ou regular o fluxo força o fluido de alta velocidade contra uma cunha parcialmente abaixada. Isso causa rapidamente vibração severa, cavitação e erosão por trefilação nas superfícies de assentamento. Dentro de um período muito curto, a unidade perderá totalmente a capacidade de vedação. Para modulação de fluxo, especifique uma válvula globo ou uma válvula de controle.

Qual é a dimensão face a face de uma válvula gaveta flangeada Classe 150 de 2-1/2 polegadas?

De acordo com as rigorosas tolerâncias de fabricação definidas pela ASME B16.10, a dimensão face a face padrão para uma válvula flangeada Classe 150 com tamanho nominal de tubo de 2-1/2 polegadas é normalmente 7,50 polegadas ou 190,5 mm. Esta dimensão aplica-se especificamente a flanges de face elevada e face plana. Sempre faça referência cruzada aos desenhos de engenharia exatos fornecidos pelo fabricante antes de fabricar carretéis de tubos.

O que significa DN65 em relação a uma válvula gaveta 2 1/2?

DN significa Diamètre Nominal, que é a designação métrica usada principalmente em padrões de tubulação europeus e internacionais como ISO e DIN. DN65 é o equivalente métrico exato de um tamanho nominal de tubo de 2-1/2 polegadas. Ao comprar globalmente, uma unidade DN65 corresponderá a um tubo de 2-1/2 polegadas, embora você ainda deva verificar se os padrões de perfuração do flange correspondem à sua infraestrutura existente.

Como posso saber se preciso de uma válvula gaveta com sede resiliente ou com sede metálica?

A escolha depende inteiramente do meio fluido e da temperatura operacional. Projetos com sede resiliente utilizam uma cunha totalmente encapsulada em borracha. Eles são a escolha padrão para água limpa e ar comprimido abaixo de 180 graus Fahrenheit, pois a borracha é comprimida para fornecer uma vedação perfeita. Os designs com sede de metal apresentam anéis de aço ou bronze usinados com precisão. Eles são obrigatórios para altas temperaturas, vapor, hidrocarbonetos e fluidos abrasivos que derreteriam ou rasgariam facilmente uma vedação de borracha.

Qual é o coeficiente de fluxo Cv para uma válvula gaveta de 2 1/2 polegadas?

O coeficiente de fluxo, conhecido como Cv, mede o volume de água em galões por minuto que fluirá através de uma válvula totalmente aberta com queda de pressão de um psi. Para uma válvula gaveta padrão de 2-1/2 polegadas de porta completa, o valor Cv normalmente varia entre 280 e 320. Este coeficiente excepcionalmente alto reflete o caminho de fluxo desobstruído do projeto, tornando-o altamente eficiente para minimizar a perda de pressão em redes de tubulações.

Com que frequência uma válvula gaveta industrial de 2-1/2 polegadas deve ser substituída?

A vida útil de uma unidade de isolamento industrial depende muito do ambiente operacional, da corrosividade do meio e da frequência de manutenção. Em sistemas municipais de água limpa, uma unidade de ferro dúctil de alta qualidade pode durar de 20 a 30 anos. No entanto, em processamento químico severo ou aplicações de vapor de alta temperatura, os componentes internos podem exigir reconstrução ou substituição completa a cada 5 a 10 anos. A realização de ciclos de rotina e o reembalamento da sobreposta da haste prolongam significativamente a vida funcional do equipamento.
