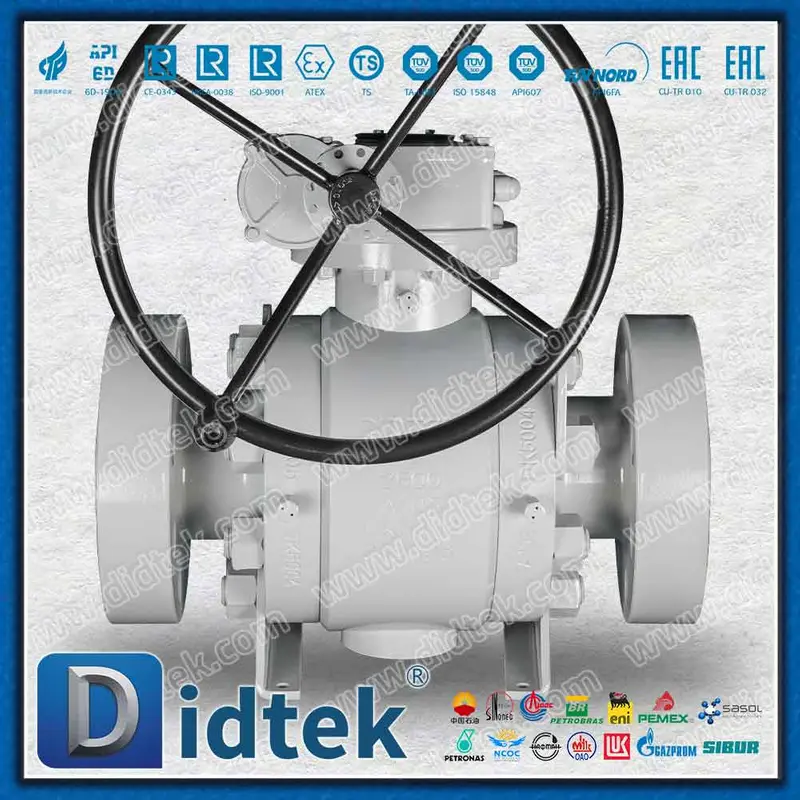

Válvula esfera munhão flangeada WCB com caixa de engrenagens: comparação custo-benefício

Aumentar o tamanho e a pressão da tubulação exige soluções de fechamento altamente confiáveis. Fazer isso sem inflacionar desnecessariamente as despesas de capital (CAPEX) desafia diariamente as equipes de compras de engenharia. Temos de equilibrar a integridade mecânica com limites orçamentais rigorosos.

Definimos a configuração básica do setor para essas aplicações exigentes. Consiste em aço carbono fundido (WCB), projeto montado em munhão, conexões flangeadas e caixa de câmbio manual. Esta configuração serve como padrão absoluto para aplicações industriais não corrosivas e de diâmetro médio a grande.

Os avaliadores comparam constantemente esta configuração específica com soluções alternativas. Você pode comparar isso com designs flutuantes, ligas caras de aço inoxidável ou configurações automatizadas de haste nua. Os avaliadores devem determinar o caminho mais econômico para seu projeto. Neste guia, você aprenderá os limites exatos de dimensionamento onde os projetos de munhões se tornam obrigatórios. Revelaremos como essa configuração maximiza a eficiência operacional, garante a economia de materiais e garante o valor do ciclo de vida de longo prazo para sua infraestrutura de tubulação.

Principais conclusões

• Limite de dimensionamento: Projetos montados em munhão tornam-se comercial e mecanicamente necessários acima de 4 polegadas (Classe 150/300) devido ao aumento exponencial de torque em válvulas flutuantes.

• Economia de material: O aço carbono WCB oferece o menor CAPEX inicial para ambientes não corrosivos e de temperatura padrão em comparação com ligas.

• Eficiência Operacional: Uma caixa de câmbio manual mitiga o alto custo de atuadores pneumáticos/elétricos, garantindo ao mesmo tempo uma operação segura e gerenciável para linhas de alto torque.

• Valor do ciclo de vida: Conexões flangeadas e projetos de corpo dividido reduzem o tempo de inatividade para manutenção, reduzindo diretamente o OPEX ao longo da vida útil da válvula.

O problema comercial: quando especificar uma válvula munhão flangeada

As válvulas flutuantes geralmente falham sob condições extremas de alta pressão. A pressão do fluido força a esfera não ancorada diretamente na sede a jusante. Esta pressão constante cria um desgaste severo da sede ao longo do tempo. Ele também gera um enorme torque operacional. Os operadores lutam para abrir ou fechar a linha com segurança. Devemos estabelecer a necessidade estrutural de um projeto montado em munhão para resolver isso. Um munhão ancora a bola mecanicamente na parte superior e inferior. Absorve a pressão da linha. Isto mantém a tubulação estável e protege as superfícies de vedação contra forças de esmagamento.

Devemos definir onde realmente pertence uma Baseamos nossas escolhas de materiais em pressupostos ambientais e de mídia específicos. O aço carbono fundido (WCB) permanece ideal para água, vapor, óleo e gases não corrosivos. Ele tem um desempenho excepcionalmente bom nas faixas de temperatura padrão de -29°C a 425°C. Você não precisa de materiais caros se sua mídia estiver dentro desses parâmetros. válvula de esfera industrial de uso geral.

Muitas plantas de processo enfrentam uma lacuna distinta de automação. A atuação frequente nem sempre é necessária para todas as linhas. Especificar válvulas de controle automatizadas caras para uso pouco frequente cria um problema de especificação excessiva. Isso desperdiça um orçamento valioso do projeto. No entanto, depender de uma alavanca manual básica apresenta riscos de segurança e ergonômicos. Os operadores podem facilmente forçar as costas lutando contra altas pressões diferenciais. Temos de encontrar um meio-termo para proteger tanto o orçamento como a força de trabalho.

CAPEX Inicial: Válvula de Aço Carbono WCB vs. Soluções Alternativas

A seleção de materiais determina fortemente seus custos iniciais de aquisição. Podemos comparar o custo de uma válvula de aço carbono WCB padrão diretamente com o aço inoxidável SS304, SS316 ou ligas duplex especializadas. O WCB oferece economia percentual padrão de aproximadamente 30% a 50% quando a resistência à corrosão não é o seu principal fator. Não aumente seu CAPEX inicial especificando ligas desnecessariamente.

Comparação de linha de base de custo de material

A complexidade do design também gera custos iniciais. Você deve avaliar a diferença entre uma 2 ou 3 peças válvula esfera de corpo dividido de e alternativas totalmente soldadas. As configurações de corpo dividido usam juntas aparafusadas. Eles exigem processos padrão de fundição e usinagem. Corpos totalmente soldados exigem soldagem robótica complexa e testes especializados. Isso aumenta significativamente o preço de compra inicial.

As equipes de compras devem identificar a curva de preços flutuante versus munhão. Uma válvula flutuante de alta especificação eventualmente excede o custo de um projeto de munhão padrão. Essa interseção geralmente ocorre em torno da marca de 4 a 6 polegadas para pressões da Classe 300. Os fabricantes devem usar grandes quantidades de material para reforçar uma grande válvula flutuante. Os projetos de munhões distribuem a tensão com mais eficiência, tornando sua produção mais barata em diâmetros maiores.

Gráfico da curva de preços flutuante vs. munhão

OPEX e segurança operacional: o ROI de uma válvula operada por caixa de engrenagens

Gerenciar o torque em linhas de grande diâmetro é uma questão crítica de segurança. Uma manual válvula operada por caixa de câmbio reduz drasticamente o esforço mecânico exigido do pessoal de campo. Os operadores giram o volante diversas vezes para mover a esfera interna uma fração de grau. Esta vantagem mecânica evita esforço severo do operador. Protege sua equipe de manutenção ao manusear linhas de alta pressão.

A operação orientada fornece uma excelente defesa contra golpe de aríete. A rápida abertura ou fechamento de uma grande tubulação cria enormes picos de pressão. Esses picos viajam rio abaixo e podem romper tubos ou destruir instrumentação sensível. Uma caixa de engrenagens força mecanicamente o operador a golpear a bola lentamente.

• Regula a velocidade do fluido com segurança.

• Ele protege a infraestrutura de tubulação a jusante contra ondas de choque.

• Evita o fechamento repentino da válvula.

• Prolonga a vida útil das vedações da bomba adjacente.

Podemos enquadrar a caixa de velocidades manual como uma estratégia inteligente de diferimento de capital. Você consegue hoje uma operação confiável sem pagar por uma automação cara. Ele preserva a flexibilidade do seu processo. Você mantém a opção de modernizar um atuador elétrico ou pneumático posteriormente se a frequência do processo aumentar. Essa estratégia mantém baixos os orçamentos do primeiro dia, ao mesmo tempo que prepara seu pipeline para o futuro.

Considerações sobre peso, espaço e custo de instalação

Você deve comparar cuidadosamente a pegada dimensional do seu equipamento. Avaliamos as dimensões face a face e os requisitos de folga operacional de uma válvula munhão flangeada com engrenagens em comparação com válvulas gaveta ou borboleta comparáveis. As válvulas gaveta requerem ampla folga vertical para suas hastes ascendentes. As válvulas borboleta economizam espaço, mas muitas vezes restringem o fluxo. Um design de esfera munhão oferece excelente capacidade de fluxo com uma pegada vertical moderada e previsível.

Corpos fundidos WCB e blocos de munhão internos pesados ​​acrescentam peso substancial. Você deve levar em conta a infraestrutura de suporte da tubulação. Muitos compradores ignoram os custos ocultos de engenharia dos suportes estruturais dos dutos. Equipamentos pesados ​​requerem bases de concreto robustas, estruturas de aço estrutural e suportes de tubos reforçados para evitar flacidez da tubulação.

Conexões flangeadas padronizadas simplificam o trabalho e o comissionamento. Eles oferecem vantagens distintas em relação às alternativas de solda de topo durante a fase de instalação.

1. Eles eliminam a necessidade de mão de obra dispendiosa de soldagem no local.

2. Eles ignoram extensos testes não destrutivos (END) normalmente necessários para juntas soldadas.

3. Eles reduzem drasticamente o tempo de alinhamento físico na vala.

4. Eles permitem que os técnicos fixem o equipamento no lugar usando ferramentas manuais padrão.

Estrutura de manutenção do ciclo de vida e avaliação de desgaste

A acessibilidade à manutenção determina o seu sucesso operacional a longo prazo. Devemos avaliar a capacidade de reparo em campo do projeto do munhão de corpo dividido. Os técnicos podem desparafusar facilmente as peças do corpo para acessar as vedações e rolamentos internos. Você não precisa cortá-lo do pipeline.

Os sistemas secundários de injeção de selante servem como um importante recurso de economia de OPEX. Se um assento primário for arranhado por detritos, não será necessário desligar a planta imediatamente. Você pode bombear selante especializado diretamente nas conexões de injeção da sede e da haste. Isto restaura temporariamente o selo. Ele permite que a planta continue funcionando com segurança até a próxima parada de manutenção programada. Ele amplia significativamente os intervalos entre as revisões físicas.

Devemos contrastar o perfil de desgaste de diferentes projetos para avaliar a longevidade esperada do ciclo de vida. Os projetos de munhão de esfera fixa apresentam desgaste de sede altamente previsível. Os assentos com mola mantêm uma pressão constante e uniforme contra a bola. Em contraste, as válvulas flutuantes de alta pressão empurram a esfera violentamente para dentro da sede a jusante, criando um desgaste irregular e acelerado. Num horizonte de 10 a 15 anos, o perfil de desgaste da esfera fixa resulta em menos paradas de emergência. Você substituirá menos peças macias. Essa frequência de manutenção estável mantém seu OPEX de longo prazo previsível e gerenciável.

Lista de verificação de especificações e riscos de implementação

A seleção inadequada da relação de transmissão introduz graves riscos operacionais. Alertamos fortemente contra a especificação insuficiente da relação da caixa de câmbio para economizar alguns dólares. Uma proporção inadequada resulta em esforço manual inaceitável sob pressão diferencial máxima (MDP). Os operadores podem recorrer ao uso de barras trapaceiras no volante. Essa prática rotineiramente retira as engrenagens internas e anula as garantias.

Você deve respeitar rigorosamente os limites de temperatura e materiais. Especificar uma válvula esfera munhão flangeada WCB em aplicações abaixo de zero representa um risco catastrófico. O aço carbono WCB torna-se frágil em temperaturas extremamente baixas. Você deve especificar classes LCB ou LCC para ambientes frios. Além disso, o WCB não consegue lidar com meios altamente corrosivos. As linhas ácidas degradarão o aço carbono rapidamente.

Garanta que suas listas de verificação de compras exijam conformidade e documentação rigorosas. Exija conformidade com API 6D e ASME B16.34 para integridade estrutural. Exigir certificação de testes de segurança contra incêndio sob API 607. Incluir padrões de emissões fugitivas como API 641 para conformidade ambiental. A falta dessas certificações pode resultar em multas regulatórias severas. Os reguladores podem exigir substituições imediatas e dispendiosas se você instalar equipamentos não conformes.

Conclusão

A configuração do munhão flangeado WCB com caixa de engrenagens manual representa o ponto ideal absoluto para tubulações industriais. Ele equilibra perfeitamente a eficiência do CAPEX com a confiabilidade mecânica. Ele suporta altas pressões, evita esforço do operador e garante fechamento hermético em aplicações padrão de grande diâmetro.

É altamente recomendável realizar uma revisão final de engenharia antes de emitir um pedido de compra. Você deve verificar novamente a pressão diferencial máxima e verificar a composição exata do meio. Pequenas variações químicas no fluido podem alterar drasticamente os requisitos de material.

Direcione seus avaliadores de compras para consultar engenheiros de aplicação dedicados hoje mesmo. Eles podem fornecer cálculos precisos de torque, recomendar relações de transmissão ideais e fornecer desenhos dimensionais personalizados. A engenharia minuciosa antecipada garante décadas de operação impecável em campo.

Perguntas frequentes

P: Em que tamanho devo mudar de uma válvula de esfera flutuante para uma válvula de esfera munhão?

R: Os padrões da indústria geralmente determinam a mudança para um projeto de munhão de 4 polegadas ou mais para aplicações de Classe 150 e Classe 300. Válvulas flutuantes maiores que isso geram torque operacional excessivo e sofrem desgaste acelerado da sede a jusante devido a cargas de pressão extremas.

P: Uma válvula operada por caixa de câmbio manual pode ser automatizada posteriormente?

R: Sim. A maioria das caixas de engrenagens modernas é montada diretamente em um suporte de montagem padronizado ISO 5211 no castelo da válvula. Você pode remover facilmente a caixa de engrenagens manual no campo e aparafusar um atuador pneumático ou elétrico sem interromper a pressão interna da tubulação.

P: Por que escolher WCB em vez de A105 forjado para uma válvula munhão flangeada?

R: O Cast WCB oferece economia de dimensionamento e disponibilidade superiores para aplicações de grande diâmetro. Forjar um bloco A105 para um corpo de 8 ou 12 polegadas é incrivelmente caro e demorado. Fundir WCB em formatos complexos proporciona excelente resistência por uma fração do custo de fabricação.

P: Uma válvula esfera de corpo dividido vaza mais do que uma válvula totalmente soldada?

R: Não, desde que seja especificado e mantido corretamente. Os projetos de corpo dividido usam juntas aparafusadas robustas e padrões avançados de vedação para garantir uma vedação hermética. Os corpos totalmente soldados são estritamente reservados para tubulações subterrâneas enterradas, onde o acesso para manutenção é totalmente impossível.
