Válvula esfera munhão de três vias: como escolher para serviço de desviador

No controle de fluidos industriais de alta pressão, o desvio confiável do fluxo é fundamental para a integridade e segurança do sistema. As instalações de processo exigem roteamento contínuo de meios agressivos. Você precisa de componentes construídos para lidar com forças hidráulicas extremas com segurança. Confiar em projetos de esfera flutuante padrão para aplicações exigentes de desviadores geralmente leva a um rápido desgaste da sede, torque operacional excessivo e vazamentos catastróficos sob altas pressões diferenciais. Estas falhas perturbam as operações da fábrica e representam graves riscos ambientais. Os operadores da planta frequentemente enfrentam válvulas emperradas ou quebras prematuras de componentes durante transições críticas. A válvula esférica munhão de três vias ancora mecanicamente a esfera, absorvendo a pressão da linha e garantindo uma comutação precisa. A especificação correta, entretanto, requer uma avaliação rigorosa da geometria da porta, da dinâmica do fluxo e do layout do sistema. Fornecemos aos engenheiros de processo e às equipes de compras uma estrutura clara e neutra em relação ao fornecedor para avaliar, especificar e integrar válvulas desviadoras montadas em munhão.

Principais conclusões

• Munhão sobre Flutuante: A montagem do munhão é obrigatória para serviço de desviador de alta pressão para evitar o esmagamento da sede a jusante e para manter o torque de atuação previsível.

• A geometria da porta determina a função: Uma válvula esférica com porta L é padrão para comutação estrita (desvio), enquanto uma válvula esférica com porta T oferece opções de fluxo contínuo, mas corre o risco de mistura transitória.

• O layout do sistema é importante: A substituição de duas válvulas de bloqueio separadas por uma válvula esférica de 3 vias reduz a área ocupada pela tubulação e garante a comutação sincronizada, embora exija um planejamento de manutenção específico.

• Escala de atuação: O munhão projeta torque base mais baixo, mas o serviço do desviador requer um dimensionamento conservador do atuador para lidar com a resistência dinâmica do fluido durante a fase de transição.

Por que o serviço de desvio exige um projeto de munhão (bola flutuante)

Os engenheiros frequentemente subestimam o empuxo hidráulico presente nas aplicações de desvio. Em um cenário de válvula desviadora de alta pressão , a pressão agressiva da linha força constantemente a esfera interna contra a porta fechada a jusante. As válvulas de esfera flutuantes dependem inteiramente desta pressão para obter uma vedação. Eles empurram a bola não ancorada diretamente no assento macio a jusante.

A alta pressão diferencial em configurações flutuantes de três vias causa vários modos de falha graves. Isso cria um desgaste desigual da sede porque o fluido comprime agressivamente a sede a jusante. Esse atrito extremo faz com que a válvula fique “presa” com o tempo. Os operadores devem então instalar atuadores superdimensionados para superar o atrito estático resultante. Eventualmente, a sede deformada permite um vazamento de desvio catastrófico.

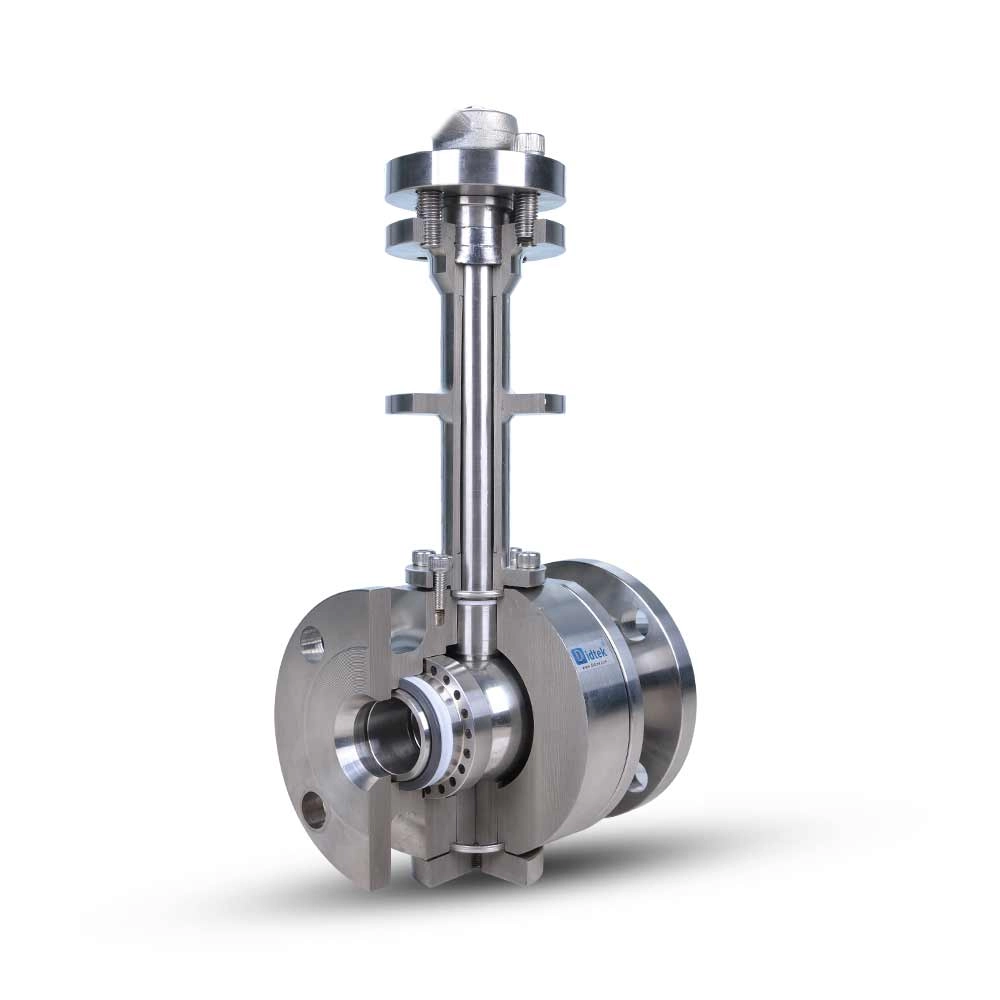

A montagem do munhão resolve totalmente essas limitações mecânicas. O design do munhão ancora mecanicamente a esfera na parte superior e inferior usando eixos robustos. Esta ancoragem estrutural absorve completamente o impulso hidráulico. Ele afasta a carga pesada das sedes delicadas e a transfere para o robusto forjamento do corpo da válvula. Os assentos só precisam de pequenas molas internas para manter a vedação contra a esfera.

Você pode identificar uma instalação de desviador bem-sucedida observando critérios específicos. A operação deve demonstrar os seguintes benchmarks:

• Torque operacional significativamente menor em comparação com equivalentes flutuantes.

• Vida útil prolongada da sede, exigindo menos paradas de manutenção planejadas.

• Capacidade verificável de vedação bidirecional ou multidirecional em todas as portas.

• Desempenho estável do atuador sem a necessidade de recalibração frequente.

L-Port vs. T-Port: Selecionando a geometria correta para desvio

A seleção da geometria da porta interna correta determina como o fluido transiciona entre as rotas da tubulação. Os engenheiros devem escolher entre duas configurações primárias de esfera com base nos requisitos do processo.

Válvula de esfera com porta L (desvio estrito)

Uma válvula de esfera com porta L requer uma rotação de 90 graus para direcionar o fluxo de uma entrada comum para uma das duas saídas mutuamente exclusivas. O canal interno forma um ângulo reto. Ele roteia estritamente a mídia para a rota A ou rota B.

Você deve especificar esta geometria para fechamento absoluto da linha alternativa. Ele se destaca em aplicações que exigem segregação rigorosa de caminhos de fluidos. No entanto, este projeto tem uma limitação mecânica distinta. A interrupção completa do fluxo ocorre momentaneamente durante a rotação de 90 graus. Os engenheiros chamam isso de cenário de “cabeça morta”. As bombas a montante terão fluxo zero por um breve período, o que pode acionar sistemas de alívio de segurança se não for gerenciado.

Válvula de esfera com porta em T (fluxo contínuo e divisão)

Uma válvula de esfera com porta T apresenta um canal interno direto intersectado por um canal perpendicular. É totalmente capaz de desviar o fluxo usando uma capacidade de giro de 180 graus. No entanto, os fabricantes o projetam principalmente para dividir fluxos ou misturar múltiplas entradas.

Esta configuração funciona melhor para aplicações onde o equipamento upstream não pode ser desativado. Ele permite a comutação "make-before-break". A válvula abre ligeiramente o novo caminho de fluxo antes de fechar totalmente o antigo. Isto evita picos de pressão a montante. A principal limitação é o maior risco de contaminação cruzada temporária. Pequenas quantidades de fluido da rota A se misturarão na rota B durante a rotação de transição.

Tabela: Comparação de recursos de geometria de porta

O debate de engenharia: uma válvula de 3 vias versus duas válvulas separadas

Engenheiros químicos e hidráulicos debatem frequentemente a arquitetura ideal para desvio de fluxo. Você pode direcionar fluidos usando uma única válvula multiportas ou uma combinação de válvulas de bloqueio padrão. Ambas as abordagens oferecem benefícios operacionais exclusivos.

A escolha de uma única válvula esfera de 3 vias proporciona sincronização garantida. Torna-se mecanicamente impossível ter ambas as linhas abertas ou fechadas incorretamente se portadas corretamente. Isso fornece um mecanismo de roteamento à prova de falhas. Também reduz significativamente a área ocupada pela tubulação e o custo de instalação. Você elimina a necessidade de uma conexão de tubo de junção em T complexa, uma segunda válvula de bloqueio pesado e um atuador automatizado redundante.

Alternativamente, o uso de duas válvulas de 2 vias separadas oferece isolamento de manutenção superior. Os técnicos acham muito mais fácil atender uma linha específica enquanto mantêm a outra operacional por meio de circuitos de bypass. Válvulas separadas também garantem controle absoluto da contaminação. Você enfrenta risco zero de cruzamento transitório que às vezes pode ocorrer dentro da cavidade de uma válvula multiportas durante a rotação.

Recomendamos uma matriz de decisão estruturada para esta escolha arquitetônica. Escolha a opção multiporta única quando o espaço físico, o custo do projeto e a atuação síncrona forem fundamentais. Escolha válvulas duplas separadas se o isolamento absoluto da linha durante as transições continuar sendo um requisito estrito de conformidade regulatória.

Principais critérios de especificação para aplicações industriais e hidráulicas

A especificação adequada evita falhas prematuras em ambientes agressivos. Você deve avaliar rigorosamente os materiais da sede, os limites de pressão e as forças de atuação.

Seleção de material de assento com base na mídia

1. Analise a pureza do meio de processo: sedes macias feitas de PTFE, nylon ou PEEK apresentam excelente desempenho para fluidos limpos. O PEEK torna-se obrigatório para temperaturas e pressões mais elevadas devido à sua rigidez mecânica.

2. Avalie a abrasividade do meio: As sedes metálicas revestidas com carboneto de tungstênio ou carboneto de cromo são obrigatórias para meios abrasivos. Você deve especificar assentos de metal para lamas ou serviços em altas temperaturas severas onde plásticos macios derreteriam ou sofreriam erosão.

Classificações de pressão e dimensionamento do furo

Você deve combinar cuidadosamente as classificações de classe ASME ou ANSI com os picos de pressão previstos do sistema. Esta correspondência torna-se particularmente crucial ao especificar uma válvula de esfera hidráulica para máquinas pesadas. Acessórios de tratores e prensas industriais geram enormes picos de pressão durante a operação. O corpo da válvula deve conter esses picos transitórios de forma segura.

Além disso, os engenheiros devem decidir entre configurações de passagem total e passagem reduzida. Os modelos de furo completo mantêm canais de fluxo do tamanho do tubo, minimizando quedas de pressão. Modelos de diâmetro reduzido criam alterações na velocidade do fluxo e pequenas quedas de pressão, mas reduzem o peso e o tamanho geral do componente.

Considerações sobre dimensionamento do atuador

A atuação requer cálculos de engenharia precisos. Não dimensione seu atuador automatizado com base apenas no torque estático. Você deve levar em conta ativamente o torque de “quebra” dinâmico necessário para mudar os caminhos do fluxo sob pressão diferencial máxima. A resistência do fluido muda significativamente à medida que a bola gira no meio de seu curso. Sempre aplique um fator de segurança conservador aos seus cálculos de torque.

Riscos de implementação e lições de implementação

A instalação de um sistema complexo de desvio de fluxo introduz riscos operacionais específicos. Os engenheiros de processo devem antecipar choques no sistema e fatores ambientais durante o comissionamento.

Válvulas automatizadas de ação rápida podem causar golpe de aríete severo ao direcionar uma configuração de porta L. A energia cinética do fluido em movimento para instantaneamente, criando uma onda de choque destrutiva. Você pode mitigar esse risco controlando ativamente a velocidade do atuador. Use restritores de controle de fluxo em atuadores pneumáticos para retardar a rotação. Se estiver usando atuadores elétricos, implemente unidades de frequência variável (VFDs) para diminuir a velocidade durante os graus finais de fechamento.

Você também deve abordar o alívio de pressão da cavidade. Os designs do munhão retêm inerentemente um pequeno volume de fluido na cavidade do corpo entre os assentos. Se o meio do processo se expandir devido a mudanças na temperatura ambiente, a pressão retida aumenta rapidamente. Os mecanismos de alívio da cavidade são essenciais para evitar o travamento da válvula ou a ruptura catastrófica do corpo. Especifique sedes com alívio automático (efeito de pistão único) ou válvulas de sangria de cavidade externa para gerenciar essa expansão.

Finalmente, a orientação da instalação afeta drasticamente a longevidade. A orientação da haste para cima é uma prática padrão para evitar o acúmulo de detritos pesados ​​na área sensível de empacotamento. A orientação vertical adequada é especialmente importante em cenários de fluxo multidirecional. Os sedimentos podem depositar-se de forma imprevisível dentro do corpo da válvula, causando danos abrasivos no rolamento do munhão inferior se orientados incorretamente.

Conclusão

A escolha de uma válvula esfera munhão de três vias para serviço de desviador requer uma análise cuidadosa de engenharia. Você deve priorizar a estabilidade mecânica selecionando um projeto ancorado em munhão em vez de alternativas flutuantes. Avaliar a geometria precisa do roteamento entre o desvio estrito da porta L ou a mistura contínua da porta T determina a segurança do seu sistema. O gerenciamento da mecânica do fluxo transitório evita danos dispendiosos ao equipamento.

Os engenheiros devem tomar medidas imediatas, compilando uma ficha de dados de processo abrangente. Detalhe a pressão diferencial máxima esperada em todas as portas. Defina seu risco cruzado aceitável, decidindo formalmente entre operações make-before-break e break-before-make. Confirme sua disponibilidade de atuação no local antes de entrar em contato com os fabricantes para obter uma lista final.

Perguntas frequentes

P: Uma válvula de esfera com porta em T pode ser usada estritamente para serviço de desvio?

R: Sim, usando um atuador com paradas de 90 graus, uma porta T pode atuar como desviador. No entanto, permitirá brevemente o fluxo em ambas as portas a jusante simultaneamente durante a transição mecânica. Isso o torna inadequado se for necessário um isolamento estrito do caminho.

P: Por que uma válvula de esfera flutuante não é recomendada para aplicações de desvio de alta pressão?

R: A alta pressão empurra a esfera flutuante agressivamente para dentro da sede fechada a jusante. Esse impulso físico constante leva à rápida deformação da sede, vazamentos de desvio e atrito excessivo. Os requisitos de torque resultantes sobrecarregam facilmente os atuadores automatizados padrão.

P: Qual é a diferença entre "make-before-break" e "break-before-make" em válvulas de 3 vias?

R: "Make-before-break" conecta o novo caminho de fluxo antes de fechar completamente o antigo. Isto evita picos de pressão, mas permite a mistura de fluidos. "Break-before-make" fecha completamente o primeiro caminho antes de abrir o segundo. Isso evita totalmente a mistura, mas causa um bloqueio momentâneo de cabeça morta.

P: As válvulas munhão de 3 vias são adequadas para fluxo bidirecional?

R: Sim. Como os munhões mecânicos ancoram firmemente a esfera e os assentos internos são normalmente acionados por mola contra a superfície da esfera, eles controlam a entrada de fluido de qualquer direção de porta sem esforço. Isto difere significativamente de muitos designs flutuantes unidirecionais.
