A falha de válvulas em refinarias petroquímicas e usinas de geração de energia desencadeia enormes riscos financeiros e de segurança. Tubulações de serviços severos enfrentam pressão extrema e estresse térmico todos os dias. Equipamentos de qualidade inferior rapidamente se tornam um risco perigoso nessas condições adversas. As arquiteturas tradicionais de assento macio e flutuante têm limitações inegáveis. Os materiais poliméricos derretem, deformam ou extrudam quando expostos a calor extremo. Esta degradação física compromete instantaneamente a vedação crítica. Além disso, uma esfera flutuante padrão depende muito da pressão da linha. A pressão desloca a esfera a jusante e sobrecarrega fortemente a sede. A válvula esfera munhão com sede metálica se destaca como a escolha arquitetônica definitiva para serviços industriais severos. Projetamos este guia abrangente para enquadrar seus requisitos técnicos exatos. Você descobrirá como especificar os parâmetros precisos necessários para uma operação altamente confiável. Exploraremos as opções de materiais estruturais, os padrões de vazamento da indústria e os revestimentos duros essenciais.
Principais conclusões
Assentos macios normalmente falham acima de 260°C (500°F); projetos com sede de metal são obrigatórios para temperaturas extremas sustentadas.
A montagem do munhão evita que a esfera esmague a sede a jusante sob alta pressão e expansão térmica.
A especificação adequada exige a combinação de revestimentos duros (por exemplo, carboneto de tungstênio, estelite) com a abrasividade e o perfil de temperatura do meio específico.
A conformidade com os padrões exatos de vazamento (por exemplo, ANSI/FCI 70-2 Classe V ou VI) e a escolha do material estrutural (forjado ou fundido) determinam a confiabilidade a longo prazo.
Por que temperaturas extremas exigem um projeto de munhão com sede de metal
Ao gerenciar tubulações industriais severas, a rápida degradação térmica representa uma ameaça constante e grave. As sedes macias padrão contam com polímeros como PTFE, RTFE ou PEEK. Esses materiais funcionam perfeitamente em ambientes ambientais padrão. No entanto, eles perdem sua integridade estrutural rapidamente acima de 260°C (500°F). O alto calor faz com que eles amoleçam, derretam ou sejam extrudados fisicamente para fora da área de vedação sob pressão. Esta degradação do polímero leva a explosões catastróficas ou graves vazamentos a jusante. Você simplesmente não pode arriscar essas falhas imprevisíveis no processamento químico perigoso ou na geração de vapor.
Devemos também examinar cuidadosamente as forças mecânicas em jogo durante a operação. Um projeto de esfera flutuante depende inteiramente da pressão do fluido a montante. A pressão empurra a esfera com força contra a sede a jusante para criar uma vedação temporária. Adicione calor extremo a esta equação mecânica e a bola esférica se expande. A expansão térmica combinada e o empuxo de alta pressão sobrecarregam severamente o anel da sede. Isso causa danos físicos permanentes e falha imediata do sistema.

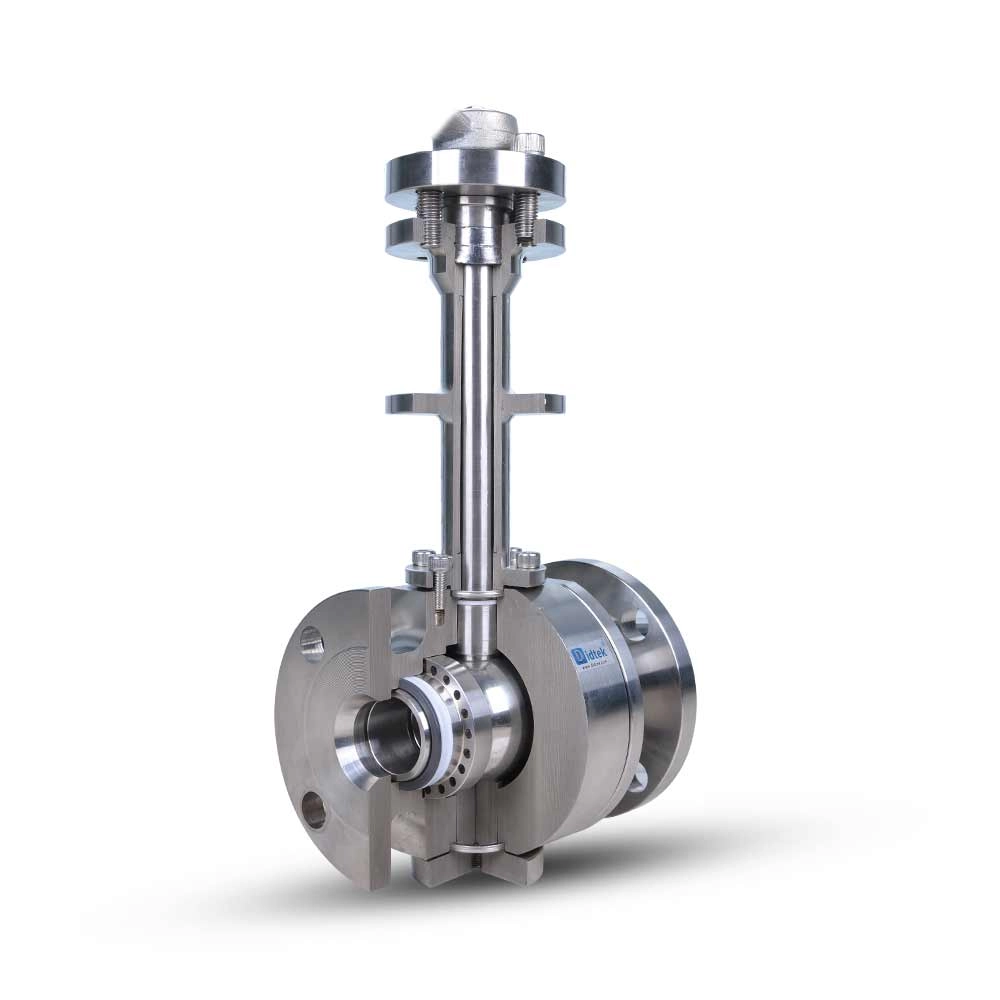

A vantagem do munhão resolve diretamente esse pesadelo mecânico. Uma haste robusta do munhão inferior fixa a esfera firmemente no lugar. Ele absorve a enorme pressão da linha empurrada diretamente para o pesado corpo da válvula. A bola gira livremente em seu eixo sem se deslocar a jusante. Este design projetado protege o assento contra desgaste excessivo e esmagamento térmico. Garante um torque de vedação consistente e gerenciável. Para ambientes que exigem gerenciamento simultâneo de pressão e calor, a válvula esfera munhão continua sendo seu requisito básico não negociável.
Critérios básicos de avaliação para uma válvula esfera de alta temperatura
A escolha da válvula esfera certa para alta temperatura requer atenção rigorosa aos detalhes estruturais internos. Você deve avaliar a metalurgia básica, as tolerâncias exatas de vazamento e a mecânica interna dinâmica.
Material e construção do corpo base
Os fabricantes constroem corpos de válvulas usando métodos de fundição ou forjamento. As carrocerias fundidas custam menos inicialmente, mas acarretam riscos operacionais inerentes. O processo de fundição líquida geralmente deixa porosidade microscópica, encolhimento ou vazios na parede metálica. Esses defeitos ocultos se expandem violentamente sob choque térmico extremo, causando falhas repentinas e perigosas no invólucro.
Recomendamos fortemente a seleção de uma válvula de metal forjado para aplicações severas. O aço forjado apresenta uma estrutura de grão uniforme e altamente comprimida. Elimina totalmente a porosidade interna e os vazios ocultos. Esta estrutura densa oferece resistência superior a choques térmicos intensos e tensões mecânicas na tubulação. A sua escolha de liga de alta temperatura dependerá completamente do seu limite de calor específico:
Aço Carbono (A105): Confiável para processos industriais moderados operando até 425°C (800°F).
Aço Inoxidável (F304 / F316): Oferece excelente resistência à corrosão para ambientes que atingem até 538°C (1000°F).
Inconel ou Monel: Absolutamente necessário para ambientes térmicos extremos superiores a 800°C (1470°F).
Tolerâncias de classe de vazamento
Os compradores muitas vezes interpretam mal as taxas de vazamento aceitáveis em aplicações de serviço severas. Uma válvula de esfera com sede de metal não consegue naturalmente um fechamento estanque a bolhas. Polímeros macios adaptam-se facilmente à superfície curva da bola. Os componentes metálicos simplesmente não podem flexionar ou deformar da mesma maneira.
Você deve definir claramente o vazamento aceitável com base na criticidade do processo. O padrão da indústria, ANSI/FCI 70-2, define esses limites com precisão matemática. O teste Classe V envolve água em alta pressão e permite gotas mínimas por minuto. A Classe VI representa o mais alto padrão para vedações metálicas. Ele permite apenas um número contado e altamente restrito de bolhas de ar por minuto. Especifique Classe VI se sua aplicação envolver gases tóxicos, produtos químicos voláteis ou regulamentações ambientais rigorosas.
Mecanismos de assento com mola
O metal se expande dramaticamente quando aquecido. Encolhe rapidamente quando resfriado. Este ciclo térmico constante causa estragos nos componentes internos estáticos. Se a sede permanecer rígida, a expansão térmica irá prender a bola. Por outro lado, o resfriamento rápido criará lacunas microscópicas e causará vazamentos imediatos.
Assentos dinâmicos e energizados por mola evitam ambos os cenários de falha. Os engenheiros instalam molas Inconel ou Belleville resistentes atrás dos assentos de metal. Essas molas mantêm contato contínuo e firme entre a sede e a esfera em todos os momentos. Eles absorvem a expansão física durante grandes picos de temperatura. Eles empurram continuamente o assento para frente durante resfriamentos repentinos. Esta ação dinâmica garante uma vedação confiável, independentemente das rápidas flutuações térmicas.
Seleção de revestimentos duros para a esfera e o assento
O atrito agressivo do metal puro contra o metal puro cria um atrito imenso. Esse atrito gera calor localizado extremo. Os dois metais rapidamente irritarão, arranharão e se unirão permanentemente. Você deve aplicar revestimentos duros especializados para evitar esse desgaste rápido. Esses revestimentos específicos protegem as superfícies projetadas com precisão e prolongam a vida operacional.
Avaliando tecnologias de revestimento para uma válvula esfera de sede rígida
O desempenho em campo da sua válvula esfera de sede rígida depende muito do tratamento de superfície escolhido. Os técnicos costumam aplicá-los por meio de pulverização térmica HVOF (combustível de oxigênio de alta velocidade). Você deve combinar a química do revestimento com a abrasividade e a temperatura máxima da mídia. Revise as opções de tecnologia abaixo.
Gráfico de comparação de revestimentos duros
Tecnologia de Revestimento
Limite máximo de temperatura
Principais pontos fortes da aplicação
Limitações Comuns
Carboneto de tungstênio (TC)
~538°C (1000°F)
Abrasão severa, alta pressão e meio pastoso pesado.
Oxida e degrada rapidamente em temperaturas extremamente altas.
Carboneto de cromo (CrC)
~815°C (1500°F)
Altas temperaturas combinadas com ambientes altamente corrosivos.
Oferece dureza bruta ligeiramente inferior em comparação com o carboneto de tungstênio.
Stellite (à base de cobalto)
Extremo (800°C+)
Minimizando escoriações de metal sobre metal sob forte estresse térmico.
Menos eficaz contra abrasão de partículas pesadas e pontiagudas.
O processo de lapidação
A aplicação do revestimento superficial espesso é apenas a primeira etapa da fabricação. O fabricante deve combinar perfeitamente o conjunto esfera e sede antes da montagem. Os técnicos realizam um meticuloso procedimento de fábrica chamado lapidação. Eles trituram fisicamente a esfera revestida e as sedes usando pasta de diamante industrial. Isto garante um perfil de superfície 100% correspondente em toda a faixa de vedação. Você não pode trocar esses componentes posteriormente no campo. Eles permanecem um conjunto permanentemente compatível para garantir integridade absoluta de vedação.
Riscos de implementação: gerenciamento de encadernação térmica e escoriações
Mesmo o equipamento mais caro pode falhar se você ignorar os riscos de implementação no nível do sistema. Você deve gerenciar proativamente a ligação térmica, o acúmulo de detritos abrasivos e cargas pesadas de atuação.
Mitigação de ligação térmica
Picos repentinos de temperatura criam um fenômeno altamente perigoso conhecido como ligação térmica. A bola esférica normalmente se expande mais rápido do que a espessa parede externa do corpo. Se as tolerâncias de fábrica forem muito restritas, a esfera em expansão trava violentamente contra as sedes. A unidade fica totalmente inoperante.
Você pode evitar isso especificando antecipadamente as tolerâncias de fabricação corretas. Discuta suas taxas exatas de aquecimento com a equipe de engenharia. Eles projetarão lacunas de expansão térmica personalizadas para acomodar a mudança. Além disso, você deve garantir que eles usem materiais internos com compatibilidade térmica. Idealmente, a haste, a esfera e o corpo devem possuir coeficientes de expansão térmica quase idênticos.
Considerações Específicas da Mídia
Sua mídia fluida determina o perfil exato do assento que você precisa. Gases de alta temperatura exigem uma faixa de vedação larga e excepcionalmente lisa. Os gases penetram facilmente em arranhões microscópicos, portanto o acabamento da superfície deve permanecer impecável.
Líquidos viscosos ou lamas carregadas de partículas apresentam um desafio totalmente diferente. Partículas sólidas ficam presas entre a esfera e a sede durante a rotação. Isso estraga o caro revestimento duro com o tempo. Você deve solicitar assentos raspadores especializados para essas aplicações difíceis. A borda afiada de um assento raspador remove fisicamente os detritos. Ele limpa ativamente a superfície da bola sempre que ela gira.
Dimensionamento de Atuação
O contato metal com metal gera um atrito rotacional incrivelmente alto. Consequentemente, estes sistemas requerem um torque operacional significativamente maior do que as variantes de sede macia. Subdimensionar seu atuador pneumático ou elétrico paralisará completamente seu sistema automatizado. Siga estas etapas críticas ao dimensionar atuadores para serviços pesados:
Calcule o torque de operação de linha de base necessário em sua pressão operacional máxima absoluta.
Adicione o coeficiente de atrito específico gerado pelo revestimento duro escolhido.
Considere o enorme torque de ruptura necessário depois que o equipamento fica ocioso sob altas temperaturas.
Superdimensione a seleção final do atuador com uma generosa margem de segurança de 30% a 50%.
Selecionando seu parceiro Valve e próximas etapas
A aquisição de equipamentos de serviço severo requer extensa diligência de engenharia. Você deve verificar profundamente as credenciais do fabricante antes de assinar pedidos de compra. As falhas no controle de qualidade neste setor crítico resultam em desastres em toda a fábrica.
Verificação de Padrões
Um fornecedor confiável deve cumprir rigorosamente as estruturas industriais reconhecidas globalmente. Certifique-se de que eles possuam certificações API 6D ativas para aplicações de pipeline exigentes. Exija adesão rigorosa e documentada à API 598 para testes de pressão abrangentes. Além disso, verifique as certificações de teste de fogo API 607 ou API 6FA. Isso garante que a unidade permaneça totalmente à prova de fogo e contida durante uma emergência.
Prova de teste
Nunca aceite equipamentos de serviço severo sem um histórico de testes documentado. Aconselhe sua equipe de compras a solicitar relatórios oficiais de testes de alta temperatura (HT). Esses relatórios detalhados comprovam que o conjunto realmente mantém sua classe de vazamento na temperatura operacional máxima. Além disso, exija Relatórios de Teste de Materiais (MTRs) abrangentes de acordo com EN 10204 3.1 ou 3.2. Os MTRs verificam rigorosamente a composição química exata das ligas forjadas utilizadas em seu pedido.
Próxima etapa acionável
Não aborde um fabricante com requisitos vagos ou incompletos. Você deve primeiro reunir seus parâmetros operacionais exatos. Documente sua temperatura contínua máxima e temperatura de pico absoluta. Registre a pressão máxima da linha e defina claramente o tipo de meio fluido. Especifique a vazão necessária e a classe de vazamento alvo. Depois de compilar esses dados vitais, consulte um fabricante especializado para uma revisão técnica abrangente.
Conclusão
A escolha de equipamentos de serviço severo de alta temperatura envolve o equilíbrio especializado da expansão térmica, gerenciamento de atrito e ciência avançada de materiais.
Uma arquitetura de munhão totalmente suportada elimina as falhas mecânicas comumente observadas em projetos flutuantes sob intenso estresse térmico.
Revestimentos duros de precisão, como Stellite e Carboneto de Tungstênio, evitam escoriações destrutivas e prolongam significativamente a vida útil operacional.
A precisão das especificações iniciais determina diretamente a segurança, eficiência e confiabilidade mecânica geral da sua planta.
Reúna hoje mesmo seus dados específicos de mídia e pressão e solicite suporte de engenharia dedicado ou downloads de CAD para iniciar sua revisão técnica.
Perguntas frequentes
P: Qual é a temperatura operacional máxima para uma válvula esfera munhão com sede metálica?
R: O limite máximo depende inteiramente da liga base e do revestimento aplicado. O aço carbono padrão funciona de forma confiável até 425°C (800°F). No entanto, projetos especializados que utilizam corpos Inconel avançados e revestimento duro Stellite podem facilmente exceder 800°C (1470°F) em aplicações industriais severas.
P: Uma válvula de esfera com sede de metal pode atingir vazamento zero?
R: O verdadeiro "vazamento zero" é incrivelmente raro na vedação metal-metal. Os polímeros macios adaptam-se facilmente, mas os metais rígidos não. ANSI/FCI 70-2 Classe VI é o padrão mais alto reconhecido. Ele permite uma taxa altamente restrita e permitida de bolhas por minuto, o que é aceitável para a maioria dos processos críticos.
P: Por que uma válvula de esfera munhão é melhor do que uma válvula de esfera flutuante para altas temperaturas?
R: O projeto do munhão isola completamente a sede da pressão total da linha. Uma haste inferior ancora firmemente a bola no lugar. Isto evita os graves danos mecânicos causados quando o empuxo de alta pressão se combina com a rápida expansão térmica para esmagar a sede a jusante.
P: O que causa escoriações em válvulas metálicas de alta temperatura?
R: Escoriações ocorrem quando metais nus idênticos se esfregam sob intensa alta pressão. O atrito extremo e a falta de lubrificação fazem com que os picos microscópicos da superfície se soldem e rasguem. A aplicação de revestimentos duros especializados, como Stellite, evita efetivamente esse atrito destrutivo.
