Válvula esfera API 6D DIB-1 DIB-2: como escolher para petróleo e gás

A especificação de válvulas de isolamento de tubulações exige o equilíbrio entre exigências rígidas de segurança e as realidades operacionais do gerenciamento de pressão da cavidade. Você deve controlar os fluidos de alta pressão com precisão para proteger o pessoal e a infraestrutura. A confiabilidade do sistema depende muito da escolha das configurações de assentamento corretas para suas condições específicas de tubulação. A má compreensão das diferenças estruturais sutis entre as configurações DIB-1 e DIB-2 freqüentemente leva a especificações excessivas, ligação térmica ou falha crítica da sede em cenários de alta pressão. Os engenheiros muitas vezes desalinham a mecânica do assento com os riscos de expansão térmica do fluido. Esta confusão compromete a integridade do sistema e a conformidade regulamentar. Fornecemos um detalhamento técnico de como avaliar o meio da tubulação, a direcionalidade do fluxo e os requisitos de alívio de pressão. Você aprenderá a avaliar os parâmetros térmicos com precisão e a mapeá-los diretamente nas estruturas físicas das válvulas. Este guia o ajudará a selecionar a válvula esfera DIB-1 DIB-2 correta para sua aplicação específica. Continue lendo para dominar essas distinções cruciais de válvulas de petróleo e gás.

Principais conclusões

• DIB-1 (Bidirecional): Utiliza duas sedes com Efeito de Pistão Duplo (DPE). Fornece isolamento duplo genuíno em ambas as direções, mas retém inerentemente a pressão da cavidade, exigindo um sistema externo de alívio de pressão para meios líquidos.

• DIB-2 (unidirecional): Utiliza uma sede de efeito de pistão único (SPE) e uma sede DPE. Fornece isolamento duplo em uma única direção, permitindo alívio automático da pressão da cavidade interna em direção à tubulação a montante.

• Motivador de decisão: A escolha depende inteiramente de o meio do processo estar sujeito à expansão térmica e se o fluxo é estritamente unidirecional ou bidirecional.

Estabelecendo a linha de base: DBB vs. mecânica da válvula de sangramento com isolamento duplo

As equipes de compras muitas vezes confundem sistemas Double Block and Bleed (DBB) com arquiteturas Double Isolation and Bleed (DIB). Eles usam erroneamente os termos de forma intercambiável em pedidos de compra e especificações técnicas. A API 6D os define distintamente com base nas capacidades de assentos, e não nas metas operacionais gerais. A norma separa explicitamente estas duas categorias para evitar aplicações erradas perigosas no campo. Compreender esta linha de base fundamental é absolutamente crucial para operações seguras de gasodutos.

As válvulas DBB padrão utilizam duas sedes de efeito de pistão único (SPE). Eles bloqueiam a pressão de ambas as extremidades simultaneamente. No entanto, eles não podem fornecer isolamento duplo de uma única fonte de pressão se a sede a montante falhar. Se a pressão da linha ultrapassar a vedação primária a montante, o fluido entra na cavidade do corpo. A sede do SPE a jusante liberará naturalmente esse excesso de pressão da cavidade a jusante. Este mecanismo de ventilação significa que você perde o isolamento completo. Você não pode confiar em uma válvula DBB padrão para manutenção posterior se apenas um lado da tubulação permanecer pressurizado.

Por outro lado, uma válvula de purga com isolamento duplo fornece uma vedação redundante contra a pressão que chega de uma única direção. Esta redundância mecânica é absolutamente crucial para tarefas críticas de isolamento de coletores. Você precisa dele para rotinas de calibração de medidores sensíveis. Garante acesso seguro para manutenção sem forçar o desligamento de toda a rede de dutos. Se a sede primária falhar ou vazar, a sede secundária engata imediatamente. Ele retém a pressão com segurança dentro do corpo da válvula. Isso garante que as equipes de manutenção permaneçam totalmente protegidas durante intervenções localizadas nas tubulações.

Categorias estruturais: DIB-1 vs. DIB-2 e configurações de assento

Definir a arquitetura da válvula de sede SPE DPE requer observar atentamente a mecânica de vedação interna. A principal diferença reside inteiramente no efeito do pistão dos anéis da sede. Classificamos essas válvulas analisando como suas sedes reagem ao aumento da pressão na cavidade. Você deve entender como a pressão diferencial atua na geometria da sede para empurrá-la em direção ou para longe da esfera.

Considere a configuração DIB-1. Ele utiliza uma configuração DPE por DPE.

• Mecanismo: Ambas as sedes são projetadas para serem empurradas contra a esfera tanto pela pressão da linha quanto pela pressão da cavidade. A geometria da sede utiliza pressão de ambos os lados para manter uma vedação consistentemente estanque. As molas fornecem a carga inicial, enquanto a pressão do fluido fornece a principal força de vedação.

• Resultado: você obtém redundância mecânica verdadeira em qualquer direção. A reversão do fluxo não compromete a capacidade de isolamento duplo. A válvula bloqueia efetivamente o fluxo, independentemente da orientação a montante.

• Restrição: O fluido preso na cavidade corporal não tem rota de escape interna. As sedes do DPE bloqueiam ativamente a saída da pressão da cavidade central. Isto cria graves riscos de sobrepressão se o fluido retido se expandir devido a mudanças na temperatura ambiente.

A seguir, avalie a configuração do DIB-2. Ele se baseia em uma configuração híbrida de SPE por DPE.

• Mecanismo: A sede a montante atua como um componente SPE. Ele se afasta da esfera se a pressão da cavidade interna exceder a pressão da linha. Por outro lado, a sede a jusante opera como um componente DPE. Ele mantém a vedação firmemente contra a esfera, independentemente dos picos de pressão da cavidade.

• Resultado: Fornece isolamento duplo robusto na direção do fluxo primário. Simultaneamente, funciona como uma válvula automática de alívio automático. O excesso de pressão na cavidade retorna para a linha a montante com segurança, sem a necessidade de dispositivos de alívio externos.

Você deve mapear essas realidades mecânicas diretamente para as condições específicas da sua tubulação. Não especifique uma configuração DIB-1 simplesmente porque parece mais robusta no papel. Ele apresenta desafios distintos de gerenciamento de cavidades que você deve enfrentar.

Dimensões básicas de avaliação para oleodutos e gasodutos

Selecionar a configuração correta da válvula vai muito além de combinar classes básicas de pressão. Você deve avaliar sistematicamente o estado do fluido, a direcionalidade do fluxo e as regras de conformidade de segurança de manutenção que regem suas instalações.

Vamos examinar primeiro os riscos do estado do fluido e da expansão térmica. Meios líquidos como petróleo bruto, LGN e água permanecem altamente suscetíveis à expansão térmica. Quando a temperatura ambiente aumenta, os líquidos presos expandem-se rapidamente dentro do corpo da válvula. Uma configuração DIB-1 requer uma válvula de alívio de pressão externa (PRV) para esses serviços. Caso contrário, a expansão do líquido deformará permanentemente as sedes ou romperá o corpo da válvula. O DIB-2 é geralmente preferido para tubulações de líquidos. Permite alívio interno seguro na linha a montante naturalmente. A mídia gasosa se comporta de maneira diferente. O gás natural e o nitrogênio atuam como fluidos altamente compressíveis. Eles representam um risco de expansão térmica muito menor em espaços confinados. Os fluidos compressíveis acomodam alterações de volume com segurança. Esta característica torna o DIB-1 uma opção altamente viável para sistemas de gás onde o isolamento duplo bidirecional absoluto é exigido pelos protocolos de segurança do local.

A direcionalidade do fluxo determina inteiramente a orientação do seu assento. Pipelines bidirecionais exigem estritamente configurações DIB-1. Ambas as extremidades devem oferecer isolamento duplo confiável, independentemente da direção em que o produto flui. As linhas de fluxo dedicadas têm requisitos diferentes. Para fluxo estritamente unidirecional, o DIB-2 representa a escolha ideal. Você o instala orientando a sede do SPE diretamente para o lado de alta pressão a montante. Esta configuração gerencia o alívio da cavidade de forma natural e segura.

Avalie cuidadosamente os requisitos de isolamento para manutenção posterior. Equipamentos como armadilhas para suínos e patins de medição exigem protocolos de isolamento rigorosos. As configurações DIB garantem máxima segurança durante as janelas de manutenção. Se a sede primária vazar durante as operações, a sede secundária mantém a pressão. Esta barreira secundária protege ativamente o pessoal que trabalha nas seções despressurizadas a jusante.

Perfil de risco de expansão térmica

Revise estas características do fluido cuidadosamente antes de finalizar suas especificações técnicas. Combinar a configuração com o estado fluido evita desastres operacionais.

Realidades de implementação: gerenciamento de riscos e integridade estrutural

A implementação em campo expõe as consequências reais das escolhas teóricas de engenharia. Você deve gerenciar proativamente a sobrepressão da cavidade e as cargas estruturais para manter a integridade do sistema ao longo de décadas de serviço.

O coletor de sobrepressão da cavidade representa um grave risco de segurança em linhas de líquido. É perigoso implementar um DIB-1 sem uma válvula de alívio de cavidade externa adequadamente dimensionada e com tubulação. O meio líquido preso dentro de uma cavidade DIB-1 se expandirá devido à radiação solar ou ao calor do processo próximo. Esta expansão térmica cria imensas forças hidrostáticas internas. Essas forças descontroladas podem causar ruptura rápida do corpo. Alternativamente, eles podem travar a bola completamente contra os assentos macios. Esta ligação térmica impossibilita a operação do atuador. Você perde o controle completo do ponto de isolamento quando ocorre a ligação térmica.

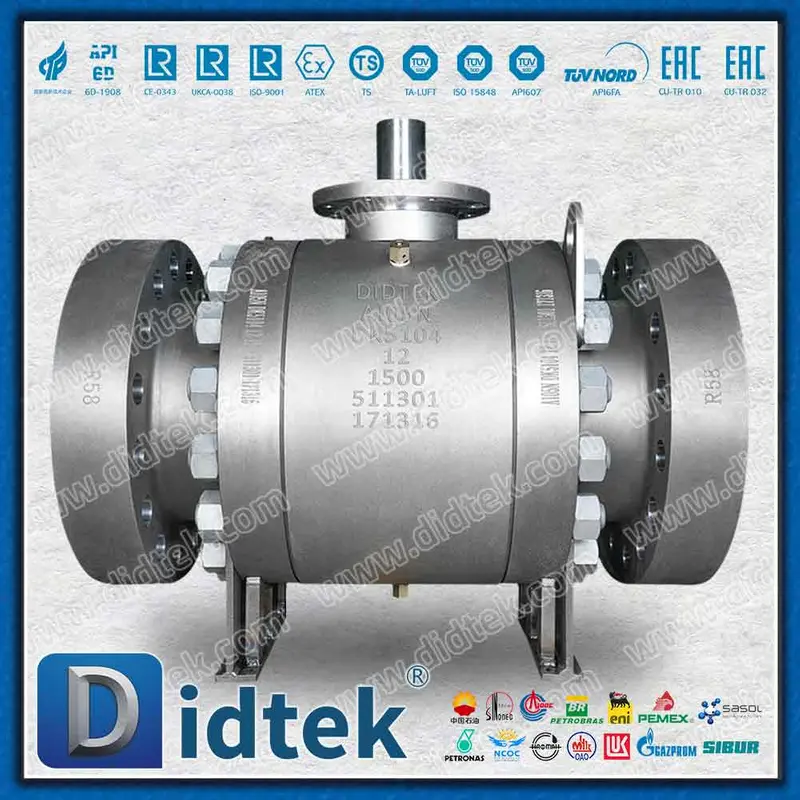

Considerações estruturais sob alto Delta-P são igualmente críticas durante a fase de especificação. A alta pressão diferencial exerce enormes cargas de impulso sobre os anéis esféricos e de sede. Certifique-se de que o fabricante utiliza um projeto robusto de válvula esférica com placa de suporte . Deve apresentar montagem em munhão e placas de rolamento para serviço pesado. Essas placas de rolamento absorvem as enormes cargas axiais aplicadas às sedes do DPE. Eles transferem a força mecânica para o corpo da válvula com segurança. Sem este suporte estrutural robusto, o interior da válvula irá deformar-se fisicamente sob alta pressão. A deformação leva à falha imediata e catastrófica da vedação.

Os testes e a verificação não podem ser negligenciados durante a aquisição. Depender apenas de testes de pressão hidrostática padrão é insuficiente para válvulas de isolamento críticas. Confirme se o fabricante realiza testes API 6D Anexo C. Os profissionais da indústria anteriormente conheciam isso como testes do Anexo H. Eles devem realizar esses testes rigorosos especificamente para configurações DIB-1 ou DIB-2. Este protocolo específico valida com precisão as capacidades de vedação redundantes. Isso prova que a sede secundária pode manter de forma independente a pressão nominal máxima antes da entrega no local.

Lógica de seleção: finalizando sua especificação de válvula API 6D

Podemos reduzir o complexo processo de seleção a uma estrutura lógica distinta. Siga estas etapas sequenciais para garantir especificações precisas e seguras.

1. Etapa 1: Identificar o Meio do Processo: Determine se o seu gasoduto lida com líquido ou gás. Se estiver manuseando líquidos, o padrão é DIB-2. Você só deve desviar deste padrão se o fluxo bidirecional for estritamente exigido pelo projeto do sistema.

2. Etapa 2: Determinar o potencial de reversão de fluxo: Analise o modelo hidráulico para possíveis cenários de fluxo reverso. Se o fluxo bidirecional ocorrer frequentemente em uma linha de líquido, especifique DIB-1. Você deve incluir uma válvula de alívio externa projetada obrigatória. Canalize este alívio com segurança de volta para a linha a montante ou encaminhe-o para o sistema de flare.

3. Etapa 3: Verifique a orientação da tubulação: As válvulas DIB-2 são componentes altamente direcionais. Certifique-se de que seus desenhos isométricos indiquem claramente o lado a montante de alta pressão. A sede do SPE deve ser orientada corretamente durante a instalação em campo. A instalação reversa anula completamente a função de alívio interno.

4. Etapa 4: Auditar as capacidades do fabricante: A seleção do fornecedor impacta a confiabilidade operacional no longo prazo. Certifique-se de que o fornecedor tenha experiência comprovada em campo. Eles devem ter um histórico demonstrável de fabricação da válvula API 6D especificada . Verifique se eles podem atender à classe de pressão exigida, aos rigorosos protocolos de testes de END e às demandas específicas da metalurgia.

Matriz de seleção de configuração

Aplique essas matrizes diretamente às especificações de sua classe de tubulação para padronizar sua abordagem de aquisição.

Conclusão

Selecionar entre DIB-1 e DIB-2 não significa escolher uma válvula universalmente “melhor”. Trata-se inteiramente de combinar a configuração precisa do assento com as realidades termodinâmicas e o perfil de fluxo da tubulação. Você obtém segurança máxima alinhando o projeto mecânico diretamente com o comportamento esperado do fluido.

Priorize o DIB-2 para linhas de líquidos unidirecionais. Essa abordagem direcionada atenua a sobrepressão da cavidade organicamente sem a necessidade de equipamento extra. Reserve o DIB-1 exclusivamente para sistemas bidirecionais críticos ou aplicações de gás. Garanta que a ajuda externa possa ser gerenciada e roteada com segurança ao usar configurações DIB-1 para quaisquer serviços líquidos.

Próxima etapa: Consulte sua equipe de engenharia de processos hoje mesmo. Mapeie os cenários exatos de pressão e direções de fluxo da sua instalação de destino. Bloqueie esses parâmetros termodinâmicos antes de finalizar a especificação de aquisição. Esse alinhamento proativo evita modificações dispendiosas em campo posteriormente.

Perguntas frequentes

P: Qual é a diferença entre uma válvula de esfera API 6D DBB e uma válvula de esfera DIB?

R: Uma válvula DBB veda contra pressão de ambas as extremidades simultaneamente, mas não pode fornecer duas barreiras em uma única direção. Uma válvula esfera DIB fornece isolamento duplo de uma única fonte de pressão, oferecendo uma vedação redundante se a primeira sede falhar.

P: Uma válvula DIB-2 pode ser usada em uma tubulação bidirecional?

R: Tecnicamente sim, mas fornecerá apenas isolamento *duplo* em uma direção (a direção voltada para o assento do DPE). Na direção inversa, atua como uma válvula padrão de isolamento único. Se for necessário isolamento duplo em ambas as direções, será necessária uma configuração DIB-1.

P: Por que uma válvula de alívio externa é obrigatória para válvulas DIB-1 em serviços com líquidos?

R: Como ambas as sedes do DPE vedam em ambos os lados, qualquer líquido preso na cavidade da válvula não pode escapar. Se a temperatura ambiente ou do processo aumentar, o líquido se expande, criando uma imensa pressão interna que pode travar a válvula ou causar falha catastrófica no invólucro.
