Válvula de retenção de mola vs válvula de retenção oscilante: diferenças e aplicações

Selecionar a válvula incorreta pode degradar rapidamente uma bomba industrial cara. Ambas as categorias de válvulas bloqueiam efetivamente o fluxo reverso perigoso. No entanto, uma escolha mal informada muitas vezes desencadeia graves golpes de aríete e subsequentes falhas do sistema. O cenário industrial atual exige precisão absoluta. Compreender as nuances entre esses mecanismos é fundamental para qualquer engenheiro de tubulação ou gerente de instalação. Este guia abrangente ajudará você a navegar pelas complexidades desses componentes críticos, garantindo uma escolha inteligente e orientada por dados para sua infraestrutura.

Principais conclusões

• As unidades oscilantes dependem inteiramente da gravidade e da velocidade do fluido para operar. Isso os torna ideais para sistemas de alto fluxo e baixa queda de pressão. Infelizmente, eles permanecem altamente sujeitos a choques hidráulicos.
• Os dispositivos assistidos por mola utilizam uma mola mecânica enrolada para fechar o disco independentemente da gravidade. Isso permite orientações de instalação versáteis e fornece excelente prevenção de golpe de aríete. A seleção
• adequada da válvula de retenção de oscilação depende muito dos layouts da tubulação horizontal e das características físicas do meio. As águas residuais contendo sólidos pesados ​​são um excelente exemplo.
• A escolha entre uma válvula de retenção oscilante ou de mola se resume, em última análise, às restrições espaciais, à orientação de instalação necessária, à velocidade do fluido e à necessidade crítica de operação silenciosa na tubulação.

Tendências atuais do setor na prevenção de refluxo de pipeline

Os sistemas modernos de controle de fluidos estão evoluindo rapidamente. Estamos vendo uma mudança distinta em direção a infraestruturas urbanas de alta densidade e sistemas avançados de HVAC. Esta evolução impulsiona um enorme aumento na especificação de válvulas silenciosas e assistidas por mola. Os engenheiros estão cada vez mais priorizando o custo total de propriedade em detrimento dos custos iniciais de aquisição. Eles reconhecem que a mitigação do choque hidráulico prolonga a vida útil de toda a rede de tubulação.

Além disso, os mandatos de sustentabilidade estão a pressionar as instalações a optimizar o consumo de energia das bombas. Isto requer um equilíbrio delicado. Os engenheiros devem pesar a baixa queda de pressão das válvulas operadas por gravidade em relação às capacidades protetoras e anti-colisão das alternativas acionadas por mola. Os protocolos de manutenção preditiva também favorecem materiais robustos, direcionando os compradores para ligas de alta qualidade e materiais de assento especializados para confiabilidade a longo prazo.

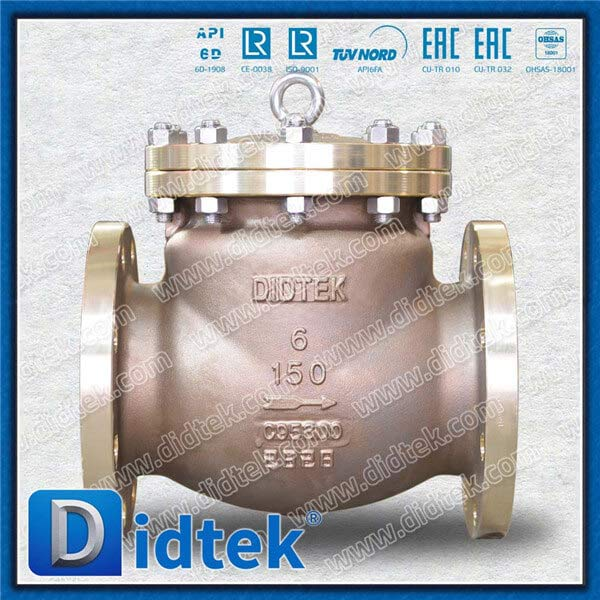

O que é uma válvula de retenção oscilante: projeto e mecânica

Para compreender as principais diferenças entre estas salvaguardas de oleodutos, devemos primeiro definir os seus princípios operacionais. Uma unidade tipo swing é um dispositivo mecânico de acionamento automático projetado para permitir o fluxo de fluido em uma única direção. Funciona inteiramente com base nos fundamentos da dinâmica dos fluidos e da atração gravitacional.

Quando o fluido entra no corpo da válvula na direção para frente, a energia cinética força um disco não guiado a oscilar para cima, saindo de sua sede usinada. Os técnicos costumam se referir a este disco como melindrosa. Imagine uma porta de metal pesado sendo aberta por uma rajada de vento. Enquanto a velocidade do fluxo permanecer consistente, o disco permanecerá suspenso. Isso permite que a mídia passe com obstrução mínima.

Por outro lado, quando o fluxo direto diminui, a gravidade puxa esse disco pesado para baixo. Qualquer fluxo reverso subsequente empurra o disco firmemente contra a superfície de assentamento, vedando a tubulação. Muitas vezes você pode ouvir o estalo distinto do assento do disco em grandes linhas de água municipais. Do ponto de vista do material, as unidades de nível industrial frequentemente apresentam corpos robustos em aço fundido ou bronze especializado C95800. Quando combinados com um disco NBR, esses materiais garantem uma vedação à prova de bolhas, mesmo em ambientes exigentes e com alto teor de partículas.

Prós das válvulas operadas por gravidade

• Baixa queda de pressão: O disco oscila totalmente para fora do caminho do fluxo quando totalmente aberto. O fluido encontra resistência física mínima. Isso resulta em uma queda de pressão muito baixa na válvula, tornando-a altamente eficiente em termos energéticos para sistemas de fluxo contínuo e de alto volume.
• Alta capacidade de vazão: A geometria interna desobstruída permite máxima capacidade de vazão. Eles são essenciais na movimentação de fluidos municipais e industriais em grande escala.
• Manuseio de Sólidos: A ausência de molas internas ou guias centrais significa que há menos fendas para que os detritos fiquem presos. Eles são empiricamente comprovados como superiores para meios contendo partículas, sólidos suspensos ou fluidos viscosos como esgoto bruto.

Contras das válvulas operadas por gravidade

• Alta suscetibilidade ao golpe de aríete: O mecanismo de fechamento depende da gravidade e do fluxo reverso. O disco geralmente fecha depois que o fluido já inverteu a direção. Essa parada repentina cria um choque hidráulico severo, conhecido no campo como batida de válvula.
• Requisitos rigorosos de instalação: A operação dependente da gravidade restringe essas válvulas principalmente a tubulações horizontais. Eles só podem funcionar em linhas verticais se o fluido estiver fluindo para cima.
• Tempo de fechamento mais lento: A dependência passiva da gravidade torna o tempo de resposta mecânica significativamente mais lento em comparação com configurações assistidas por mola.

O que é uma válvula de retenção de mola: projeto e mecânica

Uma válvula de retenção de mola opera com um princípio mecânico fundamentalmente diferente. Os esquemas de engenharia frequentemente os designam como válvulas de retenção silenciosas, válvulas de retenção em linha ou válvulas de retenção de bico. Em vez de esperar pela gravidade, este dispositivo utiliza uma mola mecânica calibrada para ditar o movimento do disco interno.

Para que o mecanismo abra, a pressão do fluido dianteiro deve exceder a tensão da mola helicoidal. Este limite de pressão específico é conhecido como pressão de craqueamento. Uma vez superada esta pressão de fissuração, o fluido empurra o disco linearmente ao longo de uma guia central. Isso comprime a mola e permite que a mídia flua ao redor da montagem.

A fase operacional mais crítica ocorre quando o fluxo direto começa a desacelerar. Antes que o fluido possa inverter fisicamente a direção, a energia mecânica armazenada na mola empurra ativamente o disco de volta para sua sede. A estrutura interna apresenta uma montagem projetada com precisão. Inclui uma haste guia central, uma mola de compressão resistente à fadiga e um disco guiado que se move paralelamente ao fluxo. Variações modernas, como a válvula de retenção de elevação , também utilizam mecanismos guiados semelhantes para garantir assentamento preciso em aplicações de vapor e gás de alta pressão.

Prós das válvulas assistidas por mola

• Operação silenciosa e prevenção de golpe de aríete: Esses dispositivos fecham ativamente a válvula no microssegundo em que a velocidade de avanço atinge zero. Criticamente, eles selam antes que o fluxo reverso possa ganhar impulso. Isso elimina a onda acústica destrutiva que causa a batida da válvula.
• Orientação de instalação versátil: A força de fechamento é fornecida pela tensão mecânica e não pela gravidade. Essas válvulas são verdadeiramente omnidirecionais. Os projetistas de tubulação podem especificá-los com segurança para layouts horizontais, verticais ou diagonais.
• Pegada compacta: As configurações de molas em linha geralmente apresentam uma dimensão face a face muito mais curta. Eles são significativamente mais leves. Isso os torna um salva-vidas para técnicos que navegam em salas mecânicas apertadas e equipamentos montados em skids.

Contras das válvulas assistidas por mola

• Maior Queda de Pressão: O fluido deve exercer continuamente força contra a tensão da mola para manter a passagem aberta. O disco e a guia central permanecem diretamente no caminho do fluxo, criando turbulência e uma maior queda de pressão mensurável. As bombas a montante devem trabalhar mais para superar esta resistência.
• Mau desempenho com sólidos: O mecanismo de guia interno e a própria mola criam armadilhas físicas. Polpas, esgoto bruto ou fluidos carregados com grandes sólidos em suspensão obstruirão rapidamente o mecanismo da mola, levando a uma falha catastrófica.
• Custo inicial mais alto: A necessidade de guias internas usinadas com precisão e materiais de mola especializados geralmente eleva suas despesas de fabricação.

Tabela de comparação básica: detalhamento técnico

5 principais diferenças que influenciam as aquisições

Ao avaliar estas duas tecnologias distintas, os engenheiros devem olhar além da função básica de prevenção de refluxo. As disparidades estruturais ditam comportamentos dinâmicos de fluidos totalmente diferentes. Abaixo está uma análise abrangente das cinco principais diferenças que influenciam as decisões de aquisição no local.

Mecanismo de fechamento e velocidade

A diferença mais marcante está em como o processo de vedação é iniciado. Uma unidade tipo swing é um dispositivo passivo. Ele espera pela atração gravitacional e depende da reversão física do fluido para empurrar a aba firmemente para dentro do assento. Essa reação passiva é inerentemente lenta. Em contraste, uma unidade com mola atua ativamente. A mola de compressão exerce uma força de fechamento contínua. No momento em que a energia cinética direta cai abaixo da tensão da mola, a vedação engata rapidamente. Isso acontece completamente independente do momento reverso do fluido.

Golpe de Aríete e Batida de Válvula

O golpe de aríete é um violento aumento de pressão que ocorre quando o fluido em movimento é forçado a parar abruptamente. Em uma configuração operada por gravidade, a velocidade de fechamento lenta significa que o fluxo reverso muitas vezes já está viajando em alta velocidade antes do disco assentar completamente. Quando finalmente se fecha contra esse refluxo de alta velocidade, gera uma enorme onda de pressão acústica. Essa onda é capaz de romper tubos, estourar juntas e quebrar impulsores de bombas. Dispositivos acionados por mola evitam totalmente esse fenômeno. Ao forçar o fechamento da vedação exatamente quando o fluxo direto cessa, o fluxo reverso nunca tem a oportunidade de estabelecer uma velocidade perigosa.

Limites de orientação de instalação

Restrições espaciais frequentemente determinam a seleção de componentes no local de trabalho. Uma unidade oscilante tradicional deve ser instalada com o pino da dobradiça alinhado horizontalmente no topo da tubulação. Se montado em um tubo horizontal com o pino na lateral, a gravidade não poderá puxar o disco para fechá-lo. Além disso, se instalado em um tubo vertical com fluxo descendente, a gravidade mantém a aba permanentemente aberta. Alternativamente, os mecanismos de mola não dependem da gravidade. A força mecânica permite uma instalação verdadeiramente omnidirecional, proporcionando flexibilidade máxima em layouts de tubulação complexos e de vários níveis.

Queda de pressão e turbulência de fluxo

Do ponto de vista da dinâmica dos fluidos, o coeficiente de fluxo varia drasticamente entre os dois projetos. Quando totalmente abertas, as válvulas de gravidade fornecem um caminho de fluxo quase completo e desobstruído. O fluido mantém um perfil de fluxo laminar, resultando em perda mínima de energia. As válvulas de mola posicionam o conjunto do disco diretamente no centro do caminho do fluxo. Consequentemente, o fluido deve divergir em torno da obstrução e superar constantemente a resistência mecânica. Essa divergência cria um fluxo turbulento e uma queda de pressão mensurável.

Requisitos de pegada e espaço

As dimensões físicas desempenham um papel crucial no design moderno de salas mecânicas, onde a metragem quadrada é valiosa. As válvulas dependentes da gravidade requerem um corpo grande e volumoso para acomodar o mecanismo de dobradiça. Eles precisam de espaço interno suficiente para que o disco balance completamente para cima. Isso resulta em um componente pesado com uma longa dimensão face a face. Os designs de molas em linha são altamente compactos. O movimento linear dos componentes internos permite que o corpo da válvula seja significativamente mais curto, economizando espaço valioso.

Análise do aplicativo: onde usar qual?

A mecânica teórica deve ser traduzida em aplicações práticas no mundo real. A escolha entre estas duas opções raramente é arbitrária. Pelo contrário, é ditado pelas exigências específicas e implacáveis ​​do ambiente industrial.

Cenários ideais para válvulas operadas por gravidade

• Estações elevatórias de tratamento de águas residuais: Os sistemas de esgoto municipais frequentemente transportam água bruta e não tratada, contendo detritos pesados ​​e trapos. O caminho de fluxo desobstruído permite que esses sólidos passem sem prender.
• Distribuição de água em grande escala: Em grandes tubulações de água que atravessam o país, minimizar a perda de pressão ao longo de quilômetros de tubulação é a maior prioridade. A baixa queda de pressão economiza imensas quantidades de energia elétrica aos municípios nas estações de bombeamento.
• Sistemas de Fluidos de Baixa Velocidade: Em configurações onde a velocidade do fluido é naturalmente baixa e as mudanças na direção do fluxo são graduais, o risco de golpe de aríete é mínimo. Os engenheiros podem capitalizar com segurança a relação custo-benefício desses modelos.

Cenários ideais para válvulas assistidas por mola

• Plantas de resfriamento HVAC e alimentação de caldeiras: Em edifícios comerciais altos, os circuitos de água resfriada ligam e desligam rapidamente. O fechamento imediato e assistido é vital para proteger equipamentos rotativos caros contra choques hidráulicos.
• Refinarias de processamento químico: As tubulações químicas geralmente exigem controle de fluxo preciso e operam sob altas pressões. A capacidade de vedação rápida evita o refluxo perigoso de produtos químicos voláteis.
• Plataformas offshore e marítimas: Em salas mecânicas densamente compactadas ou em unidades montadas em skids, o tamanho compacto e os recursos de instalação omnidirecional fazem delas a única solução de engenharia viável.

Guia de seleção acionável: como escolher

Tomar uma decisão empírica e baseada em dados exige que os engenheiros avaliem diversas variáveis ​​sistêmicas. O dimensionamento e a seleção adequados não envolvem apenas a correspondência dos diâmetros dos tubos. A seleção do mecanismo errado pode resultar em falha prematura do componente ou grave restrição de fluxo. Use os seguintes padrões para orientar suas especificações no local.

Padrão 1: Avalie o perfil do meio
As características físicas do fluido determinam seu primeiro filtro principal. Você está bombeando águas residuais brutas, lamas ou fluidos com alto teor de sólidos em suspensão? Especifique um projeto operado por gravidade. O caminho de fluxo desobstruído evita que materiais fibrosos fiquem presos. Por outro lado, se você estiver lidando com meios limpos, como água potável, produtos petroquímicos refinados ou ar comprimido, os mecanismos acionados por mola são perfeitamente seguros e altamente vantajosos.

Padrão 2: Mapeie a orientação da tubulação
Revise seus desenhos isométricos. Se a sua tubulação correr horizontalmente ou verticalmente para cima, ambos os tipos de válvula serão aceitáveis. No entanto, se a sua tubulação exigir fluxo descendente vertical ou roteamento diagonal complexo, as unidades operadas por gravidade são estritamente proibidas. Você deve especificar um modelo assistido por mola para garantir que o disco vede firmemente contra a sede, independentemente do ângulo de instalação.

Padrão 3: Calcular a velocidade do fluxo e a queda de pressão
Cada válvula de retenção requer uma pressão de abertura específica para abrir. As unidades de gravidade têm uma pressão de fissuração excepcionalmente baixa, tornando-as ideais para sistemas de baixa pressão que priorizam a velocidade máxima de fluxo. Dispositivos assistidos por mola apresentam maior queda de pressão. Você deve consultar as curvas da bomba do fabricante para garantir que suas bombas a montante tenham pressão de cabeça suficiente para superar a resistência contínua da mola sem interromper os processos a jusante.

Padrão 4: Analise o Custo Total de Propriedade
Os compradores técnicos devem calcular os custos ao longo do ciclo de vida do equipamento. Uma unidade de gravidade tradicional é mais econômica desde o início. No entanto, se instalado num sistema com ciclos de bomba frequentes, o golpe de aríete resultante pode fraturar as juntas dos tubos e destruir as bombas. Em ambientes de ciclo elevado, o investimento inicial ligeiramente mais elevado para uma unidade de mola maquinada com precisão compensa-se neutralizando o golpe de aríete e reduzindo drasticamente os custos de manutenção a longo prazo.

Conclusão

No debate de engenharia em torno desses componentes críticos de tubulações, não existe uma opção universalmente superior. A escolha ideal depende inteiramente da adequação das características estruturais e dinâmicas aos requisitos específicos do seu sistema de tubulação.

Como regra geral, utilize válvulas operadas por gravidade para aplicações de fluxo pesado e desobstruído em tubulações estritamente horizontais ou verticais ascendentes. Especifique válvulas assistidas por mola para meios limpos, restrições espaciais restritas, fluxos verticais descendentes e, principalmente, sempre que a eliminação do golpe de aríete for necessária para proteger bombas caras.

Se você está atualmente projetando um pipeline ou substituindo uma infraestrutura com falhas, selecionar a válvula certa não é um jogo de adivinhação. Recomendamos fortemente que você navegue no extenso catálogo da Didtek Valve para encontrar a solução de engenharia exata, adaptada às suas taxas de fluxo, tipos de meio e parâmetros de pressão específicos.

Perguntas frequentes

Uma válvula de retenção oscilante pode ser instalada verticalmente?

Sim, mas sob condições estritamente limitadas. Uma válvula tipo swing só pode ser instalada em uma tubulação vertical se o fluxo de fluido estiver se movendo verticalmente para cima. Nesta configuração, o impulso ascendente do fluido empurra o disco para abrir. Quando o fluxo para, a gravidade ajuda a puxar o disco de volta para o assento. Se o fluxo estiver se movendo verticalmente para baixo, a gravidade manterá o disco pesado na posição aberta permanentemente, inutilizando a válvula.

Qual válvula de retenção é melhor para evitar golpe de aríete?

A válvula de retenção com mola é muito superior na prevenção de golpe de aríete. O golpe de aríete ocorre quando o fluido inverte a direção rapidamente e fecha com força uma válvula aberta. Uma válvula operada por gravidade depende desse fluxo reverso para fechar, garantindo praticamente um efeito de batida. Uma válvula assistida por mola utiliza tensão mecânica para empurrar ativamente o disco na sede no momento exato em que a velocidade do fluxo direto cai para zero, evitando totalmente a onda de choque.

As válvulas de retenção de mola restringem o fluxo?

Sim, eles introduzem um maior grau de restrição de fluxo em comparação com seus equivalentes operados por gravidade. A guia interna, o disco e a própria mola helicoidal são posicionados diretamente no centro do caminho do fluxo. O fluido deve gastar continuamente energia cinética para manter a mola comprimida. Esta obstrução interna cria turbulência e resulta numa maior queda de pressão através da válvula.

As válvulas de retenção de mola são mais caras do que as válvulas de retenção oscilantes?

Geralmente, sim. O processo de fabricação de uma válvula assistida por mola envolve tolerâncias mais restritas e componentes internos mais complexos. Uma válvula de mola em linha requer guias centrais usinadas com precisão, molas de liga especializadas resistentes à fadiga e mecanismos de assentamento cuidadosamente calibrados. As instalações muitas vezes recuperam rapidamente esse investimento inicial mais elevado, evitando rupturas de tubulações e reparos de bombas associados a danos por golpe de aríete.

Como os modos de falha diferem entre os dois projetos?

As válvulas operadas por gravidade normalmente falham devido ao desgaste do pino da dobradiça. O movimento oscilante contínuo em fluxo turbulento pode causar a degradação do pino, levando a um disco desalinhado. As válvulas assistidas por mola normalmente falham devido à fadiga da mola ou entupimento interno. Se o material particulado desviar dos filtros a montante, ele poderá acumular-se na guia da mola, fazendo com que a válvula emperre em uma posição parcialmente aberta.

Uma válvula de retenção oscilante pode ser usada para sistemas de ar comprimido?

É altamente desencorajado. Os sistemas de ar comprimido e gás não possuem a densidade de fluido necessária para amortecer o movimento de uma aba de metal pesado. As pulsações rápidas dos compressores de ar farão com que o disco não guiado vibre violentamente, levando a um rápido desgaste mecânico e à falha prematura do pino da dobradiça. Válvulas assistidas por mola ou válvulas de retenção de elevação especializadas são o padrão da indústria para aplicações pneumáticas.

Qual é a vida útil típica dessas válvulas de retenção?

A vida útil depende muito do aplicativo, da mídia e do cronograma de manutenção. Em aplicações de água limpa com fluxo constante, uma válvula gravitacional de aço fundido de alta qualidade pode durar de 15 a 20 anos. Válvulas assistidas por mola em ambientes HVAC de alto ciclo normalmente exigem substituições internas de molas e vedações a cada 5 a 7 anos para manter o máximo desempenho anti-colisão. A inspeção de rotina dos componentes internos é vital para ambos os projetos.
