O fluxo reverso é um assassino silencioso em tubulações industriais. Induz graves golpes de aríete e choques mecânicos que podem facilmente destruir infraestruturas caras. Para proteger ativos críticos, como bombas de alimentação de caldeiras de alta pressão ou compressores alternativos, os engenheiros de tubulações contam com soluções automáticas à prova de falhas. Embora as válvulas de retenção de elevação padrão evitem efetivamente o refluxo perigoso, as configurações de pistão oferecem uma grande atualização para ambientes turbulentos. Este guia se aprofunda em suas mecânicas distintas, nuances estruturais e nos critérios de seleção exatos necessários para garantir a integridade ideal da tubulação.
Para tomar uma decisão informada sobre redes de tubulação industrial, os gerentes e engenheiros de compras devem primeiro compreender a mecânica fundamental desses dispositivos de controle de fluxo direcional.

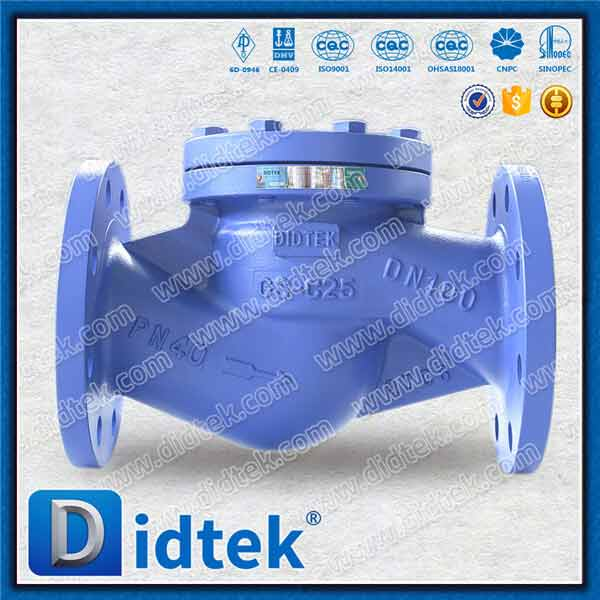

Estruturalmente, a anatomia interna consiste em um corpo robusto, uma sede usinada com precisão, um disco ou plugue guiado e uma capa protetora. Do ponto de vista da engenharia, a geometria do corpo é quase idêntica à de uma válvula globo padrão. Isso força o fluido a percorrer um caminho de fluxo distinto em forma de S. Dentro da câmara da válvula, o disco está alojado dentro de um mecanismo de guia como uma ponte ou guia de haste. Isto garante que o disco permaneça perfeitamente alinhado com a sede à medida que se move verticalmente. Esse alinhamento é crítico. Qualquer desvio pode resultar em assentamento inadequado e subsequente vazamento perigoso.
A central função da válvula de retenção de levantamento é bloquear autonomamente o refluxo em aplicações que exigem um fechamento excepcionalmente hermético. Ao contrário das válvulas manuais ou de esfera, ela opera inteiramente governada pela dinâmica dos fluidos dentro da tubulação. Quando o fluido entra na porta de entrada, ele passa por baixo da sede e empurra para cima contra o disco guiado. Assim que a pressão a montante supera o peso físico do disco, a passagem se abre. No momento em que a velocidade do fluxo cai, o disco imediatamente cai de volta na sede. Como o mecanismo de assentamento imita uma válvula globo, a ampla área de contato proporciona uma vedação à prova de vazamentos altamente confiável.
Embora o design padrão do disco guiado lide perfeitamente com fluxos constantes, certas condições severas de serviço exigem um mecanismo interno muito mais robusto. Nas tubulações conectadas diretamente às bombas alternativas, o fluxo de fluido pulsa violentamente. Nestes cenários altamente voláteis, a instalação de uma válvula de retenção de pistão torna-se uma necessidade operacional.
Em termos técnicos, as configurações de pistão são essencialmente uma subcategoria atualizada para serviços pesados da família de elevadores. O corpo externo, o caminho tortuoso do fluxo e o propósito fundamental permanecem exatamente os mesmos. A diferenciação crítica reside inteiramente no mecanismo de fechamento interno.
Esta variação dispensa o disco guiado leve. Em vez disso, ele emprega um pistão cilíndrico sólido encaixado precisamente em um cilindro de amortecedor correspondente. A folga entre a parede externa do pistão e a parede interna do amortecedor é usinada com tolerâncias extremamente restritas. Esta modificação estrutural aumenta significativamente a massa e a estabilidade do elemento de fecho. Consequentemente, suporta facilmente tensões mecânicas mais elevadas e mudanças repentinas na velocidade do fluido.
A configuração do painel e do pistão não se trata apenas de adicionar peso. Cria um sistema de amortecimento hidrodinâmico altamente eficaz. À medida que o pistão se move para cima no amortecedor durante a fase de abertura, o fluido penetra naturalmente na folga apertada. Quando o fluxo da tubulação inverte repentinamente, a gravidade e a contrapressão forçam o pistão para baixo. No entanto, o fluido preso dentro do amortecedor deve ser espremido para fora através da folga estreita antes que o pistão possa assentar completamente. Este fluido retido cria um efeito de amortecimento hidráulico. Ao diminuir a velocidade de fechamento nas frações finais de segundo, o design evita que o pistão de metal sólido bata violentamente contra a sede de metal. Isso atenua o desgaste mecânico, reduz a fadiga estrutural interna e evita golpes de aríete destrutivos.
Ambos os tipos de válvulas compartilham uma sequência operacional quase idêntica. Sua funcionalidade é uma aplicação direta da mecânica dos fluidos, não necessitando de nenhuma fonte de energia externa ou intervenção manual.
O ciclo operacional começa quando o meio pressurizado, como o vapor de alta pressão de uma caldeira, inunda a porta de entrada. Devido à geometria interna, o fluido é direcionado para baixo e depois acentuadamente para cima. Ela atinge diretamente a superfície inferior do membro de fechamento. A energia cinética e a pressão estática do fluido a montante exercem uma forte força ascendente. Quando esta elevação hidráulica excede a força gravitacional descendente dos componentes internos, a passagem se abre. A altura até a qual o componente sobe é diretamente proporcional à velocidade e pressão do fluido do processo.
A fase crítica da operação ocorre quando o fluxo direto cessa. Isso acontece frequentemente quando uma bomba desliga ou se a pressão a jusante aumenta inesperadamente. À medida que a energia cinética direta se dissipa, a gravidade assume o controle. O peso do disco ou pistão inicia um rápido movimento descendente. Simultaneamente, o fluido de reversão cria contrapressão. Isto pressiona contra a parte superior do elemento de fecho e força-o contra a sede maquinada. Num projeto de elevador padrão, esse fechamento é quase instantâneo. Nos projetos de pistão, o fechamento é ligeiramente retardado devido ao deslocamento do fluido dentro do amortecedor. Uma vez assentado, a contrapressão mais alta se traduz em uma vedação mecânica mais estanque.
Olhando para o cenário industrial mais amplo, há uma mudança pronunciada na forma como os engenheiros de tubulações abordam a prevenção de refluxo. As modernas centrais eléctricas de ciclo combinado, as instalações de GNL e as refinarias petroquímicas estão continuamente a ultrapassar os limites operacionais. As instalações estão funcionando em temperaturas e pressões sem precedentes para maximizar o rendimento da produção. Como resultado, a infraestrutura de tubulações herdada está se tornando cada vez mais vulnerável a picos de pressão transitórios e fortes vibrações de fluidos.
Os dados da indústria indicam uma preferência crescente por mecanismos avançados de amortecimento hidrodinâmico em vez de designs tradicionais de oscilação ou de elevação simples em setores críticos. Os engenheiros não procuram mais apenas impedir o refluxo. Eles estão buscando ativamente soluções que protejam os equipamentos downstream das ondas de choque geradas durante paradas de emergência de bombas. Esta realidade operacional impulsionou um aumento na especificação de válvulas de amortecimento tipo pistão, juntamente com uma demanda por padrões metalúrgicos atualizados para combater a corrosão acelerada e a fadiga mecânica.
Para facilitar decisões precisas de engenharia de dutos, é necessário comparar essas duas configurações em métricas técnicas críticas.
A variação mais proeminente é a geometria interna do mecanismo de fechamento. O projeto de elevação padrão conta com um disco leve guiado por uma haste central. Isso torna mais fácil de fabricar e geralmente mais econômico. Por outro lado, o projeto do pistão requer usinagem altamente precisa para garantir que a folga do amortecedor seja perfeita. Se a folga for muito pequena, o pistão emperra. Se estiver muito solto, o efeito de amortecimento será completamente perdido.
Devido ao caminho de fluxo tortuoso inerente aos corpos tipo globo, ambos os tipos de válvula apresentam uma queda de pressão significativamente maior em comparação com válvulas de passagem direta. O fluido deve mudar de direção várias vezes, o que consome energia cinética. Ao comparar os dois diretamente, as configurações do pistão geralmente apresentam uma resistência ao fluxo ligeiramente maior. O pistão sólido é mais pesado que um disco padrão. Requer mais energia fluida contínua para mantê-lo na posição totalmente aberta. Se a velocidade do fluxo for insuficiente, o pistão pesado pode pairar num estado parcialmente aberto, levando ao aumento da turbulência.
Em sistemas de tubulação conectados a compressores de ar, o fluxo de fluido pulsa rapidamente. Um disco guiado padrão reagirá a esses pulsos saltando para cima e para baixo contra a sede. Este fenômeno é conhecido como tagarelice. A trepidação destrói rapidamente as superfícies de assentamento e leva à falha prematura. Nestes cenários, o design do pistão é o vencedor indiscutível. A natureza de absorção de choque do amortecedor estabiliza o pistão, evitando que ele reaja a cada pequena flutuação de pressão.
Dutos industriais operam sob condições termodinâmicas extremas. A avaliação da pressão e da capacidade de vedação dessas válvulas não é negociável para a segurança do local.
Ambos os estilos são altamente preferidos para aplicações em tubulações de alta pressão. Suas peças fundidas robustas permitem que eles lidem facilmente com tensões mecânicas extremas. Eles são comumente especificados em classes de alta pressão que variam da classe ASME 800 até a classe 2500. Como o mecanismo de assentamento é perpendicular ao fluxo da tubulação, os componentes internos são menos suscetíveis à flexão sob cargas extremas. Para ambientes críticos de alta temperatura, os engenheiros geralmente especificam válvulas de retenção de pistão forjado . O aço forjado fornece uma estrutura de grão molecular superior. Elimina os problemas de porosidade às vezes encontrados em corpos fundidos e maximiza a tolerância geral à pressão.
A capacidade de vedação dessas válvulas é excepcional, especialmente ao manusear gás, vapor e meios de vapor. Como o disco ou pistão desce verticalmente em uma sede cônica ou plana, as superfícies de contato fazem contato total de 360 graus simultaneamente. Este arranjo de sede semelhante a uma válvula globo garante uma distribuição altamente uniforme do estresse mecânico em toda a vedação. À medida que a contrapressão a jusante aumenta, a força descendente força fisicamente as superfícies metálicas a se aproximarem. Isto os torna muito superiores em aplicações de gás onde pequenos vazamentos podem ser perigosos.
Os projetistas de sistemas devem avaliar cuidadosamente os parâmetros operacionais antes de selecionar entre um disco de elevação padrão e um projeto de amortecedor de pistão.
Ambos os tipos de válvula são projetados estritamente para meios limpos. Isso inclui água de alimentação de caldeira tratada, vapor de alta pressão, gás natural e produtos petroquímicos refinados. Crucialmente, nenhuma das válvulas é adequada para fluidos altamente viscosos, como petróleo bruto pesado ou meios contendo partículas sólidas. Como ambos os projetos dependem de folgas precisas, quaisquer partículas sólidas ficarão facilmente presas. Esse aprisionamento marcará as paredes de metal, aumentará o atrito e, por fim, fará com que a válvula emperre.
A orientação de instalação é um fator limitante estrito. Estas válvulas normalmente devem ser instaladas em tubulações horizontais. Como eles dependem fortemente do peso gravitacional do membro de fechamento interno para iniciar o assentamento, uma orientação horizontal garante que o disco caia perfeitamente para baixo. Se a instalação vertical for absolutamente necessária, ela só poderá ser feita em tubulações onde o fluido flui verticalmente para cima. Nesses casos, a válvula deve ser explicitamente fabricada com uma mola interna resistente.
Embora a compreensão das nuances entre os projetos padrão de elevação e pistão seja crucial, os engenheiros frequentemente enfrentam uma decisão mais ampla durante a fase inicial do projeto da tubulação. Eles devem escolher entre mecanismos do tipo elevador e mecanismos do tipo oscilante.
A principal distinção estrutural de uma válvula de retenção oscilante é seu caminho de fluxo direto. Ao contrário dos tipos de elevação que forçam o fluido a percorrer um caminho tortuoso, uma verificação de oscilação depende de um disco suspenso por um pino de dobradiça. Quando o fluido flui para frente, ele empurra o disco para fora do caminho, criando uma passagem quase desobstruída. Devido a esse fluxo em linha reta, eles geram uma queda de pressão significativamente menor. Os engenheiros normalmente especificam válvulas de retenção oscilantes API 6D para tubulações de grande diâmetro que excedem NPS 4 e fluxos de líquidos de baixa velocidade, onde a manutenção da energia cinética é uma prioridade. No entanto, por não possuírem estabilidade guiada, devem ser usados apenas em ambientes estacionários não pulsantes.
| Projeto padrão | métrico do disco do balanço do | projeto do painel do pistão do | projeto do elevador do elevador |
|---|---|---|---|
| Mecanismo Interno | Disco guiado ou plug | Pistão guiado com painel | Disco oscilante articulado |
| Geometria do caminho de fluxo | Tortuoso em forma de S | Tortuoso em forma de S | Direto |
| Queda de pressão | Alto | Muito alto | Baixo |
| Eficiência de vedação | Excelente | Excelente | Moderado |
| Tolerância à vibração | Moderado | Excelente | Pobre |
Antes de finalizar uma decisão de aquisição, os engenheiros devem avaliar os requisitos metalúrgicos específicos do sistema de tubulação. A integridade operacional dessas válvulas depende muito dos materiais usados no corpo, no acabamento e nas superfícies de assentamento.
Para vapor de alta temperatura ou aplicações químicas corrosivas, o aço carbono padrão pode não ser suficiente. A seleção de materiais especializados fundidos ou forjados garante estabilidade dimensional sob ciclos térmicos extremos. Além disso, o revestimento duro das superfícies de assentamento com materiais como o Stellite pode prolongar significativamente a vida útil operacional. Isso evita a trefilação e a erosão causadas pela raspagem do meio em alta velocidade através da barreira de vedação.
As variantes padrão são projetadas especificamente para instalações de tubulações horizontais porque seu princípio de funcionamento fundamental depende fortemente da gravidade. Se instalada numa linha vertical com fluxo descendente, a gravidade manteria a válvula aberta permanentemente. No entanto, se a válvula for especialmente modificada com uma mola interna calibrada para serviço pesado, ela poderá ser instalada em uma tubulação vertical onde o fluido flui estritamente para cima.
Embora altamente robusta, esta válvula é suscetível a falhas se introduzida no ambiente operacional errado. A causa mais comum de falha é a contaminação por partículas. Se incrustações, ferrugem, escória de solda ou detritos sólidos entrarem na tubulação, eles poderão ficar alojados na folga microscópica do mecanismo do amortecedor. Isso causa escoriações, fazendo com que o pistão fique preso na posição aberta ou fechada.
Sim, eles são excepcionalmente adequados para ambientes de alta pressão e alta temperatura. Eles são frequentemente a escolha preferida para aplicações de serviço severas, como sistemas de água de alimentação de caldeiras e linhas de descarga de compressores alternativos. O efeito de amortecimento hidráulico fornecido pelo mecanismo do amortecedor evita que componentes internos pesados batam com força no assento durante picos de pressão transitórios.
A viscosidade desempenha um papel crítico na funcionalidade. Ambos os projetos são destinados a meios altamente fluidos e de baixa viscosidade, como água, vapor e gás natural. Se forem introduzidos fluidos altamente viscosos, o fluido espesso pode revestir os mecanismos de orientação e retardar o tempo de reação. Em um cilindro de amortecedor, o fluido viscoso cria resistência hidráulica excessiva, impedindo potencialmente a válvula de abrir totalmente ou fechar com rapidez suficiente para evitar o refluxo.
A pressão de rachadura refere-se à pressão mínima do fluido a montante necessária para levantar o pistão de sua sede e iniciar o fluxo. Como o pistão de metal sólido é mais pesado que um disco padrão, as configurações do pistão normalmente possuem uma pressão de abertura ligeiramente maior. Este valor pode ser ajustado durante o processo de fabricação, integrando molas internas específicas adaptadas à dinâmica exata do fluxo do seu sistema de tubulação.
Absolutamente. Na verdade, mecanismos de assentamento tipo globo são altamente recomendados para fluidos compressíveis. A queda vertical do elemento de fecho garante um contacto uniforme de 360 graus contra o assento. Isso cria uma vedação excepcionalmente estanque que evita os caminhos microscópicos de vazamento comumente associados a gases compressíveis, tornando-os superiores aos designs oscilantes padrão para essas aplicações.
Em última análise, garantir uma vedação confiável da tubulação depende da compreensão da dinâmica de fluidos específica da sua operação. Embora os mecanismos de elevação padrão sejam excelentes em sistemas industriais estáveis de alta pressão, a integração de um amortecedor de amortecimento fornece proteção crucial contra vibrações severas de fluidos e choques mecânicos. Ao avaliar cuidadosamente as características do meio, taxas de fluxo e limites aceitáveis de queda de pressão, você pode selecionar a configuração ideal para sua instalação.
Para garantir o dimensionamento adequado, a seleção de materiais e a integridade operacional a longo prazo, faça sempre parceria com um fabricante experiente. Explore hoje a linha abrangente de soluções de controle de fluxo para serviços severos da Didtek Valve e deixe nossos especialistas em engenharia ajudá-lo a proteger sua infraestrutura crítica contra refluxo destrutivo.
