Válvula de retenção de 3 polegadas: dimensões, tipos, classificações de pressão e seleção

Número Browse:0     Autor:editor do site     Publicar Time: 2026-10-13      Origem:alimentado

Inquérito

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
sharethis sharing button

A prevenção de refluxo não é apenas uma caixa de seleção de conformidade. Continua sendo uma salvaguarda operacional crítica em sistemas de tubulação municipais, comerciais e industriais. Quando o fluido inverte inesperadamente a direção, o choque mecânico introduzido no equipamento a montante é severo. Um único evento de refluxo pode quebrar os impulsores da bomba, romper tubulações ou causar contaminação cruzada perigosa de meios sensíveis. Como podemos mitigar esses riscos hidráulicos? Engenharia precisa e especificação precisa de componentes são as únicas respostas confiáveis.

A escolha do tamanho errado da válvula ou do mecanismo de fechamento cria um efeito cascata de falhas no sistema. O superdimensionamento leva ao rápido desgaste interno e vibração. Por outro lado, o subdimensionamento causa quedas excessivas de pressão que forçam as bombas a trabalhar mais e a queimar mais energia. Além disso, a seleção de um mecanismo de fechamento inadequado muitas vezes induz graves golpes de aríete, que causam fadiga estrutural de longo prazo na tubulação. Este guia abrangente fornece os dados empíricos que engenheiros, empreiteiros e gerentes de compras precisam para especificar, dimensionar e selecionar o dispositivo de fluxo unidirecional de três polegadas perfeito para aplicações exigentes de controle de fluidos.

Principais conclusões

  • Uma válvula de retenção de 3 polegadas, comumente denominada DN80, serve como um dispositivo de controle unidirecional obrigatório nos setores de tratamento de água, processamento químico e petroquímico.
  • As configurações oscilantes lidam com sistemas de alto fluxo com queda mínima de pressão. Em contraste, os projetos com mola são essenciais para que as instalações verticais mitiguem proativamente o golpe de aríete.
  • As classes de pressão ASME e ANSI que vão da Classe 150 à Classe 2500 determinam o desempenho. Essas classificações estão diretamente correlacionadas com a integridade estrutural de corpos de aço fundido ou aço inoxidável.
  • A seleção adequada exige uma avaliação rigorosa dos coeficientes de fluxo, pressão de abertura, velocidade do fluido e orientação específica de instalação para evitar falhas mecânicas prematuras.

Tendências atuais da indústria em controle de fluidos

Nos últimos anos, assistimos a uma grande mudança nas estratégias de controle de fluidos industriais. A infraestrutura global envelhecida e as regulamentações ambientais mais rigorosas estão forçando as instalações de processamento a atualizarem-se de componentes básicos de ferro fundido para materiais robustos de alta liga. Os engenheiros agora priorizam a eficiência energética acima de tudo. Eles buscam ativamente válvulas que ofereçam quedas de pressão ultrabaixas para reduzir o consumo geral de energia da bomba. Além disso, a rápida integração da manutenção preditiva significa que os sistemas de tubulação modernos exigem componentes com rastreabilidade de material verificável e durabilidade comprovada do ciclo de vida sob flutuações extremas de pressão e temperatura.

O que é uma válvula de retenção de 3 polegadas?

Uma válvula de retenção de três polegadas é um dispositivo mecânico autônomo projetado especificamente para sistemas de tubulação com tamanho nominal de tubo de 3 polegadas, que tem aproximadamente 80 mm de diâmetro. Ao contrário das válvulas gaveta ou globo que requerem volantes manuais ou atuadores pneumáticos externos, esta unidade opera inteiramente com dinâmica de fluidos.

O princípio fundamental de funcionamento depende diretamente da energia cinética do próprio fluido. Quando a pressão a montante supera a pressão de fissuração projetada e a resistência a jusante, o mecanismo interno – seja um disco, placa ou pistão – abre para permitir o fluxo direto. Se o fluxo parar ou reverter repentinamente, a contrapressão a jusante força o mecanismo de fechamento instantaneamente contra a sede. Esta ação cria uma vedação hermética e à prova de vazamentos que isola completamente a tubulação.

A integração dessas válvulas em uma tubulação é uma prática padrão de engenharia para proteger infraestruturas sensíveis. As aplicações comuns em campo industrial incluem:

  • Linhas de descarga da bomba: Instaladas imediatamente após bombas centrífugas ou de deslocamento positivo. Quando uma bomba desliga, a coluna de fluido inverte quase instantaneamente. A válvula evita rotação reversa e choque hidráulico.
  • Gestão de águas residuais: Usado em estações elevatórias e estações de tratamento onde estão presentes partículas sólidas pesadas, garantindo que o lodo contaminado não flua de volta para reservatórios limpos.
  • Oleodutos e Gasodutos: Implantados em linhas de coleta de alta pressão e processos de refino para manter com segurança o fluxo direcional de hidrocarbonetos voláteis.
  • Sistemas HVAC: Utilizados em circuitos de caldeiras e resfriadores comerciais de grande escala para manter a circulação adequada de fluido térmico.

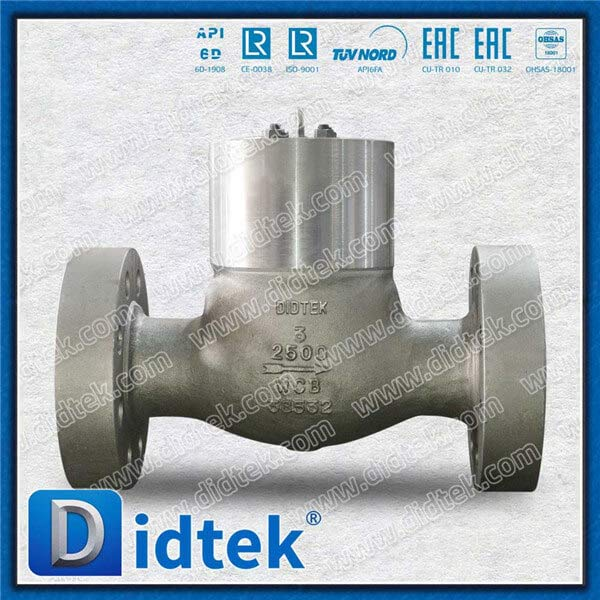

~!phoenix_varIMG3!~

Principais tipos de válvulas de retenção de 3 polegadas

O projeto mecânico interno de uma válvula determina suas propriedades dinâmicas de fluidos, queda de pressão e adequação para meios específicos. Para um pipeline de três polegadas, os engenheiros normalmente selecionam entre três configurações primárias com base nos parâmetros operacionais do sistema.

Válvulas de retenção oscilantes

Estas válvulas apresentam um design simples, mas altamente eficaz, que consiste em um disco montado em um pino de articulação acima do fluxo. À medida que o fluido entra, a pressão dinâmica balança o disco para cima, limpando totalmente o caminho do fluxo. Quando o fluxo diminui, a gravidade e o fluxo reverso fazem com que o disco balance de volta para a sede da válvula.

Este projeto oferece uma queda de pressão excepcionalmente baixa devido ao caminho de fluxo desobstruído. Eles são altamente eficazes em tubulações horizontais e lidam com meios contendo partículas sólidas pesadas sem esforço, tornando-os ideais para aplicações de águas residuais brutas e lamas. No entanto, eles permanecem altamente suscetíveis ao golpe de aríete. Se o fluido reverter repentinamente, o disco pode fechar violentamente, causando picos de pressão que podem danificar a infraestrutura da tubulação. Para ambientes de extrema alta pressão onde a integridade estrutural não é negociável, a especificação de uma serviços pesados válvula de retenção oscilante para ​​— como um projeto de tampa de vedação de pressão Classe 2500 — garante que o sistema resista a tensões mecânicas severas e picos de pressão sem falhas.

Válvulas de retenção com mola e em linha

Também conhecidas como válvulas de retenção silenciosa ou bocal, essas unidades utilizam uma haste central que segura um disco ou gatilho contra a sede da válvula, apoiada por uma mola mecânica calibrada. O fluido deve exercer pressão suficiente para superar a tensão da mola e abrir o caminho do fluxo.

A enorme vantagem aqui é o fechamento proativo. À medida que a velocidade direta do fluido diminui, a mola empurra ativamente o disco para a posição fechada antes que o fluxo reverso realmente comece. Este fechamento rápido reduz drasticamente o risco de golpe de aríete. Além disso, podem ser instalados em praticamente qualquer orientação, incluindo linhas verticais com fluxo ascendente. Por outro lado, a presença da mola e do mecanismo de orientação central restringe o caminho do fluxo, resultando numa pressão de fissuração mais elevada e numa queda de pressão mais significativa através da unidade em comparação com os tipos oscilantes.

Válvulas de retenção wafer de placa dupla

Os designs de placa dupla utilizam duas placas semicirculares com mola articuladas em um pino central. Quando ocorre o fluxo, as placas dobram-se para dentro como asas de borboleta. Após a cessação do fluxo, as molas de torção fecham imediatamente as placas.

Esta configuração é altamente compacta e leve. Uma válvula wafer de placa dupla ocupa uma fração do espaço de uma válvula oscilante flangeada padrão. Isto o torna a escolha preferida para plataformas offshore, construção naval e salas mecânicas apertadas, onde as limitações de espaço e peso são rigorosamente aplicadas.

Comparação de desempenho principal

Tipo de válvula Capacidade de vazão Queda de pressão Melhor aplicação Risco de golpe de aríete
Verificação de balanço Alto Muito baixo Linhas horizontais, águas residuais, lamas Alto
Em linha com mola Médio Moderado a alto Linhas verticais, água limpa, descarga da bomba Muito baixo
Wafer de placa dupla Médio a alto Moderado Espaços apertados, offshore, circuitos HVAC Baixo

Dimensões críticas de uma válvula de retenção de 3 polegadas

A especificação dos componentes da tubulação requer atenção precisa às dimensões de engenharia para garantir a integração perfeita na tubulação existente. Estas dimensões são estritamente regidas por padrões internacionais para garantir a intercambialidade entre diferentes fabricantes.

Dimensões face a face

A dimensão face a face, conhecida como FTF, é a distância física exata entre as superfícies de conexão de entrada e saída. Esta medição varia drasticamente dependendo do tipo de válvula e da classe de pressão. Por exemplo, uma válvula oscilante flangeada Classe 150 padrão normalmente tem uma dimensão FTF de 9,5 polegadas para acomodar o mecanismo de dobradiça interna. Por outro lado, uma válvula wafer de placa dupla na mesma classe de pressão é projetada para ser o mais estreita possível, geralmente medindo apenas 2,875 polegadas. Compreender essas dimensões é fundamental para os projetistas de tubulação durante a fase de desenho para garantir tolerâncias adequadas para as peças do carretel.

Tipos de conexão

O método pelo qual o componente se conecta à tubulação determina sua capacidade de retenção de pressão e facilidade geral de manutenção durante as paradas nas instalações.

  • Extremidades flangeadas: A conexão mais comum para aplicações industriais. De acordo com ASME B16.5, um flange Classe 150 para um tubo de 3 polegadas tem um diâmetro externo de 7,5 polegadas e requer quatro furos para parafusos. A atualização para um flange Classe 300 aumenta o diâmetro externo para 8,25 polegadas e requer oito furos para parafusos para lidar com segurança com o aumento da pressão.
  • Extremidades Wafer e Lug: Projetadas para serem fixadas ou imprensadas entre dois flanges de tubo padrão. Os estilos wafer são mantidos no lugar pela força de fixação de longos pinos de flange. Os estilos Lug apresentam inserções roscadas, permitindo que sejam parafusados ​​diretamente em um flange, o que facilita a remoção do tubo a jusante sem despressurizar o lado a montante.
  • Soquete soldado e rosqueado: Embora altamente seguras e comuns em linhas de instrumentação menores, essas conexões são menos frequentes em tamanhos de 3 polegadas, normalmente reservadas para sistemas específicos de tubulação de alta pressão e paredes pesadas.

Compreendendo as classificações de pressão

Uma fase crítica de seleção é combinar as capacidades de retenção de pressão do componente com as condições máximas de operação da tubulação. Pressão e temperatura estão intrinsecamente ligadas. À medida que a temperatura do meio aumenta, a resistência ao escoamento estrutural do metal diminui, diminuindo assim a sua pressão admissível.

Na América do Norte e em muitos setores internacionais, as classificações de pressão são definidas pela ASME B16.34. Os componentes são categorizados em classes distintas que vão da Classe 150 até a Classe 2500. É um equívoco comum pensar que Classe 150 significa que a unidade é classificada para exatamente 150 PSI. Na realidade, uma válvula de aço carbono Classe 150 pode suportar com segurança até 285 PSI em temperatura ambiente. No entanto, se a temperatura do fluido atingir 500 graus Fahrenheit, a pressão máxima de trabalho permitida cai significativamente para 170 PSI.

A seleção do material impacta diretamente a durabilidade. O aço carbono fundido, como ASTM A216 WCB, continua sendo o padrão da indústria para aplicações petroquímicas de alta pressão. O aço inoxidável, como ASTM A351 CF8M, é escolhido pela excepcional resistência à corrosão em ambientes químicos altamente agressivos. O ferro dúctil é frequentemente utilizado em sistemas de água municipais porque é altamente econômico, embora inadequado para processos industriais de alta temperatura.

Comparação de tamanhos: 2 polegadas vs. 3 polegadas vs.

Um erro frequente de engenharia é assumir que uma tubulação de 3 polegadas determina automaticamente uma válvula de 3 polegadas. O dimensionamento deve sempre ser baseado nas condições reais de fluxo e na dinâmica dos fluidos, e não apenas na correspondência do tamanho da linha.

O coeficiente de fluxo, conhecido como Cv, representa o volume de água em galões por minuto que fluirá através de uma válvula totalmente aberta com queda de pressão de 1 PSI. Um projeto de oscilação padrão de 2 polegadas pode ter um Cv de aproximadamente 50. Ao garantir que uma válvula de retenção de 3 polegadas seja especificada corretamente, os engenheiros podem aproveitar um Cv que varia de 120 a 150. Uma unidade de 4 polegadas salta significativamente para um Cv de 250 ou mais. Este aumento exponencial demonstra o quão crítico é o dimensionamento exato para manter as taxas de fluxo exigidas do sistema.

Uma válvula de retenção depende inteiramente da velocidade do fluido para manter o disco interno estável e totalmente aberto. Se um sistema tiver uma vazão enorme, reduzir o tamanho para uma válvula de 2 polegadas para economizar custos iniciais cria um gargalo grave. A velocidade do fluido aumentará à medida que ele atravessa o orifício menor, resultando em fluxo turbulento, cavitação e uma queda de pressão inaceitável. Por outro lado, se uma válvula de 4 polegadas for instalada em um sistema com volume de fluxo insuficiente, o fluido não terá energia cinética para empurrar o disco totalmente aberto. O disco pairará na corrente de fluxo, oscilando rapidamente contra a sede. Essa vibração leva a um desgaste mecânico severo no pino da dobradiça e a uma falha inevitável. Os engenheiros devem calcular as velocidades antecipadas dos fluidos, geralmente com o objetivo de manter os fluxos de líquidos entre 3 a 10 pés por segundo para uma estabilidade ideal.

Guia de seleção prático para engenheiros

Os gerentes de compras e engenheiros de tubulação devem seguir esta estrutura empírica e estruturada de tomada de decisão para garantir que o componente selecionado atenda a todos os requisitos operacionais e de segurança.

  • Características da mídia compatível: Água potável limpa e não corrosiva permite ferro dúctil padrão com vedações de elastômero EPDM. Ácidos altamente corrosivos requerem estritamente aço inoxidável 316 com sedes de PTFE. As pastas abrasivas exigem assentamento metal-metal endurecido, como uma camada de Stellite, para evitar erosão rápida.
  • Validar a pressão de abertura: Avalie a pressão mínima a montante necessária para abrir a válvula. Em sistemas alimentados por gravidade, um projeto pesado com mola pode restringir totalmente o fluxo. Certifique-se de que a queda total de pressão na válvula totalmente aberta seja aceitável para manter a eficiência da bomba.
  • Confirme a orientação de instalação: Se a tubulação funcionar horizontalmente, projetos oscilantes, de placa dupla e em linha são aceitáveis. No entanto, se a tubulação correr verticalmente com fluxo ascendente, projetos em linha com mola são fortemente recomendados para evitar batidas induzidas pela gravidade.
  • Verifique as certificações do setor: As aplicações industriais exigem adesão estrita aos padrões globais. Exija componentes que estejam em conformidade com API 594 para dimensões e API 598 para testes rigorosos de vazamento de sede.

Onde adquirir válvulas industriais de alta qualidade

Selecionar um parceiro de fabricação confiável é tão crítico quanto finalizar as especificações de engenharia corretas. Componentes mal fabricados sofrem de porosidade na fundição do aço, usinagem imprecisa nas superfícies de assentamento ou pinos de dobradiça internos fracos. Em última análise, esses defeitos levam a falhas catastróficas nas tubulações e a paralisações não planejadas das instalações.

Ao adquirir infraestrutura crítica, as equipes de compras devem avaliar os fabricantes com base em seus protocolos de Garantia de Qualidade e Controle de Qualidade. Um fornecedor de primeira linha fornece rastreabilidade total do material por meio de relatórios de teste de moinho e realiza uma rigorosa identificação positiva de material. A avaliação de um fabricante do perfil da empresa garante que ele possua certificações ISO 9001 e API ativas, comprovando que suas instalações operam sob rigorosas diretrizes internacionais de fabricação. A parceria com especialistas metalúrgicos certificados garante confiabilidade e desempenho de ciclo de vida a longo prazo.

Conclusão

A seleção do dispositivo correto de controle de fluxo de três polegadas constitui a base da segurança da tubulação e da eficiência operacional. Os engenheiros devem avaliar cuidadosamente os meios de fluxo específicos, as classes de pressão exigidas e as velocidades dos fluidos antes de tomar uma decisão de aquisição. A escolha entre um mecanismo oscilante para baixas quedas de pressão e um design com mola para prevenção de golpe de aríete muitas vezes significa a diferença entre décadas de operação suave e falha mecânica imediata.

O dimensionamento adequado evita gargalos no sistema, garantindo que as bombas a montante operem dentro de suas curvas de eficiência ideais. Sempre verifique as classificações de pressão e temperatura antes de finalizar sua compra. Se você estiver navegando em dinâmicas de fluidos complexas, atualizando infraestruturas antigas ou gerenciando ambientes de extrema pressão, recomendamos que você entre em contato com nossos especialistas em engenharia . Explore a linha robusta de produtos da Didtek Valve para especificar a melhor solução para o seu projeto, garantindo que seus sistemas industriais permaneçam protegidos contra refluxo diariamente.

Perguntas frequentes

Qual é a vazão de uma válvula de retenção padrão de 3 polegadas?

A capacidade de fluxo varia significativamente com base na geometria interna do tipo específico de válvula. Um projeto oscilante de 3 polegadas normalmente oferece um Cv variando de 110 a 140 devido ao seu caminho de fluxo desobstruído. Em contraste, um projeto em linha com mola de 3 polegadas, que possui componentes de orientação internos apoiados diretamente na corrente de fluxo, geralmente apresenta uma faixa de Cv mais baixa, de 80 a 100.

Uma válvula de retenção oscilante de 3 polegadas pode ser instalada verticalmente?

Um projeto oscilante pode, teoricamente, ser instalado em uma tubulação vertical, mas estritamente apenas se o fluxo de fluido estiver se movendo na direção ascendente. Contudo, os engenheiros de campo geralmente desencorajam esta prática em sistemas industriais de alta pressão. Para instalações verticais, os projetos com mola são altamente recomendados porque a mola mecânica garante que o disco feche prontamente, evitando que ele feche com força devido à gravidade.

Como você impede que uma válvula de retenção martele?

O golpe de aríete ocorre quando uma coluna de fluido reverte rapidamente e fecha o disco da válvula. Para interromper esse choque hidráulico destrutivo, os engenheiros normalmente substituem as válvulas oscilantes padrão por válvulas de retenção silenciosas acionadas por mola ou designs de placa dupla. As molas integradas forçam as placas da válvula a fecharem uma fração de segundo antes que o fluxo reverso realmente comece, eliminando completamente o efeito de batida.

Qual é a dimensão face a face padrão para uma unidade flangeada Classe 150?

De acordo com os padrões ASME B16.10, a dimensão face a face para uma válvula de retenção de giro flangeada Classe 150 padrão de 3 polegadas é normalmente de 9,5 polegadas. É crucial verificar esta dimensão durante a fase de projeto da tubulação para garantir que a equipe de fabricação deixe a tolerância correta para a peça do carretel.

Qual é a diferença entre uma válvula de retenção e um dispositivo de prevenção de refluxo?

Embora ambos os dispositivos sirvam para evitar o fluxo reverso, eles têm escopos fundamentalmente diferentes. Uma válvula de retenção é um componente mecânico único usado para controlar a direção na tubulação de processo geral. Um preventor de refluxo é um conjunto mecânico complexo e certificado, especificamente exigido pelos códigos de encanamento municipais para proteger o abastecimento público de água potável contra contaminação cruzada perigosa. Geralmente contém duas válvulas de retenção de ação independente, válvulas de alívio e torneiras de teste.
