Válvula de retenção de 2-1/2 polegada: tipos, dimensões, fluxo e guia de seleção

Um único evento de refluxo pode arruinar instantaneamente bombas centrífugas caras. Este choque mecânico leva a falhas catastróficas do sistema. As instalações muitas vezes perdem milhares de dólares anualmente em paralisações inesperadas e reparos rápidos nas tubulações. A escolha do tamanho correto da válvula e da arquitetura interna vai além da simples conformidade com o código. Ele serve como linha crítica de defesa para toda a sua infraestrutura de tubulação.

A válvula de retenção de 2 1/2 polegadas se destaca como um componente altamente versátil e padronizado utilizado em uma infinidade de indústrias pesadas. Desde instalações de tratamento de água industrial e circuitos de resfriamento HVAC comerciais até encanamentos municipais e refinarias petroquímicas, esse tamanho específico preenche perfeitamente a lacuna entre aplicações comerciais leves e industriais pesadas. Neste guia de engenharia abrangente, exploraremos os intrincados detalhes técnicos necessários para tomar uma decisão de compra informada. Especificamente, nos aprofundaremos nos vários projetos estruturais, nas dimensões precisas face a face, nas características da vazão e no papel crucial da seleção metalúrgica.

Observando as tendências atuais de controle de fluidos, vemos uma enorme mudança na indústria em direção à otimização energética e à estrita conformidade com ESG. Os engenheiros de tubulação modernos não procuram mais apenas a prevenção básica de refluxo. Eles exigem quedas de pressão mínimas e coeficientes de fluxo otimizados para reduzir o consumo de energia da bomba a longo prazo. A seleção de uma válvula de 2,5 polegadas altamente eficiente impacta diretamente a pegada de carbono e as despesas operacionais de uma instalação. Os dados de mercado indicam que as instalações que atualizam para perfis de válvulas internas de baixa resistência experimentam uma diminuição mensurável nos custos anuais de eletricidade.

Principais conclusões

• Versatilidade incomparável: Este tamanho específico de válvula é projetado em múltiplas configurações. As opções incluem designs tradicionais de balanço, com mola e de placa dupla que economizam espaço. Isto torna a unidade altamente adaptável às orientações de tubulação horizontal e vertical.
• Eficiência de fluxo otimizada: compreender métricas de dinâmica de fluidos, como pressão de rachadura e coeficiente de fluxo, é vital. Esses cálculos ajudam a minimizar as quedas de pressão e a reduzir o consumo de energia da bomba a longo prazo.
• Questões materiais: A vida útil operacional e a compatibilidade química do seu ativo são ditadas pela sua escolha de materiais do corpo e do assento. As opções variam de aço inoxidável robusto e ferro dúctil até PVC resistente à corrosão.
• Dimensionamento e ajuste adequados: Embora o tamanho nominal do tubo permaneça no padrão de 2,5 polegadas – DN65 – a área ocupada pela instalação física varia drasticamente. Sua escolha entre os padrões de conexão flangeada, wafer ou rosqueada determina o espaço necessário.

O que é uma válvula de retenção de 2,5 polegadas e como ela funciona?

Uma válvula de retenção de 2 1/2 polegadas é uma proteção mecânica unidirecional e autoautomatizada projetada especificamente para redes de tubulação com diâmetro nominal de 2,5 polegadas. Ao contrário das válvulas gaveta ou globo padrão que exigem que um técnico gire um volante ou dependa de atuadores pneumáticos externos, uma válvula de retenção opera inteiramente na dinâmica de fluidos interna da tubulação. Seu propósito fundamental é simples, mas crítico. Ele permite que o fluido - seja líquido ou gasoso - flua livremente em uma direção para frente enquanto se fecha automaticamente para bloquear qualquer fluxo reverso. Esta ação protege equipamentos sensíveis a montante, como compressores centrífugos e dispositivos de medição, contra o severo choque hidráulico do refluxo.

A mecânica operacional depende fortemente da energia cinética. À medida que a velocidade do fluido a montante atinge um limite predeterminado, a pressão força o mecanismo de fechamento interno – seja um disco, aba ou placas duplas – a se desencaixar. Isso abre a porta de 2,5 polegadas. Em contraste, no momento em que o fluxo direto diminui ou tenta reverter, o sistema reage instantaneamente. A gravidade, a contrapressão do sistema ou uma mola mecânica calibrada forçam o elemento de fechamento contra a sede da válvula. Isso cria uma vedação impermeável e à prova de bolhas.

Em aplicações de campo do mundo real, esse tamanho específico de válvula é onipresente. Você frequentemente o encontrará protegendo os circuitos de filtragem de piscinas comerciais e regulando as linhas de água de alimentação de caldeiras industriais. Além disso, gerencia estações elevatórias de águas residuais municipais e mantém pressão constante em sistemas de torres de resfriamento de arranha-céus.

Tipos comuns de válvulas de retenção de 2-1/2 polegadas

Selecionar a arquitetura interna correta para o seu pipeline é fundamental para a estabilidade do sistema. Diferentes projetos mecânicos reagem exclusivamente à velocidade do fluxo, aos ângulos de instalação e ao estado físico do meio.

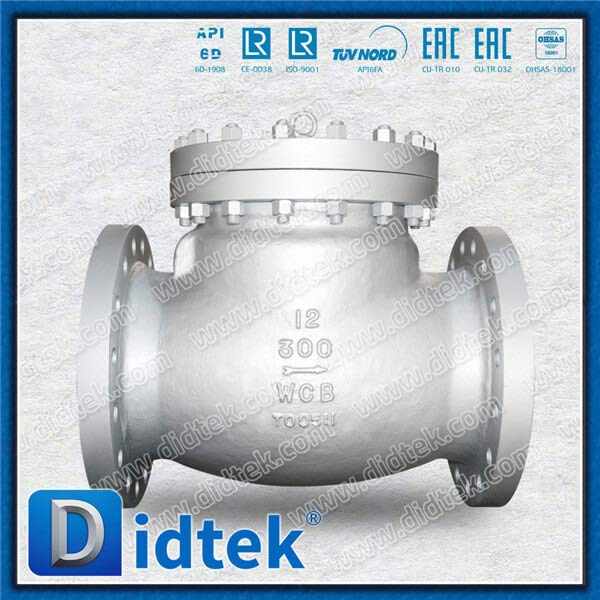

Projeto de válvula de retenção oscilante

A válvula de retenção oscilante continua sendo um dos projetos mais tradicionais e amplamente utilizados na engenharia de controle de fluidos. Ele apresenta um disco de retenção articulado que oscila totalmente para fora do caminho do fluxo quando o fluido passa pela tubulação. Como a porta interna está praticamente desobstruída, esse design de porta completa oferece resistência mínima ao fluxo. Isso resulta em uma queda de pressão excepcionalmente baixa.

Esta configuração é excelente em ambientes de baixa velocidade onde o fluxo permanece relativamente constante e não pulsante. Por exemplo, uma válvula de retenção oscilante de aço fundido WCB projetada de acordo com os rígidos padrões API 594 oferece durabilidade robusta para linhas de vapor de alta pressão. Como depende muito da gravidade e da contrapressão do fluido para obter uma vedação hermética, esse tipo é estritamente recomendado para tubulações horizontais. Embora possa funcionar tecnicamente em linhas verticais onde o fluxo sobe, instalá-lo em um fluxo vertical descendente é um erro crítico de engenharia. A gravidade manterá permanentemente a aba aberta, tornando a unidade totalmente inútil.

Configurações Spring-Loaded e Inline

Muitas vezes chamada de válvula silenciosa ou de retenção de bico, a variante com mola incorpora um disco centralizado guiado por uma haste de precisão. Este disco é apoiado por uma mola de compressão calibrada. Quando a pressão do fluido supera com sucesso a tensão da mola, o disco empurra para trás para permitir o fluxo. Além disso, no instante em que a velocidade de avanço cai, a mola força o disco de volta à sua posição assentada. Isso acontece frações de segundo antes que o fluido possa reverter fisicamente sua direção.

Este mecanismo de fechamento de resposta rápida é a melhor defesa da indústria contra o golpe de aríete. O golpe de aríete é uma onda de choque hidráulica destrutiva causada pelo fechamento repentino da válvula. Como a mola mecânica auxilia no fechamento independentemente da força gravitacional, esse tipo de válvula oferece incrível flexibilidade de instalação. Ele funciona perfeitamente em orientações horizontais, verticais para cima e até mesmo desafiadoras verticais para baixo.

Estilo Wafer de Placa Dupla

A válvula de retenção de placa dupla emprega duas placas semicirculares articuladas em um pino vertical central. Estas placas são mantidas fechadas por molas de torção resistentes. Quando o fluxo direto entra na porta, as placas dobram-se para dentro como asas de borboleta. Após a cessação do fluxo, as molas de torção fecham rapidamente as placas. Isso evita o refluxo antes mesmo de começar.

A vantagem mais significativa do design de placa dupla é seu perfil leve e altamente compacto. Projetado para se ajustar perfeitamente entre dois flanges de tubos existentes, economiza espaço valioso de instalação. Também reduz drasticamente o estresse estrutural na estrutura da tubulação. Isso o torna uma solução ideal para salas mecânicas apertadas, plataformas offshore e plataformas industriais densas.

Tabela de comparação de núcleos para válvulas de 2,5"

Dimensões e padrões de conexão

Para empreiteiros de tubulações e engenheiros mecânicos, a precisão dimensional não é negociável. Uma válvula de substituição deve estar perfeitamente alinhada com a infraestrutura existente. Isto exige adesão estrita aos padrões internacionais de flange e rosqueamento.

Extremidades flangeadas: As aplicações industriais pesadas dependem predominantemente de conexões flangeadas. Para uma válvula de 2,5 polegadas, esses flanges normalmente estão em conformidade com os padrões ASME e ANSI B16.5. Para ilustrar, um flange ANSI Classe 150 para um tubo de 2,5 polegadas apresenta quatro furos para parafusos dispostos em um círculo de parafusos de 5,5 polegadas. Em contraste, um flange Classe 300 de alta pressão requer oito furos para parafusos. As extremidades flangeadas fornecem juntas robustas e à prova de vazamentos, capazes de suportar ambientes de alta vibração.

Estilo Wafer: Conforme observado no design de placa dupla, as válvulas wafer não possuem suas próprias extremidades flangeadas salientes. Em vez disso, todo o corpo da válvula é firmemente preso entre dois flanges de tubo existentes usando longos pinos roscados. Esta filosofia de design reduz significativamente a dimensão face a face e o peso total.

Solda com rosca e soquete: Conexões roscadas, conhecidas como National Pipe Thread, são padrão em encanamentos comerciais, circuitos HVAC e sistemas de PVC. Enquanto isso, as conexões de solda de encaixe são reservadas para ambientes de alta pressão ou altamente tóxicos. Nestes cenários, é necessária uma junta fundida permanente para eliminar todos os potenciais caminhos de fuga.

Características de Fluxo: Queda de Pressão e Pressão de Rachadura

A integração de um novo componente em uma tubulação altera a dinâmica interna dos fluidos. Os engenheiros devem calcular cuidadosamente como uma válvula afetará a vazão geral e os requisitos de energia da bomba para manter o equilíbrio do sistema.

A pressão de craqueamento é definida como a pressão mínima exata do fluido a montante necessária para superar a resistência interna. Essa resistência pode ser fricção, gravidade ou tensão da mola. Superá-lo desloca o disco apenas o suficiente para permitir um fluxo mensurável. Uma válvula de retenção oscilante padrão de 2-1/2 polegadas possui uma pressão de abertura excepcionalmente baixa, geralmente registrando abaixo de 0,5 psi. Por outro lado, as variantes com mola requerem pressões de fissuração mais elevadas. Geralmente variam entre 0,5 psi e 2,0 psi, dependendo muito da rigidez da mola interna.

O Coeficiente de Fluxo, ou Cv, é um valor empírico padronizado. Representa o volume de água a 60°F que passará através de uma válvula enquanto causa uma queda de pressão de exatamente 1 psi. Um Cv mais alto indica eficiência de fluxo superior e menor resistência. Uma válvula de retenção oscilante de 2,5 polegadas geralmente fornece um Cv alto porque a lingueta se move completamente para fora do caminho do fluido. Em comparação, uma válvula de retenção com mola produz um Cv mais baixo. A haste central e o mecanismo de mola permanecem diretamente no fluxo, gerando menor turbulência.

Seleção de materiais para seu componente

É fundamental combinar a construção metalúrgica ou polimérica da válvula com o meio fluido, a pressão operacional e a temperatura ambiente. Isto evita falhas prematuras e garante a segurança do local.

Para ambientes industriais brutais caracterizados por alta pressão e flutuações térmicas extremas, as ligas metálicas são o padrão indiscutível. O aço carbono – especificamente ASTM A216 WCB – oferece imensa resistência à tração. Isto o torna ideal para linhas de vapor de alta pressão e refinarias de petróleo. No entanto, carece de resistência natural à ferrugem. O aço inoxidável, como ASTM A351 CF8M ou 316SS, é fortificado com cromo e molibdênio. Ele fornece resistência à corrosão incomparável. É a principal escolha para processamento químico agressivo, ambientes marinhos salinos e aplicações estéreis de qualidade alimentar.

Ao equipar aplicações de utilidade geral, as carrocerias à base de ferro oferecem uma solução robusta e econômica. O ferro fundido, como ASTM A126, é amplamente utilizado em sistemas HVAC comerciais e redes de água municipais padrão. O ferro dúctil dá um passo adiante. Sua microestrutura esférica de grafite confere elasticidade e resistência à tração superiores. Isso torna o ferro dúctil altamente resistente a choques mecânicos e tensões térmicas.

As válvulas de retenção termoplásticas são indispensáveis ​​ao manusear ácidos agressivos ou ao operar sob rigorosas restrições orçamentárias em temperaturas mais baixas. Uma válvula de retenção de PVC de 2 1/2 polegadas é incrivelmente leve e completamente imune à corrosão galvânica. O CPVC oferece resistência química semelhante, mas pode suportar temperaturas mais altas de até 200°F.

O mecanismo de assentamento determina a classificação de desligamento. Assentos macios feitos de elastômeros como EPDM, NBR ou Teflon proporcionam uma vedação à prova de bolhas. Isso significa vazamento absolutamente zero. Por outro lado, lamas altamente abrasivas ou temperaturas extremas superiores a 400°F destruirão os elastômeros macios. Nesses cenários, são necessárias sedes metal-metal usinadas com precisão, geralmente endurecidas com Stellite. Garantir que seus componentes sejam fabricados por um parceiro confiável garante que a integridade metalúrgica e os testes de sede atendam às rigorosas demandas dos protocolos API 598.

Guia de seleção abrangente: etapas práticas

A aquisição da válvula ideal requer uma abordagem metódica de engenharia. Os compradores devem seguir esta estrutura de avaliação para evitar erros de especificação dispendiosos em campo.

Etapa 1: Analise a mídia fluida. Avalie o estado físico e a composição química do fluido. Água limpa e tratada combina perfeitamente com corpos de ferro padrão e sedes de EPDM. Por outro lado, ácidos altamente corrosivos exigem corpos em aço inoxidável ou PVC equipados com sedes em PTFE. Se a mídia contiver partículas sólidas abrasivas, evite designs com mola que possam emperrar. Em vez disso, opte por uma válvula de retenção oscilante com sede metálica.

Etapa 2: Verifique os limites de pressão e temperatura. Estabeleça a pressão máxima da linha de base e possíveis picos de surto no sistema. Certifique-se de que a unidade escolhida esteja em estrita conformidade com a classificação de pressão-temperatura ASME e ANSI correspondente, como Classe 150 ou Classe 300. Nunca empurre os materiais macios da sede além de seus limites térmicos certificados.

Etapa 3: Confirme a orientação de instalação. As melindrosas internas são altamente sensíveis à gravidade. Para tubulações horizontais, quase todos os projetos funcionam perfeitamente. Para linhas verticais com fluxo ascendente, válvulas com mola ou de placa dupla são altamente eficazes. Sempre use válvulas assistidas por mola especialmente calibradas para fluxos descendentes para evitar que o disco fique aberto.

Etapa 4: medir as restrições de espaço. Avalie a pegada física disponível na sala mecânica. Se o espaço for abundante e minimizar a queda de pressão for o objetivo principal, uma verificação de oscilação flangeada será apropriada. Se a área de instalação for severamente confinada, uma válvula de retenção de placa dupla tipo wafer é a escolha superior.

Melhores práticas de instalação e manutenção

Mesmo o componente projetado com mais precisão terá um desempenho inferior se instalado aleatoriamente. A execução adequada estende significativamente o ciclo de vida do ativo.

O posicionamento estratégico dentro da rede de tubulação é fundamental. O fluxo altamente turbulento faz com que o disco interno vibre violentamente. Isto leva ao desgaste prematuro do pino da dobradiça. Como regra geral, instale a unidade a uma distância mínima de cinco vezes o diâmetro nominal do tubo a jusante de quaisquer bombas, cotovelos ou redutores. Para uma tubulação de 2,5 polegadas, isso se traduz em exatamente 12,5 polegadas de tubo reto.

Os engenheiros de campo frequentemente testemunham a paralisação das bombas instantaneamente devido à instalação inversa. Verifique sempre a seta de direção do fluxo lançada diretamente no corpo da válvula. Ao apertar conexões flangeadas, use um padrão de parafuso estrela ou cruzado. Apertar um lado com muita força pode esmagar a junta e causar vazamentos externos.

Embora essas unidades operem automaticamente, elas exigem supervisão periódica. Estabeleça um cronograma de inspeção de rotina para ouvir ruídos anormais. Um som de vibração audível e contínuo geralmente indica que a válvula está superdimensionada para a vazão atual. Se uma unidade não consegue conter o fluxo reverso, o culpado mais comum é a incrustação mineral ou detritos presos na área de assentamento. Isolar a linha, remover a tampa e lavar manualmente a sede muitas vezes restaura uma vedação estanque sem a necessidade de um desligamento completo da tubulação.

Conclusão

A escolha da válvula de retenção correta de 2-1/2 polegadas é uma etapa fundamental para garantir a segurança do sistema e a eficiência operacional a longo prazo. Ao combinar cuidadosamente o projeto estrutural, a composição do material e as especificações de fluxo com as condições específicas da sua tubulação, você evita ativamente danos dispendiosos ao equipamento e gastos desnecessários de energia.

Acertar essas especificações técnicas na primeira vez prolonga a vida útil geral da sua infraestrutura e mantém os orçamentos de manutenção sob controle. Se você precisar de assistência com dimensionamento personalizado, verificação de classe de pressão ou desenhos técnicos detalhados, entre em contato com nossa equipe de engenharia hoje mesmo. Incentivamos os gerentes de compras e os empreiteiros de tubulações a explorar toda a gama de soluções industriais para encontrar a solução exata para suas aplicações exigentes.

Perguntas frequentes

Uma válvula de retenção de 2 1/2 polegadas pode ser instalada verticalmente?

Sim, pode ser instalado verticalmente, mas o sucesso depende inteiramente do desenho interno e da direção do fluxo. Para linhas verticais onde o fluido flui para cima, as válvulas de retenção wafer em linha e de placa dupla acionadas por mola são escolhas excelentes. A mola interna auxilia a gravidade no fechamento rápido da válvula. Os designs tradicionais de oscilação também podem funcionar em fluxos ascendentes, embora de forma menos eficiente. No entanto, para linhas verticais com fluxo descendente, as configurações padrão falharão porque a gravidade força a abertura do disco. Você deve especificar uma unidade assistida por mola especialmente calibrada para aplicações de fluxo descendente.

Qual é a dimensão face a face padrão de uma válvula flangeada de 2,5 polegadas?

A dimensão presencial não é universal. É estritamente ditado pelo padrão de projeto e pela classe de pressão. Por exemplo, de acordo com os padrões ASME B16.10, uma válvula de retenção de giro flangeada Classe 150 normalmente mede 8,50 polegadas de ponta a ponta. Uma unidade Classe 300 com exatamente o mesmo diâmetro nominal mede 11,50 polegadas. As válvulas tipo wafer, regidas pela API 594, têm perfis drasticamente mais curtos, geralmente em torno de 2,38 polegadas. Os engenheiros devem sempre consultar as fichas técnicas certificadas do fabricante antes de finalizar os layouts da tubulação.

Como faço para parar o golpe de aríete em uma tubulação de 2,5 polegadas?

O golpe de aríete ocorre quando o fluido em movimento é forçado a parar abruptamente, enviando uma onda de choque de pressão destrutiva através dos tubos. Em sistemas que utilizam projetos de oscilação padrão, o disco geralmente fecha uma fração de segundo após o fluxo reverso já ter começado. Isso agrava o choque. A solução de engenharia mais eficaz é substituir a válvula oscilante tradicional por uma válvula de retenção silenciosa com mola. A mola interna força o disco a fechar no exato momento em que a velocidade do fluxo direto atinge zero, evitando o fluxo reverso que causa o violento efeito de batida.

Qual é a diferença entre uma válvula de retenção e um dispositivo de prevenção de refluxo?

Embora ambos os dispositivos evitem o fluxo reverso, eles são fundamentalmente diferentes em complexidade e aplicação regulatória. Uma válvula de retenção é um componente mecânico único e independente projetado para manter a direção do fluxo e proteger equipamentos específicos, como uma bomba, dentro de um circuito industrial fechado. Em contraste, um preventor de refluxo é um conjunto mecânico complexo e testável que geralmente contém múltiplas válvulas de retenção, válvulas de alívio e torneiras de teste. Os preventores de refluxo são legalmente exigidos pelos códigos de saúde municipais para proteger o abastecimento público de água potável contra contaminação perigosa.

Como você testa uma válvula de retenção de 2 1/2 polegadas quanto a vazamentos internos?

O teste de vazamento interno da sede normalmente envolve o isolamento da válvula dentro da tubulação e a aplicação de contrapressão. Os engenheiros fecham as válvulas de isolamento a jusante e monitoram os manômetros a montante. Se a pressão a montante aumentar enquanto o lado a jusante estiver pressurizado, o fluido estará deslizando pela sede interna. Nas instalações de fabricação, essas unidades passam por rigorosos testes API 598, que envolvem a aplicação de pressão hidrostática no lado a jusante e a medição das taxas de vazamento permitidas gota a gota.

Qual é a vida útil esperada de uma válvula de retenção industrial de 2,5 polegadas?

A vida útil operacional depende muito do meio fluido, da frequência do ciclo e da seleção do material. Em aplicações de água limpa com dinâmica de fluxo estável, uma unidade de ferro fundido ou aço inoxidável de alta qualidade pode durar facilmente de 10 a 15 anos. No entanto, em linhas de lama altamente abrasivas ou sistemas afetados por golpes de aríete severos, os pinos das dobradiças internas e as superfícies de assentamento podem se desgastar em apenas alguns anos. A manutenção de rotina e a garantia de que a válvula esteja dimensionada adequadamente para o coeficiente de vazão são as melhores maneiras de maximizar sua longevidade.
